  1. Решения RAD для скоростноготранспорта Представительство RAD в России. Дмитрий Дергалов, технический директор Представительства.

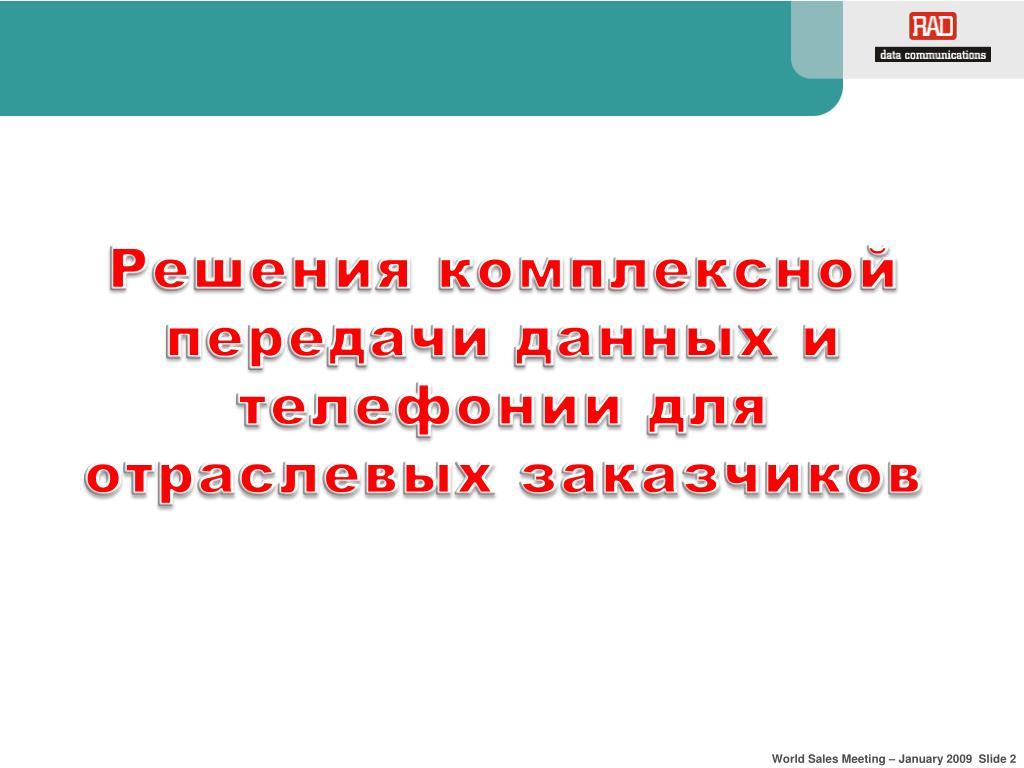

  2. Решения комплексной передачи данных и телефонии для отраслевых заказчиков

  3. Общие требования Агрегация трафика различных типов с удаленных объектов в центральные узлы обработки информации Минимальные задержки передачи информации, Надежность передачи данных и резервирование Поддержка топологий «точка-точка», «цепочка», «звезда» и смешанных топологий Megaplex Megaplex Megaplex E1/T1/SHDSL/RFER/ STM-1 FCD-IP ASMi ASMi ASMi ASMi 9.6 Kbps RICi-4/8 OP-106/8 OP-106/8 Концепция RAD для построения сетей связи отраслевых заказчиков Обычная и спец. связь Диспетч. связь СПД Ethernet Телеметрия АТС Тлф. SCADA Megaplex E1 E1 Megaplex E1 NMS ВОЛС Megaplex E1 • Типовое решение RAD • Гибкая ,универсальная мультиплексорная платформа , с повышенной надежностью и централизованным управлением PDH/SDH/ PSN Megaplex E1 Медь, 1/2/4 пары Megaplex Megaplex Медь, 1/2/4 пары Медь, 1/2/4 пары 4/8 E1 Медь, 1/2/4 пары ВОЛС

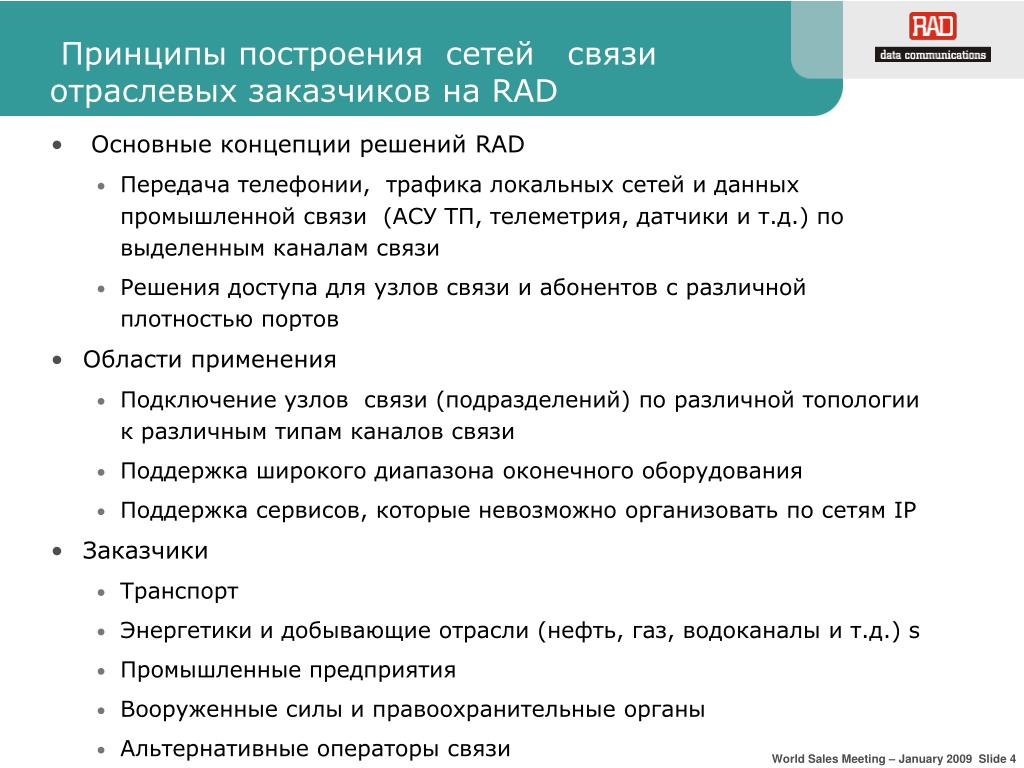

  4. Принципы построения сетей связи отраслевых заказчиков на RAD • Основные концепции решений RAD • Передача телефонии, трафика локальных сетей и данных промышленной связи (АСУ ТП, телеметрия, датчики и т.д.) по выделенным каналам связи • Решения доступа для узлов связи и абонентов с различной плотностью портов • Области применения • Подключение узлов связи (подразделений) по различной топологии к различным типам каналов связи • Поддержка широкого диапазона оконечного оборудования • Поддержка сервисов, которые невозможно организовать по сетям IP • Заказчики • Транспорт • Энергетики и добывающие отрасли (нефть, газ, водоканалы и т.д.) s • Промышленные предприятия • Вооруженные силы и правоохранительные органы • Альтернативные операторы связи

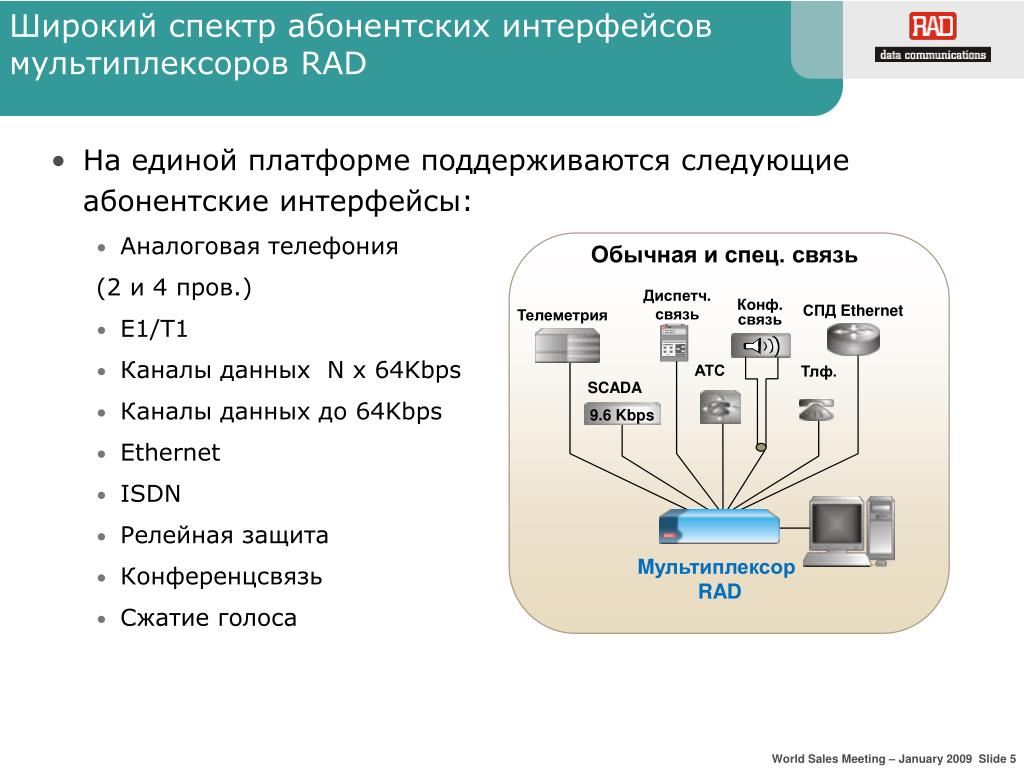

  5. 9.6 Kbps Широкий спектр абонентских интерфейсов мультиплексоров RAD • На единой платформе поддерживаются следующие абонентские интерфейсы: • Аналоговая телефония • (2 и 4 пров.) • E1/T1 • Каналы данных N x 64Kbps • Каналы данных до 64Kbps • Ethernet • ISDN • Релейная защита • Конференцсвязь • Сжатие голоса Обычная и спец. связь Диспетч. связь Конф. связь СПД Ethernet Телеметрия АТС Тлф. SCADA Mультиплексор RAD

  6. Уникальное семейство решений доступа от RAD ASMi-54 DSL Megaplex-2100 Optimux-106/108 FXS LS FO FE HS OMNI ETX DXC-30 DSL E1s Megaplex-4100 F. STM-1 ASMi-52 HS GbE DSL PSN STM-1 DXC-8R/10A FCD-E1LC DSL E1s HS E1 E1 RIC DXC-100 IPmux n x STM-1 E3 HS DXC-4 E3 E1s OC-3 SDH/ SONET E1 Optimux-1551/1553 E3 STM-1/OC-3 E1 FCD-155E ASMi-54 E3 E1 LRS-102 Optimux-34/25 E1 ETH Optimux-106/108 LRS-24

  7. Megaplex - многофункциональный гибкий мультиплексор Магистральные сети Абонентские порты • Передача данных и телефонии: • По сетям TDM (E1, PDH, SDH) • Ethernet по сетям с пакетной коммутацией (PSN) • Ethernet по сетям TDM (E1, PDH, SDH) • Данные и телефония по по сетям с пакетной коммутацией (PSN)(Pseudowire) • Гибкое решение для сетей с различной архитектурой • Переход с магистралей TDM на сети PSN с минимальными затратами IT-услуги Высокоскоростные данные IP/ETH Аналоговая и цифровая телефония TDM Megaplex SDH/ SONET Спец-связь E1 / T1 АТС и мультиплексоры Медь, оптика модемы IDSL иSHDSL Система управления сетью Спутниковые и радио-каналы

  8. Семейство оборудования Megaplex

  9. FCD-семейство мультисервисных абонентских мультиплексоров POTS Аналоговая телефония • Интеграция нескольких сервисов в одном устройстве • Единая система управления • Невысокая цена ISDN Switch ISDN “S0” FCD 10/100BaseT Ethernet E1/T1 Fractional E1/T1 LAN Магистраль ВОЛС n x 56/64Kbps Router АТС FE1/T1

  10. Модемы RAD для физических медных пар SHDSL SHDSL.bis ASMi-52/52L ASMi-54/ASMi-54L 2Mbps - 4.5km 5.7Mbps -2.6km 2Mbps 4Mbps 5.7Mbps 11.4Mbps 22Mbps 2W 4W 2W 4W 8W

  11. Решения RAD для транспорта: передача многих сервисов по любым магистралям

  12. Типовые решения RAD Агрегация и передача многих сервисов по любым магистральным сетям Поддержка резервирования передачи сервисов в кольце или нескольких кольцах Общие требования Агрегация и передача телефонии, данных, видеонаблюдения и конференцсвязи в едином магистральном канале Подключение информационных табло, билетных касс, систем оповещения Работа по оптическим и медным кабелям Топологии «звезда», «цепочка», «кольцо» Области применения решений RAD :Высокоскоростной, внутри городской ж.д. транспорт, метрополитен. Информ. панели Информ. панели Информ. панели Низкоскор. данные Низкоскор. данные Низкоскор. данные Аналогов. радио Аналогов. радио Аналогов. радио Датчики Датчики Датчики 38.4 Kbps 38.4 Kbps 38.4 Kbps Видеo Видеo Видеo Тлф. Тлф. Тлф. Телеметрия, X.25 Телеметрия, X.25 Телеметрия, X.25 АТС АТС АТС 9.6 Kbps 9.6 Kbps 9.6 Kbps Оптика, Радио-PDH/SDH Медн. пары Оптика, Радио-PDH/SDH Медн. пары Оптика, Радио-PDH/SDH Медн. пары Станция Станция Станция

  13. Мультиплексорная передача сервисов по любым магистралям MP-4100 Станция Станция MP-2100 MP-2100 RS-232 RS-232 SDH/SONET MP-2100 E1/T1 ETH MP-4100 DXC-30 E1/T1 Сеть Gigabit Ethernet MP-2100 ADM E1/T1 SDH/SONET Сист. Управления под HPOV Медн. пары ETH ETH ETH Megaplex ADM E1/T1 E1/T1 RS-232 Инф. табло АТС Диспетч. пункт Станция

  14. Решаемые задачи • Общее описание • Построение сети связи телефонии, информационных табло, видеонаблюдения, сигнализации и т.п. по любой магистральной инфраструктуре • Области применения • Новые услуги на железнодорожном транспорте • Замена устаревшего мультиплексорного оборудования • Внедрение новых сервисов на базе Ethernet • Потенциальные заказчики • Магистральные железные дороги • Городской ж.д. транспорт • Метрополитен

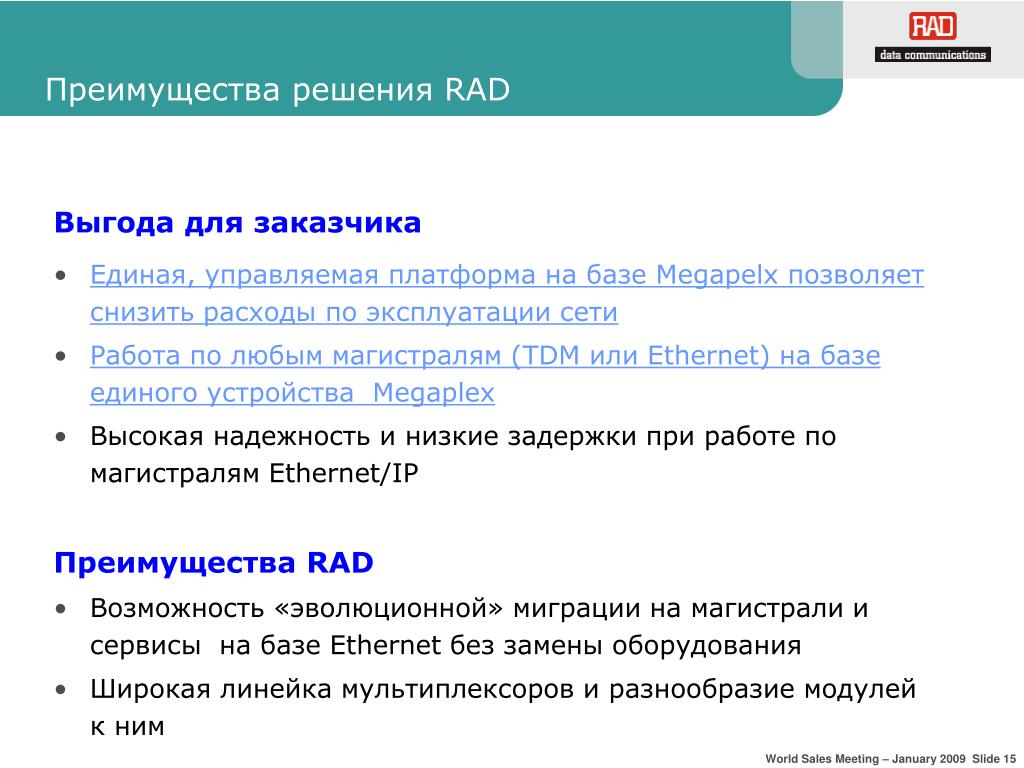

  15. Преимущества решения RAD Выгода для заказчика • Единая, управляемая платформа на базе Megapelx позволяет снизить расходы по эксплуатации сети • Работа по любым магистралям (TDM или Ethernet) на базе единого устройства Megaplex • Высокая надежность и низкие задержки при работе по магистралям Ethernet/IP Преимущества RAD • Возможность «эволюционной» миграции на магистрали и сервисы на базе Ethernet без замены оборудования • Широкая линейка мультиплексоров и разнообразие модулей к ним

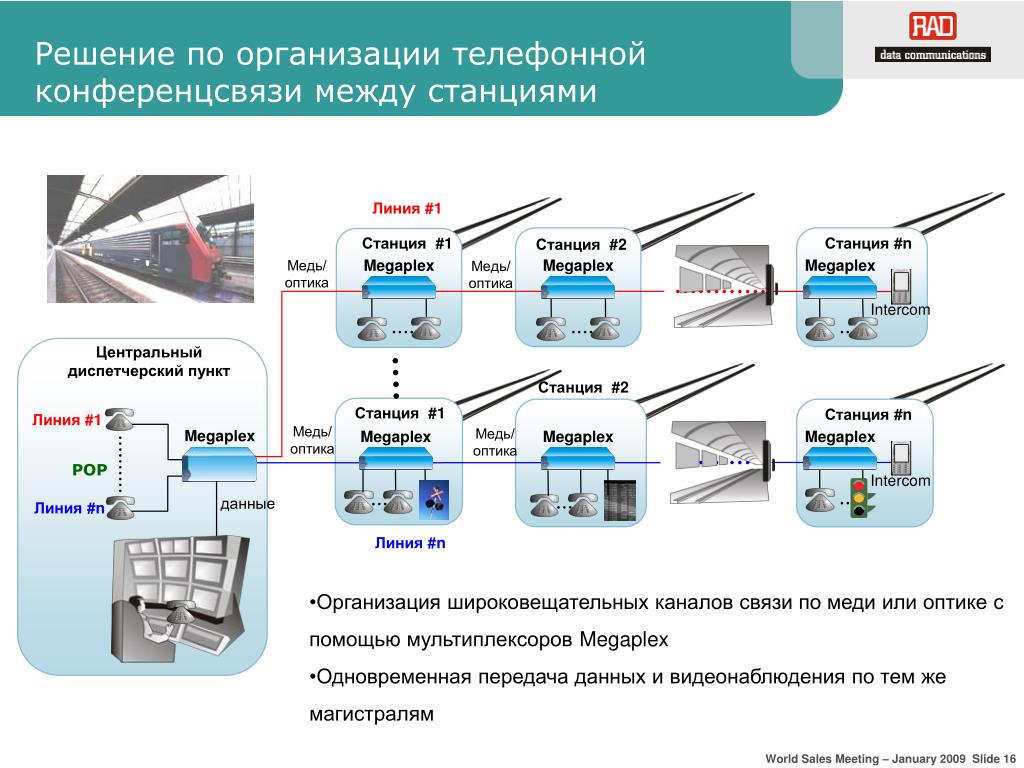

  16. Решение по организации телефонной конференцсвязи между станциями Линия #1 Станция #1 Станция #n Станция #2 Megaplex Megaplex Megaplex Медь/ оптика Медь/ оптика Intercom Центральный диспетчерский пункт Станция #2 Станция #1 Станция #n Линия #1 Медь/ оптика Медь/ оптика Megaplex Megaplex Megaplex Megaplex POP Intercom данные Линия #n Линия #n • Организация широковещательных каналов связи по меди или оптике с помощью мультиплексоров Megaplex • Одновременная передача данных и видеонаблюдения по тем же магистралям

  17. Модуль для организации конференцсвязи Голосовой модуль дляMEGAPLEX VC-4/OMNI • Организация телеконференций по одному канальному интервалупо 2 или 4-проводному интерфейсу E&M • Работа в режиме «точка-точка» и «точка-многоточка» Диспетчер Megaplex Megaplex Megaplex Megaplex Megaplex Megaplex Megaplex Телефония, Данные, видео по IP

  18. Решение по организации протяженного тракта Ethernet и телефонии по E1 на базе FCD-IP ETH … • В чем выигрыш: • Функция Shared LAN –выделяет единый блок тайм-слотов для LAN по всей цепи, экономя полосу пропускания • Управление всеми устройствами через единый тайм-слот • Не требуется сложный Channelized Router в центре Резервный канал E1 Центральный узел Удаленный объект Удаленный объект Удаленный объект E1 FCD-IP FCD-IP FCD-IP FCD-IP E1 E1 E1 … MP-2104 ETH ETH ETH IP-Сеть N IP-Сеть2 IP-Сеть 1 FXS FXS FXS Маршрутизатор

  19. Новое решение связи на транспорте по медным парам • Возможность работать в цепочке : 2 линии SHDSL в одном модеме • Источник дист. питания PFH-4 поддерживает до 2-х повторителей S-RPT на линии • Поддержка приоритетов VLAN и QoS по Ethernet 4 x ETH 4 x ETH Повторитель S-RPT PFH -4 ASMi-54 ASMi-54 SHDSL Диспетчерский пункт SHDSL SHDSL+ питание ASMi-54 SHDSL+ питание ETH ETH ETH ASMi-54 ASMi-54 SHDSL SHDSL Видеонаблюдение 5.7 Mbps 5.7 Mbps ASMi-54 ETH ETH Видеонаблюдение

  20. WEB-страница RAD по решениям для железнодорожного транспорта www.railwaycommunications.com

  21. Проекты RAD для транспорта

  22. DXC-100 Национальная железная дорога Кореи • Выгода для заказчика : • Широкий диапазон поддерживаемых интерфейсов в одном мультиплексоре (X.21, V.35, RS-232,телефония, Ethernet) • Единая система управления сетью • возможность резервирования каналов • Преимущества решения RAD : • Гибкое мультиплексорное решение от одного призводителя • Типовое , масштабируемое решение Station Site #1 X.21 E1 E1 MP-2100 Station Site #2 Station Site #1 X.21 Secondary NMS STM-1 E1 X.21 E1 E1 E1 MP-2100 DXC-100 MP-2100 STM-1 Station Site #2 STM-16 X.21 E1 E1 Main NMS MP-2100

  23. Проект SPC-A Spur Motorway.Великобритания. • Выгода для заказчика: • Надежное решение с кольцевым резервированием • Работа как по существующей магистрали IP, так и по выделенным каналам E1 • Преимущества RAD: • высокая скорость переключения на резервный тракт (50msec , как в SDH) • Невысокая стоимость и компактность мультиплексоров • Удобство в установке и настройке RCC n x RS-232 n x Voice Tester Net 2 Net 1 Transparent E-Tunnels ETH ETH RICi-4/8/E1 Leased line 4/8 x E1 Fast Ethernet Resilient Ring GBE RICi-4/8/E1 GBE GBE GBE GBE GBE GBE GBE ETH ETH ETH ETH ETH ETH ETH ETH ETH ETH ETH ETH ETH ETH ETH ETH Net 1 Net 2 Net 1 Net 1 Net 1 Net 1 Net 1 Net 1 Net 2 Net 2 Net 2 Net 2 Net 2 Net 2 Net 1 Net 2 MP-2100 A MP-2100 B MP-2100 C MP-2100 D MP-2100 E MP-2100 F MP-2100 G MP-2100 H RS-232 Voice RS-232 Voice RS-232 Voice RS-232 Voice RS-232 Voice RS-232 Voice RS-232 Voice RS-232 Voice

  24. Проект для железных дорог Израиля. Подключение удаленных камер видеонаблюдения по медным парам и SDH • Выгода для заказчика: • Решение с кольцевым резервированием потоков до центрального узла • Работа по 2-4 медным парам с преобразованием Ethernet в E1 в однотипных модемах. • Преимущества RAD • комплексное, масштабируемое и управляемое решение • Оборудование малых габаритов и низкого энергопотребления 127 уд. камер 60 точек доступа в SDH ASMi-52 ASMi-52 ETH 2/4W E1 ASMi-52 ASMi-52 E1 2/4W ETH Haifa XDM Egate-100 ASMi-52 ASMi-52 STM-1 E1 2/4W ETH XDM SDH GbE NMS Port FE ASMi-52 ASMi-52 Egate-100 2/4W E1 ETH RV-EMS/Lite STM-1 XDM ASMi-52 ASMi-52 2/4W ETH E1

  25. MP-2104 MP-2104 MP-2104 Станция Станция Станция Video Video Video Telemetry Telemetry Telemetry Проект для Самарского Метрополитена Задача : Обеспечение передачи спец-телефонии , аварийной сигнализации и видео со станций в Контрольный Центр по оптоволоконному кольцу В чем выигрыш : Надежное, мультисервисное решение, оптимальное по стоимости. Контрольный центр MP-2100 Fast Ethernet по ВОЛС с кольцевой защитой (RFER) 4 –пров. Данные телефония, Видео по IP

  26. Подключение автоматов для продажи билетов по SDH. Проект для RailTel India • Выгода для заказчика: • Недорогое подключение автоматов по продаже билетов по V.35 к кольцу SDH c резервированием • Преимущества RAD: • экономия пололосы пропускания SDH (1 x E1 на 30 уд.станций) • Возможность в будущем подключения автоматов и по Ethernet не меняя оборудования Ticketing Terminal V24 Statistical Mux V.35 FCD-IP E1 E1 Ticketing Terminal Ticketing Terminal Statistical Mux Statistical Mux FCD-IP FCD-IP E1 E1 V.35 V.35 SDH E1 E1 V24 V24 Terminal Server V35 V24 F.O Statistical Mux MP-2100

  27. Подключение справочных терминалов Touch Screen по SDH. Проектдля Southern Railways, Индия • Выгода для заказчика: • Использование существующей инфраструктуры SDH для объединения терминалови сервера по Ethernet • Преимущества RAD : • Очень простое и экономичное решение на однотипном оборудовании Kottayam Touch Screen RIC-E1 E1 Canna Canna Alleppey RIC-E1 Touch Screen E1 RIC-E1 E1 RIC-E1 Canna Canna E1 Railways SDH Network Palghat RIC-E1 E1 Touch Screen Server Touch Screen RIC-E1 RIC-E1 E1 E1 Canna Canna Triv Andrum Touch Screen RIC-E1 E1 Canna Canna

  28. Проект R.F.I. Italy Передача данных и телефонии вкольце E1 • Выгода для заказчика • Комплексное решение от одного производителя • Надежное резервирование потоков в кольцах E1 • Преимущества RAD • Соответствие национальному стандарту En-50124/1 • Модульное решение • Единая система управления Megaplex-2100 Megaplex-2100 Megaplex-2100 Megaplex-2100 E1 E1 E1 E1 Analog Voice Data Analog Voice Analog Voice Analog Voice Data Data Data E1 E1 E1 E1 FCD-IP FCD-IP FCD-IP FCD-IP NMS Объем проекта: 80 MP-2100 + 50 FCD-IP

  29. Преимущества RAD на рынке решений для сетей связи на транспорте Выгода для заказчиков • Уменьшение эксплуатационных расходов за счет единой платформы RAD • Нет необходимости в перестройке/замене существующего оборудования и магистралей • Возможность работы как по традиционным магистралям PDH/SDH, так и по новым магистралям IP c тем же качеством Преимущества RAD • Широкий диапазон решений доступа для различных узлов на единой управляемой платформе • Поддержка разных типов абонентских интерфейсов (телефония, синхр./асинхр.данные, Ethernet) • Диапазон скоростей от 2.4 kbps до STM-1/OC3 • Поддержка топологий «звезда», «цепочка», «кольцо» а так же смешанных и иерархических схем • Поддержка магистралей TDM и Ethernet/IP в одном мультиплексоре

  30. Спасибо за внимание ! thank you
