Ch11 极限与配合

Ch11 极限与配合. 11.1 概述. 11.2 基本术语. 11.3 标准公差与基本偏差. 11.4 配合. 11.5 极限与配合的选用及标注. 概述. 互换性 —— 在相同的一组零件中，任选一个零件不需挑选和修配就能装配于产品，且能保持该零件原有性能的性质。 互换性的优势 —— 便于分工协作；提高生产效率、降低生产成本；便于维修。 互换性实现 —— 通过零件的尺寸公差、几何公差以及表面结构等技术要求保证。. Ch11 极限与配合. 11.1 概述. 11.2 基本术语. 11.3 标准公差与基本偏差. 11.4 配合.

simone-castro
Télécharger la présentation

Ch11 极限与配合

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Ch11 极限与配合 11.1 概述 11.2 基本术语 11.3 标准公差与基本偏差 11.4 配合 11.5 极限与配合的选用及标注

  2. 概述 互换性—— 在相同的一组零件中，任选一个零件不需挑选和修配就能装配于产品，且能保持该零件原有性能的性质。 互换性的优势—— 便于分工协作；提高生产效率、降低生产成本；便于维修。 互换性实现—— 通过零件的尺寸公差、几何公差以及表面结构等技术要求保证。

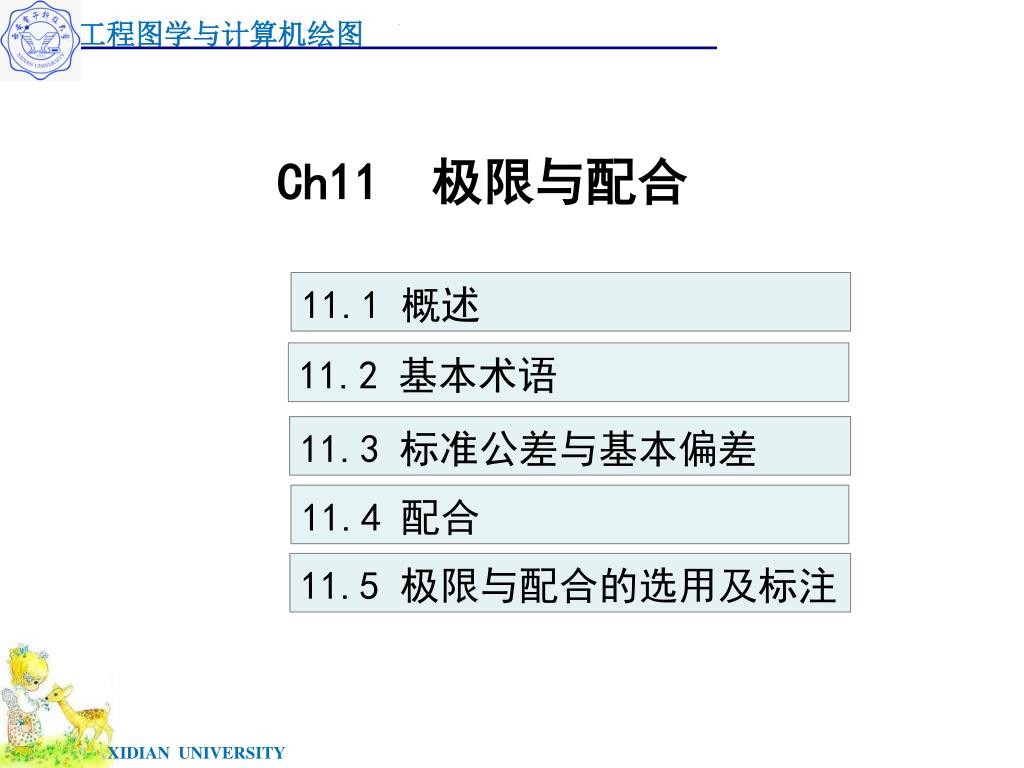

  3. Ch11 极限与配合 11.1 概述 11.2 基本术语 11.3 标准公差与基本偏差 11.4 配合 11.5 极限与配合的选用及标注

  4. 基本术语 • 公称尺寸— • 设计时给定的尺寸，也是确定尺寸偏差的起始尺寸。 2. 实际尺寸— 零件加工后实际测量的尺寸。 3. 极限尺寸— 允许零件的实际尺寸变化的两个极限尺寸。分为上极限尺寸和下极限尺寸。其值可以大于、小于、或等于公称尺寸。 4. 偏差— 偏差=实际尺寸-公称尺寸； 上极限偏差（ES,es)=上极限尺寸-公称尺寸； 下极限偏差 (EI, ei)=下极限尺寸-公称尺寸。 孔 轴

  5. 基本术语 5. 公差— 允许尺寸的变动量。 公差=上极限尺寸-下极限尺寸=上极限偏差-下极限偏差 = es-ei（轴）=ES-EI（孔） 6. 零线—公差带图中，确定偏差的一条基准直线（零偏差线）

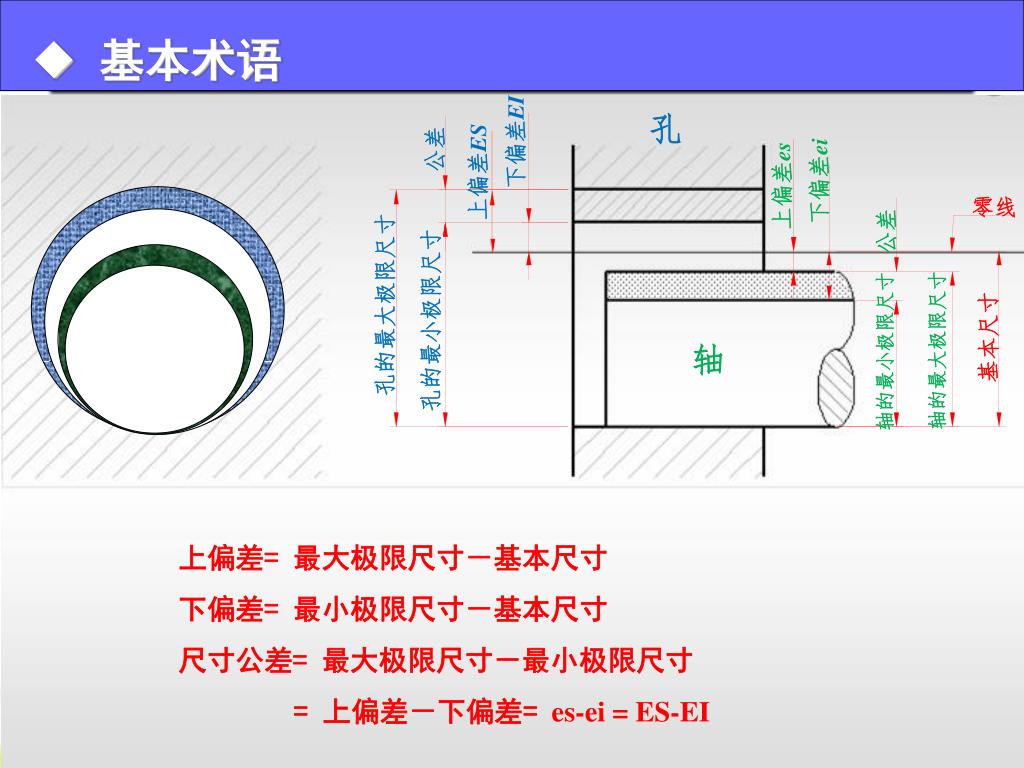

  6. 下偏差EI 公差 公差 上偏差ES 下偏差ei 上偏差es 零线 孔的最大极限尺寸 孔的最小极限尺寸 基本尺寸 轴的最大极限尺寸 轴的最小极限尺寸 • 基本术语 孔 轴 上偏差= 最大极限尺寸－基本尺寸 下偏差= 最小极限尺寸－基本尺寸 尺寸公差= 最大极限尺寸－最小极限尺寸 = 上偏差－下偏差= es-ei = ES-EI

  7. 基本术语 5. 公差— 允许尺寸的变动量。 公差=上极限尺寸-下极限尺寸=上极限偏差-下极限偏差 = es-ei（轴）=ES-EI（孔） 6. 零线—公差带图中，确定偏差的一条基准直线（零偏差线） 7. 公差带— 表示公差大小以及相对零线位置的矩形区域。 为简化起见，采用孔和轴的上、下极限偏差的两条直线所围成的矩形区域表示公差带。

  8. 基本知识 零线 孔的上极限偏差 孔的下极限偏差 轴的上极限偏差 轴的下极限偏差 公差带图

  9. Ch11 极限与配合 11.1 概述 11.2 基本术语 11.3 标准公差与基本偏差 11.4 配合 11.5 极限与配合的选用及标注

  10. 标准公差和基本偏差 为保证互换性和便于生产，国家标准《极限与配合》规定： 公差带 = 标准公差 + 基本偏差 公差带位置 公差带大小

  11. 标准公差 • 标准公差：国家标准规定的用以确定公差带大小的标准化数值。由公差等级和公称尺寸确定。（表11-1） • 公差等级：确定尺寸精确程度的等级。国家标准确定公差等级为20级：IT01、IT0、ITl～IT18。“IT”表示标准公差，公差等级的代号用阿拉伯数字表示。 • 从 IT01至IT18等级，其标准公差数值逐渐增大，代表尺寸的精度依次降低。

  12. 基本偏差 • 基本偏差— • 尺寸的上、下极限偏差中最靠近零线的那个偏差。 • 基本偏差系列— • 根据实际需要，国家标准对孔、轴各规定了28个基本偏差，并分别用拉丁字母表示。大写表示孔，小写表示轴。

  13. 孔的基本偏差系列图 • 基本偏差 轴的基本偏差系列图 其基本偏差数值见表11-2和表11-3

  14. 基本偏差 • 基本偏差— • 尺寸的上、下极限偏差中最靠近零线的那个偏差。 • 基本偏差系列— • 根据实际需要，国家标准对孔、轴各规定了28个基本偏差，并分别用拉丁字母表示。大写表示孔，小写表示轴。 • 在基本偏差系列图中，除JS, js 外，只表示出孔和轴的一个极限偏差，另一个极限偏差值可由公式求得： 孔：ES=EI+IT 或者 EI=ES-IT 轴：es=ei+IT 或者 ei=es-IT

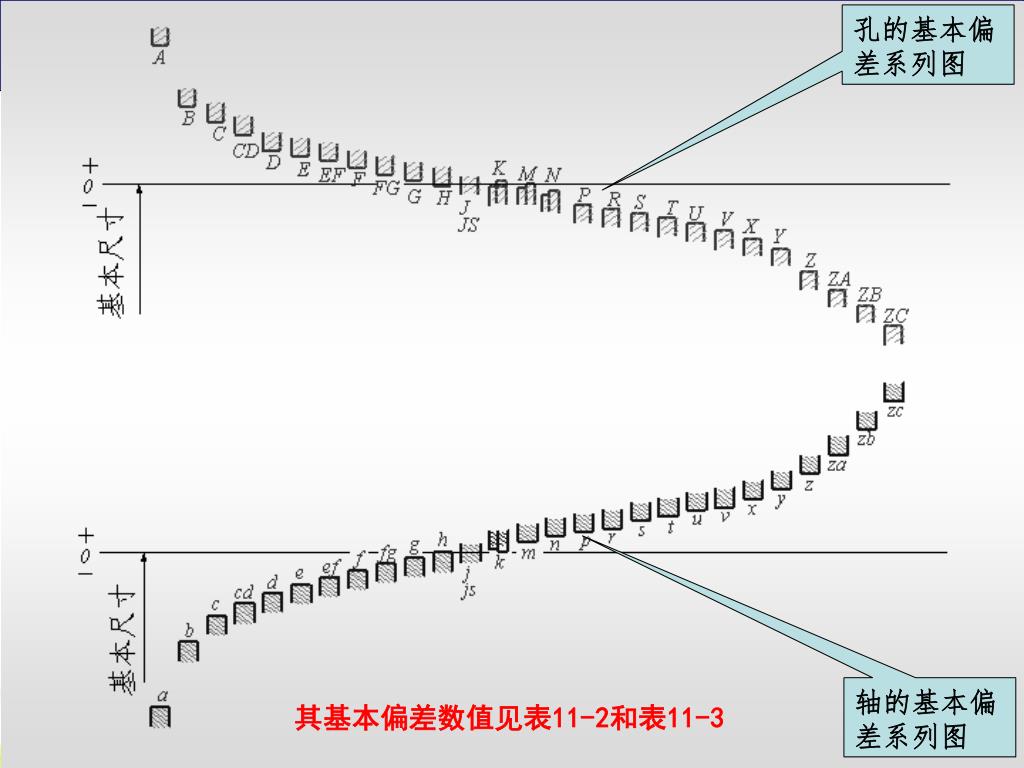

  15. 孔的基本偏差系列图 • 基本偏差 轴的基本偏差系列图 其基本偏差数值见表11-2和表11-3

  16. Ch11 极限与配合 11.1 概述 11.2 基本术语 11.3 标准公差与基本偏差 11.4 配合 11.5 极限与配合的选用及标注

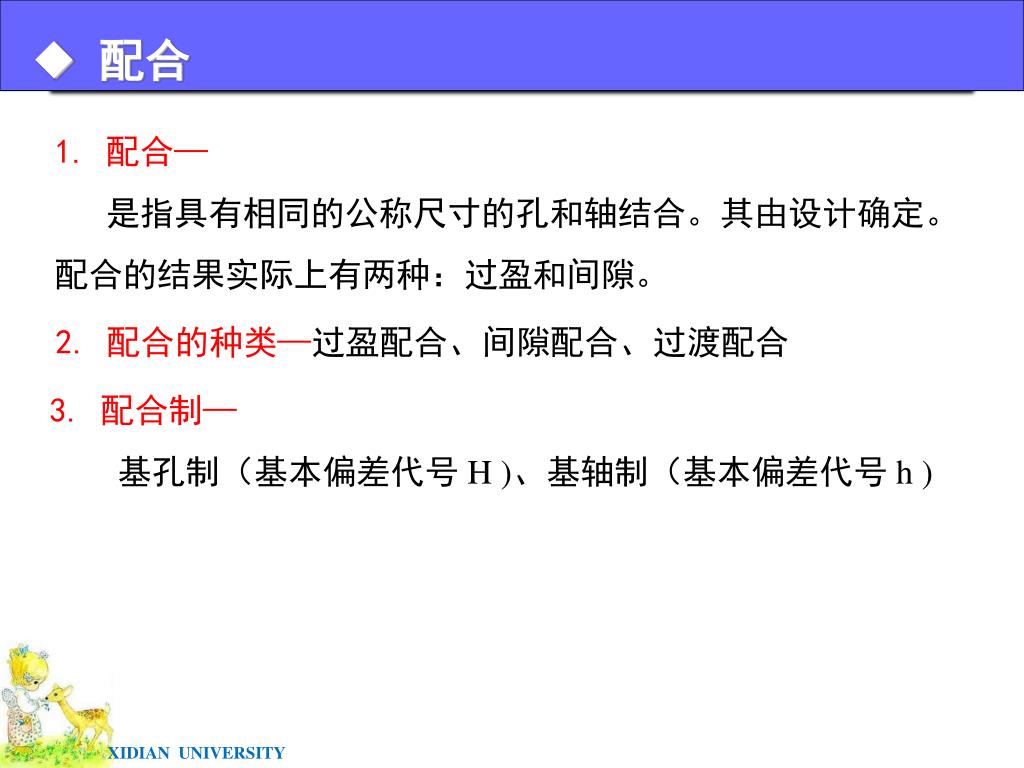

  17. 配合 1. 配合— 是指具有相同的公称尺寸的孔和轴结合。其由设计确定。配合的结果实际上有两种：过盈和间隙。 2. 配合的种类—过盈配合、间隙配合、过渡配合 3. 配合制— 基孔制（基本偏差代号 H )、基轴制（基本偏差代号 h )

  18. 配合 间隙配合 A-H 过盈配合 P-ZC 过盈配合 p-zc 间隙配合 a-h 过渡配合 过渡配合 h H （1）基孔制 （2）基轴制

  19. Ch11 极限与配合 11.1 概述 11.2 基本术语 11.3 标准公差与基本偏差 11.4 配合 11.5 极限与配合的选用及标注

  20. 极限与配合的选择 • 配合的选择— • 为定值量具和刀具规格的统一，国家标准规定了： • 基孔制常用配合59种，优先配合13种；（表11-4） • 基轴制常用配合47种，优先配合13种。（表11-5） 选择优先配合 • 配合制的选择— • 基孔制：优先选择 • 基轴制：同一公称尺寸的轴上需要不同配合；与标准件配合；冷拉钢作轴时等。 优先选择基孔制

  21. 极限与配合的标注 • 在零件图上的标注 (b) 标注极限偏差数值 (a) 标注公差带代号（适合大批量生产） (c)标注公差带代号和极限偏差数值

  22. 极限与配合的标注 • 在装配图上的标注 在公称尺寸的右边标出标注配合代号： 孔的公差带代号 公称尺寸 轴的公差带代号

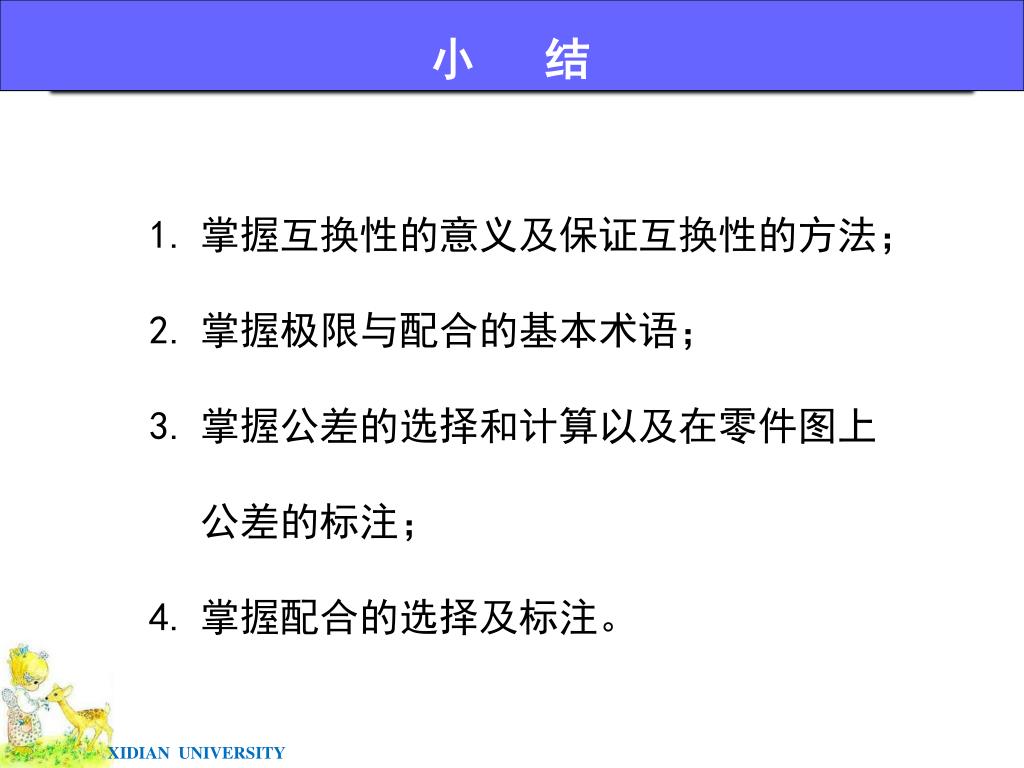

  23. 小 结 • 掌握互换性的意义及保证互换性的方法； • 掌握极限与配合的基本术语； • 掌握公差的选择和计算以及在零件图上公差的标注； • 掌握配合的选择及标注。

  24. 作 业 11-1、11-2
