装配图中的尺寸标注

装配图中的尺寸标注. 只需 注出几类 必要的 尺寸： 性能（规格）尺寸 装配尺寸 1、配合尺寸 2、相对位置尺寸 外形尺寸 安装尺寸 其它重要尺寸. 装配图的零、部件序号及明细栏. 一、零、部件序号 1. 序号（或代号）应注在图形轮廓线的外 边，并填写在指引线的横线上或圆内， 2. 指引线应从所指零件的可见轮廓内引出，并在末端画一小圆点。（若不宜画圆点时，可用箭头替代）。. 3. 指引线不能相交。

sinjin
Télécharger la présentation

装配图中的尺寸标注

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

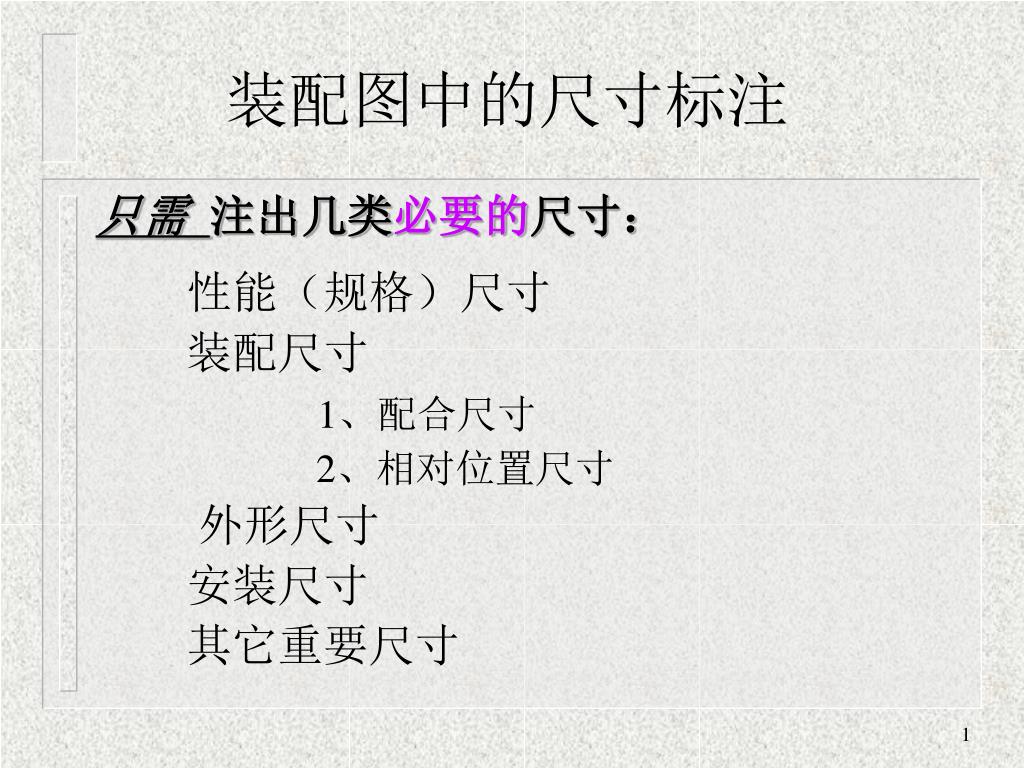

  1. 装配图中的尺寸标注 只需 注出几类必要的尺寸： 性能（规格）尺寸 装配尺寸 1、配合尺寸 2、相对位置尺寸 外形尺寸 安装尺寸 其它重要尺寸

  2. 装配图的零、部件序号及明细栏 一、零、部件序号 1. 序号（或代号）应注在图形轮廓线的外 边，并填写在指引线的横线上或圆内， 2. 指引线应从所指零件的可见轮廓内引出，并在末端画一小圆点。（若不宜画圆点时，可用箭头替代）。

  3. 3. 指引线不能相交。 4. 装配图中相同的零件只编一个号，不能 重复。 5. 标准化组件（如轴承）可看为一个整体只 编一个号。 6. 标准件，可采用公共指引线编号。 7. 编号应按次序水平或垂直方向排列整齐 二、明细栏 说明零件的序号、名称、材料、数量和规格等项内容的表。应放在标题栏的上方
