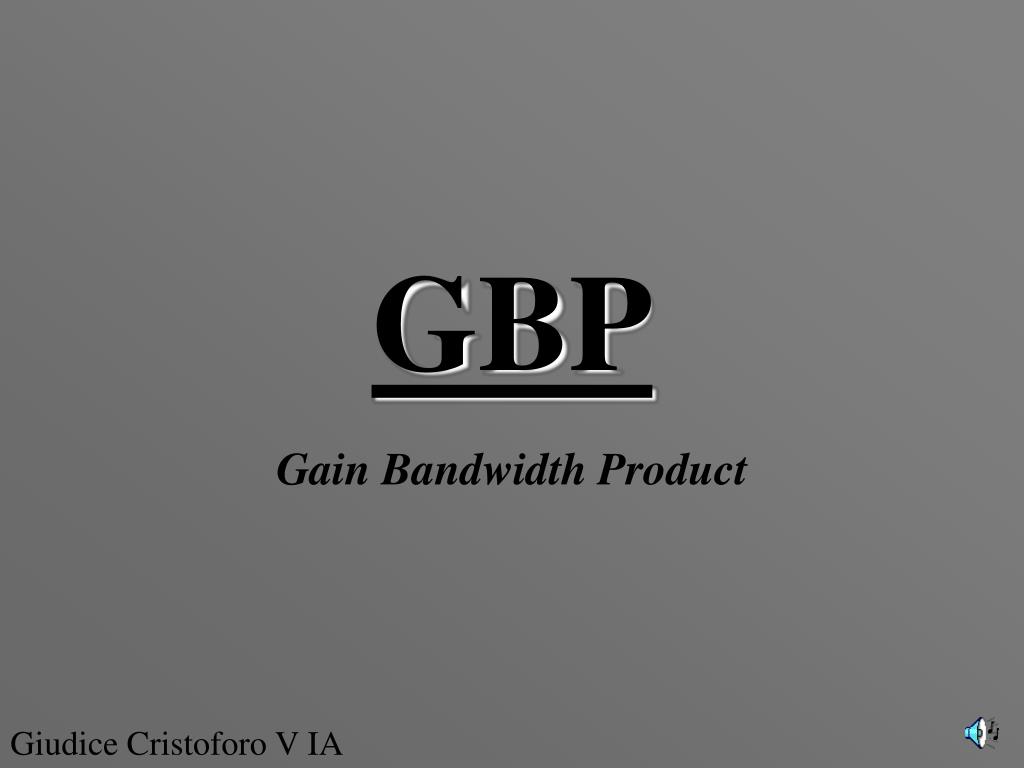

1. GBP Gain Bandwidth Product Giudice Cristoforo V IA

2. CHE COS’E’ IL GBP? Il GBP è uno dei limiti in frequenza principali degli amplificatori operazionali. Più precisamente il Gain BandWidth Product (prodotto banda-guadagno), di un amplificatore operazionaleè il prodotto tra il modulo del suo guadagno ad anello aperto e la frequenza di taglio. GBW=|Avf| * fth

3. OPEN LOOP CLOSED LOOP Come si può notare dalla figura al crescere della frequenza diminuisce di 20 dB per decade il guadagno. In questo modo in ogni punto del grafico il prodotto tra il guadagno e la frequenza di taglio (GBP)è costante ed è di 1 MHz

4. Questo comportamento è del tutto normale, perché all’interno dell’amplificatore operazionale si ha un filtro passa-basso, appositamente inserito con lo scopo di attenuare disturbi alle alte frequenze. Inoltre c’è da precisare che il valore ricavato nella figura nella diapositiva precedente non è un valore standard uguale in tutti i casi. Il valore di 1Mhz ricavato nell’esempio è un valore di GBW proprio del 741. Nel caso in cui fosse stato utilizzato un 351 questo valore sarebbe stato di 4Mhz

5. CONSIDERAZIONI CONCLUSIVE 1- Per ottenere un amplificatore a elevata banda passante si deve tenere basso il guadagno di tensione; 2- Se non vengono inserite apposite capacità, il limite superiore dell’amplificatore è comunque fissato, in relazione al guadagno, dall’operazionale; 3- Poiché la retroazione negativa contribuisce anche a contenere la distorsione,si sconsiglia di operare a frequenze troppo vicine alla frequenza di taglio impostata dall’operazionale,in tal caso conviene ricorrere ad un amplificatore con GBP più elevato; 4- Per realizzare amplificatori con elevata banda passante ed elevato guadagno conviene utilizzare operazionali con elevato GBP;
