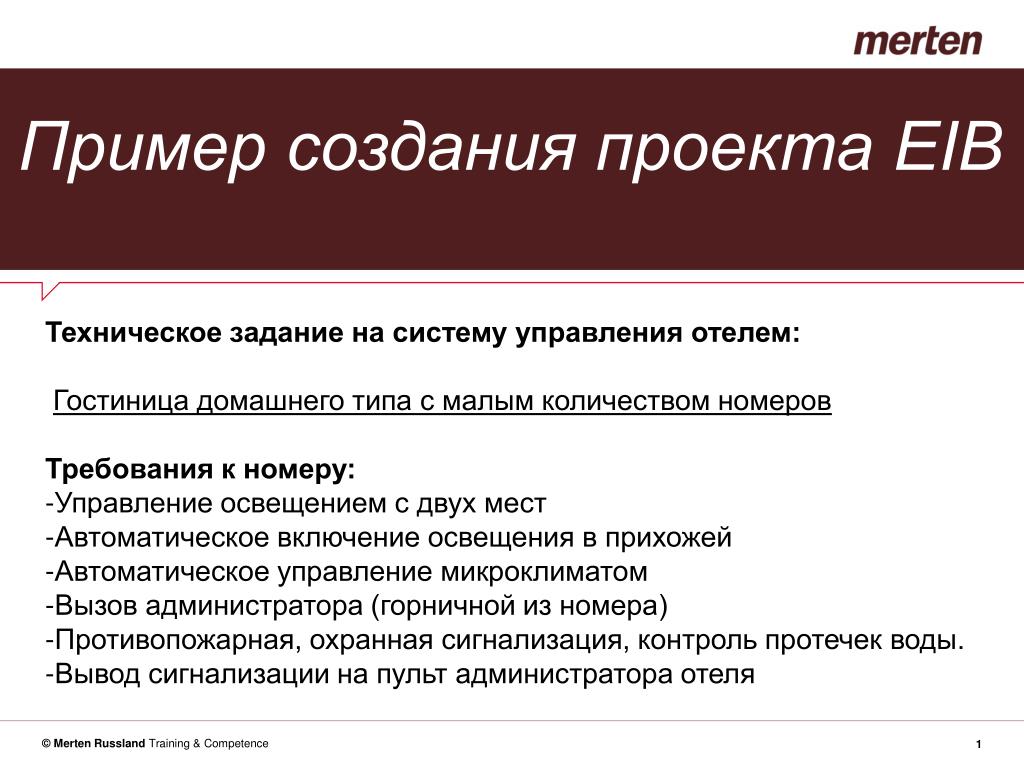

  1. Пример создания проекта EIB • Техническое задание на систему управления отелем: • Гостиница домашнего типа с малым количеством номеров • Требования к номеру: • -Управление освещением с двух мест • -Автоматическое включение освещения в прихожей • -Автоматическое управление микроклиматом • -Вызов администратора (горничной из номера) • -Противопожарная, охранная сигнализация, контроль протечек воды. • -Вывод сигнализации на пульт администратора отеля

  2. Проектирование системы EIB • Типовой номер отеля включает: • -прихожую, • -ванную, • -номер. Номер Прихожая Ванная

  3. Проектирование системы EIB • Оборудование номера: • -Светильники 3 шт. • -Фанкойл (холод-тепло) • -Вентилятор • -Датчик пожарный • -Датчик протечки • -Датчик дверной

  4. Проектирование системы EIB • Устройства управления: • -Исполнительное 6 канальноерелейное устройство • -Исполнительное устройство регулятор (диммер) 1 канал • -Датчик входов 3 канала

  5. Проектирование системы EIB • Сенсорные датчики: • -Выключатель с терморегулятором • -Выключатель • Датчик движения

  6. Проектирование системы EIB • Силовые линии соединения нагрузок: • -Клапан горячей воды

  7. Проектирование системы EIB Силовые линии соединения нагрузок: -Клапан холодоносителя -Вентилятор фанкойла

  8. Проектирование системы EIB Силовые линии соединения нагрузок: -Освещение холла -Освещение ванной

  9. Проектирование системы EIB • Силовые линии соединения нагрузок: • -Люстра

  10. Проектирование системы EIB • Силовые линии соединения нагрузок: • -Вытяжной вентилятор

  11. Проектирование системы EIB • Сигнальные цепи соединения датчиков: • -Пожарный дымовой извещатель

  12. Проектирование системы EIB Сигнальные цепи соединения датчиков: -Датчик протечки воды

  13. Проектирование системы EIB Сигнальные цепи соединения датчиков: -Герконовый датчик положения двери

  14. Проектирование системы EIB Сигнальные цепи EIB шины: -Соединения в щите автоматики

  15. Проектирование системы EIB Сигнальные цепи EIB шины: -Соединение сенсоров в помещении

  16. Проектирование системы EIB 220 В Эскизный проект силовых и сигнальных цепей помещения номера 24 В от EIB блока питания

  17. Проектирование системы EIB 220 В • Физические адреса шинных приборов: • 1.*.* - номер главной линии • *.1.* - номер линии • *.*.1 - номер прибора на линии • 4-х клавишный сенсор у входа 1.1.1 24 В от EIB блока питания 1.1.1

  18. Проектирование системы EIB 220 В • Физические адреса шинных приборов: • 1.*.* - номер главной линии • *.1.* - номер линии • *.*.1 - номер прибора на линии • Датчик движения в прихожей 1.1.2 1.1.2 24 В от EIB блока питания 1.1.1

  19. Проектирование системы EIB 220 В 1.1.3 • Физические адреса шинных приборов: • 1.*.* - номер главной линии • *.1.* - номер линии • *.*.1 - номер прибора на линии • 3-х клавишный сенсор с терморегулятором в номере 1.1.3 1.1.2 24 В от EIB блока питания 1.1.1

  20. Проектирование системы EIB 220 В 1.1.4 1.1.3 • Физические адреса шинных приборов: • 1.*.* - номер главной линии • *.1.* - номер линии • *.*.1 - номер прибора на линии • Исполнительное устройство регулятор (диммер) 1.1.4 в щите автоматики 1.1.2 24 В от EIB блока питания 1.1.1

  21. Проектирование системы EIB 220 В 1.1.5 1.1.4 1.1.3 • Физические адреса шинных приборов: • 1.*.* - номер главной линии • *.1.* - номер линии • *.*.1 - номер прибора на линии • Исполнительное релейное устройство 6 каналов 1.1.5 в щите автоматики 1.1.2 24 В от EIB блока питания 1.1.1

  22. Проектирование системы EIB 220 В 1.1.5 1.1.4 1.1.6 1.1.3 • Физические адреса шинных приборов: • 1.*.* - номер главной линии • *.1.* - номер линии • *.*.1 - номер прибора на линии • Датчик положения контактов 1.1.6 в щите автоматики 1.1.2 24 В от EIB блока питания 1.1.1

  23. Проектирование системы EIB 220 В 1.1.5 2/1 1.1.4 1.1.6 2/1 2/1 1.1.3 • Групповой адрес шинного сигнала: • 2/* - группа (освещение) • */1- подгруппа (люстра вкл./выкл 1.1.2 24 В от EIB блока питания 1.1.1 2/1

  24. Проектирование системы EIB 220 В 1.1.5 2/1 1.1.4 1.1.6 2/1 2/1 1.1.3 • Прохождение сигнала по EIB шине: • -Включение люстры клавишей сенсора 1.1.1 1.1.2 24 В от EIB блока питания 1.1.1 2/1

  25. Проектирование системы EIB 220 В 1.1.5 2/1 1.1.4 1.1.6 2/1 2/1 1.1.3 • Прохождение сигнала по EIB шине: • -Включение люстры клавишей сенсора 1.1.1 1.1.2 24 В от EIB блока питания 1.1.1 2/1

  26. Проектирование системы EIB 220 В 1.1.5 2/1 1.1.4 1.1.6 2/1 2/1 1.1.3 • Прохождение сигнала по EIB шине: • -Включение люстры клавишей сенсора 1.1.1 • (включается индикаторный диод на клавише сенсора) 1.1.2 24 В от EIB блока питания 1.1.1 2/1

  27. Проектирование системы EIB 220 В 1.1.5 2/1 1.1.4 1.1.6 2/1 2/1 1.1.3 • Прохождение сигнала по EIB шине: • -Включение люстры клавишей сенсора 1.1.1 1.1.2 24 В от EIB блока питания 1.1.1 2/1

  28. Проектирование системы EIB 220 В 1.1.5 2/1 1.1.4 1.1.6 2/1 2/1 1.1.3 • Прохождение сигнала по EIB шине: • -Включение люстры клавишей сенсора 1.1.1 1.1.2 24 В от EIB блока питания 1.1.1 2/1 1/0

  29. Проектирование системы EIB 220 В 1.1.5 2/1 2/0 2/1 2/0 1.1.4 1.1.6 2/1 2/0 1.1.3 • Групповой адрес шинного сигнала: • 2/* - группа (освещение) • */0- подгруппа (люстра регулировка) 1.1.2 24 В от EIB блока питания 2/1 2/0 1.1.1

  30. Проектирование системы EIB 220 В 1.1.5 2/1 2/0 2/1 2/01/0 1/0 1.1.4 1.1.6 2/1 2/0 1/0 1.1.3 1.1.2 • Групповой адрес шинного сигнала: • 1/* - группа (центральные) • */0- подгруппа (центральный выключатель) 24 В от EIB блока питания 2/1 2/0 1.1.1 1/0

  31. Проектирование системы EIB Реализация проекта была выполнена с использованием программного обеспечения (EIB Tool software)
