三组分相图

三组分相图. 第六节 三组分相图. 三组分体系的相律为 : f = 3 －  +2 = 5 －  (1) 要完全地描述三元体系 , 需要 4 个独立变量 , 要用 4 维空间才能完全描述 , 这在现实世界是无法做到的 . f=0,  max =5, 三元体系 最多可以有 5 相共存. 一般的三元相图 , 固定体系的温度和压力 , 考察体系 组成变化 时 , 相图变化情况 . 此时 , 体系最大自由度 f=2 , 用 平面图 就可描绘相的变化 . 对于凝聚体系 , 压力的影响很小 , 一般可忽略不计 .

solada
Télécharger la présentation

三组分相图

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 三组分相图

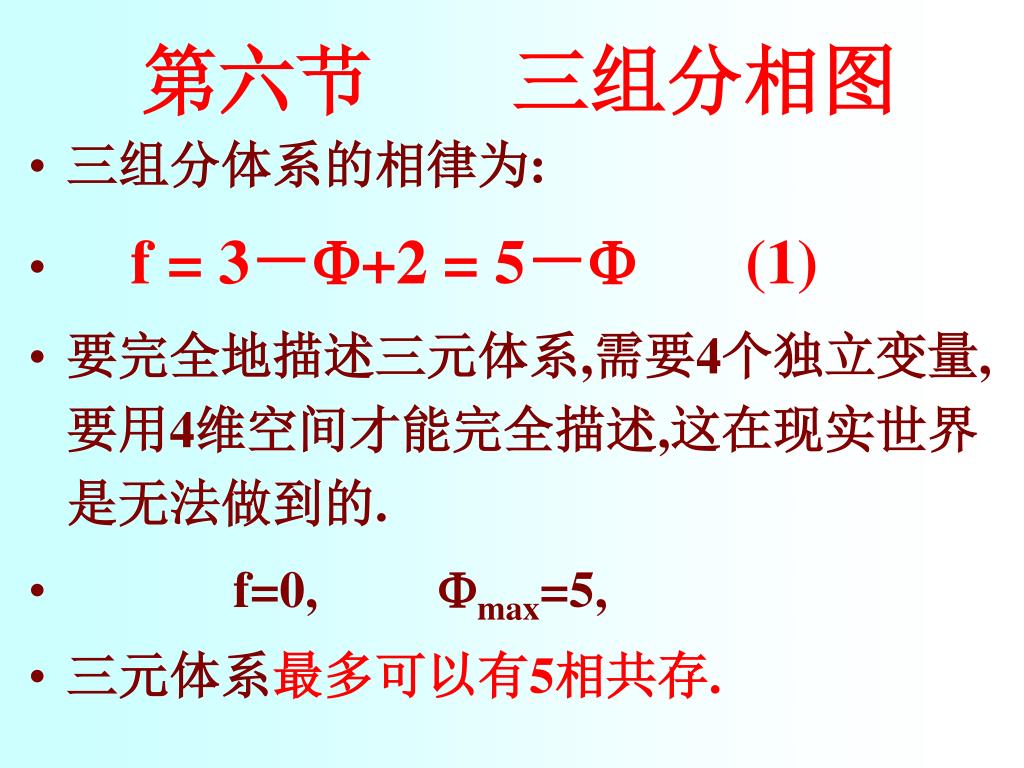

  2. 第六节 三组分相图 • 三组分体系的相律为: • f = 3－+2 = 5－ (1) • 要完全地描述三元体系,需要4个独立变量,要用4维空间才能完全描述,这在现实世界是无法做到的. • f=0, max=5, • 三元体系最多可以有5相共存.

  3. 一般的三元相图, 固定体系的温度和压力,考察体系组成变化时,相图变化情况. • 此时, 体系最大自由度f=2, 用平面图就可描绘相的变化. • 对于凝聚体系,压力的影响很小,一般可忽略不计. • 但温度的影响是相当大的.为了表示温度对三元体系相图的影响,可用投影的方法,绘制不同温度下体系的相图.也可借助于3维动画的技术,绘制三维立体相图.

  4. A C％ G E D P A％ B％ C B F 等边三角坐标表示法 顶点A,B,C各点分别代表纯A,纯B和纯C. AB: A,B二元体系的组成; BC: B,C二元体系的组成; AC: A,C二元体系的组成. 物系点距离某顶点愈近,则体系中此组分的含量愈多,物系点距离某顶点愈远,则体系中此组分含量愈少. 设有一物系点P. 过P分别作BC,AB,AC的平行线与三角形 的边相交于D,E,F. BD代表A的含量; AG代表B的含量; GD代表C的含量.

  5. A A%=40% F P E C B 三角坐标的特点 (1) 在与某边平行的任一直线上的各点,与此边相对顶点所代表组分的含量必相同. 如P作BC的平行线EF,则EF线上各物系点组分A的百分含量相同,变化的只是B,C组分的相对含量.

  6. A WB/WC=GI/HG=DC/BD H I HG GI G WB/WC=DC/BD BD DC C B D 三角坐标的特点 (2) 通过某点的任意直线上各物系点所代表的体系中,另外两顶点所代表组分含量之比, 必定相同.

  7. A M O N D H E G F C B 三角坐标的特点 (3) 两个三组分体系并组成新的体系,则新物系点必在两组分物系点的连线上. 体系M和N组成新的体系,则新物系点O必在MN连线上,各物系点的量服从杠杆规则: WM/WN=ON/OM (4) 若由3个体系合成一个体系,新体系的物系点必在原来3物系点所组成的三角形中,可以多次运用杠杆规则求出新的物系点. D,E,F分别为3个体系的物系点. 由3体系组成的新体系的物系点在三角形DEF之中. 先由F,E用杠杆规则求出合成体系的物系点G,再由D,G用杠杆规则求出新体系的物系点H.

  8. A 1 E D T 3 H F 2 C B 4 P G 三元盐水体系 三元盐水体系是指体系组成为二盐一水的体系. 1. 固相是纯盐的体系: 以A(H2O), B(NH4Cl), C(NH4NO3)三元相图为例. 体系相律: f=3－. 图中各区组成: 1区: 单相溶液, f=2; 2区: B(s)+l, f=1; 3区: C(s)+l, f=1; 4区: l+B(s)+C(s), f=0. 若有B,C混合物,其组成由G点表示. 向此体系加水,物系点将沿GA线向纯水组分A点移动, 物系点移动到扇形区CEF区间内,如移动到H点,体系为两相共存,一相为C(NH4NO3)的饱和溶液,另一相为纯固态C,通过过滤的方法可以得到纯C 若B,C混合物的初始组成为P点. 加入水后,物系点将进入扇形区BDF,通过过滤的方法可得到纯B(NH4Cl).

  9. A G F E H D C B P 生成水合物的体系 水(A),NaCl(B),Na2SO4(C)三元体系相图. 有水合物D(Na2SO4.10H2O)生成. B,C混合物的组成为P时,用加水的方法,物系点将进入扇形区EFG,过滤可以获得纯的水合物D,但无法得到纯盐C. 溶液l ,单相区 D(s)+l B(s)+l,f=1 B(s)+D(s)+l,f=0 B(s)+D(s)+C(s),f=0

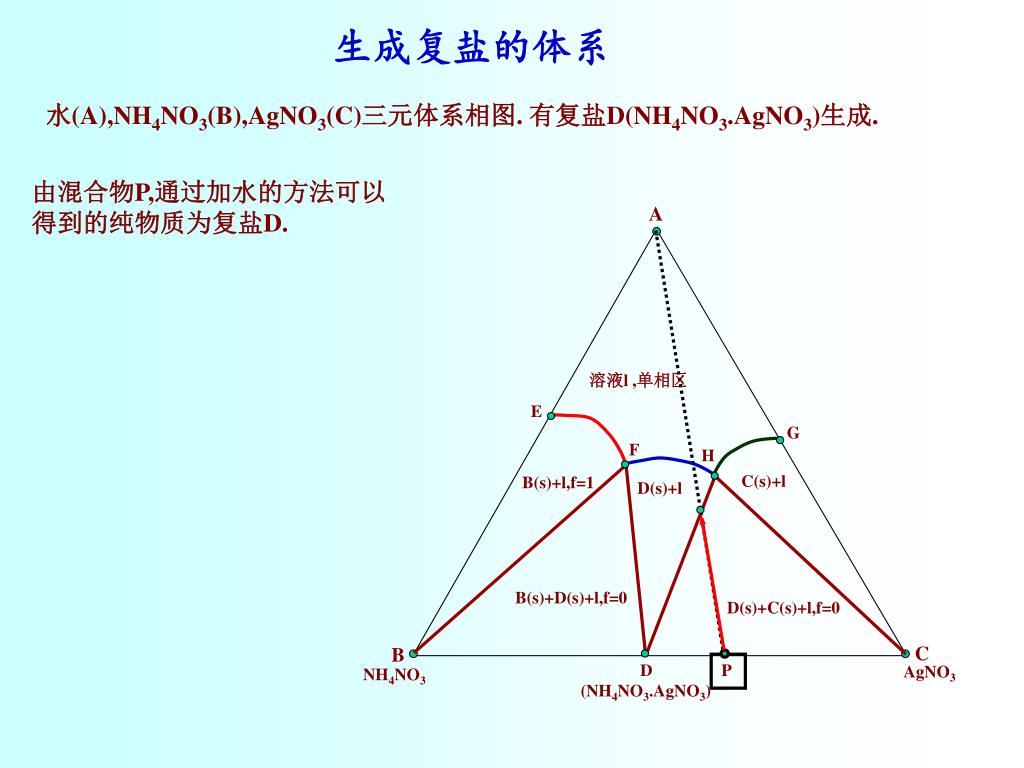

  10. A E G F H C B D (NH4NO3.AgNO3) P AgNO3 NH4NO3 生成复盐的体系 水(A),NH4NO3(B),AgNO3(C)三元体系相图. 有复盐D(NH4NO3.AgNO3)生成. 由混合物P,通过加水的方法可以得到的纯物质为复盐D. 溶液l ,单相区 C(s)+l B(s)+l,f=1 D(s)+l B(s)+D(s)+l,f=0 D(s)+C(s)+l,f=0

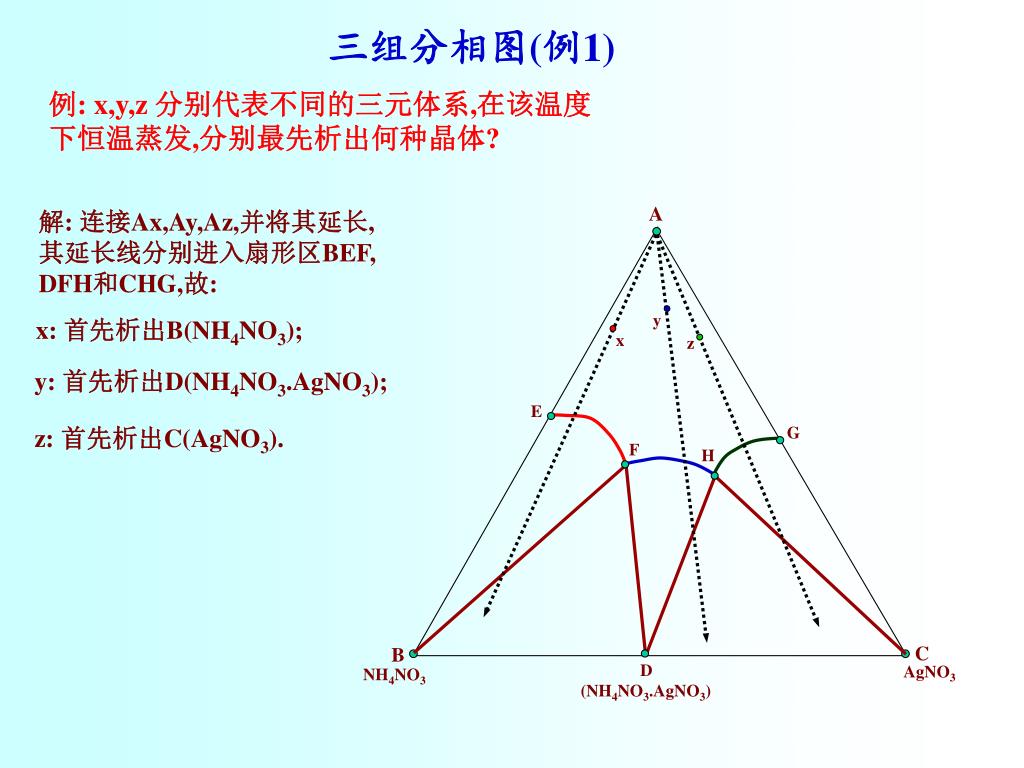

  11. A y x z E G F H C B D (NH4NO3.AgNO3) AgNO3 NH4NO3 三组分相图(例1) 例: x,y,z 分别代表不同的三元体系,在该温度下恒温蒸发,分别最先析出何种晶体? 解: 连接Ax,Ay,Az,并将其延长,其延长线分别进入扇形区BEF, DFH和CHG,故: x: 首先析出B(NH4NO3); y: 首先析出D(NH4NO3.AgNO3); z: 首先析出C(AgNO3).

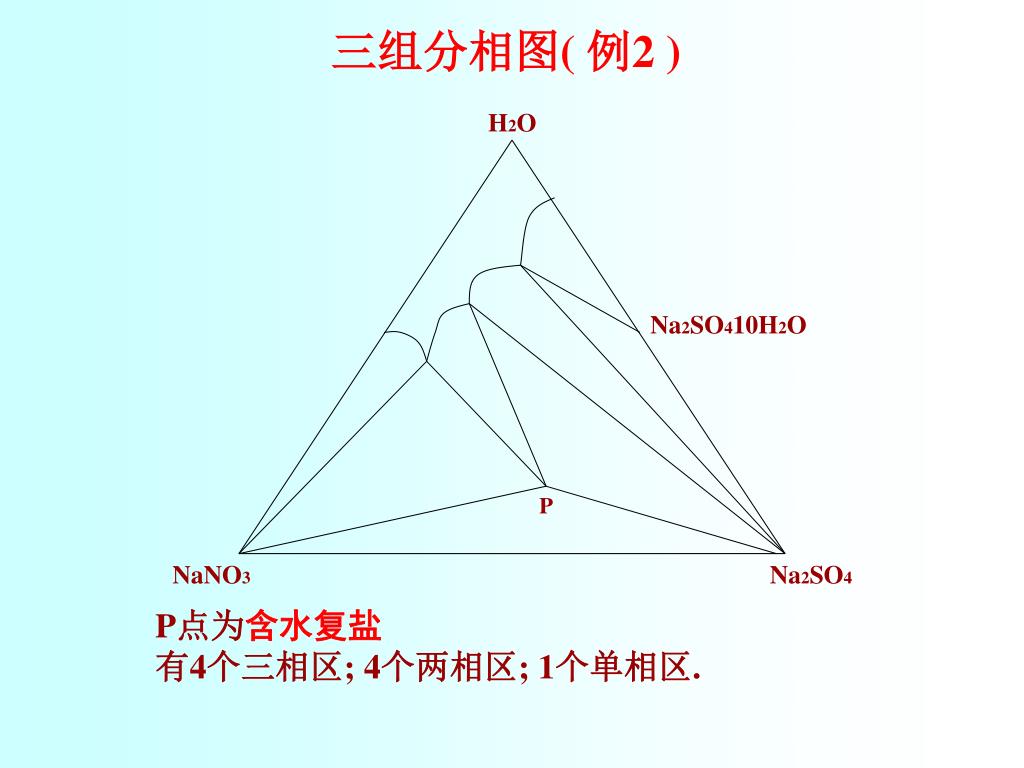

  12. H2O Na2SO410H2O P NaNO3 Na2SO4 三组分相图( 例2 ) P点为含水复盐 有4个三相区; 4个两相区; 1个单相区.

  13. 三组分相图

  14. 三组分相图

  15. 三组分相图

  16. 三组分相图

  17. A(HAc) P b P’ a b’ P’’ a’ b’’ P’’’ a’’ C B 水 甲苯 三元液体体系相图 三元液体体系的相图有多中类型. 图中所示为HAc,H2O,甲苯三元相图. 水与甲苯不完全互溶,故有分层现象出现.图中的帽形区是两相区,偏C一方者为水层,偏B一方者为甲苯层.物系点落在帽形区内时,体系将为两相共存. P点在单相区,若使体系的物系点沿AP移动,当进入帽形区后,体系则会分为两相. 如移动到P’,P’’,P’’’点时,体系分为两相,相的组成分别为:a与b;a’与b’;a’’与b’’. a,b分别为甲苯层和水层,此两相平衡共存的液层称为共轭溶液(conjugate solution).

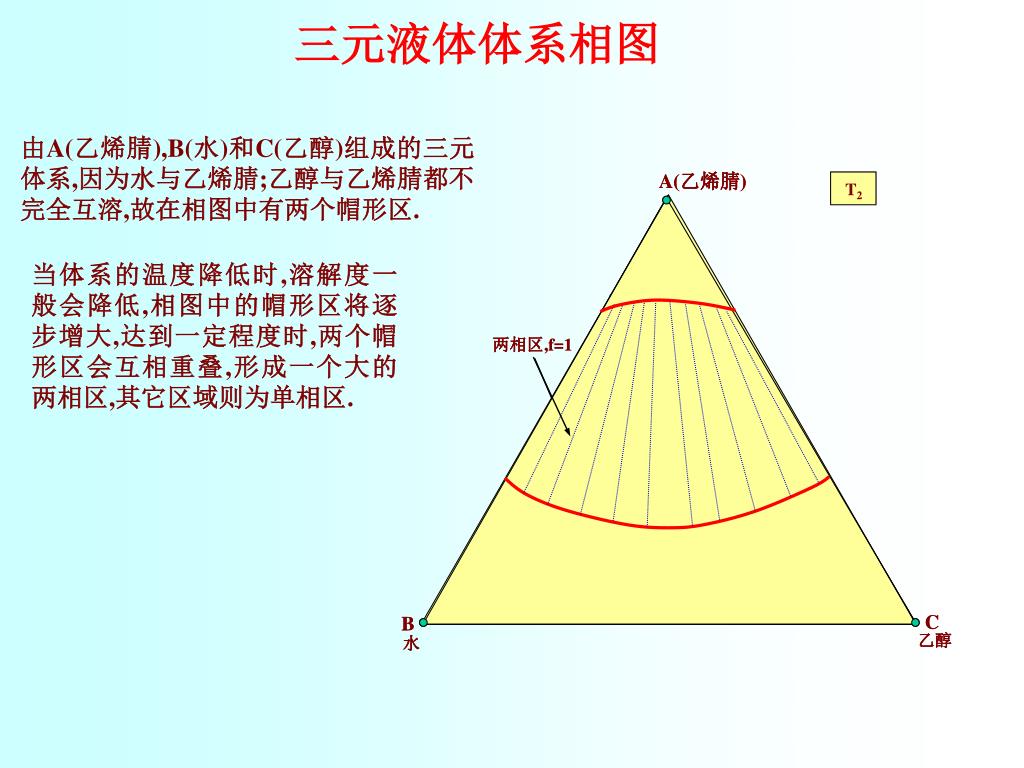

  18. T1 T2 A(乙烯腈) A(乙烯腈) 两相区,f=1 两相区,f=1 单相区,f=2 两相区,f=1 C C B B 乙醇 乙醇 水 水 三元液体体系相图 由A(乙烯腈),B(水)和C(乙醇)组成的三元体系,因为水与乙烯腈;乙醇与乙烯腈都不完全互溶,故在相图中有两个帽形区. 当体系的温度降低时,溶解度一般会降低,相图中的帽形区将逐步增大,达到一定程度时,两个帽形区会互相重叠,形成一个大的两相区,其它区域则为单相区.

  19. A(乙烯腈) A(乙烯腈) l 两相区,f=1 E 三相区,f=0 两相区,f=1 D F l 两相区,f=1 l C 乙醚 B 水 C 乙醚 B 水 三元液体体系相图 由A(乙烯腈),B(水)和C(乙醚)组成的三元体系,三者相互之间都不完全互溶,故在相图中有三个帽形区. 当体系的温度降低时,溶解度降低,相图中的帽形区将逐步增大,达到一定程度时,三个帽形区会互相重叠,相图中将出现三相区. 物系点落在三相区时,三液相共存,在表观上,将会出现互不相溶的3个液层. 目前,尚未发现4液相共存的现象.

  20. A F E H G P D O M N B C x 三元相图的应用 A:H2O; B: KNO3; C:NaNO3. 蓝色:298K的相图; 紫红色:373K的相图. 有KNO3,NaNO3混合物,物系点为x,利用相图可找到合理的提纯工艺路线. 在298K下加水使物系点进入BFH两相区,过滤可得纯KNO3. 滤液组成为H,在373K下等温蒸发,使物系点到M,过滤可得纯NaNO3. 向母液O中加入原料x,物系点达到N,在298K加水使物系点移动至P,过滤得纯B. 重复以上操作可以分离混合盐,得到纯B和纯C.
