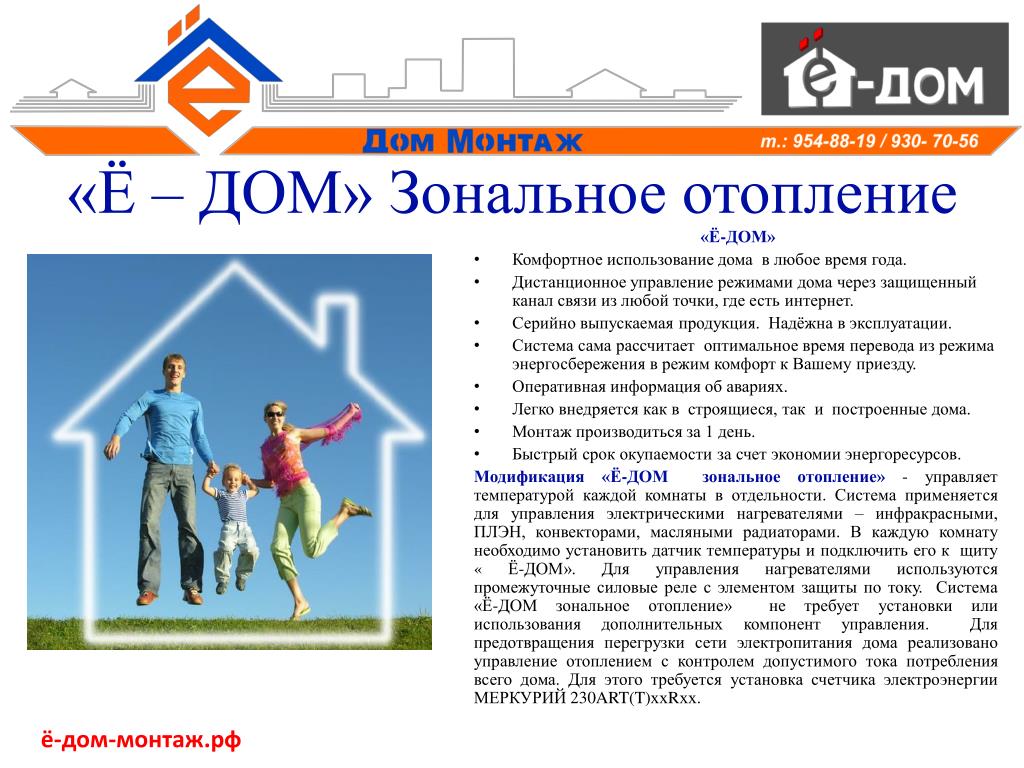

1. «Ё – ДОМ» Зональное отопление «Ё-ДОМ» • Комфортное использование дома в любое время года. • Дистанционное управление режимами дома через защищенный канал связи из любой точки, где есть интернет. • Серийно выпускаемая продукция. Надёжна в эксплуатации. • Система сама рассчитает оптимальное время перевода из режима энергосбережения в режим комфорт к Вашему приезду. • Оперативная информация об авариях. • Легко внедряется как в строящиеся, так и построенные дома. • Монтаж производиться за 1 день. • Быстрый срок окупаемости за счет экономии энергоресурсов. Модификация «Ё-ДОМ зональное отопление» - управляет температурой каждой комнаты в отдельности. Система применяется для управления электрическими нагревателями – инфракрасными, ПЛЭН, конвекторами, масляными радиаторами. В каждую комнату необходимо установить датчик температуры и подключить его к щиту « Ё-ДОМ». Для управления нагревателями используются промежуточные силовые реле с элементом защиты по току. Система «Ё-ДОМ зональное отопление» не требует установки или использования дополнительных компонент управления. Для предотвращения перегрузки сети электропитания дома реализовано управление отоплением с контролем допустимого тока потребления всего дома. Для этого требуется установка счетчика электроэнергии МЕРКУРИЙ 230ART(T)ххRхх. ё-дом-монтаж.рф

2. «Ё-ДОМ» архитектура системы Домашняя интернет страница Интернет GSM/GPRS • Щит управления «Ё-ДОМ» через установленный в нем модем с SIM картой подключен к серверу компании «Тайм Системс». • WEB доступ к дому возможен с компьютера или коммуникатора, который обращается к серверу компании «Тайм Системс» и обменивается данными со щитом управления Ё-ДОМ. • WEB доступ защищён Вашим паролем. На WEB странице Вашего дома Вы можете устанавливать параметры, просматривать графики. • При возникновении аварии или нештатной ситуации возможно оповещение через e-mail и смс сообщения. • Возможно использование сенсорного пульта управления. ё-дом-монтаж.рф

3. «Ё-ДОМ» WEB страница Вашего дома • Наглядный и дружественный интерфейс. • Контроль параметров и учет потребляемой электроэнергии. • Возможность управления отоплением каждой комнатой отдельно. • Контроль аварийных ситуаций. • Работа с планировщиком позволяет создать графики режимов работы систем. • Анализ графиков дает возможность оценить работу систем в Вашем доме. ё-дом-монтаж.рф

4. «Ё-ДОМ» Функциональные возможности Возможность подключения блоков расширения: • «Полив» • «Дизель-генератор» • «Водопровод» • Полностью автоматизированная система управления отоплением и энергопотреблением. • Управление осуществляется через WEB интерфейс удаленно. • Точное и эффективное управление температурой в каждой комнате. • Ограничение лимита потребления электроэнергии. Система анализирует свободный резерв мощности и только его использует для отопления. • Возможность выборочно определять комнаты для режима энергосбережения. • Расчет оптимальной температуры дома в режиме «Энергосбережение» в зависимости от температуры улицы и времени года. • Автоматический расчет оптимального включения и выключения системы перед приездом и отъездом хозяев. • Управление уличным (наружным) освещением по вычисленному времени восхода /заката солнца. • Переключение уличного освещения в режим «Дежурное» по планировщику. • Возможность настройки параметров режимов «Энергосбережение» и «Комфорт». • Контроль параметров электросети. • Электронный диспетчер: ведение архива аварий систем дома, ведение архива изменений параметров системы, детализированные E-mail оповещения о поступлении сигнала аварии, E-mail рассылка архива аварий блока управления. • Поддержка GSM/GPRS канала передачи данных. Опционально Ethernet. • Резервный источник питания поддерживает работу блока до 12 часов при отключении электропитания дома. • Энергонезависимый архив аварий – «черный ящик» • Возможность подключения внешних графических дисплеев или пультов управления. Система постоянно развивается. Добавляются новые функциональные возможности и блоки расширения. ё-дом-монтаж.рф

5. Аварии Электропитание Управление Отопление Электропотребление Параметризация Адаптивный режим энергосбережения. Аварии датчиков Температуры зон отопления Зональное управление электроотоплением Протечки Температура улицы Исключение пиковой нагрузки Взлом Параметры питающей сети – Напряжения, токи, мощности. Пожар Оптимальный Старт/Стоп Освещение Температурный режим Статистические данные - графики температур, включения зон, параметров сети, наработки зон… Управление уличным освещением Аварии оборудования ё-дом-монтаж.рф

6. «Ё-ДОМ» управлениезональным электро-отоплением Если температура помещения меньше заданной, система Ё-ДОМ включает отопление. Ввод температуры –желаемая температура в зоне задается через WEB-интерфейс или с пульта. Щит управления «Ё-ДОМ» Интернет Проводные соединения Комната (зона отопления) • Одна зона управления состоит из одного проводного аналогового датчика температуры и одного или группы электронагревателей. Температура зоны нагрева регулируется длительностью импульса питания нагревательных элементов – ШИМ ( широтно импульсная модуляция). • Консервации отдельных зон – когда пространство дома полностью не используется, то не используемые зоны можно перевести в режим «Энергосбережение». ё-дом-монтаж.рф

7. «Ё-ДОМ» Адаптивный режим «Энергосбережение» График 1 Расчет оптимальной температуры в режиме «Энергосбережение» выполняется в зависимости от температуры улицы и месяца года. Режим «Энергосбережение»: • Используется когда в доме никто не проживает. • Задание температуры в зонах уменьшается на величину, которая зависит от температуры окружающей среды и времени года. На графике 1 показано что при температурах улицы выше +10 °C отопление отключается. • При снижении температуры улицы ниже 10 °C, задания температур в доме снижается таким образом, чтобы на 1,5-2 °C быть выше температуры улицы. • Когда температура улицы снижается ниже +5 °C, задание температуры в доме увеличиваться до +10 °C. Преимущества адаптивного режима: • Существенная экономия тепловой энергии. • В режиме «Энергосбережение» исключается работа системы отопления вне отопительного сезона – с апреля по октябрь. • Функция защиты от замерзания дома. В режим «Энергосбережение» может быть переведен как весь дом полностью так и отдельные зоны, или этажи. Значения температур комфорта и энергосбережения пользователь может менять самостоятельно. Отопление поддерживает температуру на 2 °C выше уличной Отопление поддерживает Температуру 10 °C Отопление выключено График 2 Отопление почти не используется ё-дом-монтаж.рф

8. «Ё-ДОМ» – исключение пиковой нагрузки Функция предназначена для ограничения потребления электроэнергии системами дома больше выделенного лимита. Для этого необходимо установить счетчик электроэнергии МЕРКУРИЙ 230AR XXR. Счетчик можно установить вместо существующего, или дополнительно. Принцип работы: Щит управления Ё-ДОМ считывает со счетчика параметры электросети, нагрузки, и анализирует данные по каждой из 3 фаз. Если суммарная мощность потребления в электрической сети и мощность нагревателя который планируется включить, меньше установленного лимита, нагреватель включается. Если нагреватель работал и появилась другая нагрузка, он выключается. Щит управления «Ё-ДОМ» Ввод электроэнергии в дом Анализ температуры Управление Бытовая нагрузка – освещение, кофеварка, холодильник Датчики температуры зон регулирования Электроотопительные приборы ИК, ПЛЭН, теплый пол, эл. котел. ё-дом-монтаж.рф

9. «Ё-ДОМ» – Оптимальный старт - стоп Если рано переключать дом в режим «Комфорт» будет излишний расход энергоносителей. Поздняя смена приведет к тому, что к Вашему приезду температура в доме будет не комфортной. Для решения этой задачи предназначена функция оптимальный старт-стоп. Владелец через WEB интерфейс выставляет ожидаемое время приезда и отъезда. Щит управления Ё-ДОМ рассчитывает когда необходимо выйти из режима «Энергосбережение» для своевременного достижения комфортной температуры. Расчет оптимального времени смены режима производится в зависимости от температуры улицы. +24°C +24°C °C °C Комфорт Комфорт Прогрев +10°C +10°C Время режима энергосбережения ё-дом-монтаж.рф

10. «Ё-ДОМ» – Уличное освещение Управление уличным освещением выполняется по вычисленному времени восход/закат солнца. Управление освещением можно настроить таким образом, что бы уличное освещение управлялось по вычисленному времени восход/закат с ночным отключением. Ночью освещение можно переключать в режим «Дежурное» освещение. Время переключения освещения и другие настройки, а так же управление освещением с виртуальных кнопок доступны на WEB странице Вашего дома. Управление уличным освещением Включено Время Выключено 23:00 - 02:00 04:00 – 07:00 Дежурный режим Включено Время Выключено 04:00 02:00 ё-дом-монтаж.рф

11. «Ё-ДОМ» – Мониторинг параметров электросети • На основе данных от счетчика электроэнергии (МЕРКУРИЙ 230AR ХХR )производится анализ параметров питающей электросети: • Допустимость напряжения питания по каждой фазе. • Допустимость тока потребления по каждой фазе. • Мгновенные активная, реактивная, полная энергии по каждой фазе, суммарно и накопленные. • Мгновенные показания напряжений, токов и частоты сети. • Данные со счетчика электроэнергии можно использовать для коммерческого учета. • При достижении предельных параметров сети или нагрузки система производит оповещение владельца. Данные полученные от системы мониторинга можно использовать для необходимости применения и выбора сетевого фильтра, резервного источника питания, определения дефицита или избытка мощности. К примеру, недостаточная мощность системы ИК отопления может быть связана с низким напряжением питания. Архивный график напряжения питания это покажет. ё-дом-монтаж.рф

12. «Ё-ДОМ» – Контроль сигналов аварийных датчиков Сигнализатор загазованности Пожарные извещатели Датчики движения Датчики протечки В зависимости от модификации, в серийном блоке управления может быть от 3 до 137 входов для подключения датчиков безопасности с релейным или транзисторным выходом. Это могут быть датчики пожара, движения, присутствия, загазованности….. Аварийные сигналы передаются на сервер, где их можно просматривать через WEB интерфейс. Интернет • Оповещение через E-mailсообщения с переадресацией на СМС сообщения. • Возможна переадресация в службу сервиса. Щит управления «Ё-ДОМ» ё-дом-монтаж.рф

13. «Ё-ДОМ» – Основные возможности WEB интерфейса Вашего дома Контроль параметров электросети. Панель аварий Управление освещением Управление режимами дома Настройка режимов Управление климатической зоной. ё-дом-монтаж.рф

14. «Ё-ДОМ» – Основные возможности WEB интерфейса Вашего дома Секция просмотра истории отказов Секция просмотра графиков параметров Секция планировщика «Черный ящик» - Энергонезависимый архив параметров и аварий объекта прямо в чипе щита управления! ё-дом-монтаж.рф

15. «Ё-ДОМ» – Технологическая схема системы Щит управления «Ё –ДОМ" Электрический нагреватель. Например ИК, ПЛЭН, Калорифер и т.д. Силовой провод к электрическому нагревателю Датчик температуры Датчик пожара Датчик движения Слаботочные провода к датчикам. ё-дом-монтаж.рф

16. «Ё-ДОМ» - Структурная схема щита управления Нагреватели 7 зон Силовой блок с автоматами защиты и силовыми реле/симисторами 9 Управляющих выходов =12 V Щит управления «Ё-ДОМ» Вход электропитания Микроконтроллер «Ё-ДОМ» RS485 Вход для счетчика ЭЭ Освещение 2 сигнала МЕРКУРИЙ 230 AR ХХ 8 Аналоговых входов 4 Дискретных входа «Сухой ключ». GSM модуль с SIM БРП =12 V +- АКБ 7 датчиков температуры зон датчик температуры улицы датчики протечек, пожара и движения ё-дом-монтаж.рф
