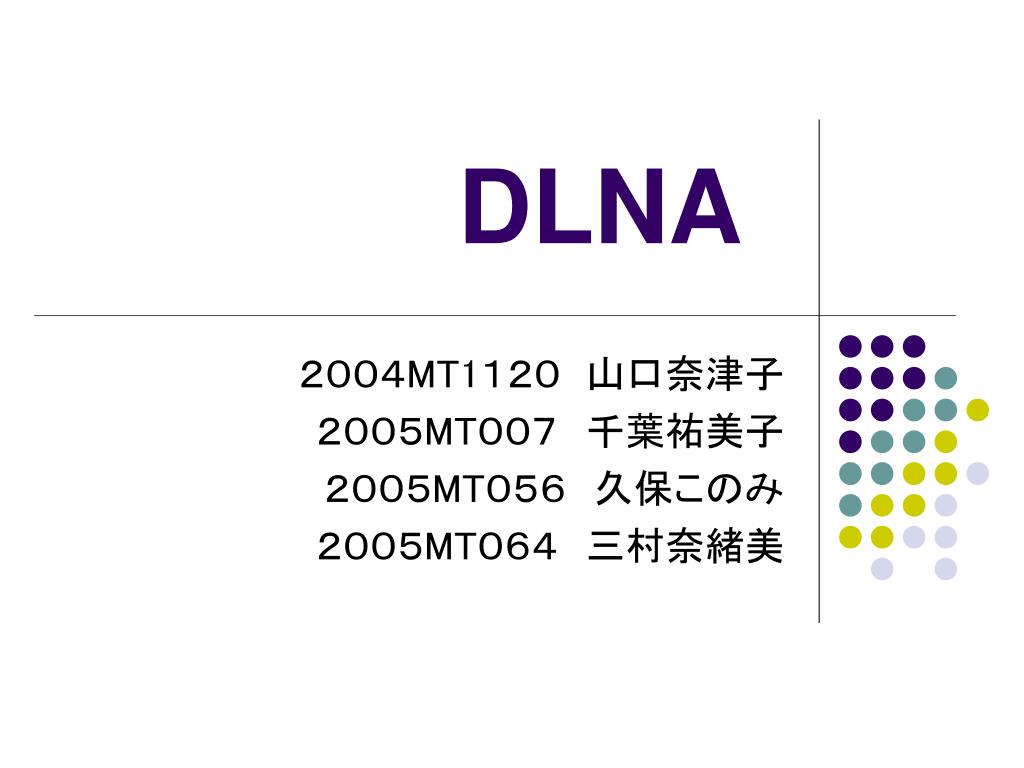

  1. DLNA ２００４MT1１２０ 山口奈津子 ２００５MT００７　千葉祐美子 ２００５MT０５６　久保このみ ２００５MT０６４　三村奈緒美

  2. 目次 • DLNAの概要 • DLNAの使用法 • DLNAの仕組み • 今後の課題 • まとめ

  3. DLNAが出来るまで 開発メーカー,OSが異なる ↓ 機器のネットワーク化を阻害 ↓ 各家電メーカが提携し、ガイドラインを決定 ↓ DLNAの誕生！！

  4. DLNAとは • DLNA（Digital Living Network Alliance） 　　・・・デジタル生活ネットワーク同盟 • デジタル家電同士やPCをネットワークで接続し、データを相互利用する仕様を策定するために定めた団体 • マイクロソフト、松下電器産業、ソニー、インテル・・・etc

  5. DLNAとは • DMS（digital media server） 　　・・・コンテンツを提供するサーバー • DMP（digital media player） 　　・・・再生するクライアント コンテンツ サーバ プレーヤー

  6. 相互接続性ガイドライン

  7. UPnP • UPnP（Universal Plug & Play） 　　ネットワーク機器を簡単に接続出来るようにする • UPnP Device Architecture 機器を発見 • UPnP AV 　　　データの受け渡し,再生制御

  8. 具体的に何ができるのか？ [DLNA対応機器において] →コンテンツを蓄えるサーバー、再生を行うクライアントで構成されている。 • パソコンに溜めた音楽をオーディオシステムで聴く • 別部屋にあるパソコンに溜めた動画を大画面テレビで見る • ハードディスクレコーダーの映像コンテンツを別部屋のパソコンで見る etc・・・ →主にストリーミング再生する形態

  9. DLNAとは リビングルーム 書斎 DMP/DMS DMS DMP DMP イーサネット 部屋 ※イーサネット　：　LANケーブルと同じ

  10. DLNAに対応した機器間では、コンテンツの共有が可能DLNAに対応した機器間では、コンテンツの共有が可能 テレビ ハードディスク ストリーミング再生 ダウンロード ネットワーク 印刷 アップロード プリンター 携帯機器

  11. DLNAガイドライン拡張版 初期の規格と互換性 がある DLNAガイドライン　ｖ１．０ • メディアフォーマットの追加 新機能 使い勝手を高める機能 を追加 • デバイスクラスの追加 • RTP • システムの使い方の追加 • QoS • モバイルへの対応 • Playlist • その他 • プリンタへの対応 対応機器や形式が大幅に増加、多様な使い方ができるようになった

  12. 実際のサービス • サーバ　：　WindowsMediaPlayer　１１ （WindowsXP、Windows Vistaで利用可能） • クライアント　：　PLAYSTATION３ Windows XP や Windows Vistaに蓄積されているデジカメ写真、音楽、動画などをネットワーク経由でPLAYSTATION3に転送して、再生可能

  13. 基本操作 再生 コンテンツの選択 （写真、音楽、動画など） PLAYSTATION３　起動 サーバー起動 （PC） サーバーの選択（ここではPC）

  14. DLNAの構造 • 全ての通信　　　TCP/IPベース • ネットワークに機器を接続したときのアドレス割り振りやデバイスの発見/登録作業　　 　DHCP，Auto IP， UPnP • DMSとDMPが通信 HTTPプロトコル ・コンテンツ一覧の表示/指定 XMLベース ・コンテンツの再生 UPnP AV • 各メディアフォーマットの定義 　　　最上位層 DLNAのために 新たに開発や採用した技術がない。。

  15. コンテンツ視聴のユースケース例

  16. コンテンツ視聴シーケンス • SSDP：ネットワーク上のデバイスを • 　検出するためのプロトコル。 • GENA：機器の状態変化などのイベ • 　ントを通知するためのプロトコル。 • SOAP：機器間でのデータを交換を • 　行うためのプロトコル。 • CDS：コンテンツの検索やリスト表 • 　示に関する規定。

  17. DiXiMについて • PCに限らないDLNAの機能を実現するためのソフトウェア。 • デジタルAV機器などにDiXiMをミドルウェアの形で搭載 。

  18. 最大の課題 • 未だDLNAを活用した、 　　魅力的なサービスが見えてこない ⇒DLNAという言葉が一般に普及していない 物を作るよりも先に、 　利用スタイルについての提案が必要

  19. 技術的な課題 • 互換性 DLNAガイドラインは規格ではない 　　　＝　詳細な仕様まで規定していない メーカーごとのUIの違いによって、 ユーザーに選択肢を提供 ⇒独自性を出すことは重要である。 しかし相互接続できなければ、本末転倒。

  20. 利用者から見た課題 • コスト面 ・機器コスト、故障修理コスト、サービスコスト 　・機器設置、買い替えコスト • セキュリティ面 　・不正アクセスや成りすましに対するセキュリティ 　・耐タンパ技術、セキュア通信の確保 • 使いやすさの面 ・誰でもどこでも簡単に利用可能なこと

  21. DLNAの今後 • 利用者が使いたくなるサービスの実現 ＝モノよりコトの開発 ⇒DLNAガイドライン v2 • 相互接続性の実現をさらに発展、 ユーザーの利便性を実現する。 ・新しいA/V機能 ・セキュリティ機能の強化 ・ホームネットワークインフラの強化
