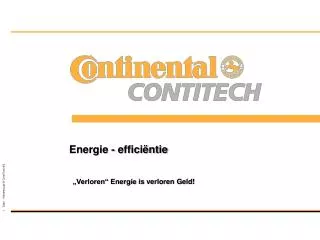

Energie - efficiëntie. „Verloren“ Energie is verloren Geld!. “Zin en onzin van hoogrendementsaandrijvingen ”. Energy saving bij riemaandrijvingen. Zin =. Vaste kosten reduceren!. Onzin =. Indien niet elk aandrijfcomponent optimaal ingezet wordt!. Jacky Weustenraad 7 oct 2010.

starbuck
Télécharger la présentation

Energie - efficiëntie

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Energie - efficiëntie „Verloren“ Energie is verloren Geld!

  2. “Zin en onzin van hoogrendementsaandrijvingen” Energy saving bij riemaandrijvingen Zin = Vaste kosten reduceren! Onzin = Indien niet elk aandrijfcomponent optimaal ingezet wordt! Jacky Weustenraad 7 oct 2010

  3. Wat is Energie - efficiëntie? Efficiëntie  • Werkingsgraad • Verhoudingafgegevenvermogen tot hetopgenomen • Verschil = Verlies • Gebruiktom de efficiëntie van de omzetting van energie en energie – overdrachttebeschrijven • Eenverminderdenergieverbruikreduceert kosten in uwonderneming en draagtbovendienbij tot de bescherming van onsmilieu en klimaat.

  4. Motor Riemaandrijving Gedreven machine Aandrijven Overdragen Omzetten Elektrische Stroom Rotatie Rotatie Volumestroom Aandrijving Keten van Energiekosten Lagerverliezen Riemverliezen Motorverliezen Lagerverliezen Translation   Omzetting Omzetting

  5. Motorverliezen

  6. Afgevoerd elektrisch Aangevoerd Vermogen elektrisch P 2 Vermogen P 1 Rotor Stator Wrijvingsverliezen Koperverliezen Ijzerverliezen Koperverliezen Efficiëntieverliezen in de elektrische motor • Stroomwarmteverliezen • Kernverliezen (magnetisch) • Wervelstroomverliezen • Wrijvingsverliezen • Lager wrijvingsverliezen • Luchtwrijvingsverliezen • Ventilatieverliezen • Koperverliezen • Ijzerverliezen

  7. Lagerverliezen

  8. Lagerverliezen • in de motor en • op de werkende machine • Verliezenzijnafhankelijk van: • Lagertype (Glijlager, Rollager) • Lagergrote • Lagerkrachten • Lagerafstandop de as(Beeld: lLA/lLB) • Passingas - lager • Smering, vet , olie • Montage • Afwijkingen in schijvenparalleliteit Doorbuiging door spreiding Doorbuiging door radiale kracht Radiaalkrachten Resulterende buiglijn

  9. Schijvenparalleliteit Tegroteafwijkingen in schijvenparalleliteitveroorzaken: • ongelijkmatigespanningsverdeling in de riemdoorsnede • sterkeaanloopofdruktegen de schijfflenzen maximaal 0,25° per meter Asafstand Hoekscheefstelling maximaal 0,5% van de Asafstand Afwijking in paralleliteit

  10. Riemverliezen

  11. Algemene informatie over riemaandrijvingen • Tractieaandrijvingen worden gebruiktwanneer: • Aandrijvingenbijoverlastmoetenkunnen slippen • aandrijvingengeen synchrone bewegingen vereisen • Positieveaandrijvingen worden gebruiktwanneer: • Aandrijvingen synchrone bewegingen vereisen • Aandrijvingengeenslipmogenhebben

  12. Efficiëntiegegevens uit de literatuur Bild: „Riemenarten“, Niemann/Winter: Maschinenelemente Tandriemen: 5% meerefficiëntie als V - riemen

  13. Riemen efficiëntiegraad η [%] De huidige stand van de techniek en de analyse van de DEFU (DanskeElværkersForeningUdredningsafdeling[Deensevereniging van electriciteitsproducenten])  V – Riemen: η ≈ 98%  Tandriemen: η ≈ 99%

  14. Efficiëntieverlies bij riemen • Verliezen bij V - riemen: • Wrijvingsverliezen • Buigingsverliezen • Slipverliezen Afgevoerd mechanisch vermogen Opgenomen mechanisch vermogen • Verliezenbijtandriemen: • Wrijvingsverliezen in tandflanken • Buigen Gering bij tandriemen! Niet bij tandriemen!

  15. Voorspanning bij niet synchrone krachtoverbrengingen Gevolgen van onvoldoendevoorspanning: • niet de vereiste vermogensoverdrachtbekomen • verminderdeefficiëntie • hogereslijtagedoorriemslip • mogelijkslaan van de riemen • geluidsontwikeling Gevolgen van tehogevoorspanning: • verhoogdespecifiekeflankenbelasting • verhoogdebuigarbeid • scheuren in de verschillenderiemlagen • geluidsontwikkeling Verminderde werkingsefficiëntie!!

  16. Voorspanningbij synchrone aandrijvingen Gevolgen van onvoldoendevoorspanning: • Riemen slaan • Ingrijping van de tanden in de schijfverlooptnietvlot • Riemen kletterenmettandoverslagofbreuken als gevolg • Geluidsontwikkeling Gevolgen van tehogevoorspanning: • Ingrijpen van de tanden in de schijfverlooptnietvlot • Verhoogdetandslijtage • Geluidsontwikkeling • Verhoogdetandvervorming Verminderde werkingsefficiëntie!!

  17. Werkingsgraadverlies = „Energieverlies“ = Geldverlies!!

  18. CONTI VSM-1 VSM-2 Voorspanningsmeters voor riemaandrijvingen

  19. Conti V-Riemen voorspanningsmeter

  20. Instructies om de efficiëntie te verbeteren zonder aanpassingen • Correctemontage • Correctevoorspanning • Riemschijvenvrij van slijtage, roest en vuil • Voldoendeventilatie • Omgevingvrijhouden van olie, vet en andere omgevingsvreemdeprodukten • Motor en gedrevenmachinecontrolerenopcorrectemontage • Eventuelespanningstoestellencontroleren • Uitlijning van de aandrijfschijvencontroleren (hoekuitlijning, paralleliteit) • Regelmatigonderhoud • Voorspanning van V –riemenregelmatigcontroleren en bijspannen • Tandriemenzijnverregaandonderhoudsvrij

  21. Totale verliezen in de energieketen Opgenomen electrisch vermogen 100% Afgegeven mechanisch vermogen ≈ 70% Riemen tot 2 % Lagers tot 5% Motor Tot 30 %

  22. Hartelijk bedankt voorjullieaandacht!
