  1. 電子學 I 第5章 直流工作點特性 5-1直流工作點特性 5-2固定偏壓 5-3回授偏壓 5-4分壓偏壓

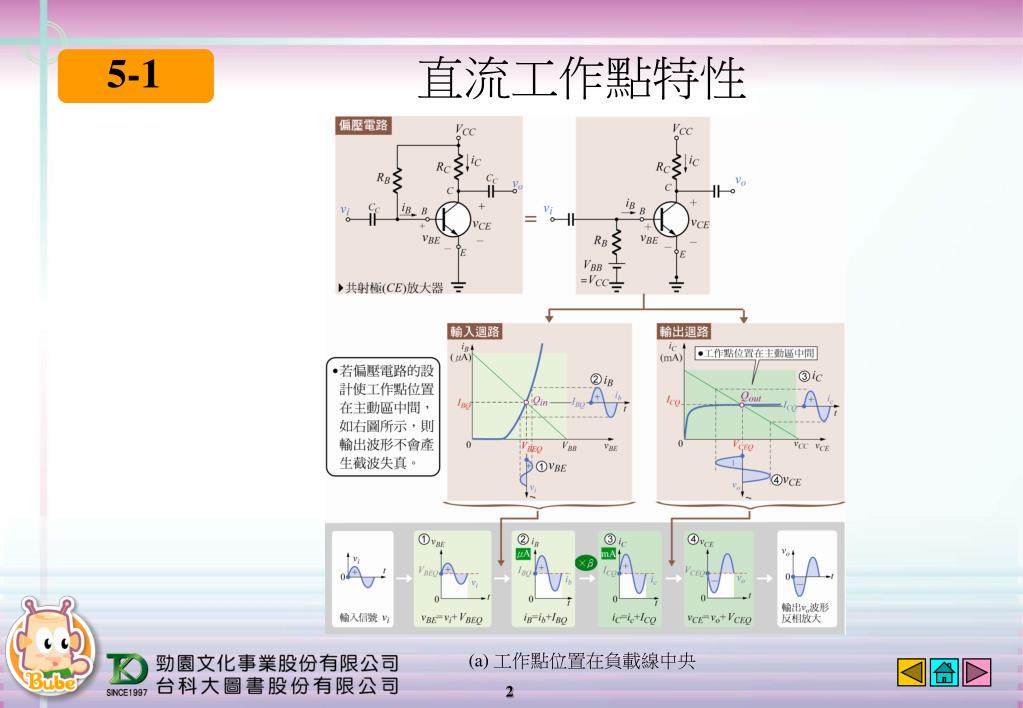

  2. 直流工作點特性 5-1 (a) 工作點位置在負載線中央

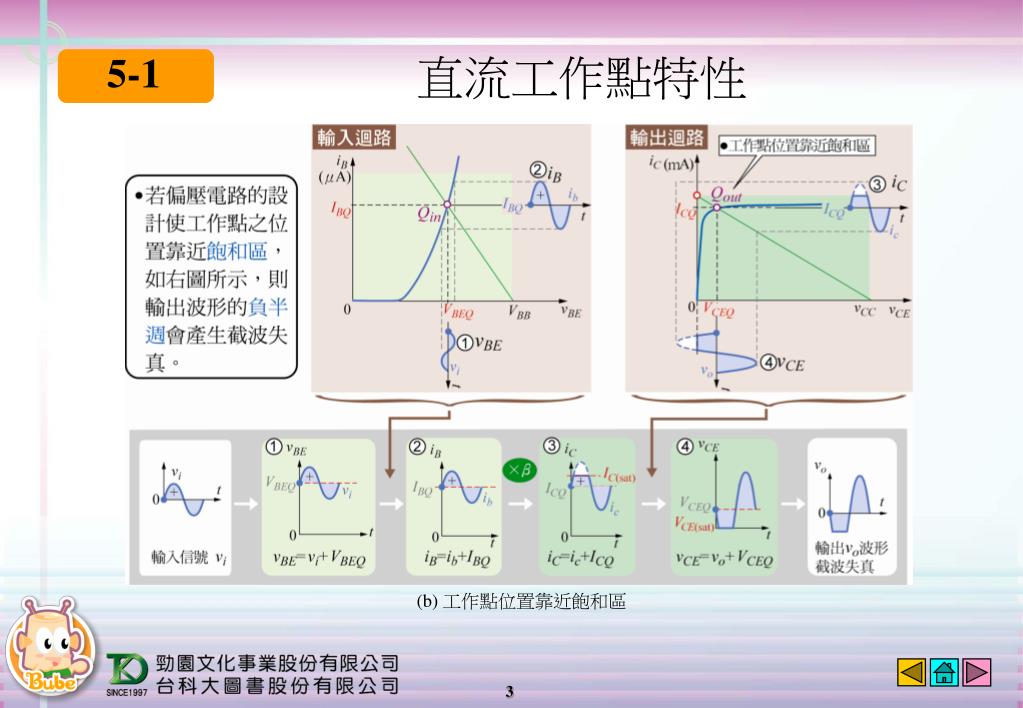

  3. 直流工作點特性 5-1 (b) 工作點位置靠近飽和區

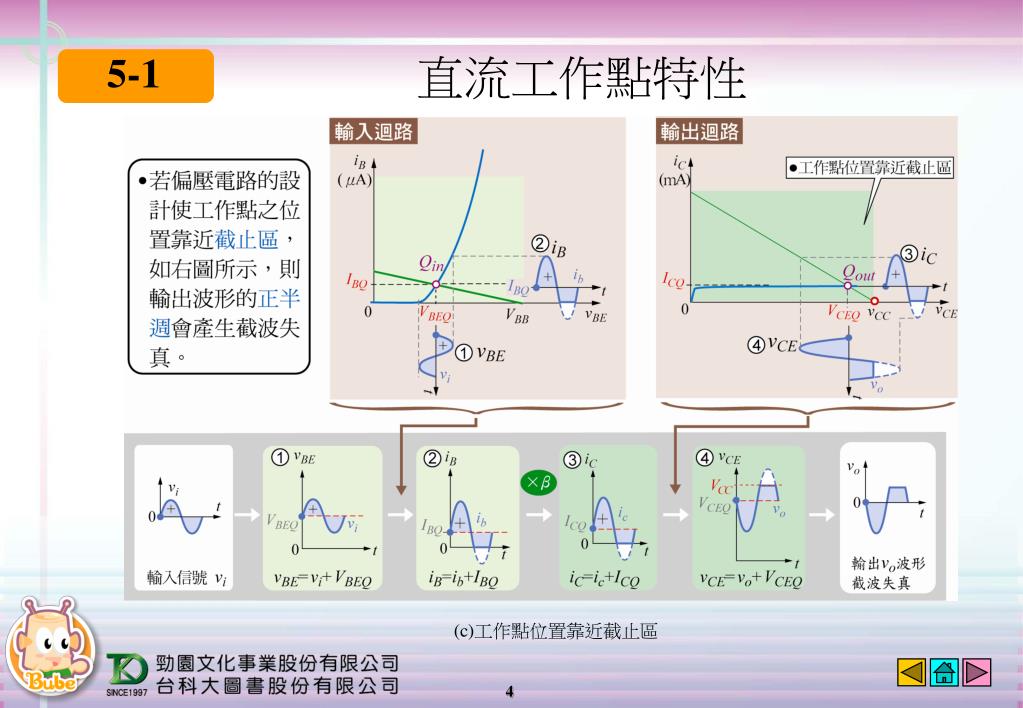

  4. 直流工作點特性 5-1 (c)工作點位置靠近截止區

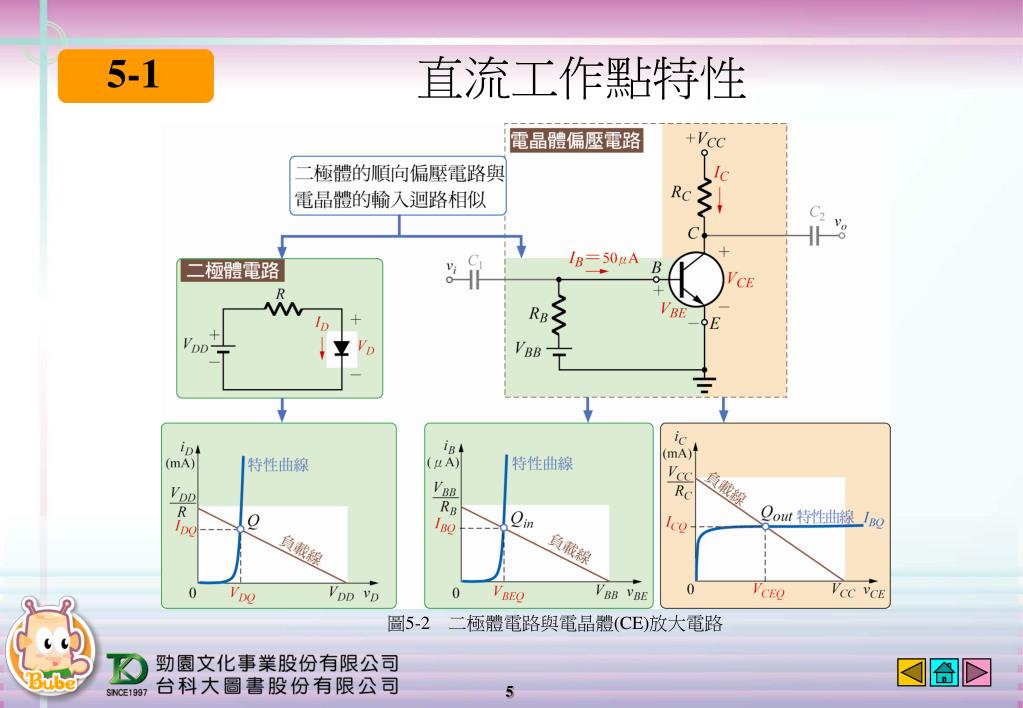

  5. 直流工作點特性 5-1 圖5-2　二極體電路與電晶體(CE)放大電路

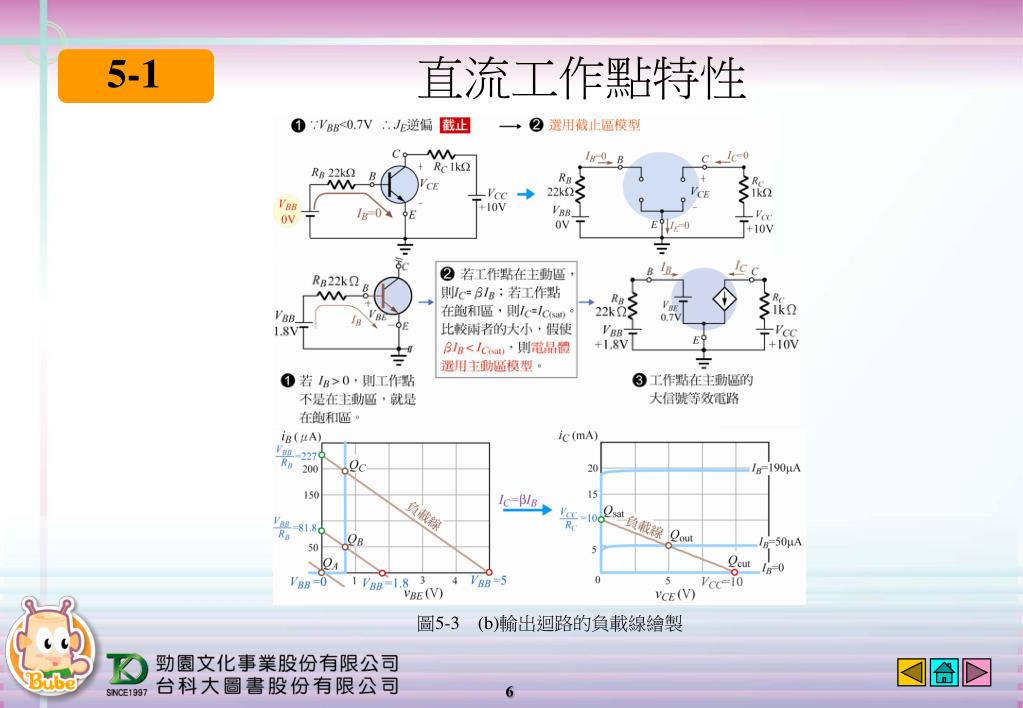

  6. 直流工作點特性 5-1 圖5-3(b)輸出迴路的負載線繪製

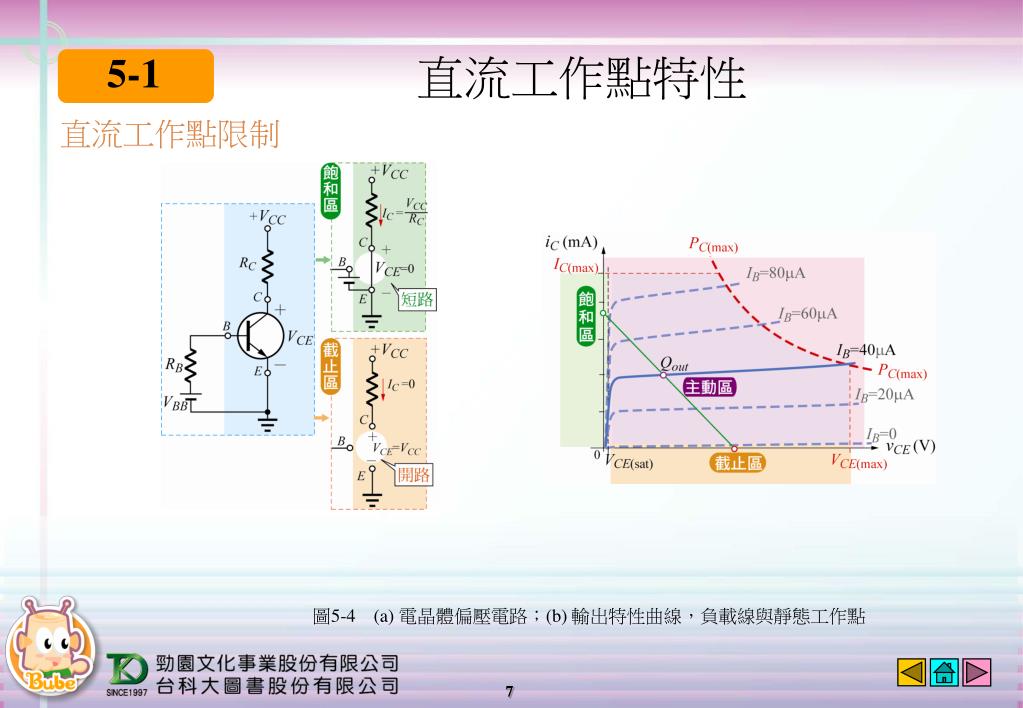

  7. 直流工作點特性 5-1 直流工作點限制 圖5-4(a) 電晶體偏壓電路；(b) 輸出特性曲線，負載線與靜態工作點

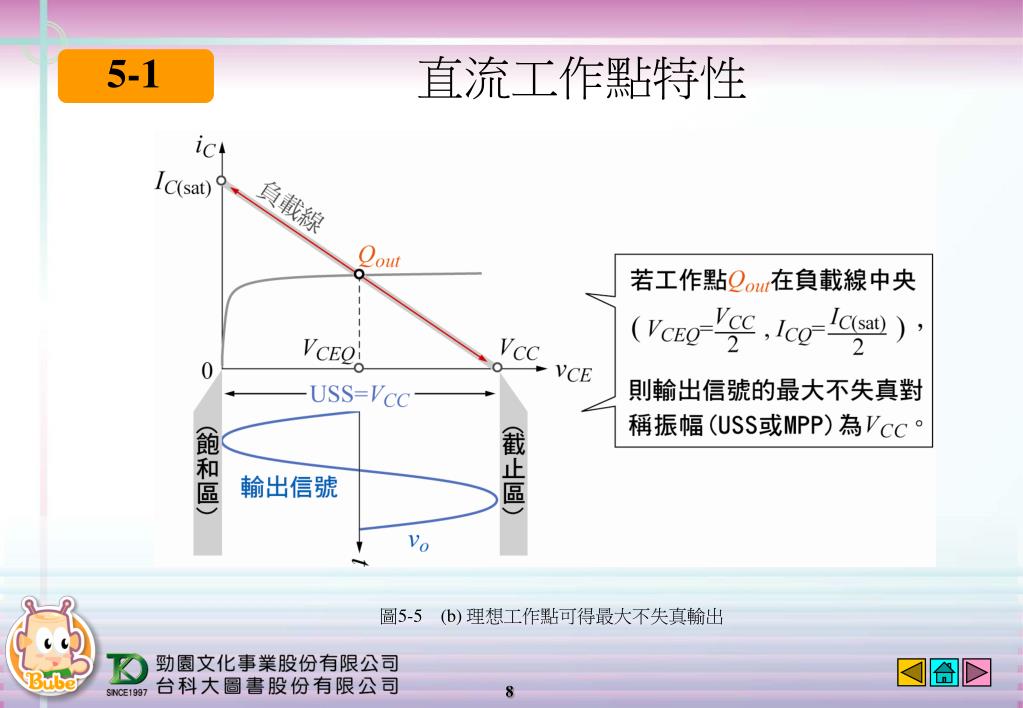

  8. 直流工作點特性 5-1 圖5-5(b) 理想工作點可得最大不失真輸出

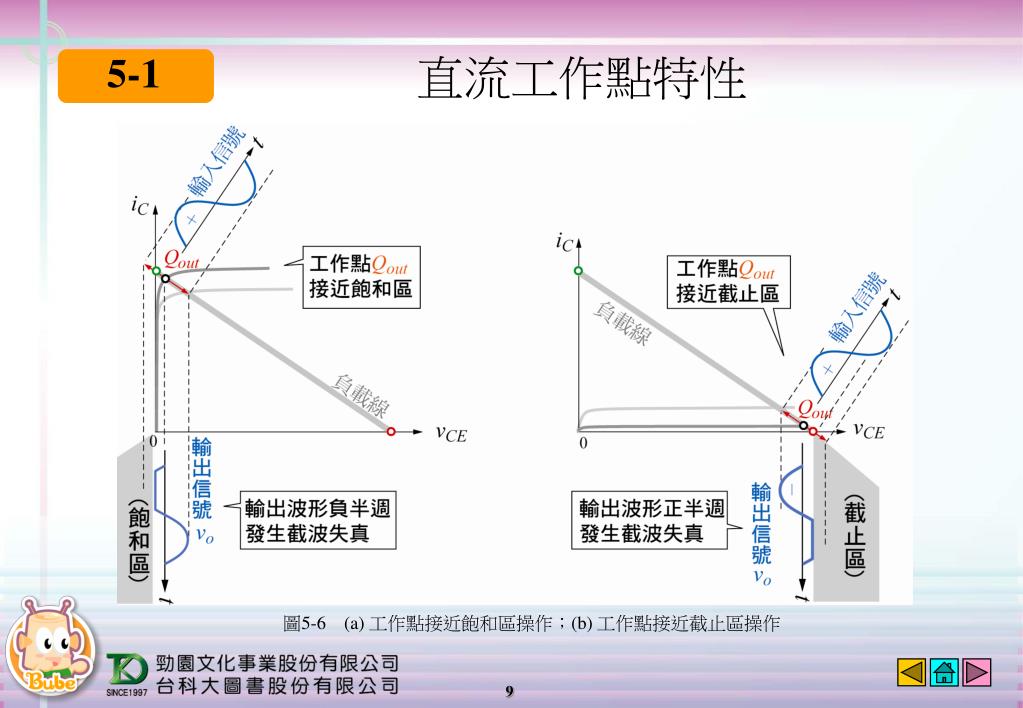

  9. 直流工作點特性 5-1 圖5-6(a) 工作點接近飽和區操作；(b) 工作點接近截止區操作

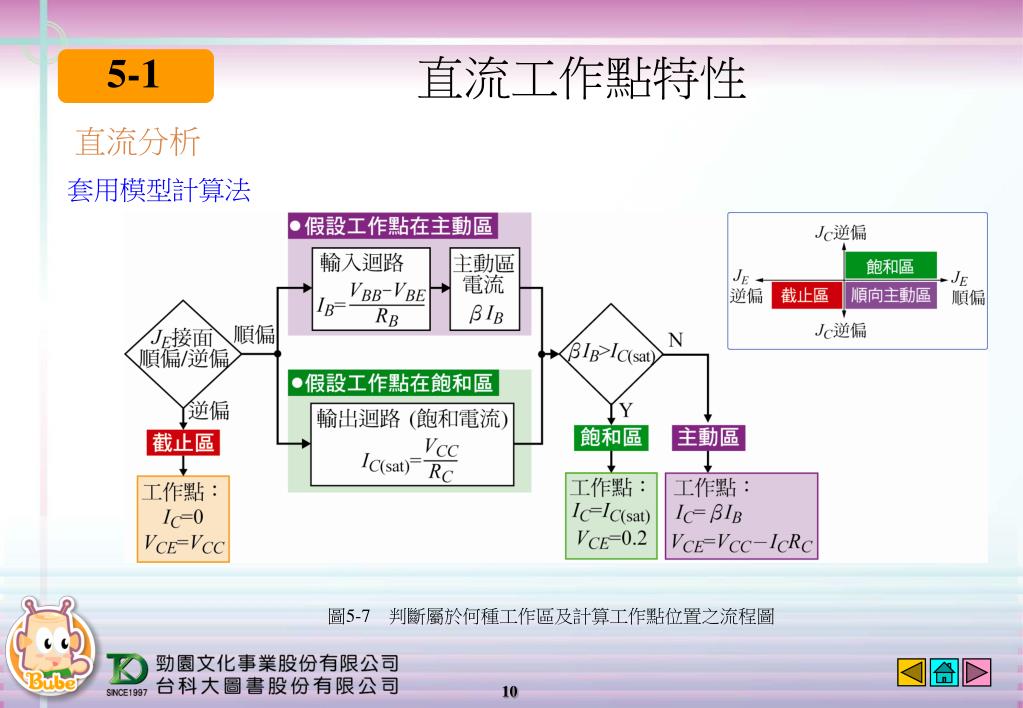

  10. 直流工作點特性 5-1 直流分析 套用模型計算法 圖5-7　判斷屬於何種工作區及計算工作點位置之流程圖

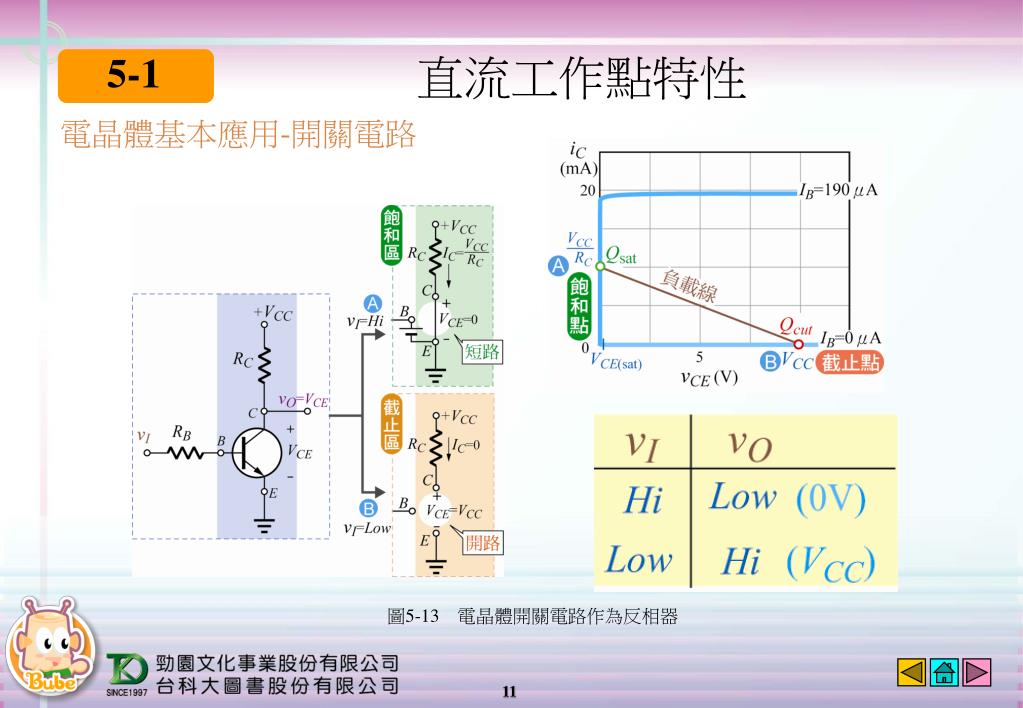

  11. 直流工作點特性 5-1 電晶體基本應用-開關電路 圖5-13　電晶體開關電路作為反相器

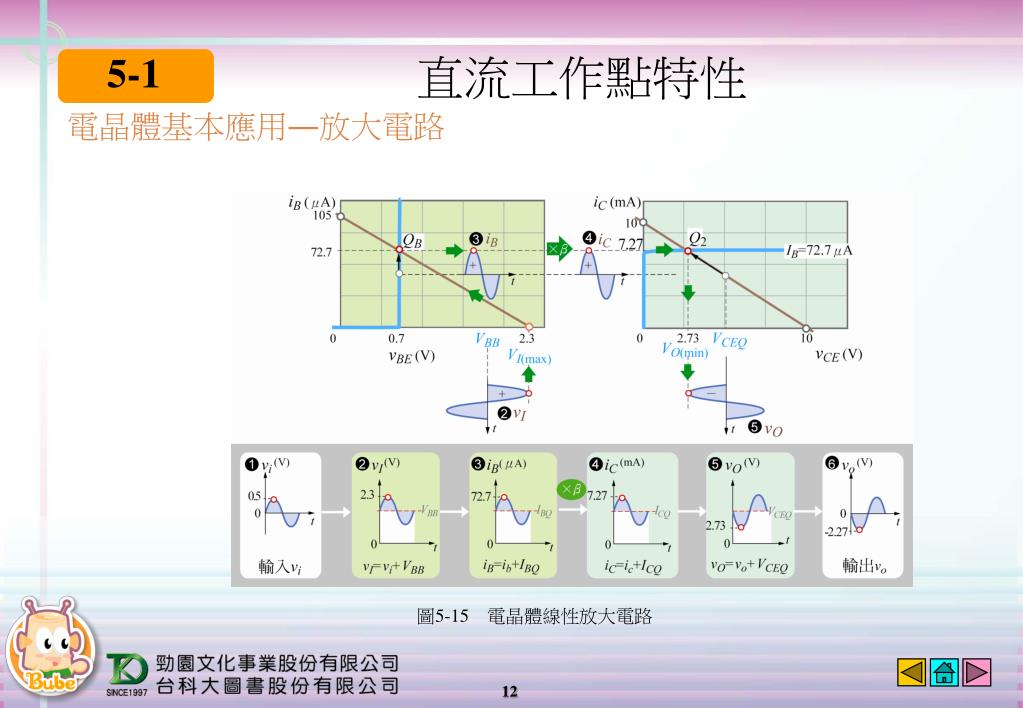

  12. 直流工作點特性 5-1 電晶體基本應用―放大電路 圖5-15　電晶體線性放大電路

  13. 直流工作點特性 5-2 圖5-18　固定偏壓電路

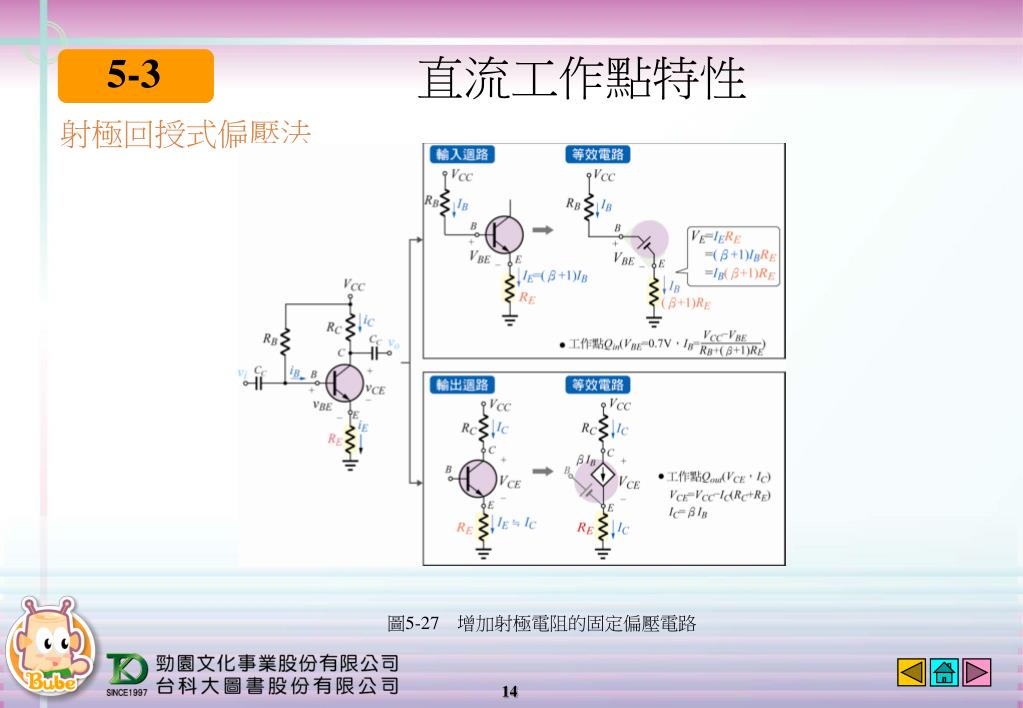

  14. 直流工作點特性 5-3 射極回授式偏壓法 圖5-27　增加射極電阻的固定偏壓電路

  15. 回授偏壓 5-3 集極回授式偏壓法 圖5-34　集極回授式（電壓回授式）偏壓電路

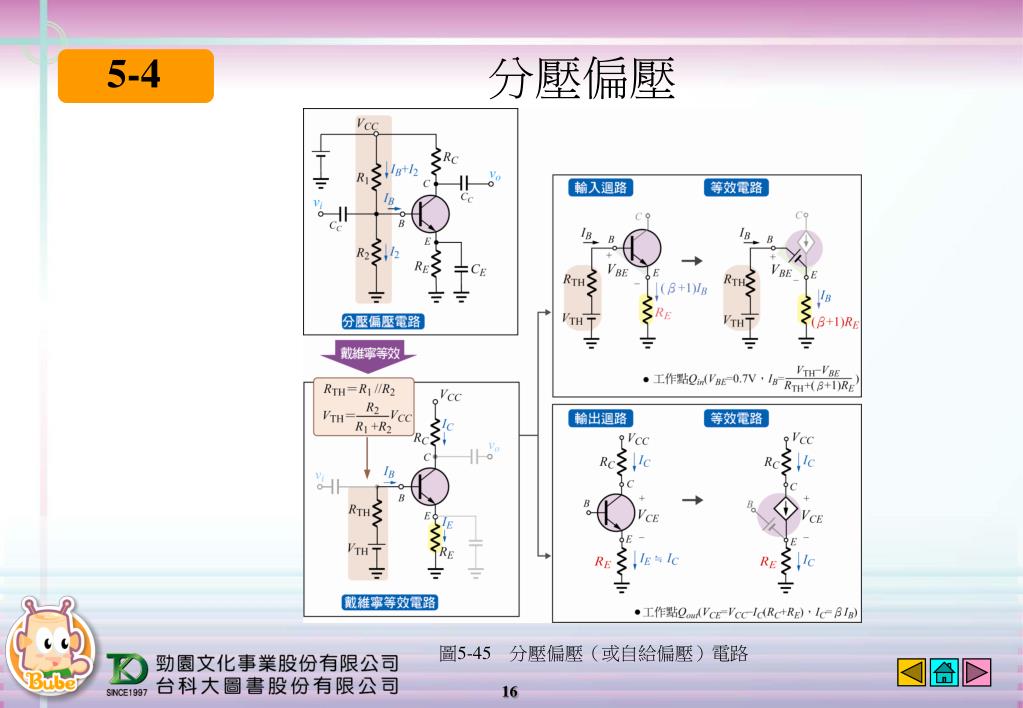

  16. 分壓偏壓 5-4 圖5-45　分壓偏壓（或自給偏壓）電路

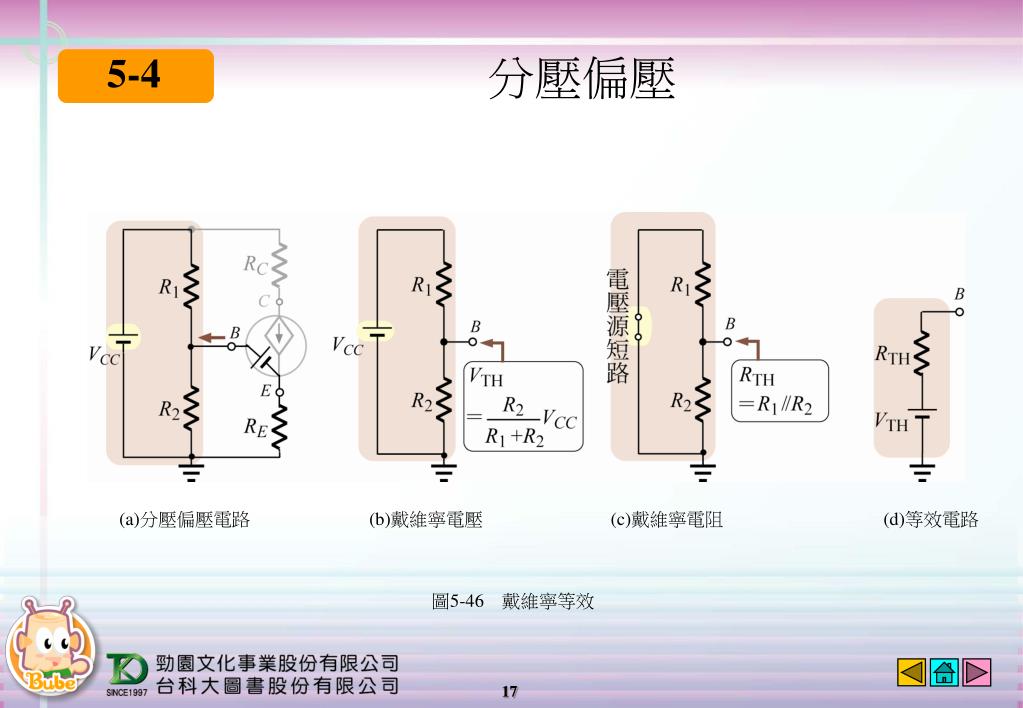

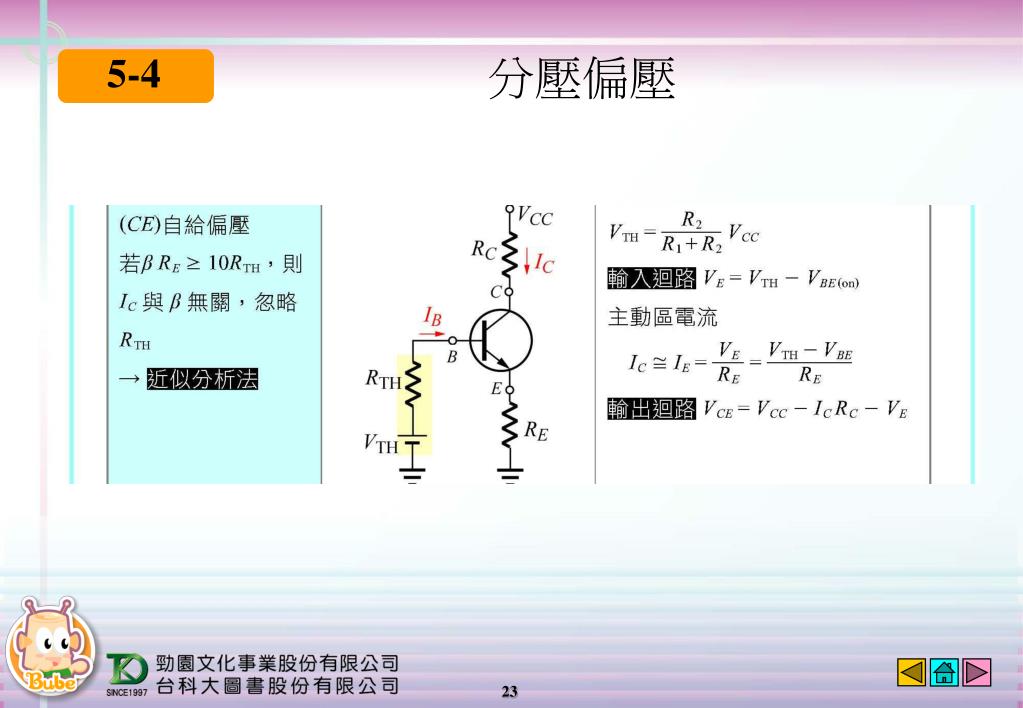

  17. 分壓偏壓 5-4 (a)分壓偏壓電路　　 　　　　(b)戴維寧電壓　　 　　　(c)戴維寧電阻　　 　 　(d)等效電路 圖5-46　戴維寧等效

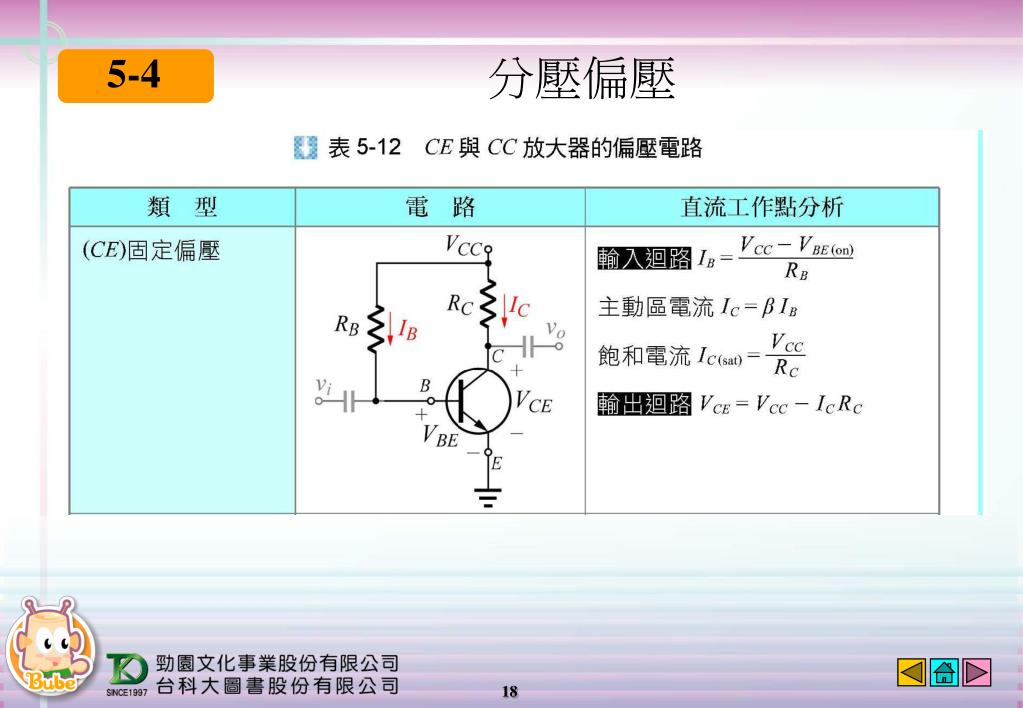

  18. 分壓偏壓 5-4

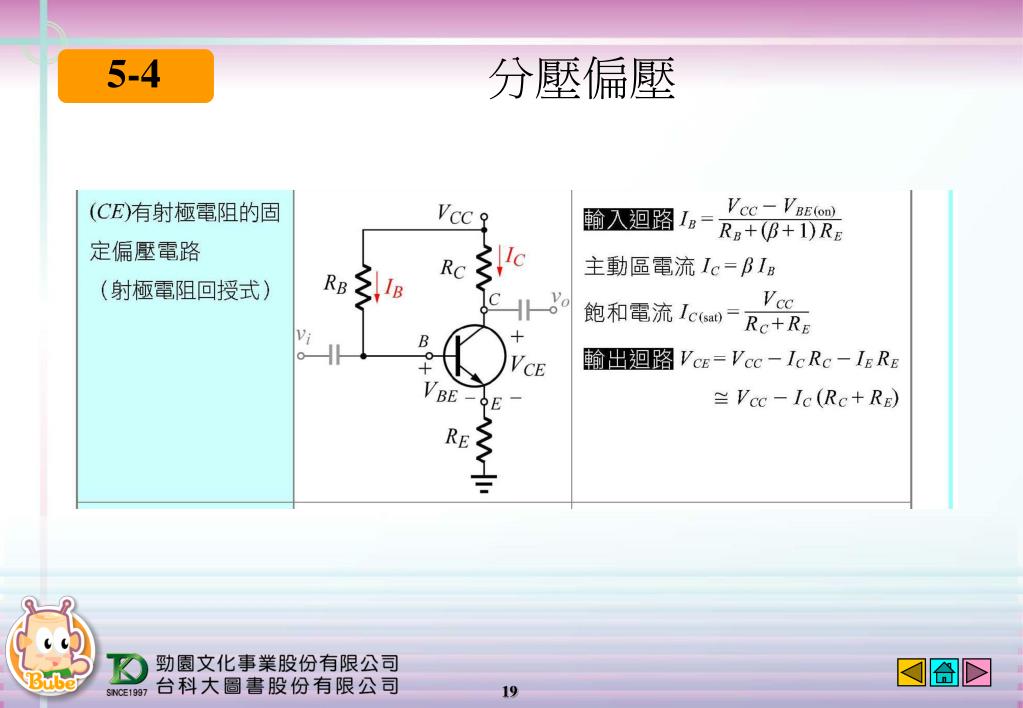

  19. 分壓偏壓 5-4

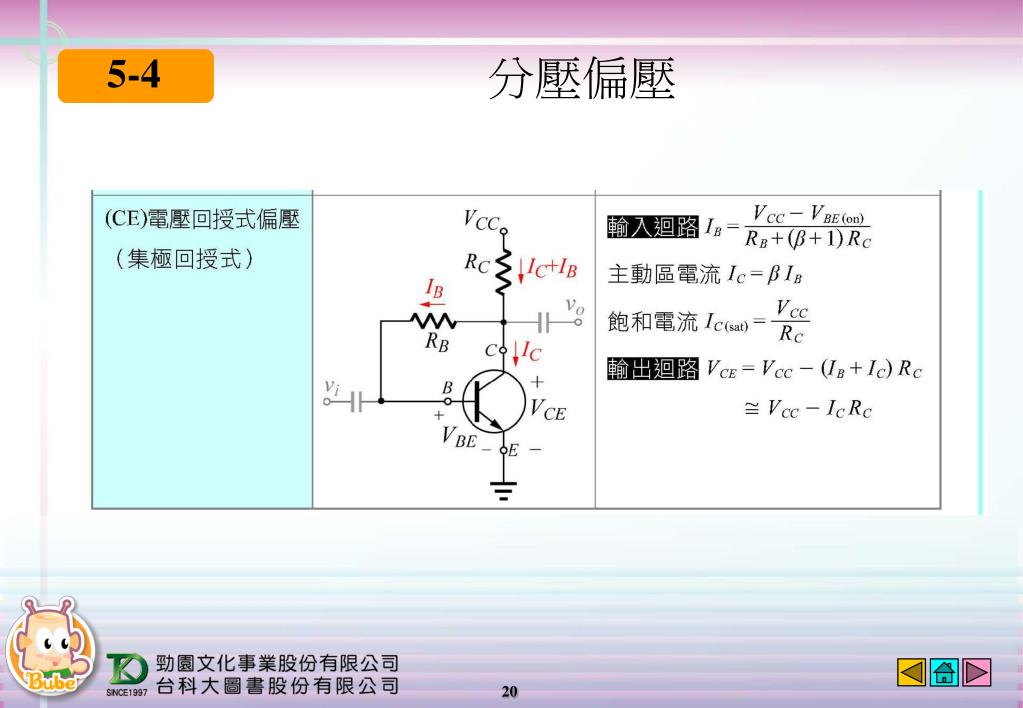

  20. 分壓偏壓 5-4

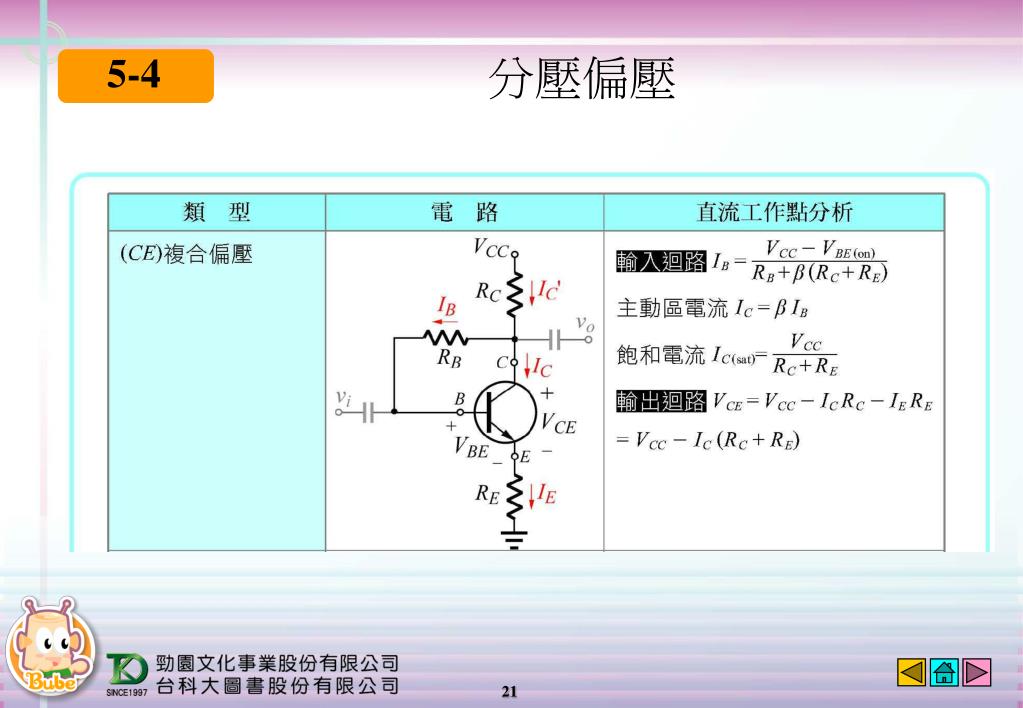

  21. 分壓偏壓 5-4

  22. 分壓偏壓 5-4

  23. 分壓偏壓 5-4

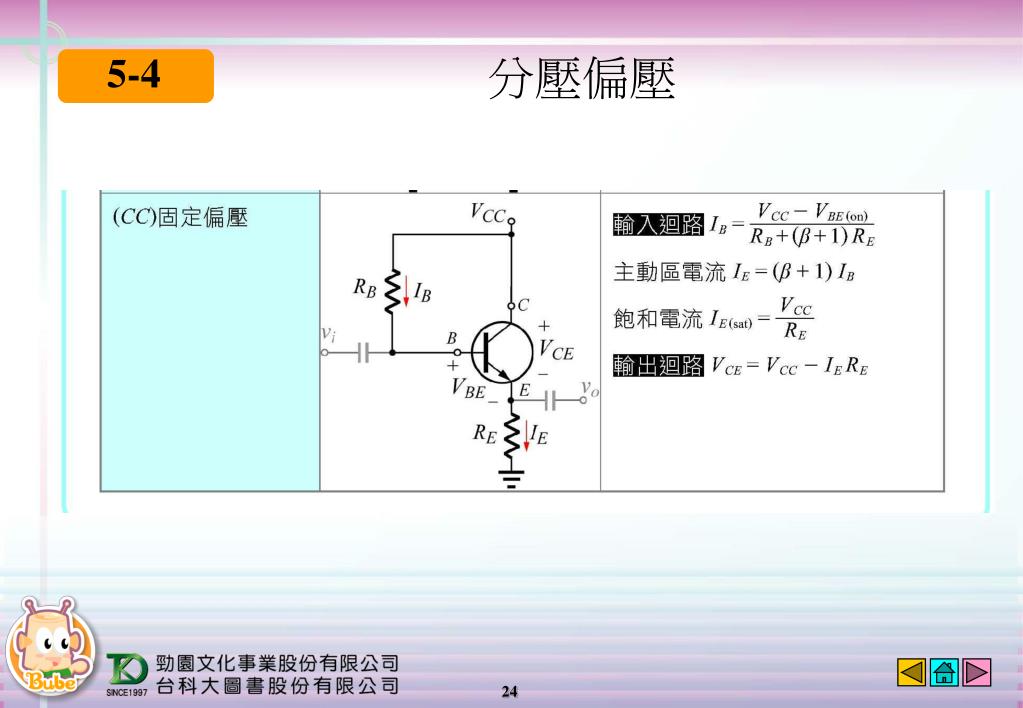

  24. 分壓偏壓 5-4

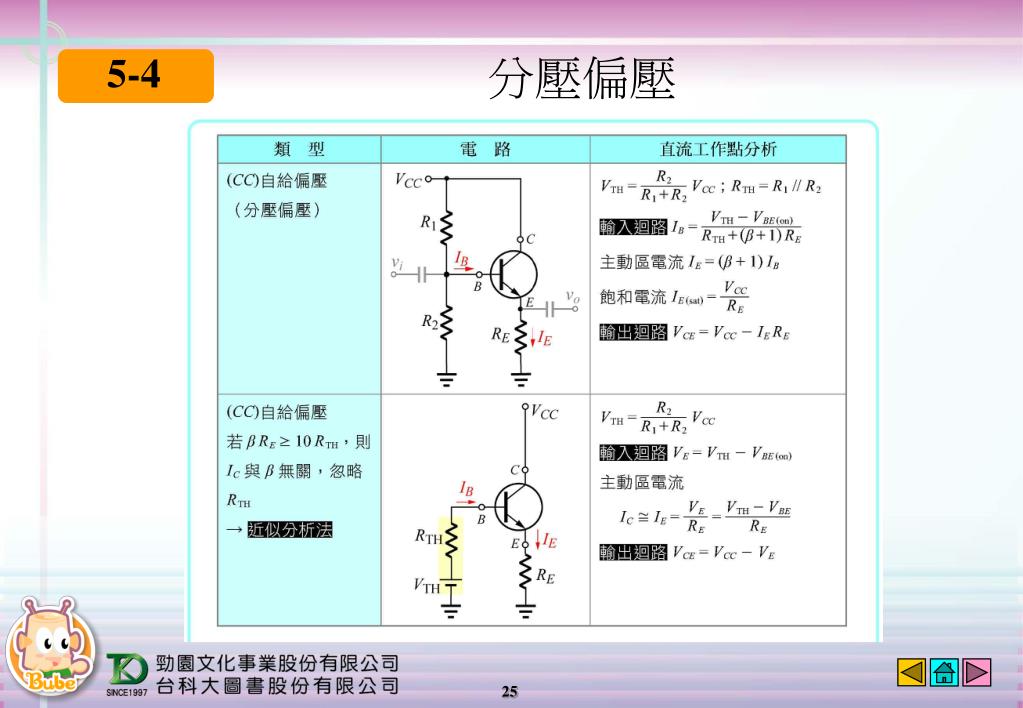

  25. 分壓偏壓 5-4

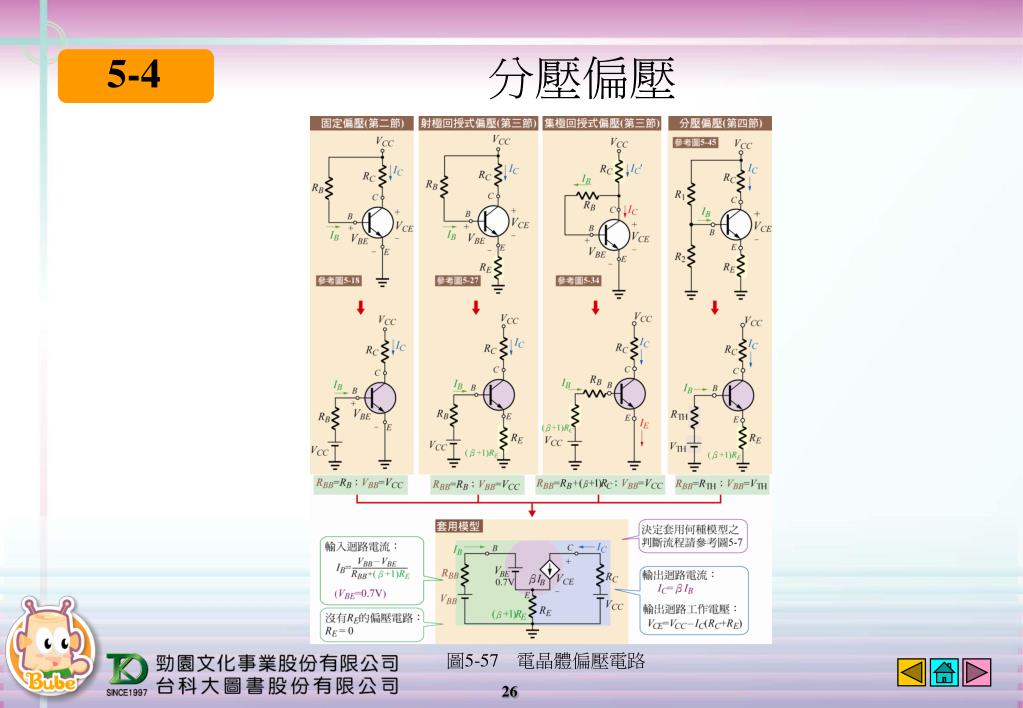

  26. 分壓偏壓 5-4 圖5-57　電晶體偏壓電路

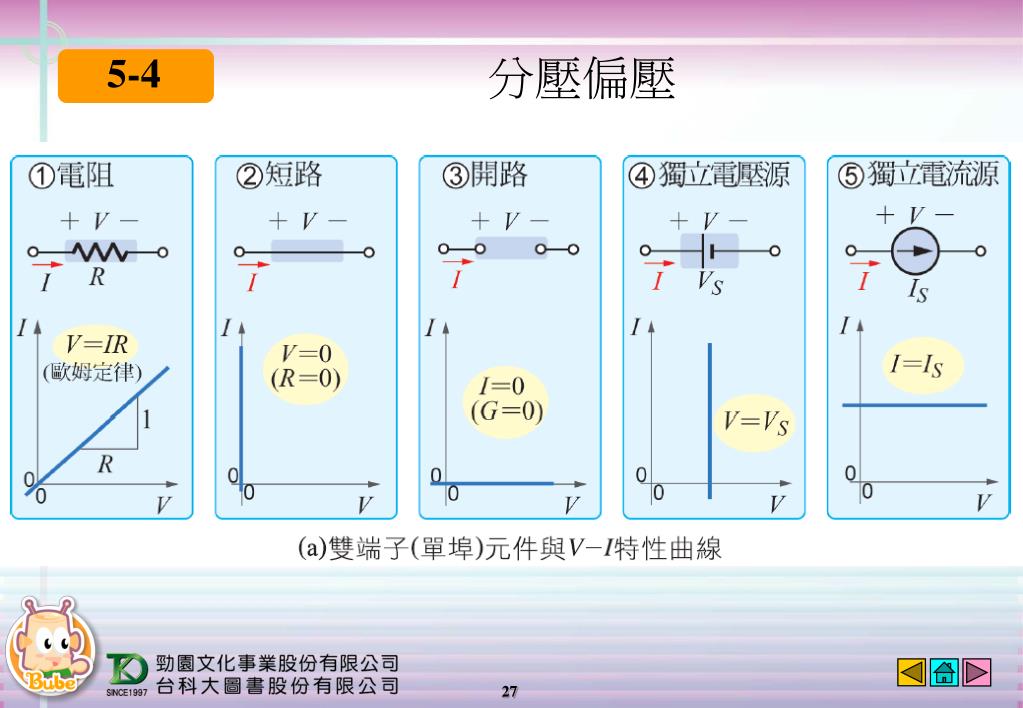

  27. 分壓偏壓 5-4

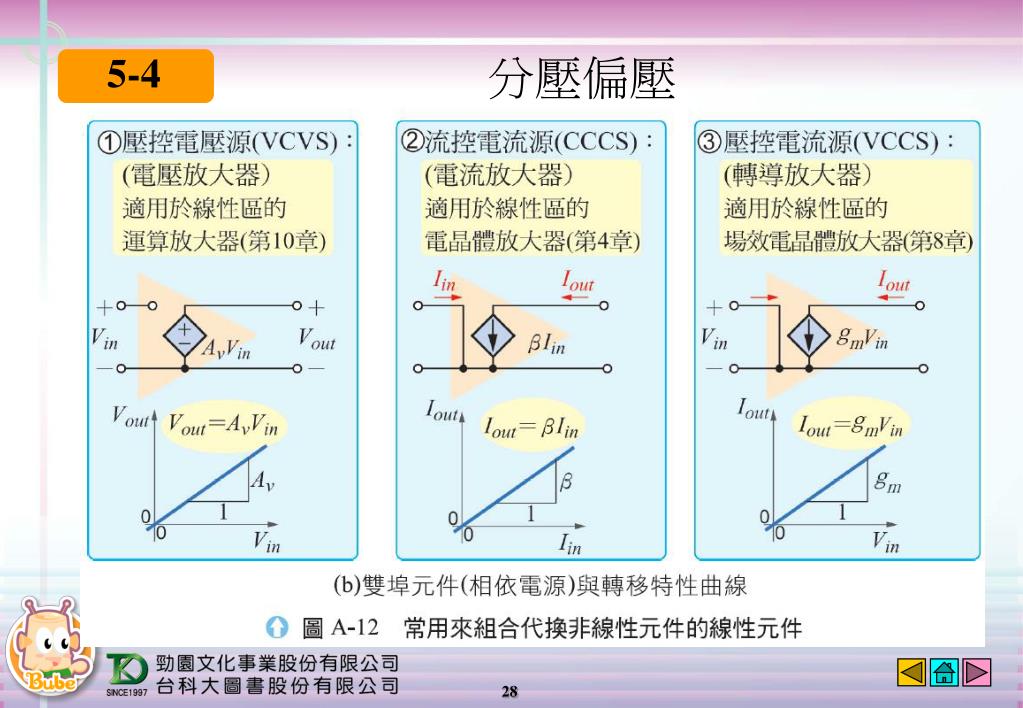

  28. 分壓偏壓 5-4
