  1. OPA 比較器

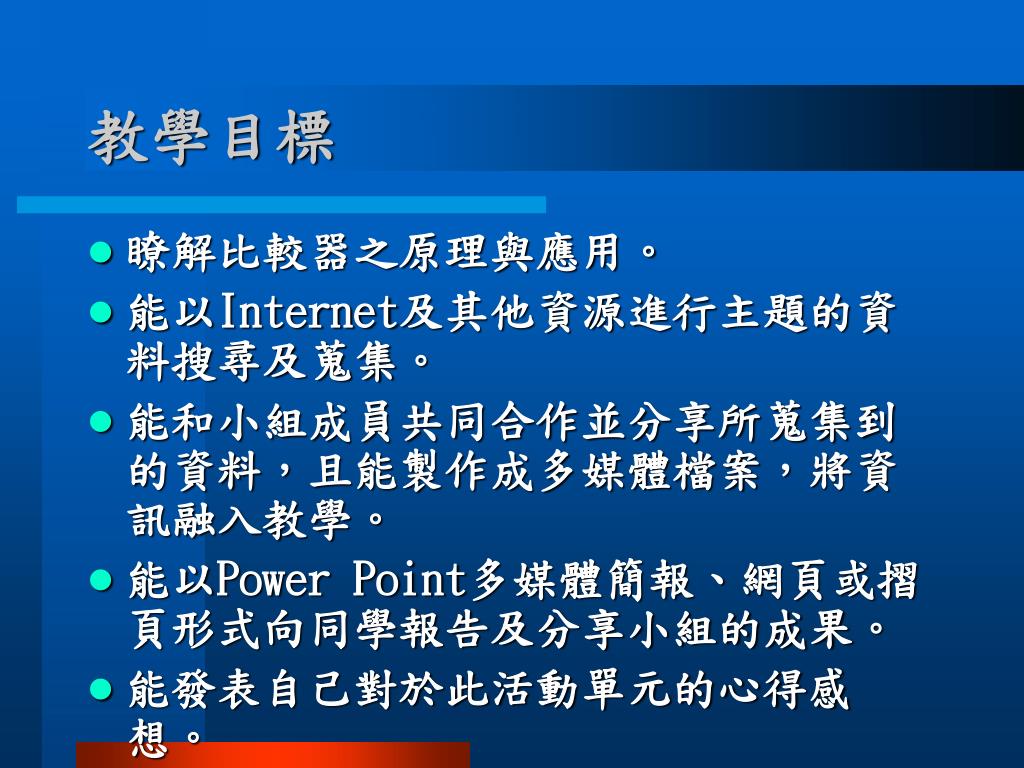

  2. 教學目標 • 瞭解比較器之原理與應用。 • 能以Internet及其他資源進行主題的資料搜尋及蒐集。 • 能和小組成員共同合作並分享所蒐集到的資料,且能製作成多媒體檔案,將資訊融入教學。 • 能以Power Point多媒體簡報、網頁或摺頁形式向同學報告及分享小組的成果。 • 能發表自己對於此活動單元的心得感想。

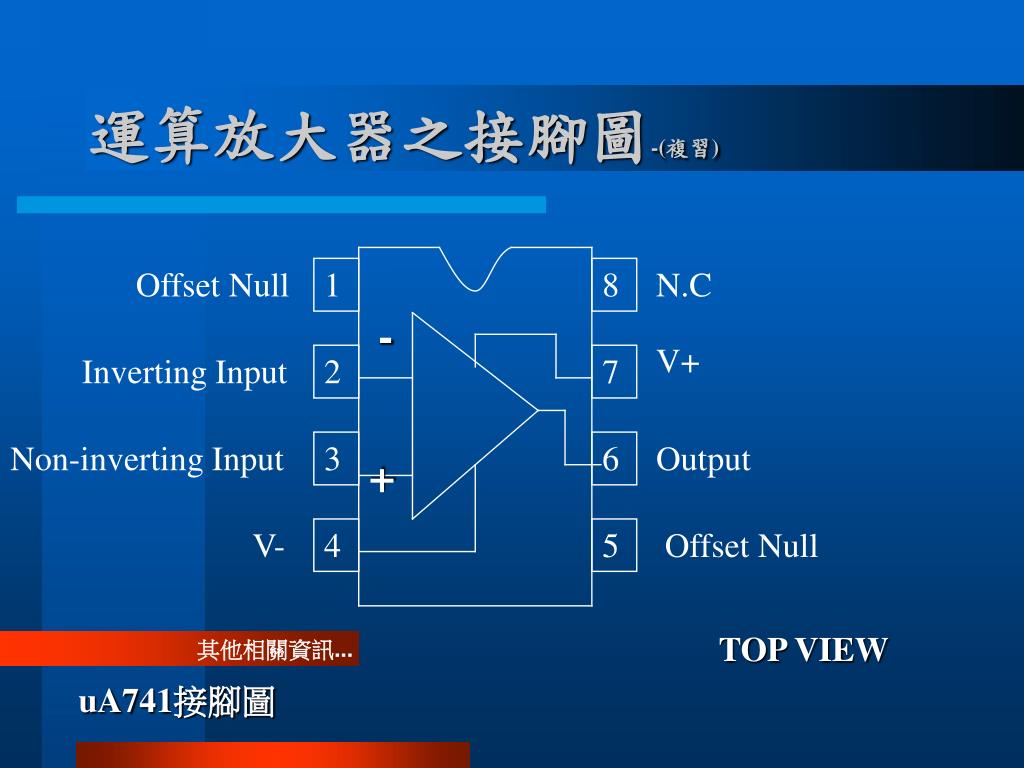

  3. 1 8 N.C Offset Null - V+ 2 7 Inverting Input 3 6 Output Non-inverting Input + 5 4 Offset Null V- 運算放大器之接腳圖-(複習) TOP VIEW 其他相關資訊... uA741接腳圖

  4. 比較器特色 • 無回授電阻(開迴路) • 輸出波形為正飽和或負飽和之矩形波 其他相關資訊... 矩形波:相當於方波,輸出只有正或負電壓。

  5. 比較器之定義 所謂比較器(comparators),乃是以輸入電壓和參考電壓互相比較的電路;在這種運用時,OPA 都是接成開迴路組態,使其有極高的增益,其輸入電壓係加在其中之一輸入端,而參考電壓則加在另一輸入端

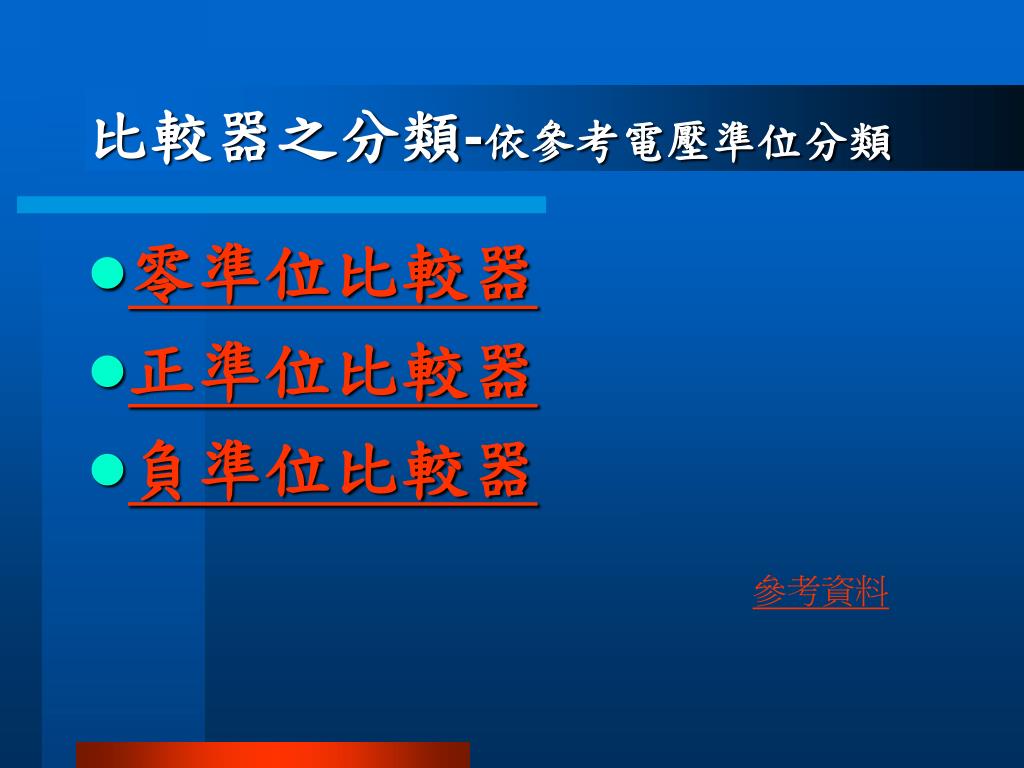

  6. 比較器之分類-依參考電壓準位分類 • 零準位比較器 • 正準位比較器 • 負準位比較器 參考資料

  7. 零準位比較器 • 特色: • 無參考電壓 • 輸入訊號可由正輸入端或負輸入端輸入。 • 電路圖 其他相關資訊... 正準位比較器 負準位比較器

  8. 原理 零準位比較器實驗電路 輸入訊號由此輸入 看!零參考電壓 實際接線圖 輸出波形

  9. 零準位比較器輸出波形

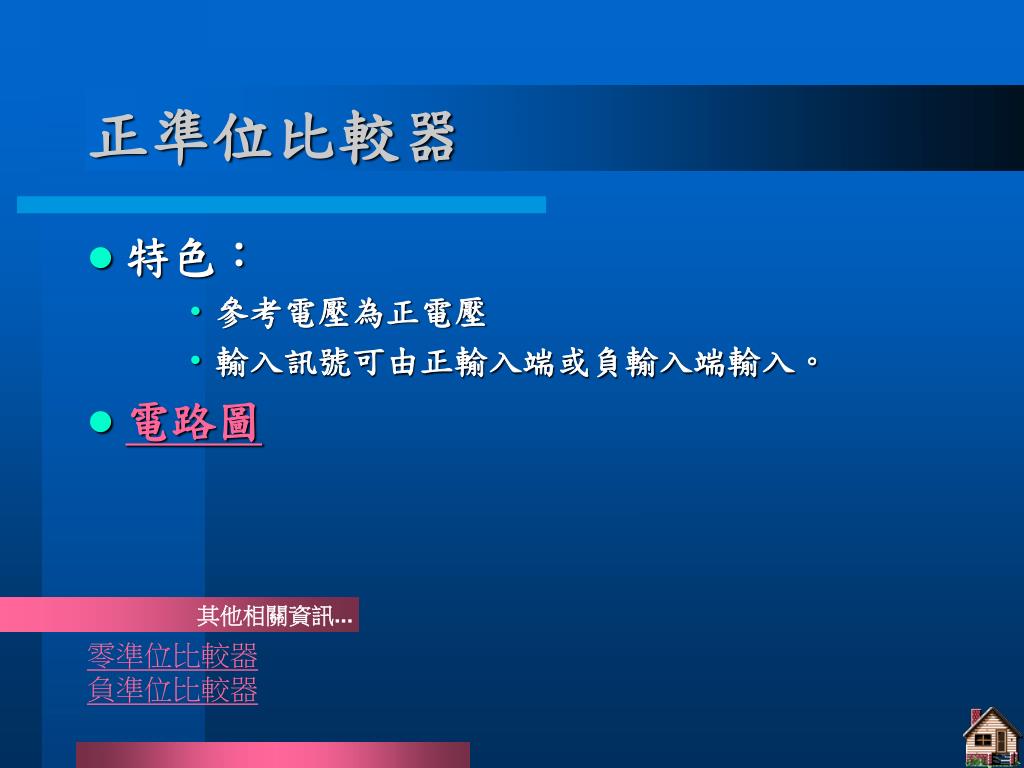

  10. 正準位比較器 • 特色: • 參考電壓為正電壓 • 輸入訊號可由正輸入端或負輸入端輸入。 • 電路圖 其他相關資訊... 零準位比較器 負準位比較器

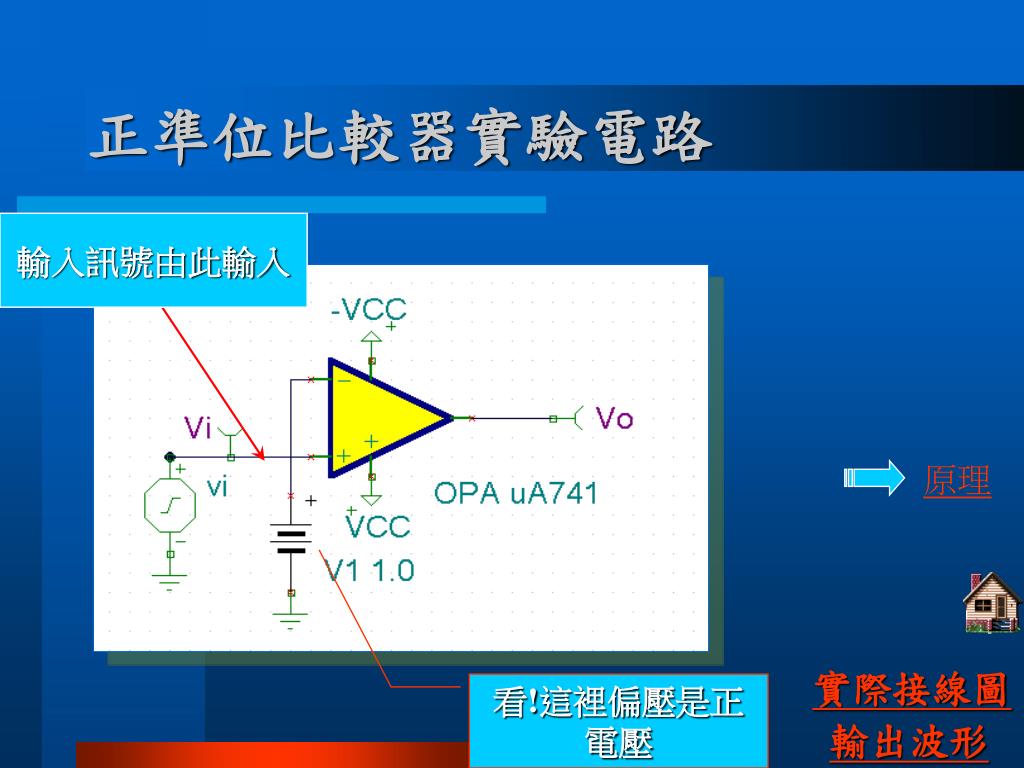

  11. 原理 正準位比較器實驗電路 輸入訊號由此輸入 實際接線圖 看!這裡偏壓是正電壓 輸出波形

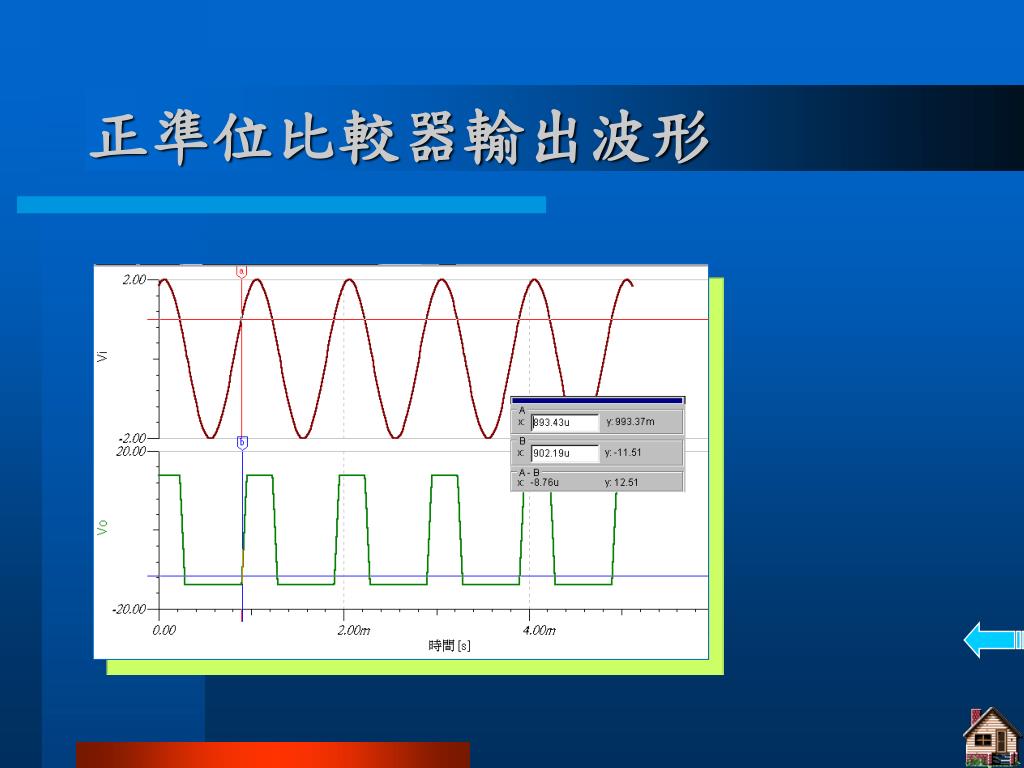

  12. 正準位比較器輸出波形

  13. 負準位比較器 • 特色: • 參考電壓為負電壓 • 輸入訊號可由正輸入端或負輸入端輸入。 • 電路圖 其他相關資訊... 正準位比較器 零準位比較器

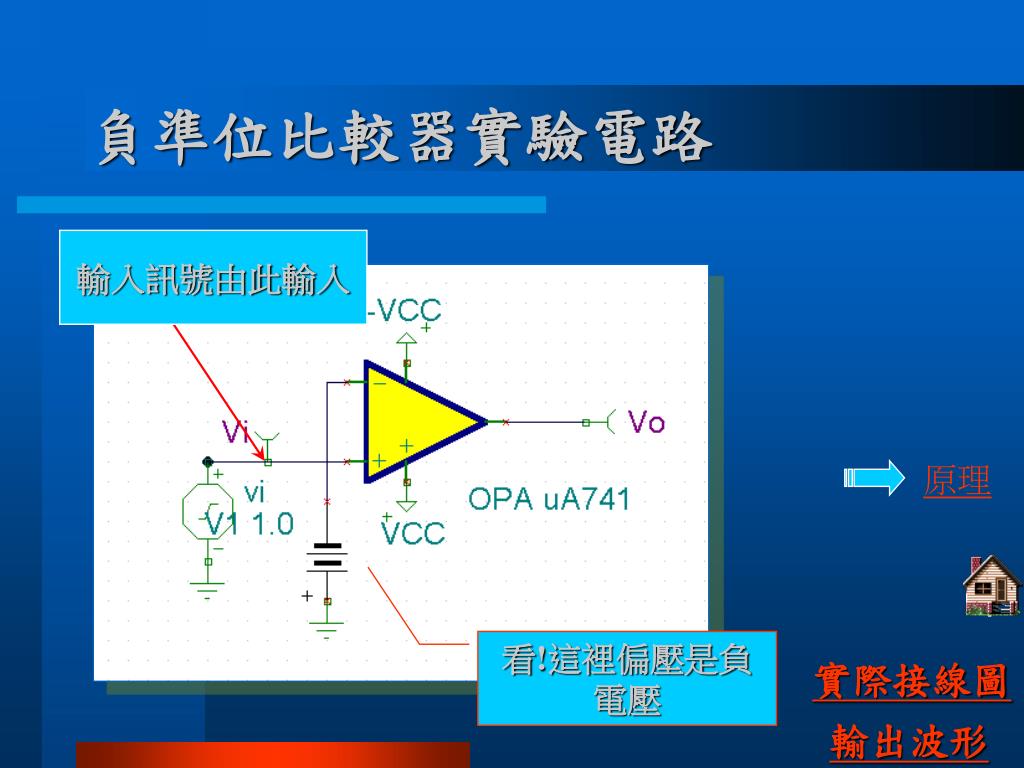

  14. 原理 負準位比較器實驗電路 輸入訊號由此輸入 看!這裡偏壓是負電壓 實際接線圖 輸出波形

  15. 負準位比較器輸出波形

  16. 參考資料 • 電子實習II課本 • 揚仁元/李月娥編著 • 龍騰文化事業公司 • 電機實習(二)上 • 郭塗註.黃錦華 編著 • 雙日文化事業無限公司 印行 • TINA電子電路分析及模擬v1.0中文版快速入門 • 張凱杰 編著 • 台科大圖書股份有限公司 • EDISON 3D電路模擬v1.0中文版快速入門 • 張凱杰編著 • 台科大圖書股份有限公司

  17. 休息一下 • 回想老師上課所講的唷。 回定義

  18. 零電壓比較器實際接線1 TO 2

  19. 零電壓比較器實際接線2

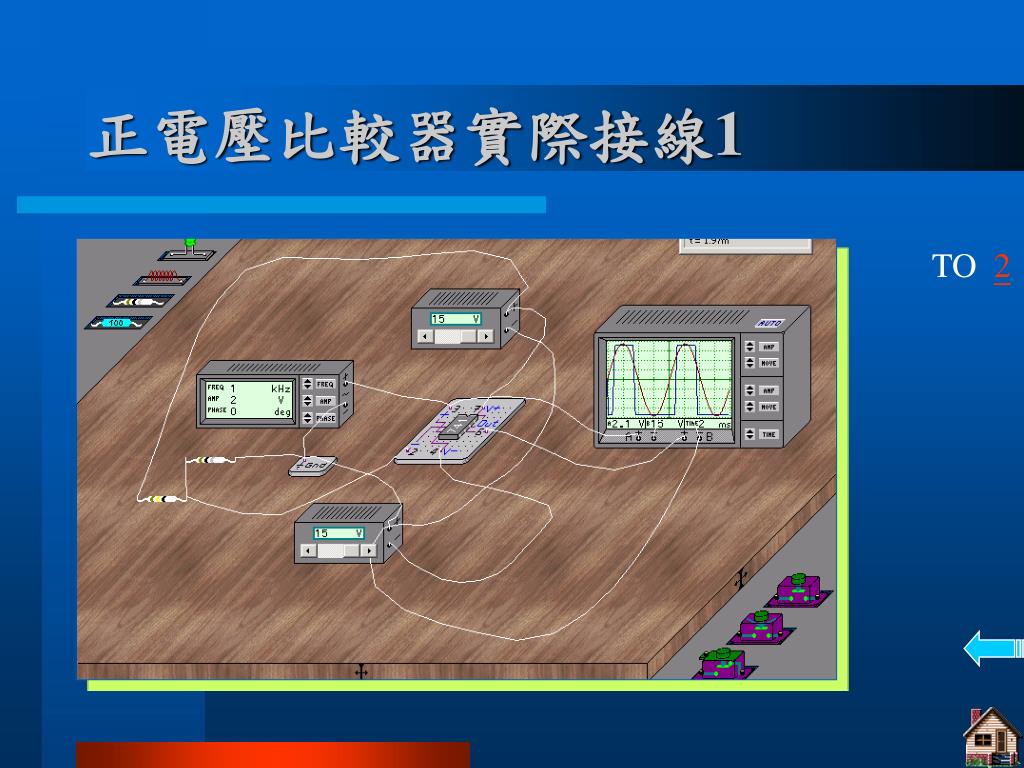

  20. 正電壓比較器實際接線1 TO 2

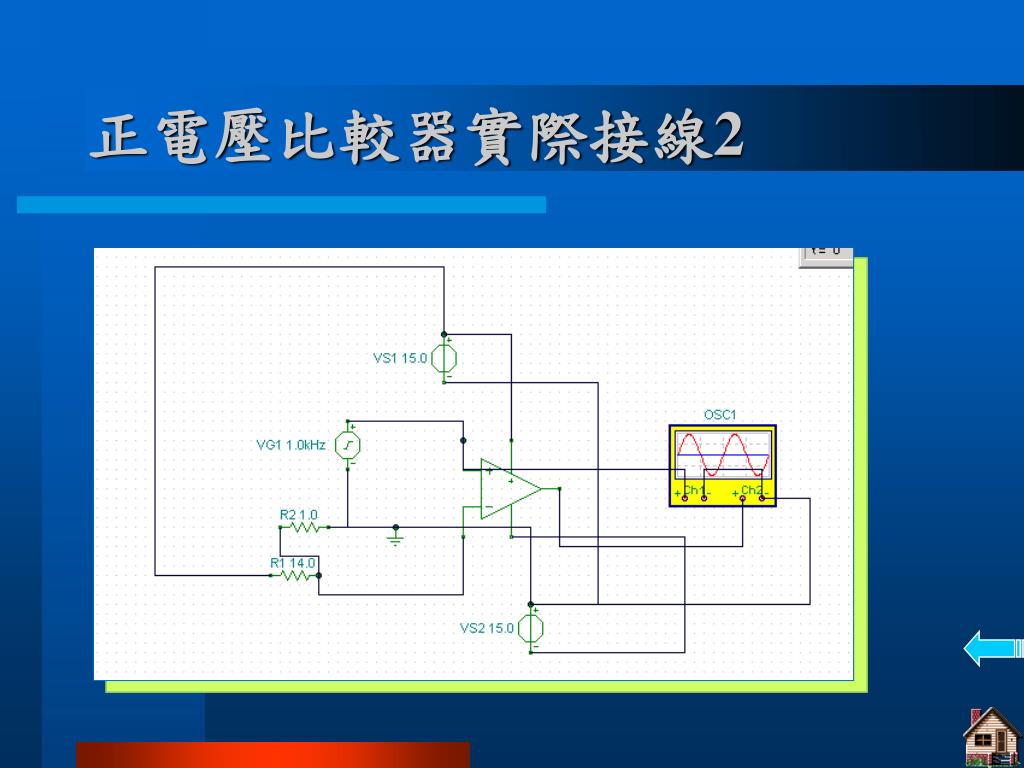

  21. 正電壓比較器實際接線2

  22. 負電壓比較器實際接線1 TO 2

  23. 負電壓比較器實際接線2

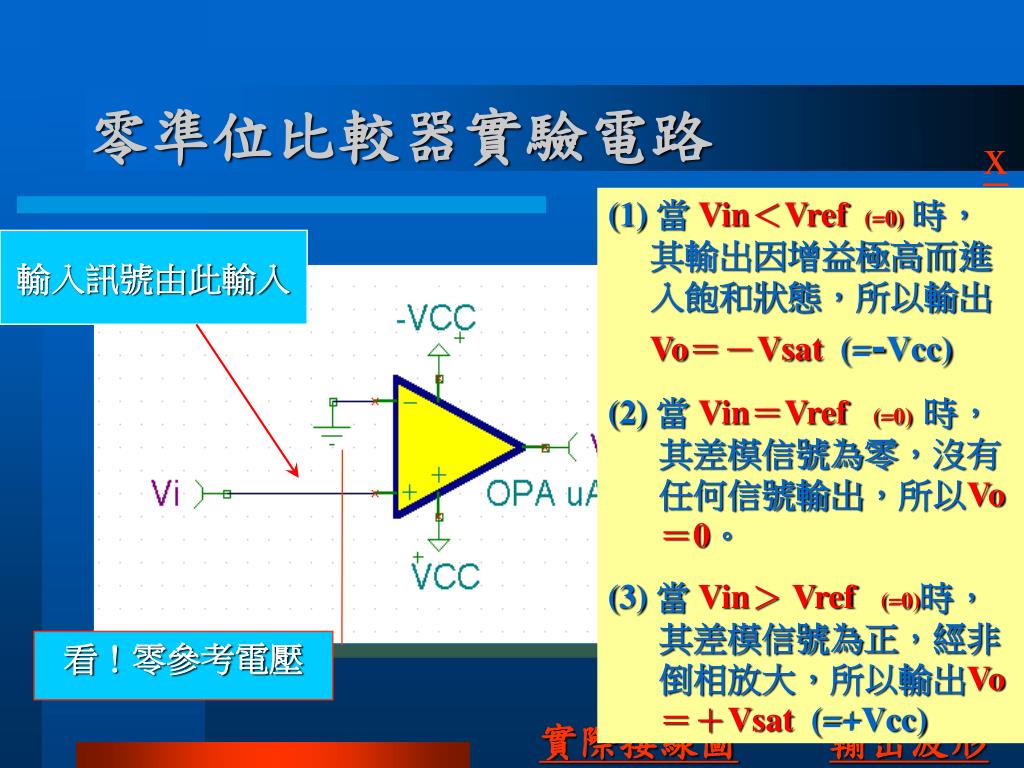

  24. x (1) 當 Vin<Vref (=0)時, 其輸出因增益極高而進 入飽和狀態,所以輸出 Vo=-Vsat  (=-Vcc) (2) 當 Vin=Vref(=0) 時, 其差模信號為零,沒有 任何信號輸出,所以Vo =0。 (3) 當 Vin> Vref(=0)時, 其差模信號為正,經非 倒相放大,所以輸出Vo =+Vsat  (=+Vcc) 原理 零準位比較器實驗電路 輸入訊號由此輸入 看!零參考電壓 實際接線圖 輸出波形

  25. x (1) 當 Vin<Vref (=+V)時, 其輸出因增益極高而進 入飽和狀態,所以輸出 Vo=-Vsat  (=-Vcc) (2) 當 Vin=Vref(=+V) 時, 其差模信號為零,沒有 任何信號輸出,所以Vo =0。 (3) 當 Vin> Vref(=+V)時, 其差模信號為正,經非 倒相放大,所以輸出Vo =+Vsat  (=+Vcc) 原理 正準位比較器實驗電路 輸入訊號由此輸入 實際接線圖 看!這裡偏壓是正電壓 輸出波形

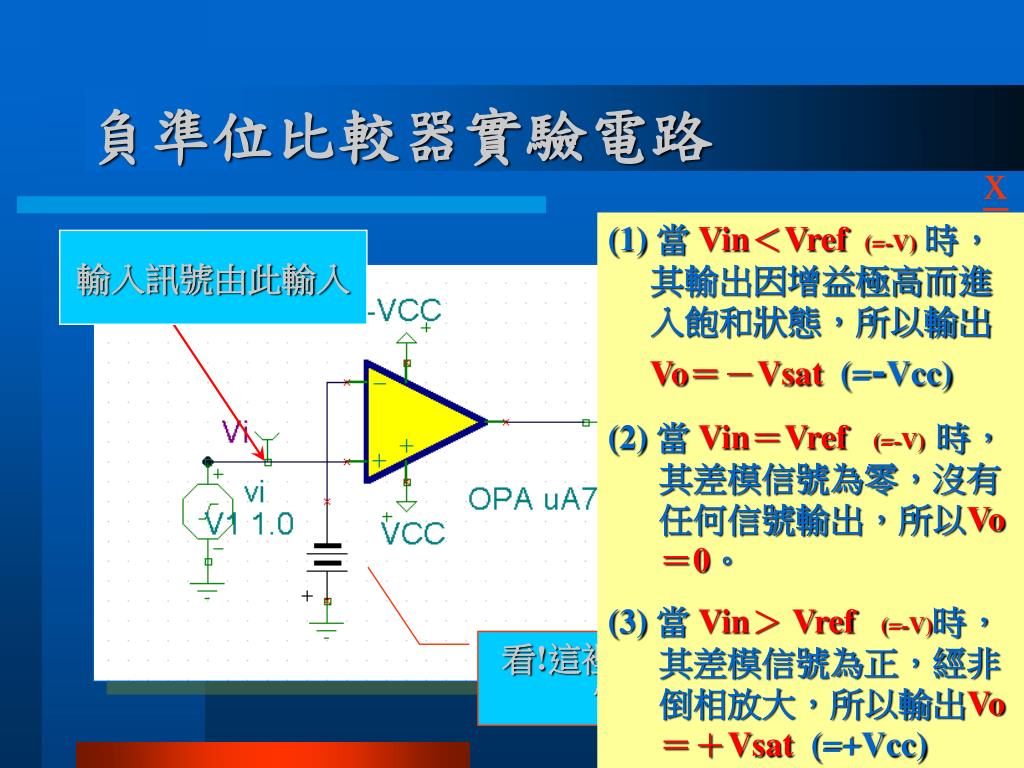

  26. x (1) 當 Vin<Vref (=-V)時, 其輸出因增益極高而進 入飽和狀態,所以輸出 Vo=-Vsat  (=-Vcc) (2) 當 Vin=Vref(=-V) 時, 其差模信號為零,沒有 任何信號輸出,所以Vo =0。 (3) 當 Vin> Vref(=-V)時, 其差模信號為正,經非 倒相放大,所以輸出Vo =+Vsat  (=+Vcc) 負準位比較器實驗電路 輸入訊號由此輸入 看!這裡偏壓是負電壓 實際接線圖 輸出波形
