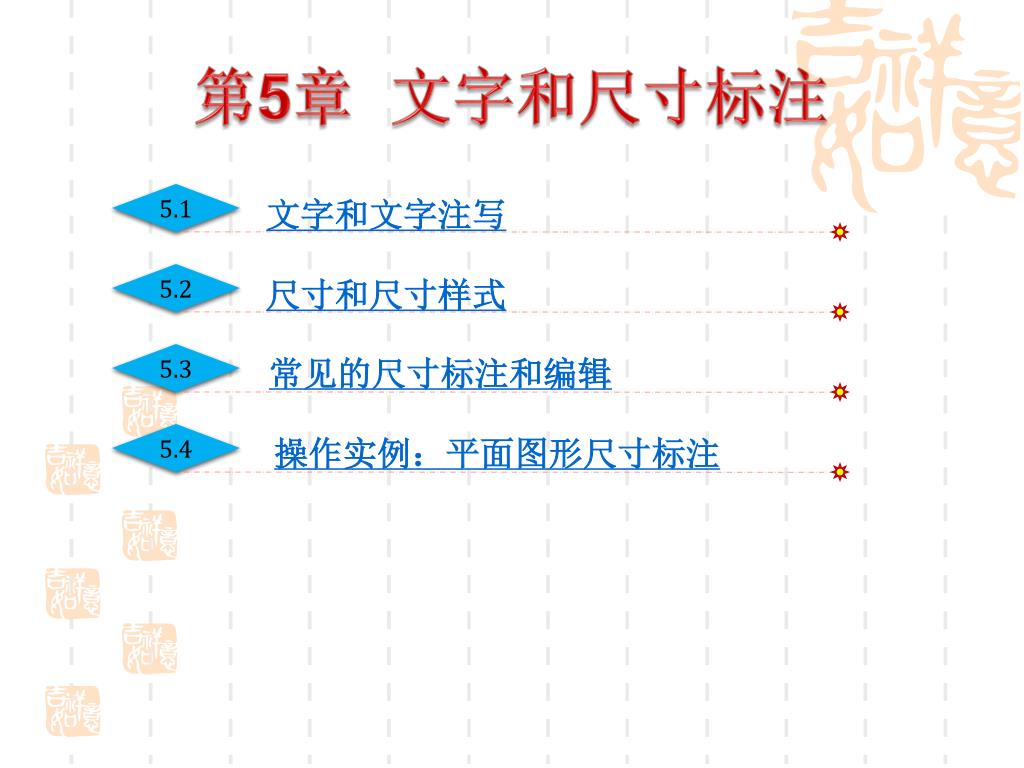

  1. 第5章文字和尺寸标注 5.1 5.2 5.3 5.4 文字和文字注写 尺寸和尺寸样式 常见的尺寸标注和编辑 操作实例：平面图形尺寸标注

  2. 5.1 文字和文字注写 • 5.1.1 文字标准 • 最新CAD标准GB/T 18229-2000规定了工程图中所用的字体应按GB/T 13362.4～13362.5—1992和GB/T 14691—1993要求并做到：字体端正、笔画清楚、排列整齐、间隔均匀。 • 图样中的汉字应写成仿宋字体，并应采用国家正式公布推行的简化字。

  3. 5.1.2 文字样式设置 启动文字样式设置有下列几种方式： 命令：Textpara。 图标1：“常用”→“标注”面板上的 → 。 图标2：“标注”→“标注样式”面板上的或“样式管理”图标的下拉选项“文字”。 图标3：在“工具”→“选项”面板中的“样式管理”图标的下拉选项“文字”。 菜单：单击“菜单”按钮，从弹出的菜单中选择“格式”→“文字”菜单命令。 （a） （b）

  4. 5.1.2 文字样式设置 （c） （d） 图5.1 文字样式设置命令方式

  5. 5.1.2 文字样式设置 执行“文字样式”命令后，弹出如图5.2所示的“文本风格设置”对话框。在这里，可以对文字样式进行修改、新建、删除等操作 图5.2 “文本风格设置”对话框

  6. 5.1.2 文字样式设置 • 1．修改文字样式 • 在“文本风格设置”对话框中，左侧框是以“树”的形式来显示已定义的文本样式，而右侧页面是左侧节点选定文字样式的具体参数值。 图5.3 中文单线体效果（西文为仿宋） • 2．新建文字样式 • 3．删除文字样式 • 4．设置当前文字样式

  7. 5.1.3 文字注写 • 启动“文字”注写命令可有下列几种方式： • 命令：Text。 • 图标1：“基本绘图”面板上的 。 • 图标2：“标注”→“标注”面板上的。 • 菜单：单击“菜单”按钮，从弹出的菜单中执行“绘图”→“文字”菜单命令。 • 1．指定两点 • 在这种方式下，当根据操作提示用鼠标指定要标注文字的矩形区域的第一角点和第二角点后，将弹出如图5.4所示的“文本编辑器”。 图5.4 文本编辑器

  8. 5.1.3 文字注写 （1）文字样式 （2）字体 （3）字高 （4）旋转角 （5）颜色 （6）对齐 （7）换行设置 （8）插入字符 图5.5 指定两点文字输入

  9. 5.1.3 文字注写 • 2．搜索边界 • 单击“文字”命令立即菜单，从弹出的下拉选项中选择“搜索边界”。 • 3．拾取曲线 • 单击“文字”命令立即菜单，从弹出的下拉选项中选择“拾取曲线”。 图5.6 “曲线文字参数”对话框

  10. 5.1.3 文字注写 （1）对齐方式 （2）文字方向 （3）风格 （4）字高 （5）字符间距 （6）曲线偏移 图5.7 曲线文字图例

  11. 5.1.4 文字编辑 编辑文字最直接的方法就是双击文字对象打开文字编辑方式。此时将自动弹出“文字编辑器”，在对话框中可对文字的内容与字形参数进行修改。

  12. 5.1.5 文字查找替换 启动“文字查找替换”命令可有下列几种方式： 命令：Textoperation。 图标：“标注”→“标注编辑”面板上的。 菜单：单击“菜单”按钮，从弹出的菜单中执行“修改”→“文字查找替换”菜单命令。 （1）查找字符 （2）替换字符 （3）搜索范围 （4）查找设置 （5）单击按钮将查找一次匹配内容并显示在“内容”框中。 图5.8 “文字查找替换”对话框

  13. 5.1.5 文字查找替换 （6）单击“选择所有”按钮将选中所有内容，单击“显示查找内容”按钮将定位到图纸的文字位置。 图5.9 “查找设置”对话框

  14. 5.1.6 操作体验：参数表注写 表格中单元格的行高和列宽都有一些不成文的规定：当文字高度为h时，单元格的行高通常为1.4～2h，列宽最小不少于n×h（n为字数）。这样，对于齿轮的参数表绘制可有如图5.10所示的表格尺寸。 图5.10 齿轮参数表

  15. 5.1.6 操作体验：参数表注写 • 1．绘制参数表 • （1）新建一个基于BLANK模板的电子图板文档。在“常用”→“属性”功能区面板中，单击图层组合框前面的图标，启动图层设置命令。弹出“层设置”对话框，然后按GB/T 18229-2000修改各图线的颜色。 图5.11 “层设置”对话框 图5.12 绘制参数表格线

  16. 5.1.6 操作体验：参数表注写 • 2．注写标题栏 • （1）单击“菜单”图标按钮，从弹出的下拉菜单中执行“格式”→“文字”菜单命令。弹出“文本风格设置”对话框。 • （2）在“风格名称”编辑框中输入文本风格名称“正标50”，单击按钮后，在对话框左侧“树”的最下面的节点中可以看到新建的文本风格名称。 图5.13 创建并配置“正标50”文本样式

  17. 5.1.6 操作体验：参数表注写 （3）类似地，再创建一个文本样式，名称为“斜标35”，其参数设置如图5.14所示。 图5.14 创建并配置“斜标35”文本样式

  18. 5.1.6 操作体验：参数表注写 （4）将功能区面板切换到“标注”页面，单击文本样式组合框，从弹出的下拉文本风格选项中选择“正标50”，将当前文本风格切换为“正标50”，如图5.15所示。 图5.15 切换当前文字样式

  19. 5.1.6 操作体验：参数表注写 （5）单击“标注”面板上的文字图标，启动文字命令。 图5.16 标注汉字

  20. 5.1.6 操作体验：参数表注写 （6）将当前文本风格切换为“斜标35”，启动文字命令。 （7）当注写“20°”文字时，输入“20”后，单击“插入”组合框。 （8）按【Home】键显示全部。绘出全部参数表。 图5.17 特殊文字注写

  21. 5.2 尺寸和尺寸样式 • 5.2.1 尺寸标注基本规则 • （1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度和比例无关。 • （2）图样中（包括技术要求和其他说明）的线性尺寸，以mm为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。 • （3）图样中所标注的尺寸，为该图样所示机件最后完工尺寸，否则应另加说明。 • （4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

  22. 5.2.2 尺寸组成 • 1．尺寸界线 • 2．尺寸线 图5.18 尺寸的组成

  23. 5.2.2 尺寸组成 • 3．尺寸线终端 • 箭头：适用于各种类型的图样。 • 斜线：用细实线绘制，图中h为字体高度。 （a）箭头（b）斜线 图5.19 尺寸线终端

  24. 5.2.2 尺寸组成 （b） • 4．尺寸数字 • 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。线性尺寸的数字一般应按图所示的方向注写，并尽可能避免在图示30°范围内标注尺寸。 图5.20 线性尺寸标注方向

  25. 5.2.3 尺寸样式设置 启动尺寸样式设置有下列几种方式： 命令：Dimpara。 图标1：“常用”→“标注”面板上的 → 。 图标2：“标注”→“标注样式”面板上的或“样式管理”图标的下拉选项“尺寸”。 图标3：在“工具”→“选项”面板中的“样式管理”图标的下拉选项“尺寸”。 菜单：单击“菜单”按钮，从弹出的菜单中执行“格式”→“尺寸”菜单命令。 图5.21 “标注风格设置”对话框

  26. 5.2.3 尺寸样式设置 • 1．修改尺寸样式 • （1）直线和箭头 图5.22 “尺寸线”参数图例 图5.23 “尺寸界线”参数图例 图5.24 尺寸线的终端类型图例

  27. 5.2.3 尺寸样式设置 （2）文本 ① 文本风格 ② 文本颜色 ③ 文字字高 ④ 文本边框 图5.25 “文本”界面

  28. 5.2.3 尺寸样式设置 在“文本位置”区域中，包含下列几个参数，用来控制尺寸文本与尺寸线的位置关系。 图5.26 文本位置方式图例

  29. 5.2.3 尺寸样式设置 （3）调整 单击“调整”标签出现如图的界面，用来调整文字、箭头等关系。 它分为“调整选项”、“文本位置”、“比例”和“优化”4个区域。 图5.27 “调整”界面

  30. 5.2.3 尺寸样式设置 ① 边界线内放不下文字和箭头时，从边界线内移出 ② 若不能放在边界内，则不绘制箭头 图5.28 不同调整方式的效果

  31. 5.2.3 尺寸样式设置 （4）单位 单击“单位”标签出现如图的界面，它分为“线性标注”和“角度标注”两个区域。 图5.29 “单位”界面

  32. 5.2.3 尺寸样式设置 （5）换算单位 单击“换算单位”标签出现如图的界面，用来指定标注测量值时是否显示换算单位，以及对换算单位的格式和精度进行设置。 图5.30 “换算单位”界面

  33. 5.2.3 尺寸样式设置 （6）公差 单击“公差”标签出现如图5.31所示的界面，用来控制标注文字中公差和换算尺寸公差的格式及显示，它分为“公差”和“换算值公差”两个区域。 图5.31 “公差”界面

  34. 5.2.3 尺寸样式设置 （7）尺寸形式 单击“尺寸形式”标签出现如图的界面，包含下列几个参数，用来控制弧长标注和引出点。 图5.32 “尺寸形式”界面

  35. 5.2.3 尺寸样式设置 ① 弧长标注形式 ② 弧长符号形式 ③ 引出点形式 图5.33 “弧长标注形式”参数含义图例

  36. 5.2.3 尺寸样式设置 • 2．新建尺寸样式 • 3．删除尺寸样式 • 4．设置当前尺寸样式 图5.34 切换当前尺寸样式

  37. 5.2.4 操作体验：创建符合国标的尺寸样式 • 1．问题解答 • 对于第2个问题比较容易解决，当遇到连续几个较小的尺寸时，标注后，可通过修改尺寸标注来达到。难就难在第1问题上，目前通过CAXA电子图板自身是无法很好解决的，但可以借助第三方（如AutoCAD）中的有关字体（形文本）来解决。例如，下面的步骤就是在CAXA电子图板安装AutoCAD中的字体： • （1）找到并打开CAXA电子图板2009R2的字体文件夹“\Program Files\CAXA\CAXA DRAFT\2009\Font”。 • （2）安装AutoCAD 2007（或以上版本）后，在其字体文件夹（“\Program Files\ AutoCAD 2007\Fonts”）中，将“gbeitc.shx”和“gbenor.shx”复制到CAXA电子图板2009R2的字体文件夹中。

  38. 5.2.4 操作体验：创建符合国标的尺寸样式 • 2．创建尺寸样式 • 具体创建过程如下： • （1）新建一个基于BLANK模板的电子图板文档。单击“菜单”图标按钮，从弹出的下拉菜单中选择“格式”→“文字”菜单命令，弹出“文本风格设置”对话框。 • （2）单击按钮，弹出一消息对话框，提示“新建风格后将自动保存，确认新建吗？”，单击按钮。 图5.35 创建新的文本风格

  39. 5.2.4 操作体验：创建符合国标的尺寸样式 （3）单击菜单图标按钮，从弹出的下拉菜单中执行“格式”→“尺寸”菜单命令。 （4）将“标注风格设置”对话框右侧页面切换到“直线和箭头”标签页面，将“箭头大小”设为“3.99”，再切换到“文本”标签，单击“文本风格”组合框，从弹出的下拉选项中选择“国际”，如图5.36所示的加框标记外。 图5.36 修改文本风格

  40. 5.2.4 操作体验：创建符合国标的尺寸样式 （5）将“标注风格设置”对话框右侧页面切换到“调整”标签页面，将“文本位置”选定为“尺寸线上方，带引出线”，如图5.37所示的加框标记处。 图5.37 修改调整选项

  41. 5.3 常见的尺寸标注和编辑 图样绘制除图形外，更重要的是进行尺寸标注。在CAXA电子图板中，所有的尺寸标注和编辑命令均放置在“标注”功能选项卡上，而将常用的标注命令放置在“常用”功能选项卡上的“标注”面板上，如图5.38所示。 图5.38 标注命令图标布局

  42. 5.3.1 尺寸标注命令 CAXA电子图板的“尺寸标注”命令有下列几种启动方式： 命令：Dim。 图标1：“常用”→“标注”面板上的。 图标2：“标注”→“标注”面板上的。 菜单：单击“菜单”按钮，从弹出的菜单中执行“标注”→“尺寸标注”菜单下的各子菜单命令。 表5.1 “尺寸标注”子命令执行方式

  43. 5.3.2 线性尺寸标注 • 1．单个图元对象 • 对于单个图元的线性尺寸标注，可单击“常用”→“标注”面板上的尺寸标注图标，启动尺寸标注命令。 • （1）立即菜单“1”用来指定尺寸标注类型，默认为“基本标注”（后面还会讨论）。 • （2）立即菜单“2”用来指定尺寸数值文本的文字书写方向，它有3种方式：“文字平行”、“文字水平”和“ISO标准”，如图5.39所示。 图5.39 尺寸数值书写方式

  44. 5.3.2 线性尺寸标注 （3）立即菜单“3”用来在“标注长度”和“标注角度”之间进行切换。 （4）在“标注长度”方式下，立即菜单“4”可将“长度”方式切换为“直径”方式， （5）在“标注长度”方式下，立即菜单“5”用来在“平行”和“正交”方式之间进行切换。 （6）在“标注长度”方式下，立即菜单“6”用来在“文字居中”和“文字拖动”方式之间进行切换。 （7）立即菜单中的“前缀”和“后缀”分别位于“基本尺寸”的前面和后面，连同“基本尺寸”一起构成完整的尺寸数字。 图5.40 标注直线的角度

  45. 5.3.2 线性尺寸标注 • 2．两个图元对象 • 在基本标注中，拾取一个图元后，操作提示为“拾取标注元素或点取第一点：”。若此时再拾取另一个图元，则CAXA电子图板将根据两次拾取的图元不同，自动识别要标注的两个图元之间的相应尺寸。如图5.41所示，是点与另一个图元的基本标注图例。 图5.41 拾取点与另一个图元的基本标注图例

  46. 5.3.2 线性尺寸标注 （1）点和点的标注 （2）点和直线的标注 （3）点和圆或圆弧的标注 （4）直线和直线的标注 （5）直线和圆或圆弧的标注 图5.42 拾取直线与另一个图元的基本标注图例

  47. 5.3.2 线性尺寸标注 （6）圆（或圆弧）和圆（或圆弧）的标注 图5.43 拾取两个圆（或圆弧）的基本标注图例

  48. 5.3.3 基准和连续标注 • 1．基准标注 • 例如，对于如图所示的基准标注。 图5.44 基准标注图例

  49. 5.3.3 基准和连续标注 • 2．连续标注 • 例如，对于如图所示的连续标注。 图5.45 连续标注图例

  50. 5.3.4 角度尺寸标注 • 1．三点角度 • 例如，标注图5.46（a）图角度。 • 2．角度连续标注 • “角度连续标注”可实现多个角度尺寸的串联标注（链式标注），标注的尺寸线圆弧在同一个圆上。例如，标注图5.46（b）图连续角度尺寸。 图5.46 角度尺寸标注
