  1. ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε.ΕΝΕΡΓΕΙΑΚΗ ΑΞΙΟΠΟΙΗΣΗ ΒΙΟΜΑΖΑΣ ΦΙΛΙΠΠΟΠΟΥΛΟΣΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε.1ο ΧΛΜ ΝΕΟΧΩΡΟΥΔΑΣ – ΘΕΣΣΑΛΟΝΙΚΗΣΤ.Θ. 301, Τ.Κ. 570 08, ΘΕΣΣΑΛΟΝΙΚΗΤΗΛ. 2310 785840, ΦΑΞ. 2310 785841e-mail: info@nphilippopoulos.gr, http://www.biomass.com.gr ΕΦΑΡΜΟΓΕΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΓΙΑ ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΗ ΜΕ ORC – ΕΚΜΕΤΑΛΛΕΥΣΗ ΤΗΣ ΘΕΡΜΟΤΗΤΑΣ ΤΩΝ ΚΑΥΣΑΕΡΙΩΝ ΚΑΙ ΤΗΣ ΑΠΟΡΡΙΠΤΟΜΕΝΗΣ ΘΕΡΜΟΤΗΤΑΣ

  2. Από το1974 ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ • Μελέτη, σχεδιασμός και κατασκευή • βιομηχανικών μονάδων ενεργειακής αξιοποίησης • βιομάζας και στερεών αποβλήτων <100 εκτελεσθέντα έργα → Ενεργειακή αξιοποίηση: ΤΕΜΑΧΙΑ ΞΥΛΟΥ - ΤΣΙΠΣ - ΠΛΑΝΙΔΙΑ ΑΠΟΡΡΙΜMΑΤΑ ΕΚΚΟΚΚΙΣΤΗΡΙΩΝ ΟΡΥΖΟΦΛΟΙΟ ΑΠΟΡΡΙΜMΑΤΑ ΚΟΡΜΟΠΛΑΤΕΙΑΣ ΠΥΡΗΝΕΣ ΡΟΔΑΚΙΝΩΝΣΚΟΝΗ ΛΕΙΑΝΣΕΩΣ (ΞΥΛΟΥ) ΣΤΕΡΕΑ ΑΠΟΒΛΗΤΑ (ΠΤΗΝΑΛΕΥΡΑ, ΛΑΣΠΗ ΒΙΟΛΟΓΙΚΟΥ ΚΑΘΑΡΙΣΜΟΥ) • →175.000 Τόνοι ισοδυνάμου πετρελαίου • εξοικονόμηση κάθε χρόνο Ποιοι είμαστε

  3. 21.455.000 Τόνοι ισοδυνάμου πετρελαίου ετήσια εθνική κατανάλωση ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ →2.000.000 τόνοι ισοδυνάμου πετρελαίου εξοικονομήθησαν από το σύνολο των εκτελεσθέντων έργων μας μέχρι σήμερα →0,8%ανά έτος της ετησίας εθνικής κατανάλωσης → Δυνατότητα κάλυψης 20% των ενεργειακών αναγκών μόνο από την αξιοποίηση της βιομάζας • Ηξηξκ 0,8% Η συνεισφορά μας

  4. ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΕΙΣΑΓΩΓΗ ΠΟΛΙΤΙΚΟ & ΝΟΜΟΘΕΤΙΚΟ ΕΠΙΠΕΔΟ ΜΟΝΟΔΡΟΜΟΣ ΟΙ ΕΠΕΝΔΥΣΕΙΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΚΑΙ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ • Επιβολή αυστηρότερης περιβαλλοντικής νομοθεσίας • Διοξείδιο του άνθρακα ως εμπορικό προϊόν και δημιουργία χρηματιστηρίου ρύπων • Οικονομικά κίνητρα σε επενδύσεις αξιοποίησης ανανεώσιμων πηγών ενέργειας + ΒΙΟΜΗΧΑΝΙΚΟ ΕΠΙΠΕΔΟ • Υιοθέτηση παραγωγικών διαδικασιών χαμηλού κόστους λόγω ανταγωνισμού • Αντικατάσταση καταναλισκόμενων ορυκτών καυσίμων • Ανεξαρτησία στην προμήθεια της ενέργειας

  5. ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΠΕΡΙΕΧΟΜΕΝΑ ΠΑΡΟΥΣΙΑΣΗΣ ALFA WOOD ΠΙΝΔΟΣ Α.Ε.Β.Ε. Βιομηχανία παραγωγής Ινοσανίδας μέσης πυκνότητας (MDF) Τοποθεσία: Μαυραναίοι Γρεβενών Ενεργειακή αξιοποίηση υπολειμμάτων κορμοπλατείας (φλούδες κλπ) ALFA WOOD ΝΕΥΡΟΚΟΠΙ Α.Ε.Β.Ε. Βιομηχανία παραγωγής Pellets και βαμμένων ξυλοτεμαχιδίων Τοποθεσία:Νευροκόπι Δράμας Ενεργειακή αξιοποίηση υπολειμμάτων κορμοπλατείας (φλούδες κλπ)

  6. ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ALFA WOOD ΠΙΝΔΟΣ ΑΕΒΕ Τοποθεσία: Μαυραναίοι Γρεβενών Προϊόν: Ινοσανίδα μέσης πυκνότητας (MDF) Καύσιμη ύλη: Υπολείμματα ξυλείας (φλούδες κλπ) Λέβητες: Διαθερμικού ελαίου 7,5 MWth και 10 MWth αντίστοιχα Εναλλάκτης: Ελαίου–Ατμού ατμοπαραγωγής 12 tn/h στα 18 bar Έναρξη λειτουργίας: Μάρτιος 2006

  7. ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ALFA WOOD ΠΙΝΔΟΣ ΑΕΒΕ ΣΥΝΟΛΙΚΗ ΘΕΡΜΙΚΗ ΙΣΧΥΣ ΛΕΒΗΤΩΝ ΔΙΑΘΕΡΜΙΚΟΥ ΕΛΑΙΟΥ : 10 + 7,5 = 17,5 MWth ΘΕΡΜΟΚΡΑΣΙΑ ΕΞΟΔΟΥ ΕΛΑΙΟΥ : 270 °C ΕΤΗΣΙΑ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ΑΠΟ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΟΡΥΚΤΩΝ ΚΑΥΣΙΜΩΝ (ΜΑΖΟΥΤ) : 6.000 tn

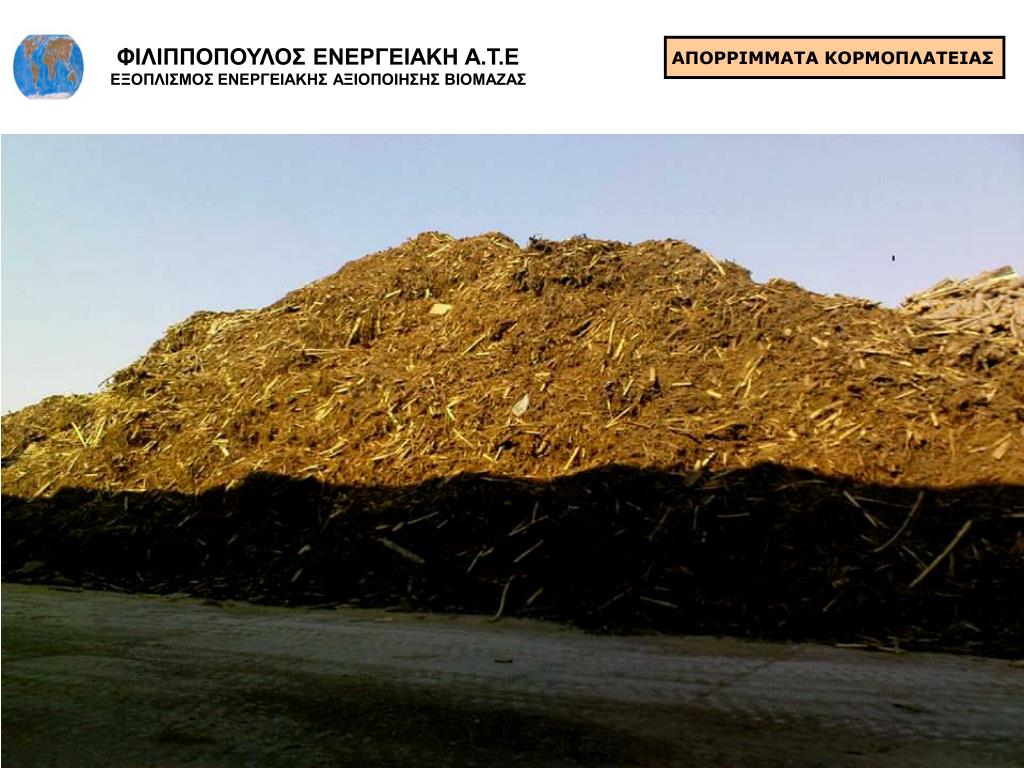

  8. ΑΠΟΡΡΙΜΜΑΤΑ ΚΟΡΜΟΠΛΑΤΕΙΑΣ ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ

  9. ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΙΔΙΟΤΗΤΕΣ ΚΑΥΣΙΜΟΥ ΥΛΙΚΟΥ Φυσικοχημικά χαρακτηριστικά απορριμμάτων κορμοπλατείας (Εργαστήριο Εφαρμοσμένης Θερμοδυναμικής, καθ. Ζήσης Σαμαράς) Διάγραμμα Tanner

  10. ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΣΧΗΜΑΤΙΚΟ ΔΙΑΓΡΑΜΜΑ ΡΟΗΣ ΚΟΡΜΟΠΛΑΤΕΙΑ ΑΠΟΘΗΚΕΥΣΗ & ΕΠΕΞΕΡΓΑΣΙΑ ΥΠΟΛΕΙΜΜΑΤΑ ΚΟΡΜΟΠΛΑΤΕΙΑΣ ΚΑΥΣΗ ΚΑΥΣΑΕΡΙΑ – ΑΤΜΟΣ – ΔΙΑΘΕΡΜΙΚΟ ΛΑΔΙ ΞΗΡΑΝΣΗ ΙΝΑΣ ΠΡΕΣΣΑΡΙΣΜΑ MDF, ΜΕΛΑΜΙΝΗΣ, ΚΑΠΛΑΜΑ - ΕΠΕΝΔΥΣΕΙΣ ΔΙΑΘΕΡΜΙΚΟ ΛΑΔΙ 270 C ΕCONOMIZER ΘΕΡΜΑΝΣΗ ΕΡΓΟΣΤΑΣΙΟΥ ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ ΠΩΛΗΣΕΙΣ

  11. ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΤΡΟΦΟΔΟΣΙΑ ΚΑΥΣΙΜΟΥ

  12. ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΛΕΒΗΤΕΣ ΒΙΟΜΑΖΑΣ

  13. ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΕΞΟΠΛΙΣΜΟΣ ΛΕΒΗΤΟΣΤΑΣΙΟΥ

  14. ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΣΑΚΟΦΙΛΤΡΑ

  15. ΓΡΑΦΙΚΟ ΠΕΡΙΒΑΛΛΟΝ ΕΛΕΓΧΟΥ PLC – SCADA ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΛΕΒΗΤΑΣ 1 (7,5 MWth)

  16. ΓΡΑΦΙΚΟ ΠΕΡΙΒΑΛΛΟΝ ΕΛΕΓΧΟY PLC - SCADA ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΛΕΒΗΤΑΣ 2(10 MWth)

  17. ΓΡΑΦΙΚΟ ΠΕΡΙΒΑΛΛΟΝ ΕΛΕΓΧΟΥ PLC – SCADA ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΣΥΣΤΗΜΑ ΚΑΘΑΡΙΣΜΟΥ ΚΑΥΣΑΕΡΙΩΝ & ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ

  18. ΣΥΜΠΑΡΑΓΩΓΗ ΜΕ ΔΙΑΘΕΡΜΙΚΟ ΛΑΔΙ (ORC cycle) Καθαρισμός Καυσαερίων Θερμό Λάδι 305 °C Λεβητοστάσιο 24% MWel ORC unit Νερό 35 – 90 °C Βιομάζα Θερμοκήπια Ξηραντήρια Απόρριψη

  19. ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ MONAΔΑΣ ORC 1 MWel

  20. ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΓΕΝΙΚΗ ΑΠΟΨΗ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΣΤΟ ΣΤΑΔΙΟ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ Τοποθεσία: Νευροκόπι Δράμας Προϊόν: Pellets και βαμμένα ξυλοτεμαχίδια Καύσιμη ύλη: Υπολείμματα ξυλείας (φλούδες κλπ) Θάλαμος καύσης: Ισχύς 10MWth Έναρξη λειτουργίας: Νοέμβριος 2010

  21. ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΣΧΗΜΑΤΙΚΟ ΔΙΑΓΡΑΜΜΑ ΡΟΗΣ ΚΟΡΜΟΠΛΑΤΕΙΑ ΑΠΟΘΗΚΕΥΣΗ & ΕΠΕΞΕΡΓΑΣΙΑ ΥΠΟΛΕΙΜΜΑΤΑ ΚΟΡΜΟΠΛΑΤΕΙΑΣ ΚΑΥΣΗ 320 0C ΚΑΥΣΑΕΡΙΑ 900 0C ΞΗΡΑΝΣΗ ΠΡΟΪΟΝΤΟΣ 180 0C ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΗ - ORC ΠΑΡΑΓΩΓΗ PELLETS & ΒΑΜΜΕΝΩΝ ΞΥΛΟΤΕΜΑΧΙΔΙΩΝ ECONOMIZER ΘΕΡΜΑΝΣΗ ΕΡΓΟΣΤΑΣΙΟΥ ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ ΠΩΛΗΣΕΙΣ

  22. ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΚΑΥΣΙΜΗ ΥΛΗ (ΦΛΟΥΔΕΣ ΚΟΡΜΩΝ)

  23. ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΘΑΛΑΜΟΣ ΚΑΥΣΗΣ

  24. ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΚΑΥΣΗ

  25. ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ ΓΕΝΙΚΗ ΑΠΟΨΗ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΕΝ ΛΕΙΤΟΥΡΓΙΑ

  26. ΓΡΑΦΙΚΟ ΠΕΡΙΒΑΛΛΟΝ ΕΛΕΓΧΟΥ PLC – SCADA ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε ΕΞΟΠΛΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΑΖΑΣ

  27. Τα πλεονεκτήματα που επιτεύχθηκαν: → Λύση του περιβαλλοντικού προβλήματος (κίνδυνος πυρκαγιάς, ρύπανση, δυσοσμία, σήψη κ.α.) → Ανεξαρτησία στην προμήθεια της ενέργειας → Οικονομικά και κοινωνικά οφέλη → Συμβολή στην διατήρηση της ισορροπίας του οικοσυστήματος

  28. ΦΙΛΙΠΠΟΠΟΥΛΟΣ ΕΝΕΡΓΕΙΑΚΗ Α.Τ.Ε.1ο ΧΛΜ ΝΕΟΧΩΡΟΥΔΑΣ – ΘΕΣΣΑΛΟΝΙΚΗΣΤ.Θ. 301,Τ.Κ. 570 08 ΝΕΟΧΩΡΟΥΔΑ ΘΕΣΣΑΛΟΝΙΚΗΣΕυχαριστώ για την προσοχή σαςΤΗΛ: 2310-785 840 FAX: 2310-785 841www.nphilippopoulos.gremail: info@nphilippopoulos.gr
