  1. 21C IT Global Leader 텔레매틱스 단말 S/W 플랫폼 및 개방형 응용 프로토콜 처리 기술 2005.4.13 권오천 단말S/W연구팀 텔레매틱스·USN연구단 텔레매틱스·USN연구단

  2. 목 차 • ---------------------------------------------- • 1. 기술동향 • 2. 과제 개요 • 3. 연구 배경 및 필요성 • 4. 연구 목표 및 실적 • 5. 과제 수행 주요 결과 • 6. 연구 결과의 우수성 • 7. 결과 시연 화면 텔레매틱스·USN연구단

  3. 텔레매틱스 단말 S/W 플랫폼 기술 텔레매틱스·USN연구단

  4. OSGi (Open Service Gateway Initiatives) • Goal • The OSGi Alliance Service Platform enables new & exciting services and applications for networked devices • Member : about 80 companies • Working Groups • Core Platform Expert Group • Architecture Expert Group • Requirements Working Committee • Marketing Working Committee • Vehicle Expert Group • Security Expert Group • Remote Management Expert Group • Device Expert Group 텔레매틱스·USN연구단

  5. OSGi Specs • OSGi R3 • Framework Spec 1.2 • Package Admin Service Spec 1.1 • Start Level Service Spec 1.0 • Permission Admin Service Spec 1.1 • URL Handlers Service Spec 1.0 • Log Service Spec 1.2 • Configuration Admin Service Spec 1.1 • Device Access Spec 1.1 • User Admin Service Spec 1.0 • IO Connector Service Spec 1.0 • Http Service Spec 1.1 • Preferences Service Spec 1.0 • Wire Admin Service Spec 1.0 • XML Parser Service Spec 1.0 • Metatype Spec 1.0 • Service Tracker Spec 1.2 • Measurement and State Spec 1.0 • Position Spec 1.0 • Execution Environment Spec 1.0 • R3 Recommendation • Name-space Spec 1.0 • Jini Driver Service Spec 1.0 • UPnP Device Service Spec 1.0 • Initial Provisioning 1.0 텔레매틱스·USN연구단

  6. OSGi Architecture • Release History • Release 1: May 2000 • Release 2: October 2001(Preferences Services, Config. Admin, Service Tracker, User Admin) • Release 3: March 2003 텔레매틱스·USN연구단

  7. AMI-C (Automotive Multimedia Interface Collaboration) • Goal • Worldwide organization of motor vehicle manufacturers created to facilitate the development and standardization of automotive multimedia interfaces to motor vehicle communication networks. • Participated as a member of OSGi in 2001 • Participants • Ford Motor Co. General Motors, Toyota Motor Corp. Honda Motor Co.,… • AMI-C Specification • Release 1 • January 2001 • AMI-C architectural framework • Release 2 • September 2002 • Based on OSGi • Specifications for • Physical network interfaces • Network protocols on the multimedia networks • Software interfaces on in-vehicle computing platforms • Now moving to OSGi VEG 텔레매틱스·USN연구단

  8. AMI-C Architecture 텔레매틱스·USN연구단

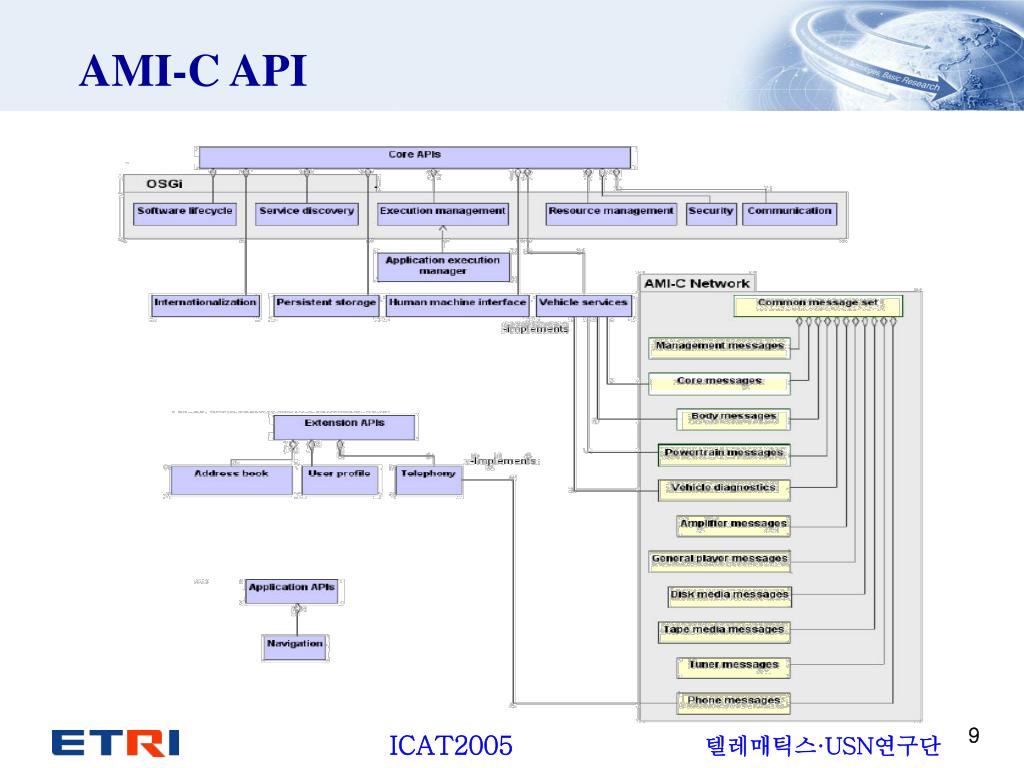

  9. AMI-C API 텔레매틱스·USN연구단

  10. 단말 S/W 플랫폼 및 정보관리 기술 개발 과제명 주관연구기관 한국전자통신연구원 임베디드S/W연구단 김흥남 (실행과제 : 임동선/임베디드S/W연구단, 권오천/텔레매틱스·USN연구단) 연구책임자 공동연구기관 현대자동차, 삼성전자, LG전자, 현대오토넷, 현대모비스, 벨록소프트, 다날, 컨피테크 1차년도 연구기간 2004.3.1 ~ 2007.2.28 (3년) 총 연구기간 2004.3.1 ~ 2005.2.28 (1년) 과제 개요 텔레매틱스·USN연구단

  11. 연구개발의 필요성 (1/2) 텔레매틱스 단말 S/W 플랫폼 기술 텔레매틱스 산업 확산을 위한 단말 S/W 플랫폼 중요성 증대 텔레매틱스 단말용 S/W 플랫폼의 국내외 표준화 요구 단말/서버 연동시 호환성 결여로 인한 텔레매틱스 산업 활성화 장애 컨텐츠간 상호 호환성 제공을 위한 표준 플랫폼의 중요 성 인식 텔레매틱스 단말용 OS 및 응용 미들웨어 기술 텔레매틱스 단말용 정보관리 기술 개인별 맞춤형 텔레매틱스 서비스에 대한 요구 증가 보험 등 차량관련 산업과 연계하여 차량 및 개인 정보 관리의 요구가 증대 텔레매틱스·USN연구단

  12. 연구개발의 필요성 (2/2) 국내 업체에서 개발중인 텔레매틱스 단말은 WinCE 및 QNX 등 사용 산업체의 단말 S/W 개발 및 운용시 호환성 결여로 표준 S/W플랫폼 필요 텔레매틱스 단말 S/W 플랫폼 기술 통신 및 단말용 컨텐츠 개발에 필요한 통합 미들웨어 환경 필요 국제 표준기반 S/W 미들웨어 개발 필요 텔레매틱스 단말용 응용 미들웨어 기술 개인 선호도에 따른 맞춤형 텔레매틱스 서비스에 대한 요구 증가 차량내에서 차량 및 개인관련 정보의 체계적인 관리가 필요 텔레매틱스 단말용 정보관리 기술 텔레매틱스 단말 S/W 플랫폼 및 정보관리 기술 텔레매틱스·USN연구단

  13. 연구목표 (1/3) 연구개발 최종목표 텔레매틱스 단말기 상에서 다양한 정보 기기와 연동되고, 텔레매틱스의 활용성 및 제품성을 높이기 위한 단말용 컨텐츠 개발에 필요한 국제 표준 기반 단말 S/W 플랫폼 및 정보 관리 기술 개발 텔레매틱스 단말 플랫폼 기술 - 임베디드 운영체제 최적화 및 확장 가능한 모듈형 텔레매틱스 단말용 표준 플랫폼 기술 개발 - 텔레매틱스 단말 S/W 시험용 테스트 플랫폼 구축 텔레매틱스 단말 응용 기술 • - 텔레매틱스 단말 응용 지원 미들웨어 기술 (OSGi, AMI-C) • 멀티 모달 입출력을 지원하는 텔레매틱스 API • 차량내 서버 기술 개발 텔레매틱스 단말 정보 관리 기술 - TSP 센터 연동을 위한 텔레매틱스 단말 서비스 G/W 및 텔레매틱스 통합 프로토콜 처리 프레임워크 - 탑승자 및 차량 정보 관리 프레임워크 개발 텔레매틱스·USN연구단

  14. Navigation VRM service Traffic info. DMB Safe driving service MM dev New dev In/Out dev Portable dev Communication 연구목표 (2/3) - 04년도 시스템 구성도 및 서비스 개념도 New app • Concept Security Mobile office Infotainment Home network Mobile office service middleware API middleware Info. magement Vehicle service Multi-modal framework DMB OSGi cellular JVM WLAN/WiBro Embedded OS H/W platform Infotainment service Call center 텔레매틱스·USN연구단

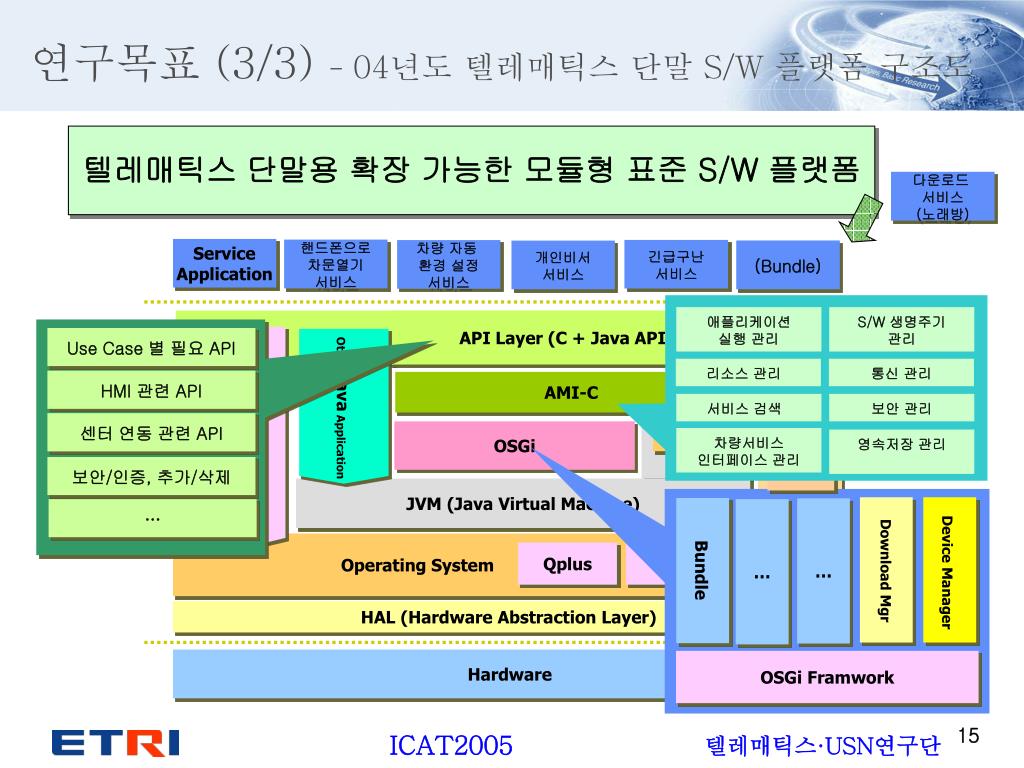

  15. Use Case 별 필요 API Other Java Application Other Native Application HMI 관련 API 센터 연동 관련 API 애플리케이션 실행 관리 S/W 생명주기 관리 보안/인증, 추가/삭제 • 리소스 관리 통신 관리 … • 서비스 검색 보안 관리 차량서비스 인터페이스 관리 영속저장 관리 … … Device Manager Download Mgr Bundle OSGi Framwork 연구목표 (3/3) - 04년도 텔레매틱스 단말 S/W 플랫폼 구조도 텔레매틱스 단말용 확장 가능한 모듈형 표준 S/W 플랫폼 다운로드 서비스 (노래방) Service Application 핸드폰으로 차문열기 서비스 긴급구난 서비스 차량 자동 환경 설정 서비스 (Bundle) 개인비서 서비스 API Layer (C + Java API) AMI-C 정보관리 OSGi 멀티모달 GUI … JVM (Java Virtual Machine) Operating System Qplus QNX WinCE HAL (Hardware Abstraction Layer) Hardware 텔레매틱스·USN연구단

  16. 연구목표의 달성도 04년도 목표 및 실적 목표 연구결과 내용 주요 결과물 비고 국제표준 기반 단말 S/W 핵심 모듈 개발 • 국제표준(OSGi, AMI-C) 기반 • 응용관리 미들웨어 개발 • 국제표준(OSGi, AMI-C)에 기반한 텔레매틱스 • 단말 응용 미들웨어 • AMI-C 기반의 8개 핵심 API • 다운로드 및 유무선 통신 관리 모듈 프로토타입 입출력 제어용 멀티모달 마크업 언어 연구 • 입출력 제어용 멀티모달 • 마크업 언어 표준화 연구 • 멀티모달 인터랙션 • 프레임워크 설계 • W3C 기반 멀티모달 마크업 언어(EMMA) 기술 • 분석서 • 멀티모달 입출력을 위한 인터랙션 관리기 설계 • 사용자와 상호작용 관리를 위한 세션관리기 설계 탑승자 및 단말 정보 관리 프레임워크 설계 • 탑승자 및 단말 정보관리 시스템 프로토타입 • 차량용 정보관리를 위한 정적, 동적, 차량 운행, • 차량장치 설정 정보의 4가지 프로파일 • 원격 데이터 동기화 모듈 프로토타입 • 단말 정보관리 시스템 설계 • TSP 센터와의 정보 교환을 • 위한 프로파일 설계 • 원격 정보 데이터 동기화 기술개발 텔레매틱스·USN연구단

  17. 연구 결과의 우수성 선진 기술과의 비교 ETRI 분야 선진기술 기술 우수성 텔레매틱스 단말응용 미들웨어 단말정보 관리시스템 • 국제 표준을 수용하여 프레임워크 기반의 구조를 가짐으로써 어플리케이션 및 서비스 생산성 향상 • H/W 및 O/S에 독립적인 프레임워 크를 차량용 미들웨어에 적용한 세계 최초의 기술 개발 • OSGi 기반 미들웨어 (유럽) • 없음(국내, 미국) • 국제 표준(OSGi, AMI-C)에 기반하여 개발된 최초의 텔레매틱스 전용 미들웨어 • 차량 내부의 각종 기기를 연동하여 미들웨어표준의 API화 • 차량 개인화 및 개인의 행동 패턴 추출 • 선호도 지원 및 어플리케이션과 개인화 서비스 • 시범 프로젝트(AIDE) 진행 중 (유럽) • 차량 내의 개인화 서비스는 고부가가치 기술로 주목 받고 있음 • 프로토타입 개발을 통하여 개인화 서비스의 주요 요소 및 미들웨어와의 통합 프레임워크 기술에 필요한 기초 기술 확보 * AIDE : Adaptive Integrated Driver–Vehicle Interface 텔레매틱스·USN연구단

  18. 결과 시연 가. 텔레매틱스 단말 S/W 플랫폼 테스트베드 • 시나리오 1 : 탑승자 얼굴 인식 및 인증 • 시나리오 2 : 원격 차량 문열림 감지 및 통보 • 시나리오 3 : OSGi 기반 차량내 기기 연동 서비스 • 시나리오 4 : OSGi 기반 차량 내부 A/V 기기 연동 서비스 나. 텔레매틱스 단말 미들웨어 및 정보관리 기술 • 시나리오 1 : 핸드폰을 이용한 차문열기 서비스 • 시나리오 2 : 차량 자동 설정 서비스 • 시나리오 3 : 개인비서 서비스(일정관리) • 시나리오 4 : 엔터테인먼트 서비스 • 시나리오 5 : 긴급 구난 서비스 텔레매틱스·USN연구단

  19. 결과 시연 화면 (1/5)–시나리오 1 : 핸드폰을 이용한 차문열기 서비스 - 통신 지원 기능 및 원격차량 제어 기능 2.SMS 수신 및 분석 3.차량제어 메시지 생성 1.단말기로 원격도어개폐 명령어 전송(SMS) 4. 에뮬레이터에서 차량 문 열림 텔레매틱스·USN연구단

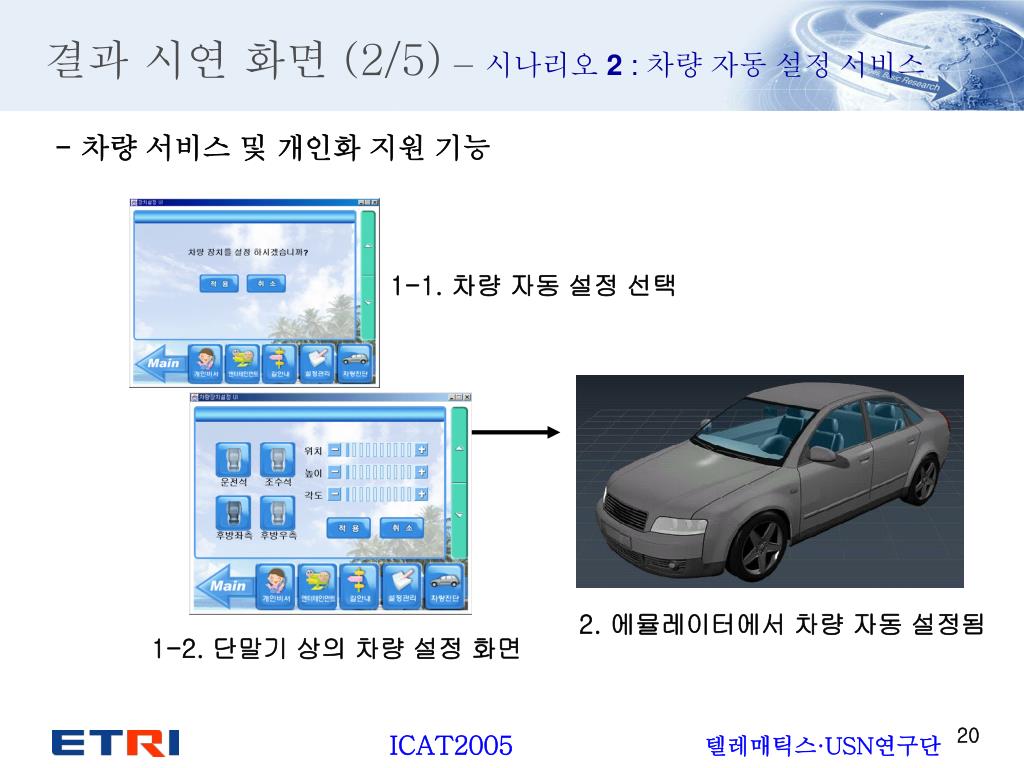

  20. 결과 시연 화면 (2/5)–시나리오 2 : 차량 자동 설정 서비스 - 차량 서비스 및 개인화 지원 기능 1-1. 차량 자동 설정 선택 2. 에뮬레이터에서 차량 자동 설정됨 1-2. 단말기 상의 차량 설정 화면 텔레매틱스·USN연구단

  21. 결과 시연 화면 (3/5)–시나리오 3 : 개인비서 서비스(일정관리) - 모바일 오피스 및 멀티모달(TTS) 지원 기능 1. 개인비서서비스->일정관리 선택 2. 일정 읽어주기 (TTS) 텔레매틱스·USN연구단

  22. 결과 시연 화면 (4/5)–시나리오 4 : 엔터테인먼트 서비스 - SMS 수신을 통한 소프트웨어 다운로드 및 실행 기능 TCP/IP 1.노래방 서비스 도착 알림(SMS) 2.노래방 서비스 다운로드 TSP 서버 3.노래방 서비스 실행 텔레매틱스·USN연구단

  23. 결과 시연 화면 (5/5)–시나리오 5 : 긴급 구난 서비스 - 차량 진단 및 차량 정보 관리 및 애플리케이션 실행 관리 2.차량 동적/정적정보 수집 TCP/IP CDMA 1.차량 이상 발생(타이어펑크) 3.차량 정보 전달 TSP 서버 4.고장접수 및 긴급구난 안내 텔레매틱스·USN연구단

  24. 개방형 서비스 응용 프로토콜 기술 텔레매틱스·USN연구단

  25. 3GT (3rd Generation Telematics) • 텔레매틱스 시스템 발전 과정 • 1세대 : 단순기능 제공, 통신 불가능 (1990~1997) • 2세대 : 다기능 제공, 폐쇄형 텔레매틱스 서비스 (1997~2002) • 3세대 : 개방형 텔레매틱스 서비스 (2002~) 폐쇄형 텔레매틱스 시스템 개념 개방형 텔레매틱스 시스템 개념 텔레매틱스·USN연구단

  26. 3GT (3rd Generation Telematics) • 3GT 프로젝트의 목적 • OSGi에 기반한 2개의 핵심 인터페이스 명세(Specification) 개발 • I1 인터페이스 : 센터와 서비스 제공자간의 인터페이스 • I2 인터페이스 : 단말과 센터간의 인터페이스 • 유럽의 5개 지역에서 테스트 및 검증 • Gothenburg, Munich, Paris, Rüsselsheim, Turin • 유럽 표준으로 제안 • 3GT 프로젝트 참여자 • 프로젝트 관리 : ERTICO • 유스케이스 및 시스템 요구사항 정의 : MIZAR • 프레임워크 구조 및 인터페이스 명세 정의 : ACUNIA • 필드 테스트 : VOLVO, BMW, PSA, ACUNIA, CRF 텔레매틱스·USN연구단

  27. 3GT (3rd Generation Telematics) • 3GT 프로젝트의 내용 • I1 인터페이스 명세 개발 (센터 ↔ 서비스 제공자) • JSR124 (Java Provisioning Architecture) 기반 인터페이스 • PAR 포맷에 기반한 TGT 번들 포맷 정의 • TGT 번들에 실행 가능한 단말기 하드웨어 사양 및 플랫폼 정보 포함 • I2 인터페이스 명세 개발 (단말 ↔ 센터) • OSGi의 Management Agent 기반 인터페이스 • 번들 생명 주기 관리 • AAA (Authentication, Authorization, Accounting) 제공 • 로그 서비스 제공 • 유럽 5개 지역에서 시험 및 검증 • C-Lab 테스트 결과는 만족, X-Lab 테스트 결과는 미흡 텔레매틱스·USN연구단

  28. 3GT (3rd Generation Telematics) • 3GT 프로젝트의 결과 및 향후 계획 • 3GT 프로젝트는 2003년 11월 완료 • 3GT 프로젝트의 연장으로 GST (Global System for Telematics) 프로젝트가 ERTICO 주도하에 진행 중 • 3GT 프로젝트에서 확장될 사항 • 표준화된 웹 서비스 기반의 인터페이스 확장 • TGT 포맷에 번들 관련 상세 정보를 포함하도록 확장 텔레매틱스·USN연구단

  29. GST (Global System for Telematics) • GST 프로젝트 개요 • 목적 : 텔레매틱스 서비스를 위한 표준화된 개방형 플랫폼 개발 • 3GT 프로젝트의 연장으로 3년간 진행 (2004년~2007년) • GST 프로젝트 주도자 • Renault (Chairman SC), BMW (Vice-chairman), ERTICO (Manager) 텔레매틱스·USN연구단

  30. GST (Global System for Telematics) • 7개의 서브 프로젝트로 구성 • 기술 기반 서브 프로젝트 • Open Systems : 전체적인 GST 구조 개발 • Security : 시스템과 자료 보호 • Service Payment : 공통된 과금 인터페이스 개발 • Certification : 서비스의 마켓 진출 인터페이스 개발 • 서비스 기반 서브 프로젝트 • Rescue : 긴급 상황에 관련된 구조 요청 및 응답 • Enhanced Floating Car Data : 센서 정보를 센터에 전달하여 처리 • Safety Channel : 우선순위 기반 실시간 통신 채널 개발 텔레매틱스·USN연구단

  31. GST (Global System for Telematics) • GST 프로젝트의 진행상황 • 7개의 WP(Work Package)들로 나누어 진행 • 유스케이스 및 시스템 요구사항 정의 (WP2) 완료 (2004.9.7) • 구조 및 인터페이스 명세 정의 (WP3)가 곧 완료 (2005.4.27) 텔레매틱스·USN연구단

  32. GST (Global System for Telematics) • GST 프로젝트의 향후 계획 • GST 프로젝트는 2006년 11월 종료 예정 • 2005. 4. 27~28에 벨기에 Brussels에서 WP3 완료 • 그외 WP들의 세부 일정은 미정 텔레매틱스·USN연구단

  33. 과제명 개방형 서비스 응용 프로토콜 처리 기술 개발 주관연구기관 한국전자통신연구원 텔레매틱스·USN연구단 연구책임자 권오천 공동연구기관 현대자동차, 유비스티, 한국통신데이터, 네이버시스템, 한국통신프리텔 1차년도 연구기간 2004.3.1 ~ 2007.2.28 (3년) 총 연구기간 2004.3.1 ~ 2005.2.28 (1년) 과제 개요 텔레매틱스·USN연구단

  34. 기존 텔레매틱스 시스템의 문제점 연구 배경 및 필요성 (1/3) • 이동 통신사 종속적인 형태로 개발되고 서비스 되고 있음 • 이통사 별 유무선 연동 시스템이 상이함 • 단문 메시징 서비스 (SMSC) 인터페이스가 상이함 • 과금/인증 시스템 인터페이스가 다름 • 각기 다른 응용 프로토콜 사용 • 긴급구난, 자동차 사고 신고, 도난 차량 추적, 원격 도어 개폐 등의 서비스 응용 프로토콜을 각기 다르게 정의하여 사용함 • 동일 이통사 기반의 텔레매틱스 서버 및 단말의 서비스간 호환성 결여 • 다양한 텔레매틱스 서비스 개발이 어려움 • 서비스 개발 환경을 제공하는 프레임워크가 없음 텔레매틱스·USN연구단

  35. 텔레매틱스 응용 서비스(응급구난 서비스) A망 과금 인터페이스 A망 인증 인터페이스 A망 SMSC인터페이스 A망 기타 인터페이스 A망 유무선 연동 게이트웨이 인터페이스 텔레매틱스 응용 서비스(응급구난 서비스) B망 과금 인터페이스 B망 인증 인터페이스 B망 SMSC인터페이스 B망 기타 인터페이스 B망 유무선 연동 게이트웨이 인터페이스 텔레매틱스 서버응용들 클라이언트응용들 119 서버 HTTP *HTTP HTTP *HTTP TCP/IP HTTP *TCP/IP TCP/IP *TCP/IP OS TCP/IP OS OS Wired OS Wireless Wireless Wired Wired 연구 배경 및 필요성 (2/3) 망과 단말의 종속적 서비스 이동교환망 이동통신 A 무선망 A망 텔레매틱스 시스템 유무선 연동 게이트웨이 이동통신 B 무선망 B망 텔레매틱스 시스템 유무선 연동 게이트웨이 단말 텔레매틱스·USN연구단

  36. 119 서버 HTTP TCP/IP Wired *HTTP HTTP 위치획득 서버 위치획득 서버 교통정보 분배 서버 지도 서비스 서버 *TCP/IP TCP/IP HTTP HTTP Wireless Wired 119 서버 TCP/IP TCP/IP HTTP HTTP HTTP Wired Wired TCP/IP TCP/IP TCP/IP SMS 서버 Wired Wired Wired SMPP 교통정보 분배 서버 TCP/IP Wired HTTP TCP/IP E-메일 서버 E-메일 서버 Wired SMTP/POP SMTP/POP 클라이언트응용들 TCP/IP TCP/IP *HTTP Wired Wired *TCP/IP Wireless 연구 배경 및 필요성 (3/3) 개방형 개발/운영 프레임워크의 부재 과금/인증 TCP/IP Wired 텔레매틱스 서버응용들 관련서버 연동 이동통신 무선망 과금/인증 연동 SMPP HTTP 인터넷 인터넷 TCP/IP Wired WAP 2.0 게이트웨이 텔레매틱스 서버 모바일 망의 시스템들 텔레매틱스 시스템 텔레매틱스 단말 텔레매틱스·USN연구단

  37. 연구목표 (1/3) • 최종 목표 • 텔레매틱스 주요 서비스 및 확장 가능 서비스들의 표준을 제시하고 그에 따른 표준화된 개방형 응용 프로토콜 처리 기술을 개발 단말-센터간 응용 프로토콜 처리기술 개발 인터넷 망에 접속되어 있는 텔레매틱스 서버의 응용과 모바일 망에 접속되어 있는 차량 단말의 응용간 상호 동작하는 데 필요한 SMS, TCP/IP, HTTP 프로토콜 처리 기술 개발 텔레매틱스 서비스 응용 프로토콜 기술 개발 단말-센터 간 텔레매틱스 서비스 메시지 전송 및 처리를 위한 표준 서비스 응용 프로토콜 (WTP: World Telematics Protocol) 처리 기술 개발 센터 내부 및 과금 인증 연동 기술 개발 센터 내부의 분산 처리 기능 연동 및 과금ㆍ인증 기능 연동 기술 개발 텔레매틱스·USN연구단

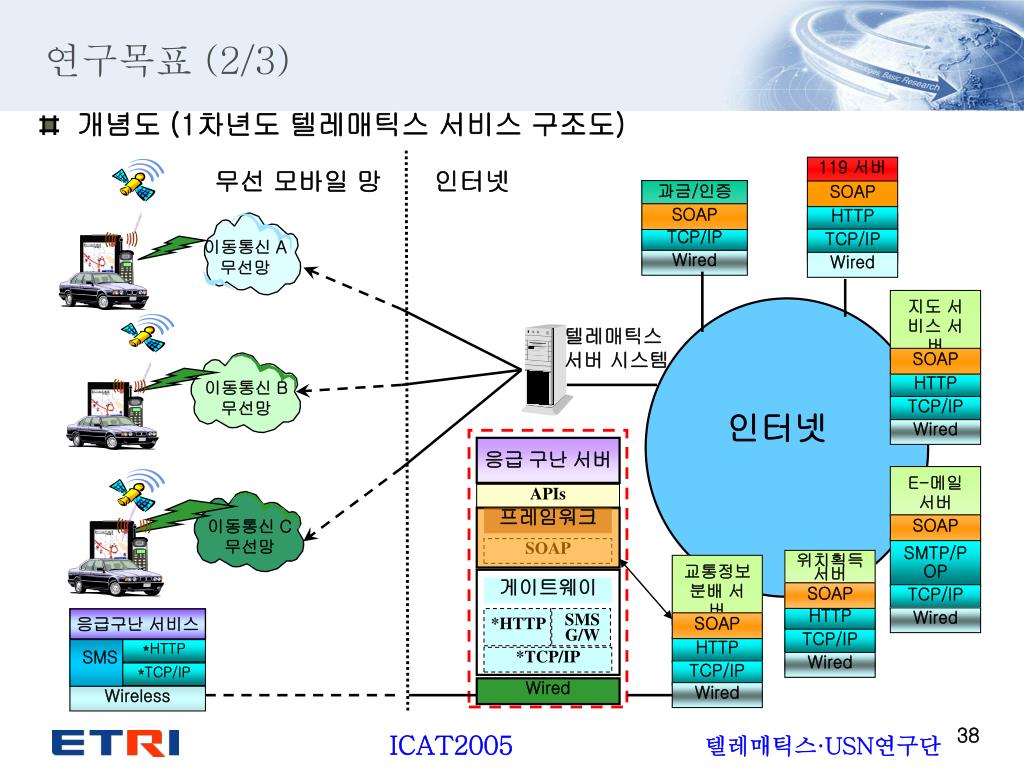

  38. 과금/인증 119 서버 SOAP SOAP TCP/IP HTTP TCP/IP Wired TCP/IP Wired Wired 지도 서비스 서버 E-메일 서버 SOAP 위치획득 서버 HTTP SOAP TCP/IP SOAP Wired SMTP/POP HTTP TCP/IP TCP/IP Wired 교통정보 분배 서버 Wired SOAP HTTP TCP/IP Wired 개념도 (1차년도 텔레매틱스 서비스 구조도) 연구목표 (2/3) 무선 모바일 망 인터넷 이동통신 A 무선망 텔레매틱스 서버 시스템 이동통신 B 무선망 인터넷 인터넷 응급 구난 서버 APIs 프레임워크 이동통신 C 무선망 SOAP 게이트웨이 *HTTP SMS G/W 응급구난 서비스 *HTTP *TCP/IP SMS *TCP/IP Wired Wireless 텔레매틱스·USN연구단

  39. Push 모듈 SMS 게이트웨이 관련 시스템들과의 연동 게이트웨이 관련 시스템들과의 연동 게이트웨이 최종 목표 시스템 구조도 연구목표 (3/3) 텔레매틱스 응용서버들(SMS, HTTP, TCP기반) 차량사고 접수 서버 도난차량 위치추적 차량 원격제어 실시간 교통정보 반영 주행안내 웹 응용 서버 응급구조 관련 시스템 APIs (119구난, LBS,교통정보,CTI,ITS, 과금/인증..) 텔레매틱스 표준 응용(응급, 도난차량추적등) 프로토콜 APIs 과금/인증 연동 관련 시스템들과의 연동 컴포넌트 TmTP_SOAP SOAP(Simple Object Access Protocol) 게이트웨이 *HTTP 무선 TCP(*TCP) 텔레매틱스·USN연구단

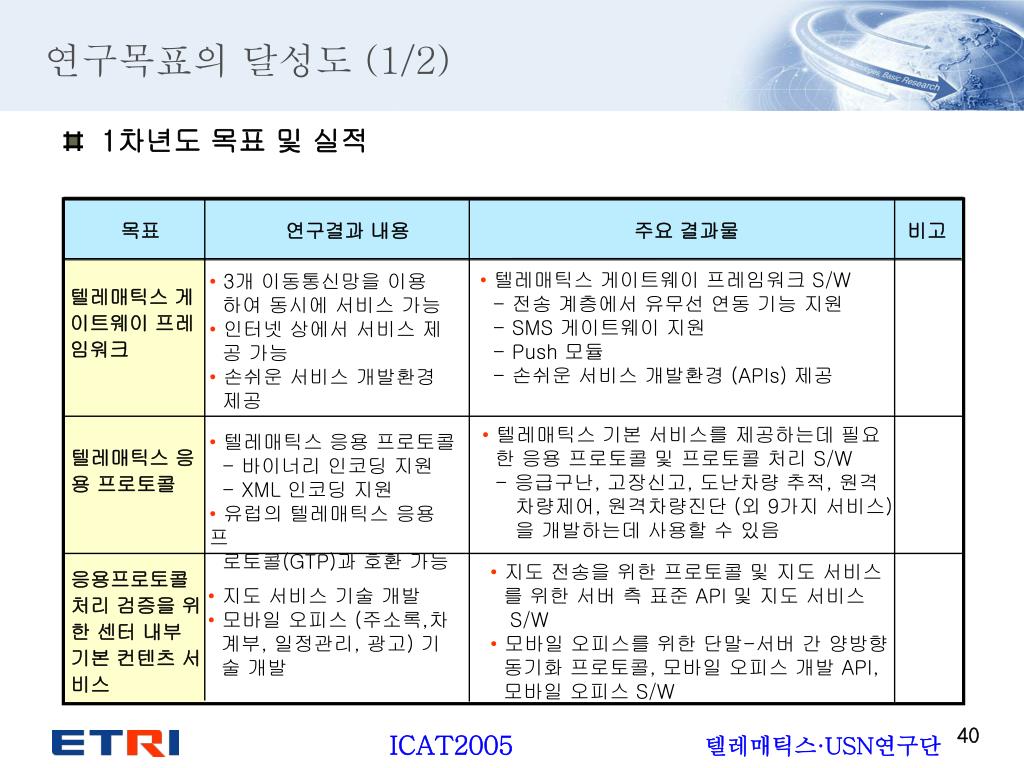

  40. 연구목표의 달성도 (1/2) 1차년도 목표 및 실적 목표 연구결과 내용 주요 결과물 비고 • 텔레매틱스 게이트웨이 프레임워크 S/W • - 전송 계층에서 유무선 연동 기능 지원 • - SMS 게이트웨이 지원 • - Push 모듈 • - 손쉬운 서비스 개발환경 (APIs) 제공 • 3개 이동통신망을 이용 하여 동시에 서비스 가능 • 인터넷 상에서 서비스 제 공 가능 • 손쉬운 서비스 개발환경 제공 텔레매틱스 게이트웨이 프레임워크 • 텔레매틱스 기본 서비스를 제공하는데 필요 한 응용 프로토콜 및 프로토콜 처리 S/W • - 응급구난, 고장신고, 도난차량 추적, 원격 차량제어, 원격차량진단 (외 9가지 서비스)을 개발하는데 사용할 수 있음 • 텔레매틱스 응용 프로토콜 • - 바이너리 인코딩 지원 • - XML 인코딩 지원 • 유럽의 텔레매틱스 응용 프 로토콜(GTP)과 호환 가능 텔레매틱스 응용 프로토콜 • 지도 전송을 위한 프로토콜 및 지도 서비스 를 위한 서버 측 표준 API 및 지도 서비스S/W • 모바일 오피스를 위한 단말-서버 간 양방향 동기화 프로토콜, 모바일 오피스 개발 API,모바일 오피스 S/W 응용프로토콜처리 검증을 위한 센터 내부 기본 컨텐츠 서비스 • 지도 서비스 기술 개발 • 모바일 오피스 (주소록,차 계부, 일정관리, 광고) 기 술 개발 텔레매틱스·USN연구단

  41. 연구목표의 달성도 (2/2) 1차년도 목표 및 실적 목표 연구결과 내용 주요 결과물 비고 • 과금 정산을 위한 과금 시 스템과의 연동 기술 개발 • 사용자 인증을 위한 인증 시스템과의 연동 기술 개발 • 과금 연동 API • 인증 연동 API • 과금 및 인증 정보 생성 컴포넌트 과금/인증 대행 시스템 연동 컴포넌트 유.무선 혼재환경에서 TCP 프로토콜의 성능 개선 • 무선 환경에서 성능 개선 • - 전송속도 10% 이상 개선 • - 응답속도 10% 이상 개선 • 기존 TCP와 호환성 유지 • 무선 환경에서 발생하는 에러에 대해 빠른 복구가 가능한 TCP 확장 기능 개발 • - 무선을 사용하는 환경에서 신뢰성 있고 높은 성능을 요구하는 전송 계층 프로토콜 • 로 활용 가능 • 개방형 텔레매틱스 프레임워크 S/W • - CDMA 모바일 망을 통하여 서비스를 • 제공할 수 있는 텔레매틱스 시스템 개발 • 및 운영 환경 • 이기종 CDMA 모바일 망에 독립적인 텔레매틱스 시 스템 개발 및 운영 환경을 제공 개방형 텔레매틱스 프레임워크 텔레매틱스·USN연구단

  42. 과제 수행 주요 결과물 (1/4) WTP (World Telematics Protocol) 개발 내용 및 범위 텔레매틱스·USN연구단

  43. 클라이언트응용들 *HTTP 무선 TCP Wireless IP Wired IWF 과제 수행 주요 결과물 (2/4) 무선 TCP 게이트웨이 (전송 계층의 유무선 연동 지원) • 과금 연동을 고려한 전송 단위의 통신 규격 정의 및 API 개발 • 단편화 (segmentation) 및 통합 (aggregation) 을 고려한 전송 기술 개발 • 텔레매틱스용 TCP/IP 명세를 XML스키마로 관리 • XML 자동화 처리기 개발 • TCP 세션 관리 컴포넌트 개발 이동통신 무선망 텔레매틱스 서버응용들 HTTP *HTTP TCP/IP 무선 TCP Wired 모바일 망의 시스템들 텔레매틱스 센터 텔레매틱스 단말 SMS 게이트웨이 • 단문 메시지 서버에게 SMPP를 이용하여 단문 메시지 전송 요청 • 단문 메시지 서버로부터 응용 서버에 전달된 메시지를 SMPP를 이용하여 수신 • 메시지 단편화(segmentation)와 통합 (aggregation) • 3개 이통사 단문 메시지 서버 연동 기능 지원 SMS 기반 응용들 SMS 게이트웨이 SMS 기반응용들 이동통신 무선망 단문 메시징 서버 SMPP SMPP SMS SMS TCP TCP/IP TCP/IP *TCP Wireless Wireless Wired Wired 단문 메시징 서버 텔레매틱스 단말 텔레매틱스 센터 텔레매틱스·USN연구단

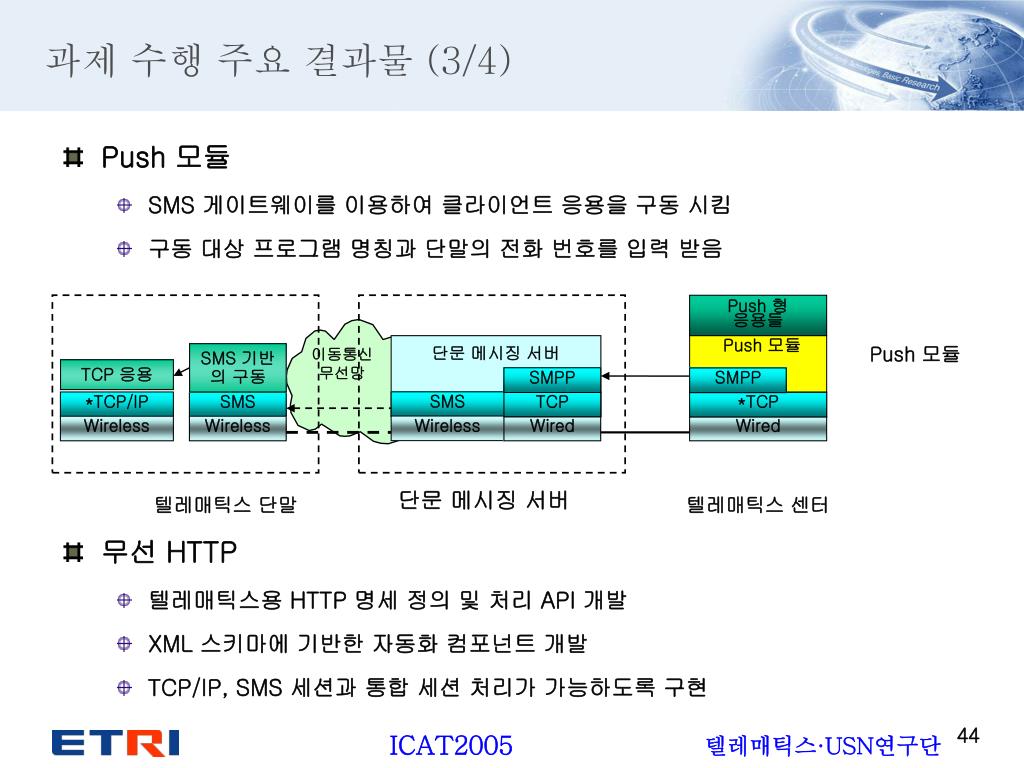

  44. TCP 응용 *TCP/IP Wireless 과제 수행 주요 결과물 (3/4) • Push 모듈 • SMS 게이트웨이를 이용하여 클라이언트 응용을 구동 시킴 • 구동 대상 프로그램 명칭과 단말의 전화 번호를 입력 받음 Push 형 응용들 Push 모듈 Push 모듈 SMS 기반의 구동 이동통신 무선망 단문 메시징 서버 SMPP SMPP SMS SMS TCP/IP TCP *TCP TCP/IP Wireless Wireless Wired Wired 단문 메시징 서버 텔레매틱스 단말 텔레매틱스 센터 • 무선 HTTP • 텔레매틱스용 HTTP 명세 정의 및 처리 API 개발 • XML 스키마에 기반한 자동화 컴포넌트 개발 • TCP/IP, SMS 세션과 통합 세션 처리가 가능하도록 구현 텔레매틱스·USN연구단
