06 级机电三班 许信

1. 06级机电三班许信 阀门控制系统设计

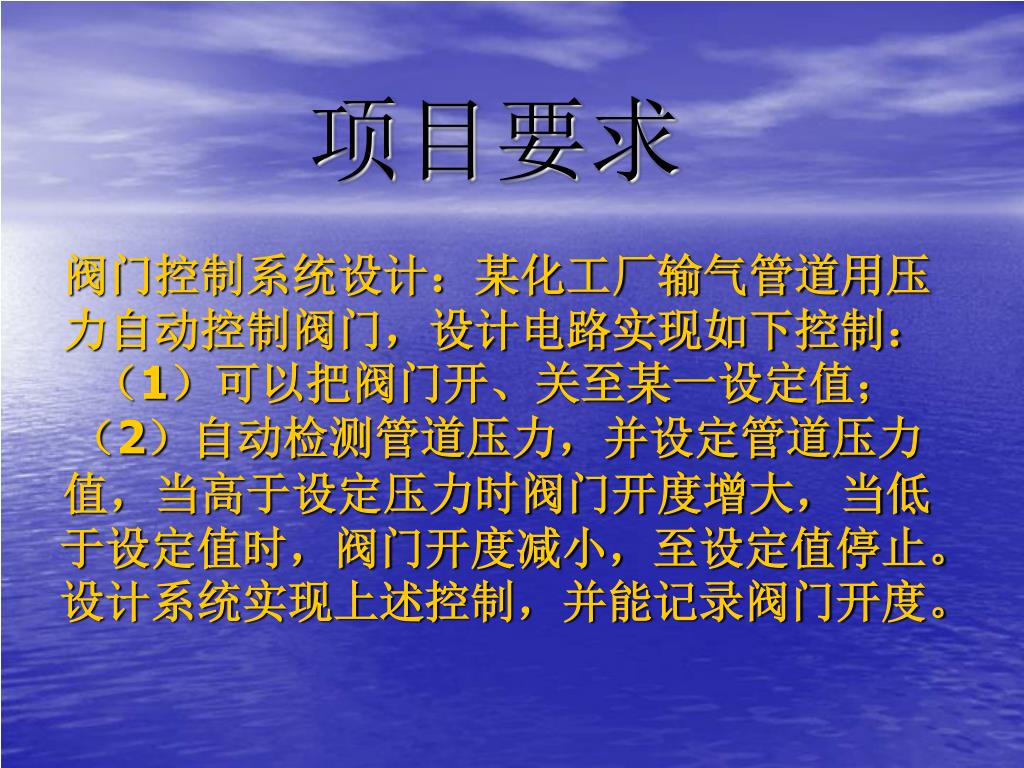

2. 项目要求 阀门控制系统设计：某化工厂输气管道用压力自动控制阀门，设计电路实现如下控制：（1）可以把阀门开、关至某一设定值；（2）自动检测管道压力，并设定管道压力值，当高于设定压力时阀门开度增大，当低于设定值时，阀门开度减小，至设定值停止。设计系统实现上述控制，并能记录阀门开度。

3. 项目连线图

4. 项目连线图

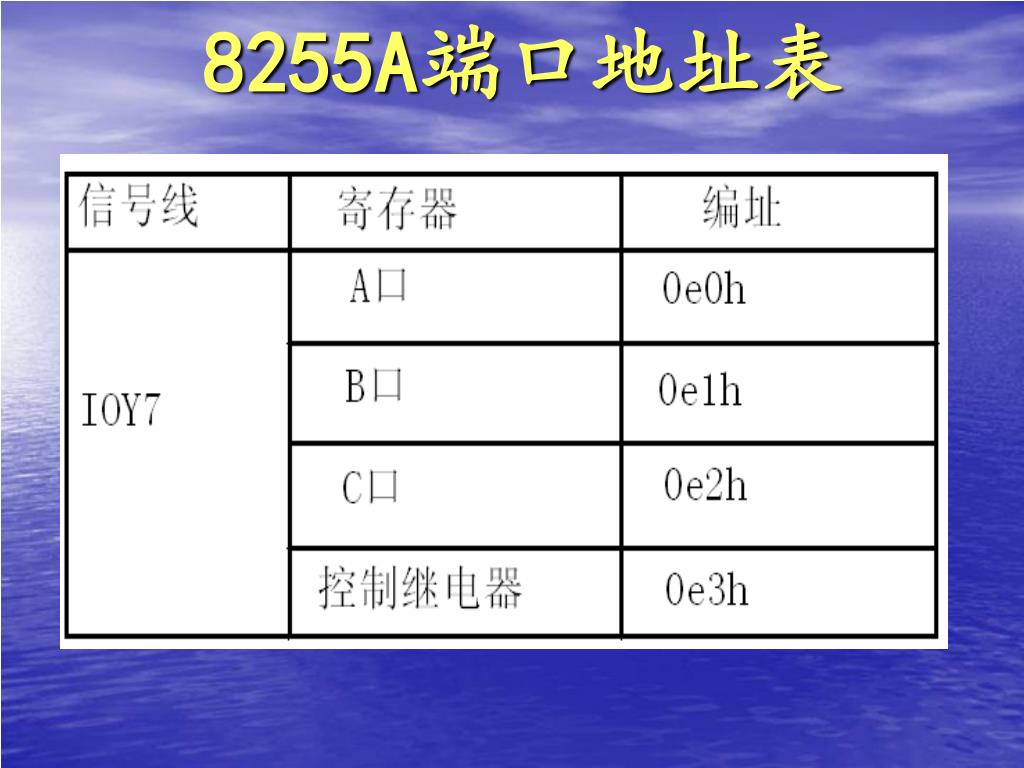

5. 8255A端口地址表

6. 8255端口地址表

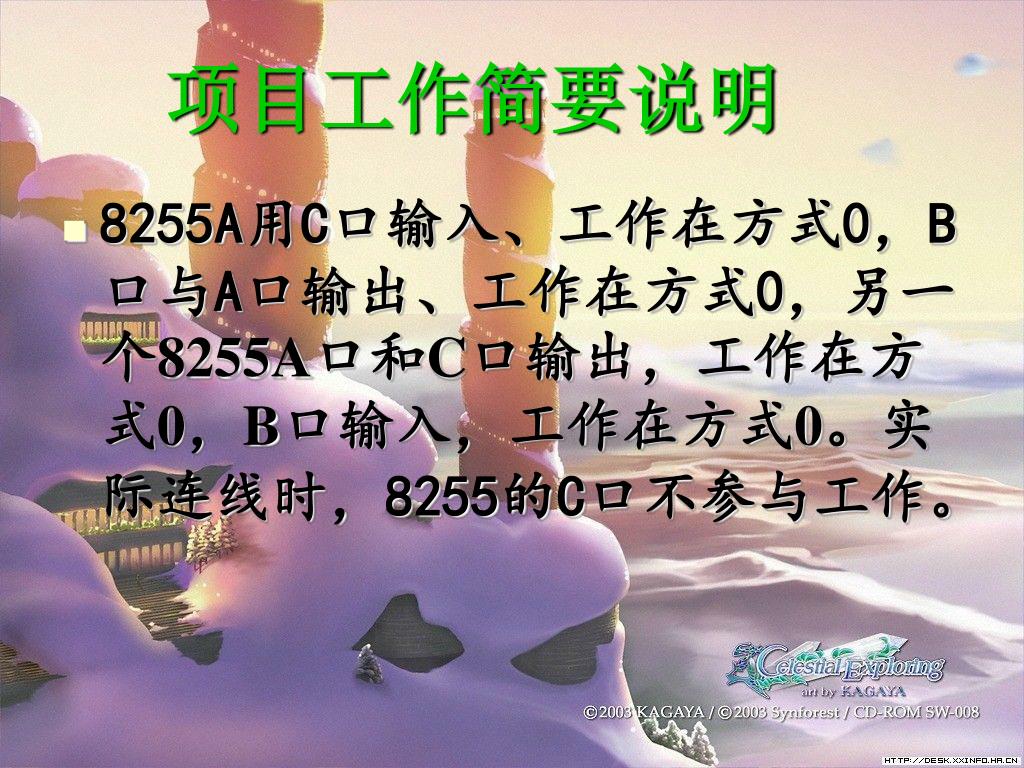

7. 项目工作简要说明 • 8255A用C口输入、工作在方式0，B口与A口输出、工作在方式0，另一个8255A口和C口输出，工作在方式0，B口输入，工作在方式0。实际连线时，8255的C口不参与工作。

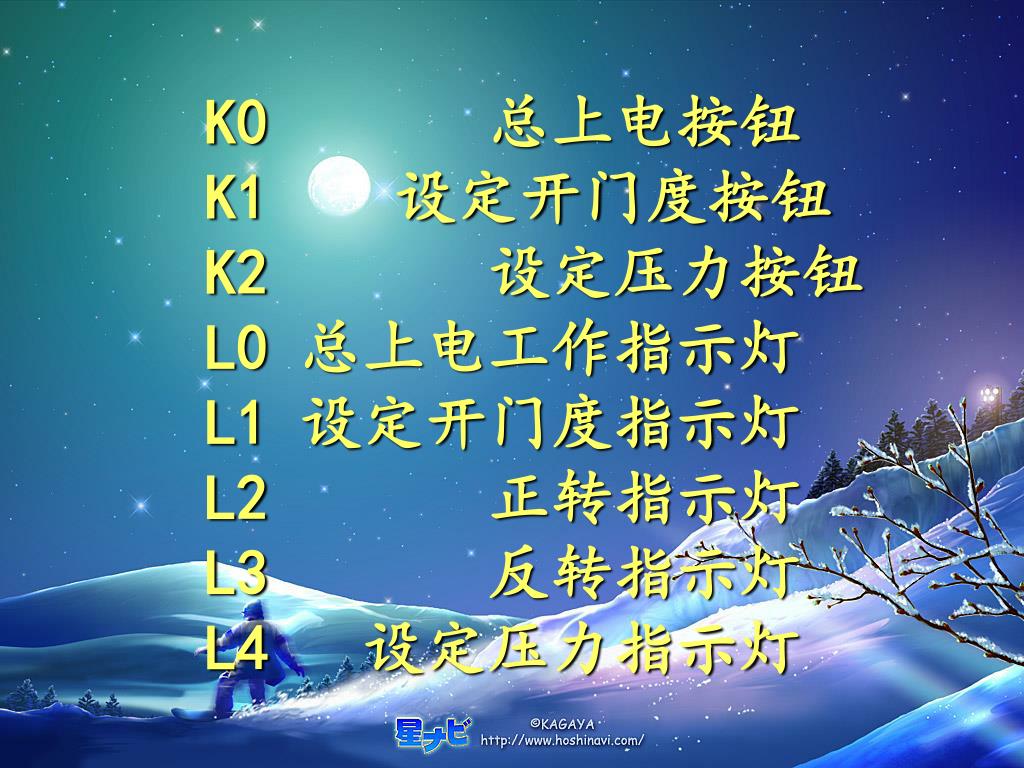

8. K0 总上电按钮K1 设定开门度按钮 K2 设定压力按钮L0 总上电工作指示灯 L1 设定开门度指示灯 L2 正转指示灯 L3 反转指示灯 L4 设定压力指示灯

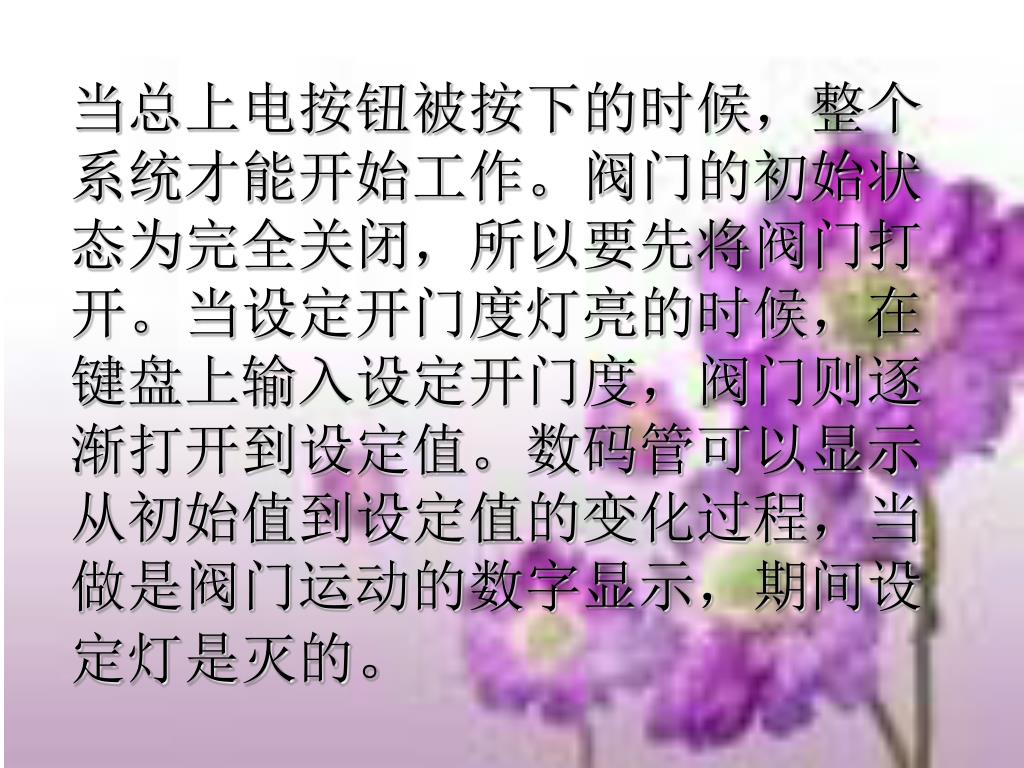

9. 当总上电按钮被按下的时候，整个系统才能开始工作。阀门的初始状态为完全关闭，所以要先将阀门打开。当设定开门度灯亮的时候，在键盘上输入设定开门度，阀门则逐渐打开到设定值。数码管可以显示从初始值到设定值的变化过程，当做是阀门运动的数字显示，期间设定灯是灭的。当总上电按钮被按下的时候，整个系统才能开始工作。阀门的初始状态为完全关闭，所以要先将阀门打开。当设定开门度灯亮的时候，在键盘上输入设定开门度，阀门则逐渐打开到设定值。数码管可以显示从初始值到设定值的变化过程，当做是阀门运动的数字显示，期间设定灯是灭的。

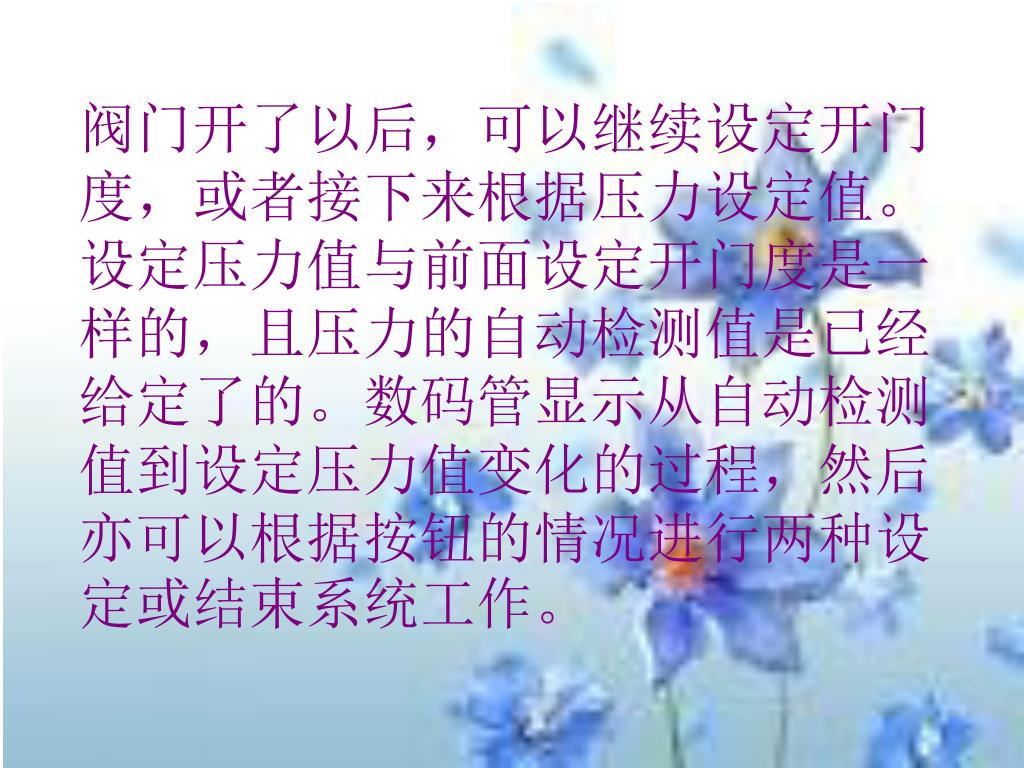

10. 阀门开了以后，可以继续设定开门度，或者接下来根据压力设定值。设定压力值与前面设定开门度是一样的，且压力的自动检测值是已经给定了的。数码管显示从自动检测值到设定压力值变化的过程，然后亦可以根据按钮的情况进行两种设定或结束系统工作。阀门开了以后，可以继续设定开门度，或者接下来根据压力设定值。设定压力值与前面设定开门度是一样的，且压力的自动检测值是已经给定了的。数码管显示从自动检测值到设定压力值变化的过程，然后亦可以根据按钮的情况进行两种设定或结束系统工作。

11. 设计程序 • DATA SEGMENT • press dw 5 • num dw ? • num1 dw ? • left dw ? • left1 dw ? • array db 3fh,6h,5bh,4fh,66h,6dh,7dh,7h,7fh,6fh • char db 00h,01h,02h,03h,04h,05h,06h,07h,08h,09h • table dw 0fe0eh,0fe0dh,0fe0bh,0fe07h,0fd0eh, • 0fd0dh,0fd0bh,0fd07h,0fb0eh,0fb0dh • ;此处输入数据段代码 • DATA ENDS

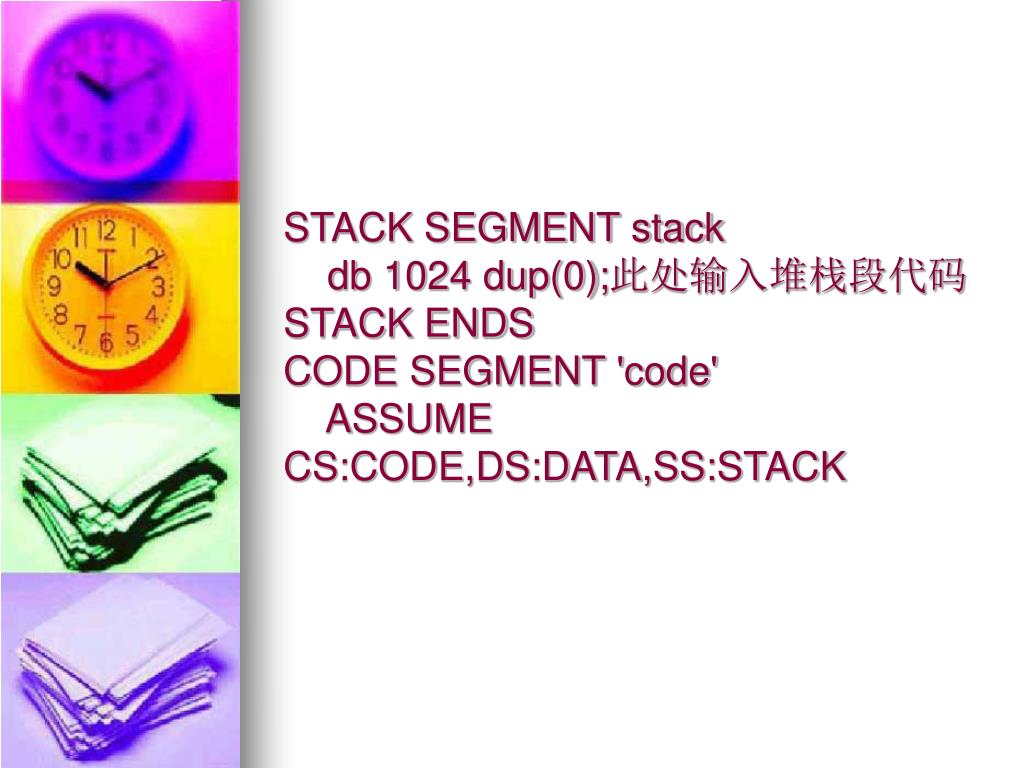

12. STACK SEGMENT stack db 1024 dup(0);此处输入堆栈段代码STACK ENDSCODE SEGMENT 'code' ASSUME CS:CODE,DS:DATA,SS:STACK

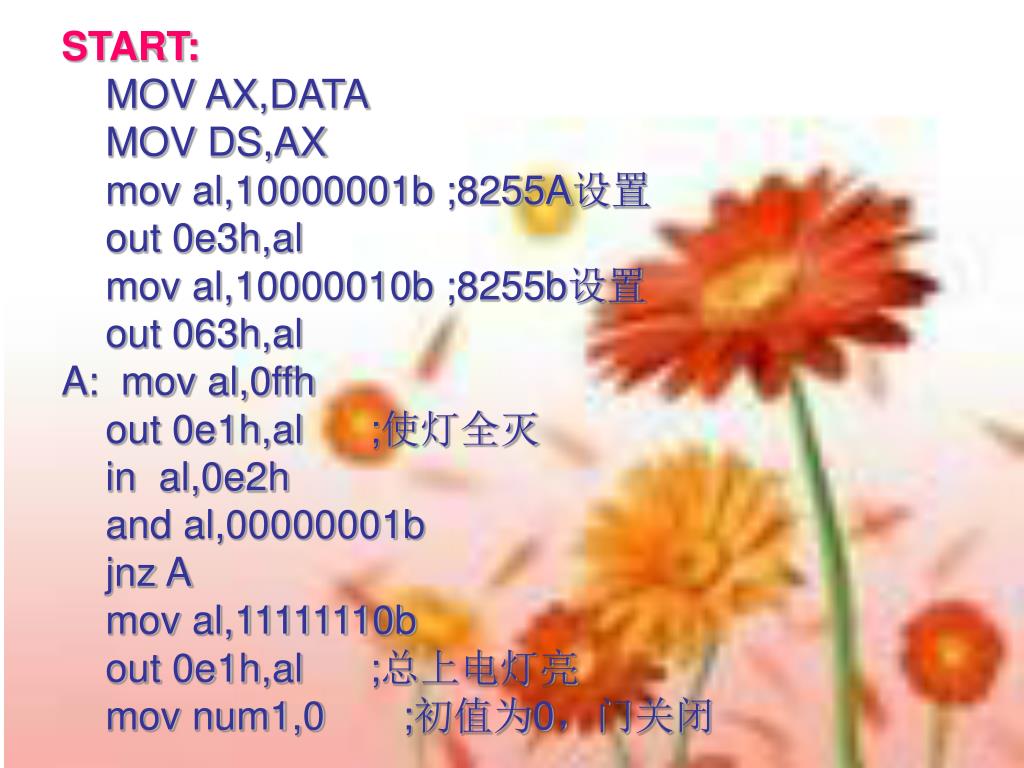

13. START: MOV AX,DATA MOV DS,AX mov al,10000001b ;8255A设置out 0e3h,al mov al,10000010b ;8255b设置out 063h,alA: mov al,0ffh out 0e1h,al ;使灯全灭in al,0e2h and al,00000001b jnz A mov al,11111110b out 0e1h,al ;总上电灯亮mov num1,0 ;初值为0，门关闭

14. B: in al,0e2h and al,00000011b jnz B ;设定按钮被按下才执行设定开门F: mov al,11111100b out 0e1h,al ;设定灯亮call zong mov al,11111110b out 0e1h,alC: in al,0e2h and al,00000101b jnz F ;按下设定压力按钮则继续，否则再返回执行设定开门mov dx,press mov num1,dx ;压力检测值为press

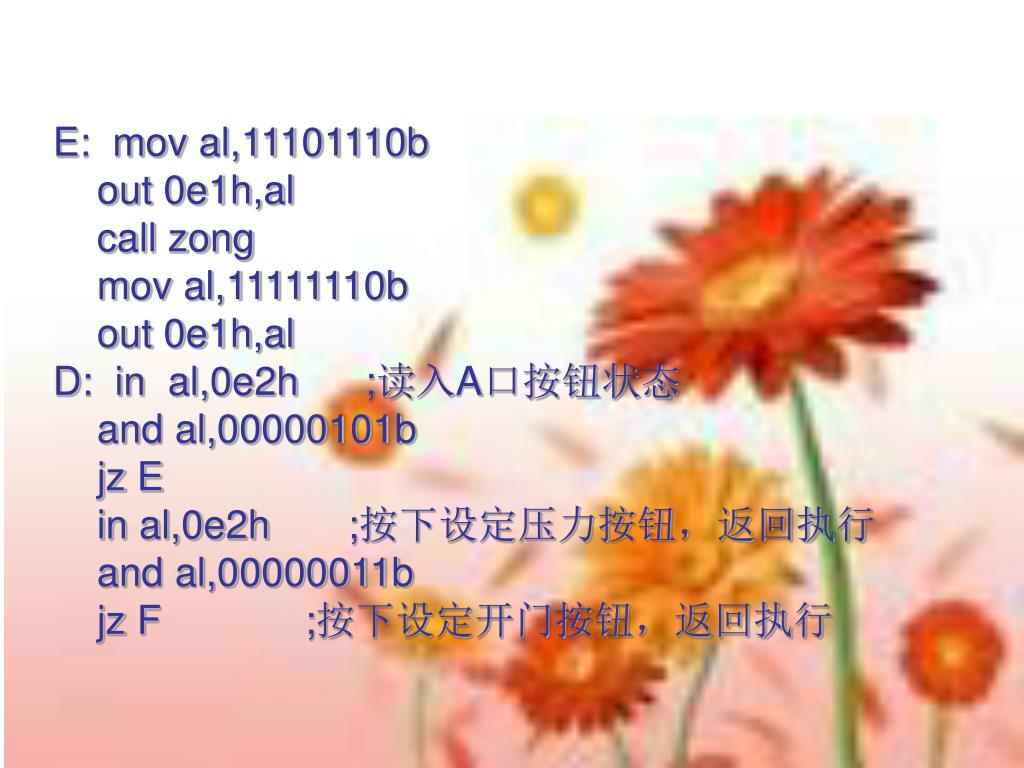

15. E: mov al,11101110b out 0e1h,al call zong mov al,11111110b out 0e1h,alD: in al,0e2h ;读入A口按钮状态and al,00000101b jz E in al,0e2h ;按下设定压力按钮，返回执行and al,00000011b jz F ;按下设定开门按钮，返回执行

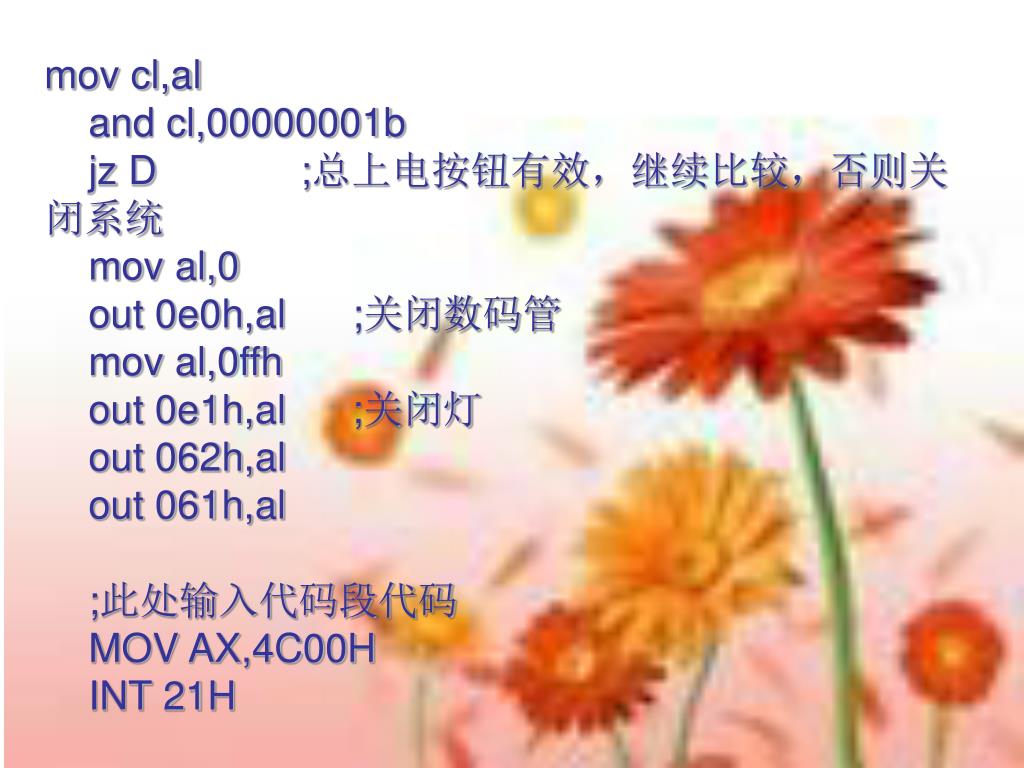

16. mov cl,al and cl,00000001b jz D ;总上电按钮有效，继续比较，否则关闭系统mov al,0 out 0e0h,al ;关闭数码管mov al,0ffh out 0e1h,al ;关闭灯out 062h,al out 061h,al ;此处输入代码段代码MOV AX,4C00H INT 21H

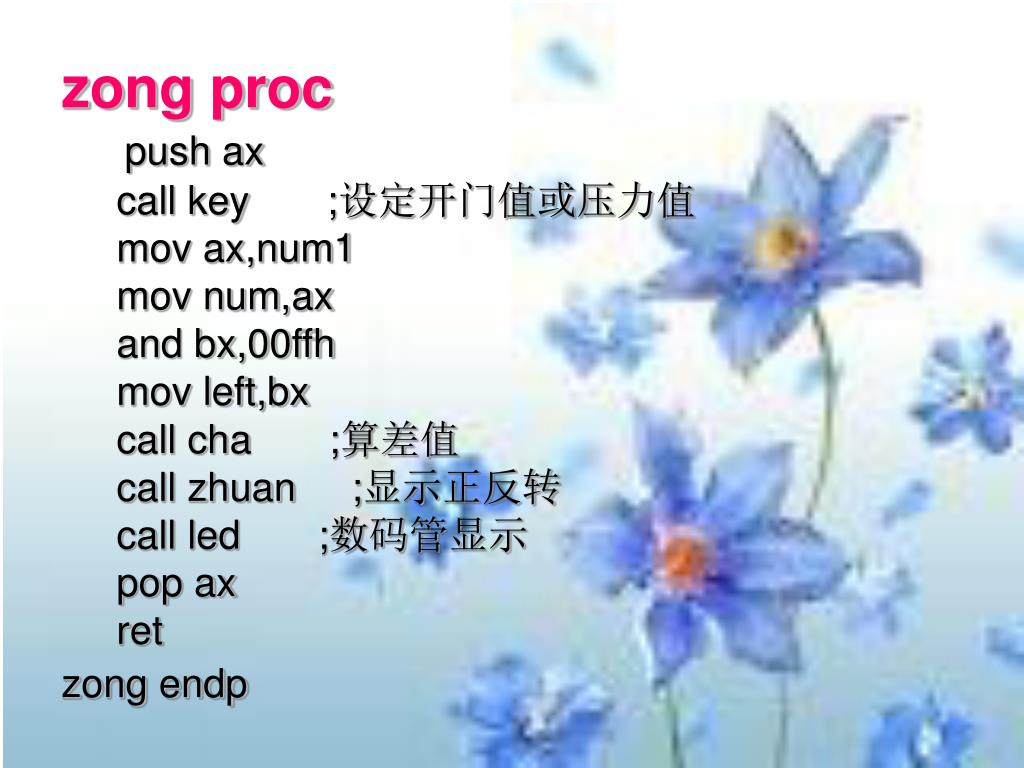

17. zong procpush ax call key ;设定开门值或压力值mov ax,num1 mov num,ax and bx,00ffh mov left,bx call cha ;算差值call zhuan ;显示正反转call led ;数码管显示pop ax retzong endp

18. key proc;键盘扫描第1段：判断是否有键按下key1: mov al,00 out 62h,al ;使所有行线为低电平in al,61h and al,0fh ;判定是否有列线为低电平cmp al,0fh jz key1 ;没有，无闭合键，则循环等待call delay1 ;有，则延时清除抖动

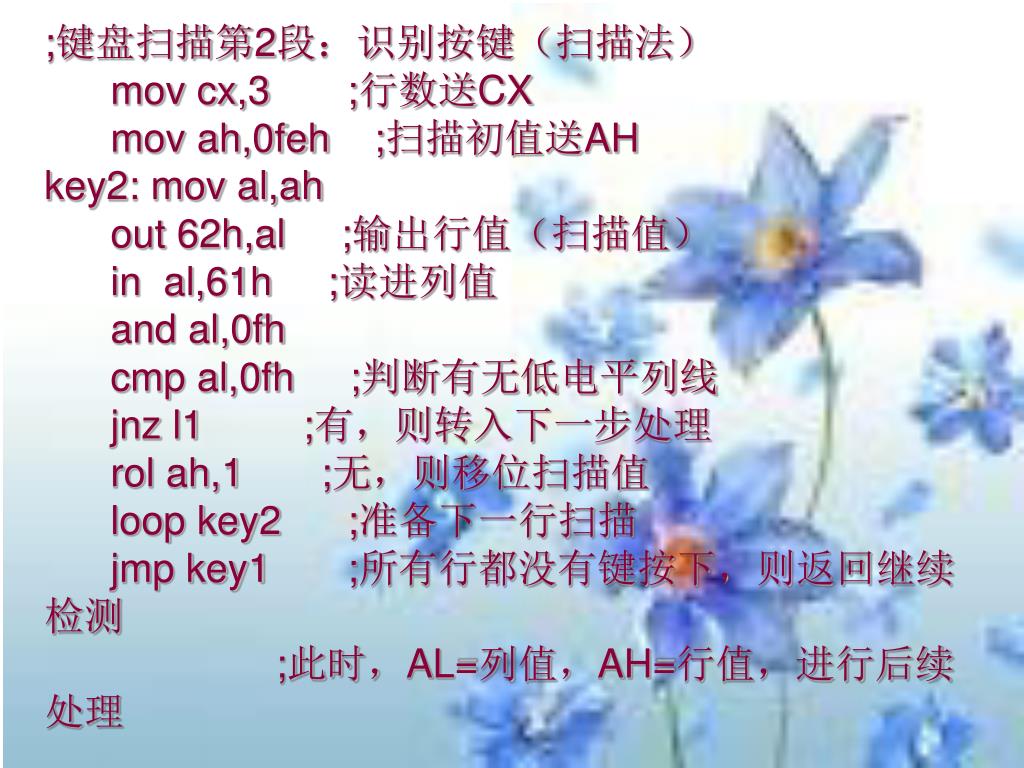

19. ;键盘扫描第2段：识别按键（扫描法） mov cx,3 ;行数送CX mov ah,0feh ;扫描初值送AH key2: mov al,ah out 62h,al ;输出行值（扫描值）in al,61h ;读进列值and al,0fh cmp al,0fh ;判断有无低电平列线jnz l1 ;有，则转入下一步处理rol ah,1 ;无，则移位扫描值loop key2 ;准备下一行扫描jmp key1 ;所有行都没有键按下，则返回继续 检测;此时，AL=列值，AH=行值，进行后续处理

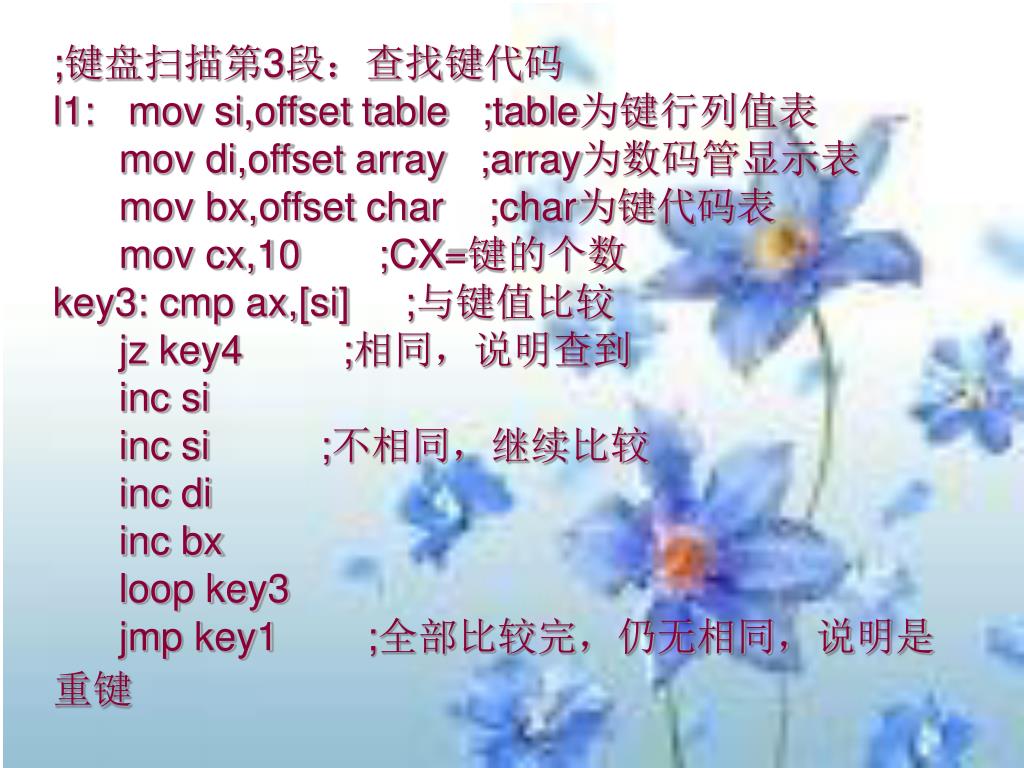

20. ;键盘扫描第3段：查找键代码l1: mov si,offset table ;table为键行列值表mov di,offset array ;array为数码管显示表mov bx,offset char ;char为键代码表mov cx,10 ;CX=键的个数key3: cmp ax,[si] ;与键值比较jz key4 ;相同，说明查到inc si inc si ;不相同，继续比较inc di inc bx loop key3 jmp key1 ;全部比较完，仍无相同，说明是重键

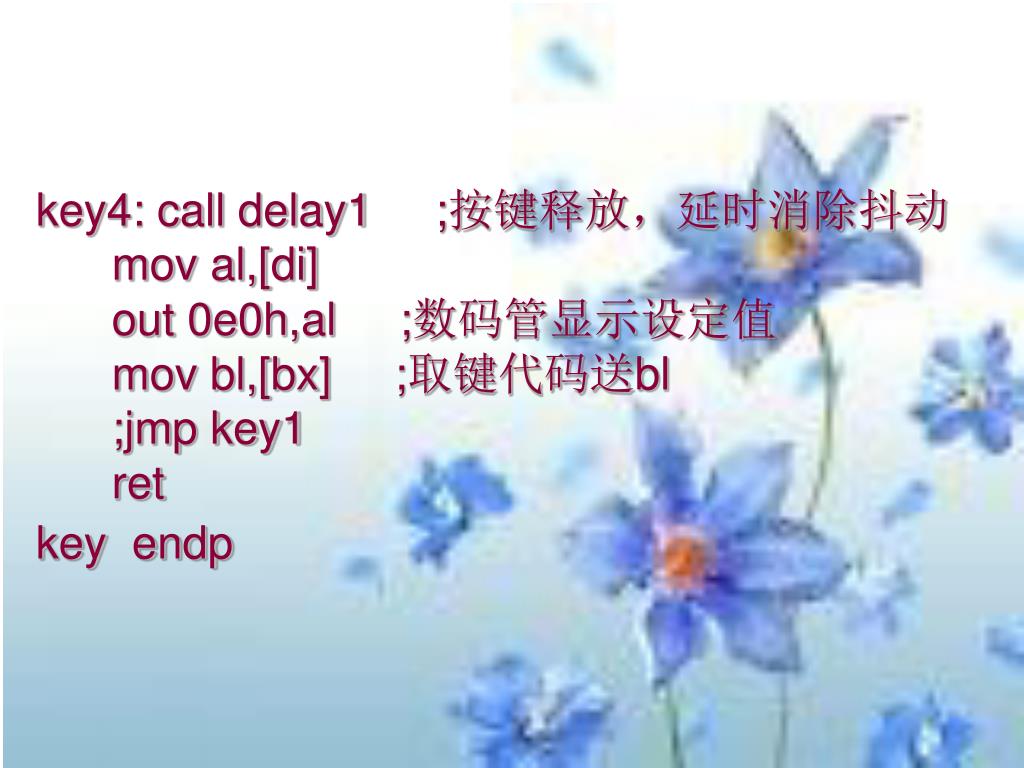

21. key4: call delay1 ;按键释放，延时消除抖动mov al,[di] out 0e0h,al ;数码管显示设定值mov bl,[bx] ;取键代码送bl ;jmp key1 retkey endp

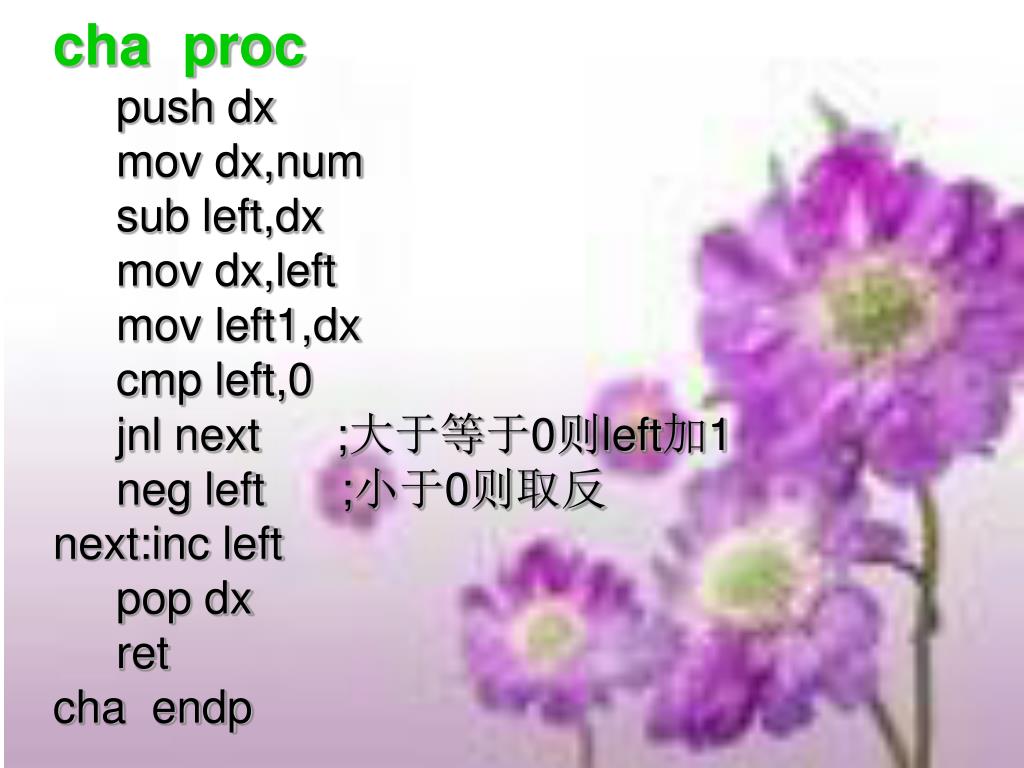

22. cha proc push dx mov dx,num sub left,dx mov dx,left mov left1,dx cmp left,0 jnl next ;大于等于0则left加1 neg left ;小于0则取反next:inc left pop dx retcha endp

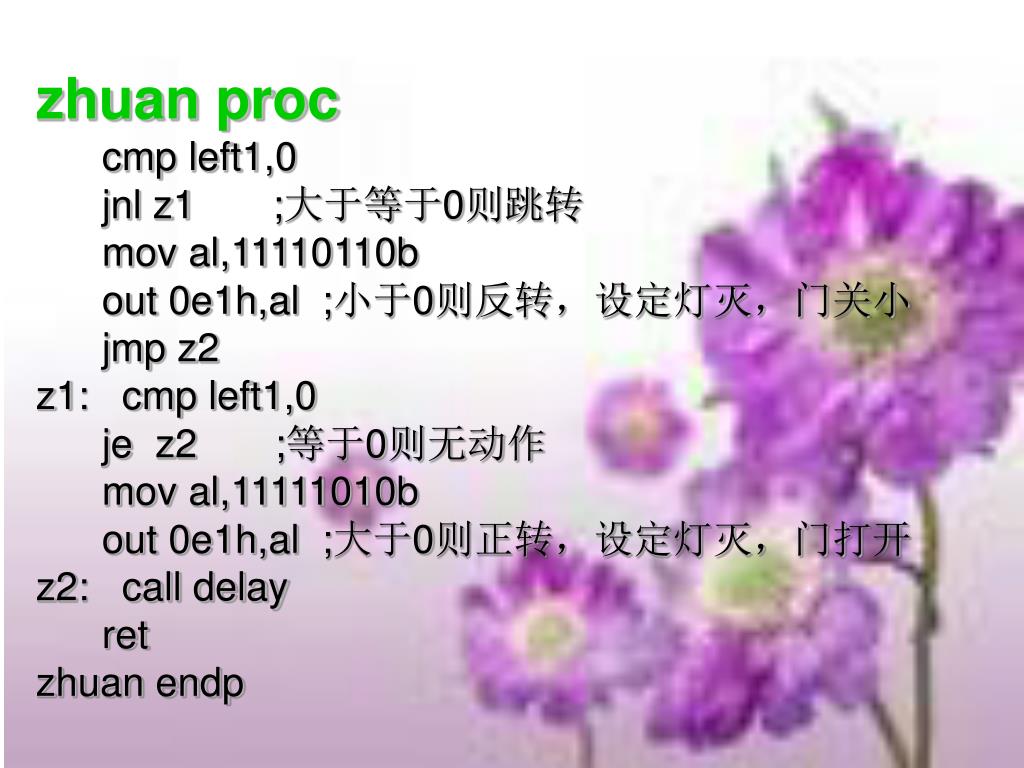

23. zhuan proccmp left1,0 jnl z1 ;大于等于0则跳转mov al,11110110b out 0e1h,al ;小于0则反转，设定灯灭，门关小jmp z2 z1: cmp left1,0 je z2 ;等于0则无动作mov al,11111010b out 0e1h,al ;大于0则正转，设定灯灭，门打开z2: call delay retzhuan endp

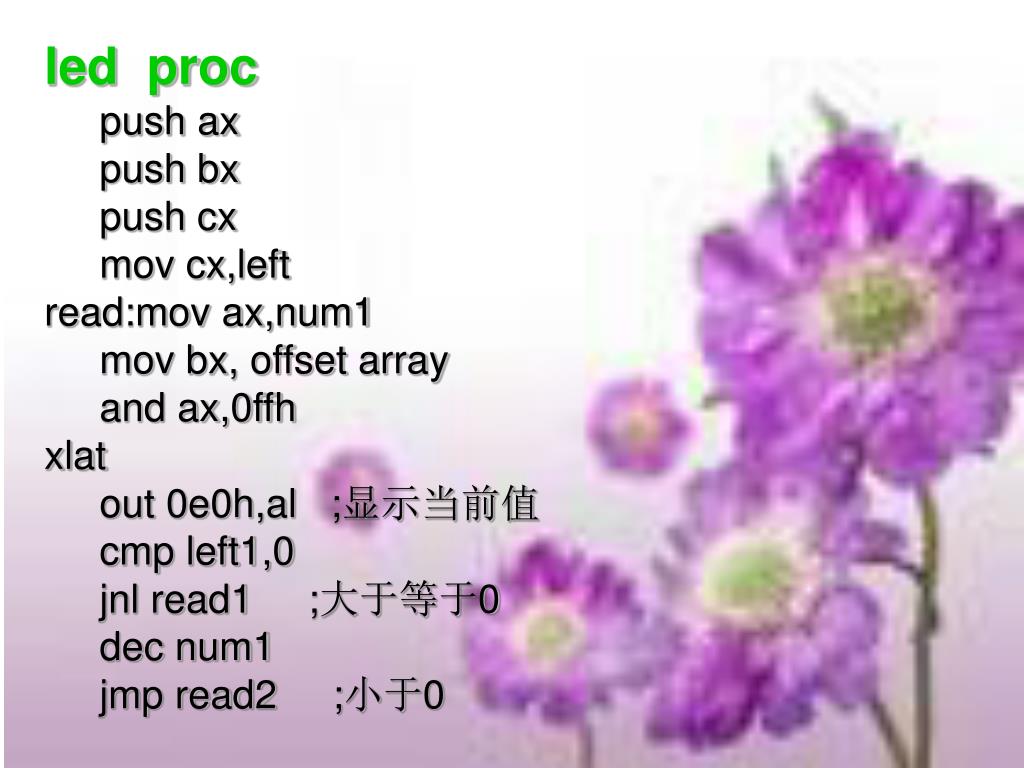

24. led procpush ax push bx push cx mov cx,leftread:mov ax,num1 mov bx, offset array and ax,0ffh xlat out 0e0h,al ;显示当前值cmp left1,0 jnl read1 ;大于等于0 dec num1 jmp read2 ;小于0

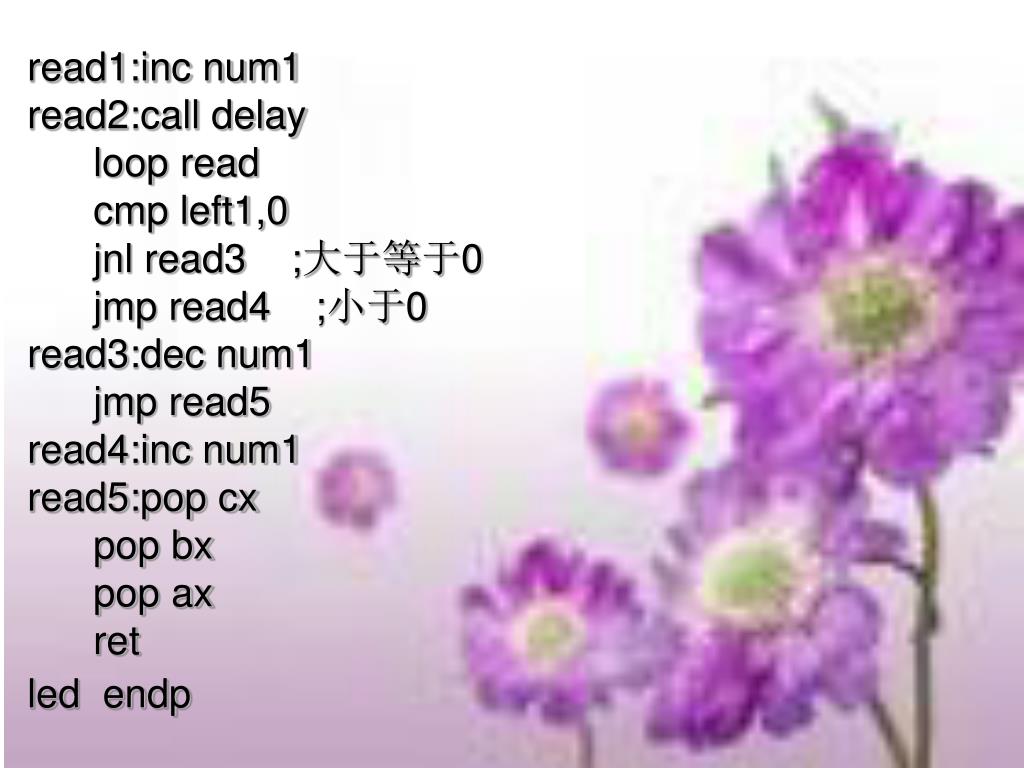

25. read1:inc num1read2:call delay loop read cmp left1,0 jnl read3 ;大于等于0 jmp read4 ;小于0read3:dec num1 jmp read5read4:inc num1read5:pop cx pop bx pop ax retled endp

26. delay procpush cx push di mov cx,300hY1: mov di,100X1: dec di jnz X1 loop Y1 pop di pop cxdelay endp

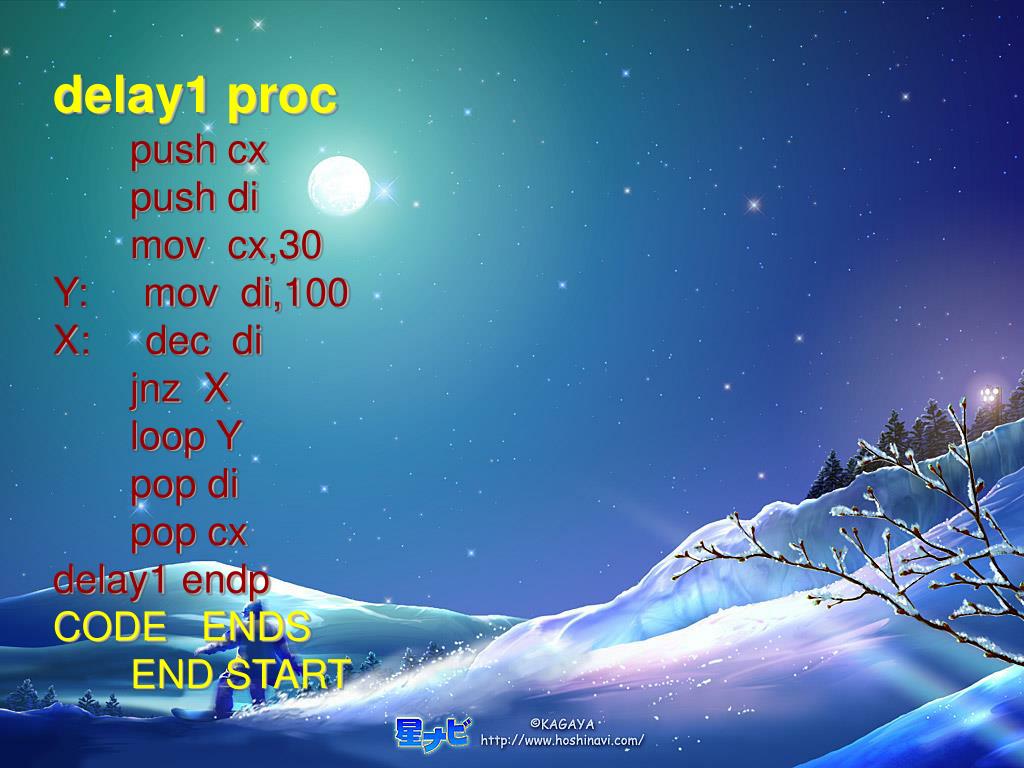

27. delay1 procpush cx push di mov cx,30Y: mov di,100X: dec di jnz X loop Y pop di pop cxdelay1 endp CODE ENDS END START

28. 演示到此结束 Thank you for your watching !
