  1. Исследования тонкой высотной структуры корональных магнитныхполей спектральнымиметодами широкодиапазонной радиоастрономии. В.М. Богод (САО РАН), Л.В. Яснов (СПб ГУ)

  2. Исследование высотной структуры магнитного поля над пятном в диапазоне высот в несколько тысяч км представляет собой трудную задачу.С одной стороны, это сложно выполнить технически, поскольку параметры плазмы здесь таковы, что они труднодоступны измерениям в рентгеновском и ультрафиолетовом диапазонах.С другой стороны, этот высотный диапазон весьма важен с точки зрения формирования условий зарождения вспышек и нужно знать как можно больше об особенностях магнитной структуры .Обычно недостаток знаний о структуре магнитного поля на этих высотах заполняется модельными экстраполяциями с фотосферного уровня.

  3. Здесь мы продолжаем развивать метод многоволновых стереоскопических измерений, который в комбинации с многочастотными изображениями гирорезонансных источников позволяет получать высотную структуру магнитных полей в активных областях. Подобный метод в 90-е годы активно разрабатывался (Aschwanden and Bastian,1994)в наблюдениях на VLA на отдельных волнах преимущественно в дециметровом диапазоне. Аналогичный метод применялся для анализа ультрафиолетовых наблюдений (Aschwanden,1999; Wiegelman&Neukirch,2002). Сейчас в связи с развитием многоволновых спектрографов на радиотелескопе РАТАН-600, измеряющих поляризацию с частотным разрешением до 1% в сантиметровом диапазоне радиоволн, стало возможным развитие методов детального анализа высотной магнитной структуры в активной области. Стало ясно, что для изучения высотной структуры плазмы в активной области важен новый параметр- многоволновость, который дает информацию о подробной структуре магнитного поля, что с другой стороны, также увеличивает и надежность определения такой структуры. В основном, мы использовали для измерений стабильные активные области текущего минимума активности, но делали оценки и для некоторых активных областей прошедшего максимума активности.

  4. Новые возможности радиоастрономического метода. • Широкий диапазон (сейчас 3 ГГц-18 ГГц) • Спектральное разрешение (достигнуто 1%) • Многоволновость (80 частотных каналов) • Точность координатных измерений ( лучше 0.5 угл.сек.) • Чувствительность измерения степени поляризации ( лучше 1%)

  5. Суть методастереоскопии состоит в определении временной зависимости положения источников поляризованного излучения в активной областии накаждой длине волны многоволнового комплекса одновременно. Здесь: Расчетная долгота i-день Расчетная долгота i+d день Измеренная долгота i-день Измеренная долгота i+d день Суточный сдвиг во времени на фотосфере Суточный сдвиг во времени на уровне f i Высота i-уровня

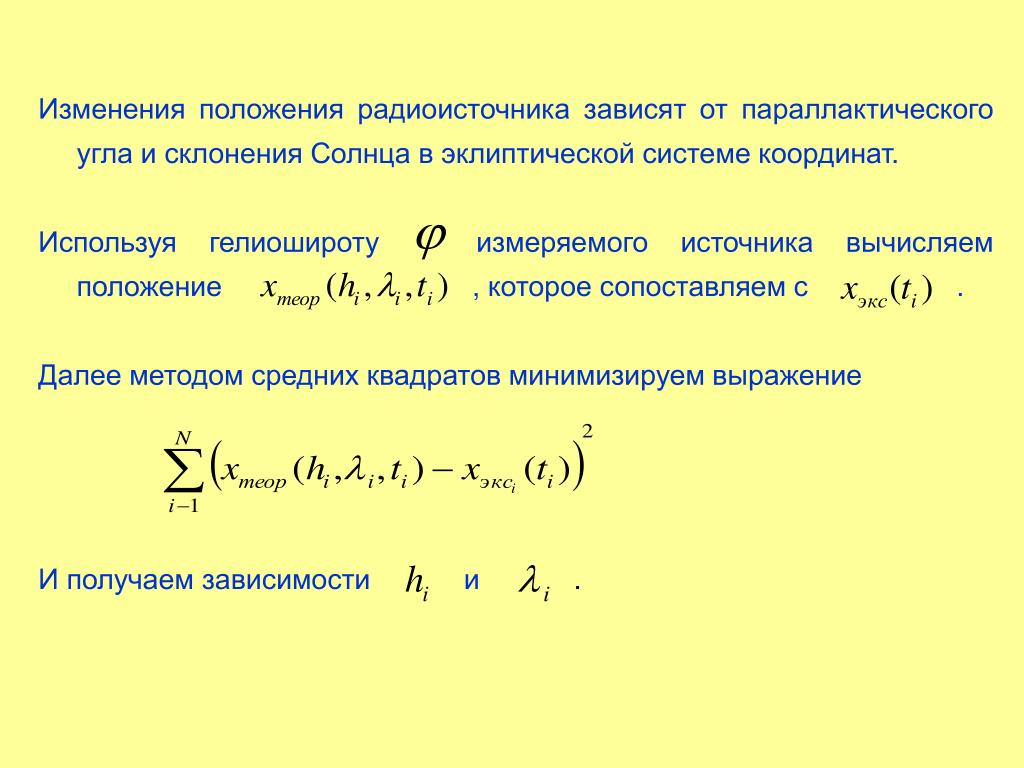

  6. Изменения положения радиоисточника зависят от параллактического угла и склонения Солнца в эклиптической системе координат. Используя гелиошироту измеряемого источника вычисляем положение , которое сопоставляем с . Далее методом средних квадратов минимизируем выражение И получаем зависимости и .

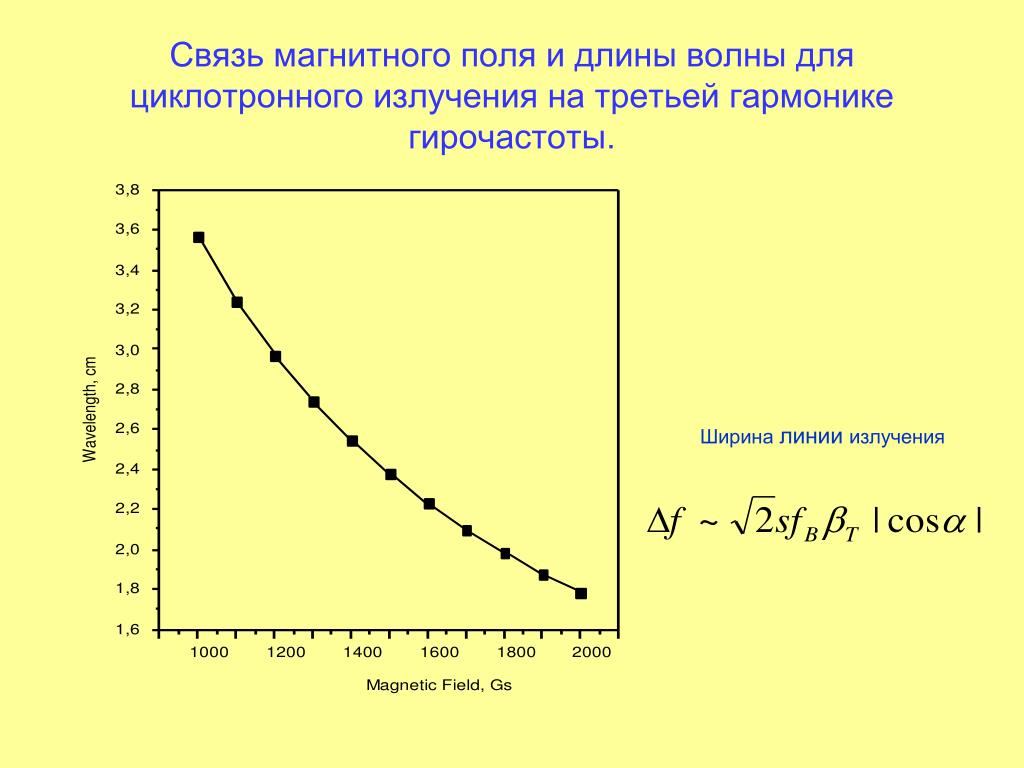

  7. Связь магнитного поля и длины волны для циклотронного излучения на третьей гармонике гирочастоты. Ширина линии излучения

  8. Рис. Многоволновые радионаблюдения Солнца на РАТАН-600. Сканы за 7 и 8 января 2007г. совмещены, как для каналов интенсивности (внизу), так и (вверху) для каналов поляризации (параметр Стокса V). Справа приведен перечень одновременно регистрируемых длин волн.

  9. Долготно-высотные характеристики магнитного поля над пятном • В наших измерениях мы регистрируем яркую центральную часть поляризованного радиоисточника (вписыванием гауссовой кривой) и связываем его положение с максимальным значением магнитного поля на данной длине волны в предположении циклотронного излучения на • При этом, можно рассчитать положения радиоисточника на каждой волне на следующий день и сопоставить это расчетное положение с измеренным значением. Важным фактором становится также измерение величины • где - расчетная долгота на частоте . • и - расчетная долгота на частоте . • Это позволяет определять форму силовой линии магнитного поля по максимальному значению поляризации в радиоисточнике в двух направлениях- по высоте и долготе.

  10. Рис. Результаты расчетов для АО NOAA 0933, которая наблюдалась в период 2-8 января 2007г. Слева -зависимости магнитного поля от высоты для трех измерений. Вертикальный отрезок обозначает систематическую ошибку радиоизмерений, связанную с качеством установки диаграммы антенны. Справа – высотно-долгот-ная структура магнитного поля над пятном.

  11. Привязка радио и оптических измерений магнитного поля • Монотонность зависимости спектр-магнитное поле обеспечивается многоволновостью измерений с точностью до 1%. • Однако, на практике антенная система непрерывно перестраивается для других наблюдений и появляется систематическая погрешность смещения всей кривой по высоте. • Для сведения этой погрешности к минимальному значению и для получения единообразных данных необходимо найти привязку наших спектральных измерений к независимым измерениям высоты магнитного поля. • Для таких опорных измерений использовались данные фотосферных измерений спутника SOHO/MDI. Процедура привязки основана на модельной экстраполяции магнитного поля в рамках дипольного приближения, предложенной в [Takakura, 1972] • Здесь , из SOHO/MDI • С другой стороны, из поляризационных наблюдений источника над пятном определялась на наибольшей частоте определяем величину магнитного поля по радиоизлучению в наиболее низкой для данной структуры точке . • По данным наблюдений имеем , и определяем высоту .

  12. Период 07-08.01.2007АО NOAA 0933 Силовая линия, рассчитанная по методу описанным [Seehafer, 1978] для экстраполяции линейного бессилового магнитного поля с максимальным значением α=0.054 с начальной точкой в максимальном магнитном поле на фотосфере. Использовались данные SOHO/MDI и РАТАН-600.

  13. Период 02-03.02.2007АО NOAA 0940 Рис. 6. а) Магнитное поле на фотосфере для активной области NOAA 0940 за 2 февраля по данным измерений в обсерватории Хуайроу и проекция реконструированных силовых линий на экваториальную плоскость для =0.032. (максимально возможное значение по методу [Seehafer, 1978] ) б) структура магнитного поля, построенная по данным наблюдений на РАТАН 600. Рисунки приведены в одинаковом масштабе вдоль долготы Солнца.

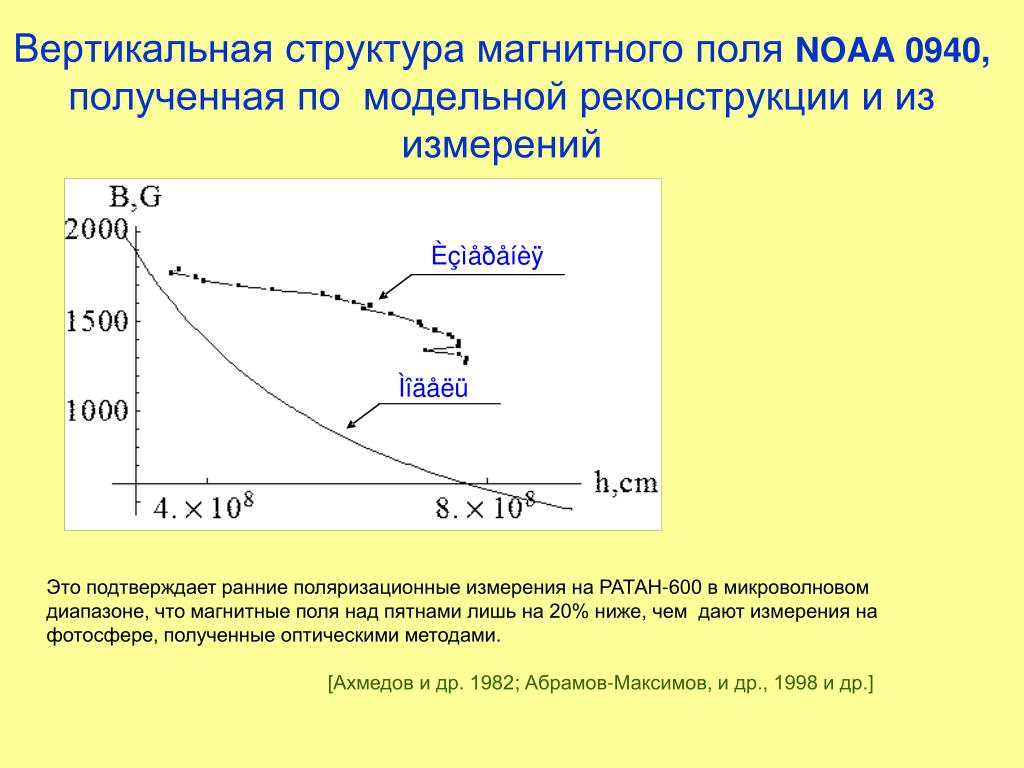

  14. Вертикальная структура магнитного поля NOAA 0940, полученная по модельной реконструкции и из измерений Это подтверждает ранние поляризационные измерения на РАТАН-600 в микроволновом диапазоне, что магнитные поля над пятнами лишь на 20% ниже, чем дают измерения на фотосфере, полученные оптическими методами. [Ахмедов и др. 1982; Абрамов-Максимов, и др., 1998 и др.]

  15. О сопоставлении моделей и измерений высотной структуры магнитного поля в активной области Akhmedov etal, S.Ph., 1982 Рис. Реконструкция магнитного поля над активной областью [Gary, 2001].По различным моделям высота переходной области в активной области около 2-4т. км. Из приведенного рисунка следует, что на этих высотах В=400-700 Гс, если на фотосфере 3000 Гс, а по радио измерениям поле должно быть лишь на 20% меньше, то есть более 2400 Гс.

  16. Возможные причины расхождений Дипольная и потенциальная экстраполяция фотосферного поля с альфа =0 дают существенно заниженные напряженности магнитного поля в переходной области и нижней короне. а) Возможно, что магнитное поле в хромосфере и короне сильно структурировано. В этом случае радиоизлучение исходящее из структур с максимальной напряженностью магнитного поля и должно отличаться от реконструированных магнитных полей дающих усредненное значение магнитного поля б)Неточность реконструкций магнитного поля, возможно, также связана с предположением о низком значении плазменного <1 (отношение газового к магнитному давлению) во всей анализируемой части атмосферы Солнца, тогда как на фотосфере и в нижней хромосфере >1. в) Наличие сильной скрученности магнитного поля (модели линейного и нелинейного бессилового поля с ). г) Подтверждается мягким рентгеном [Кlimchuk, 2000] , Петли в вершинах менее чем на 30% шире чем в основаниях.

  17. NOAA0953 за 03-02.05.2007. Рис. Высотное распределение магнитного поля от высоты для АО NOAA0953. Справа, данные MDI SOHO

  18. NOAA0953 за 03- 02.05.2007. Рис. Структура силовой трубки магнитного поля для АОNOAA0953. Слева - монотонная зависимостьмагнитного поля от долготы . Справа – зависимость высотыhот масштаба на фотосфере x. Из сопоставлений рисунков видно, что силовая трубка распространяется вверхпо спирали, шириной около 0.4 солнечных градуса.

  19. Петельная структура магнитного поля по данным в рентгенеКlimchuk, 2000, Solar Physics Fig1. Full-resolution SXT image from the 26 December 1991 orbit beginning 17:58 UT. Dimensions are 189.00 _ 186.00. Loop footpoints are marked with stars. Fig20. Twisted magnetic flux tube of uniform thickness surrounded by untwisted field that is expanding with height.

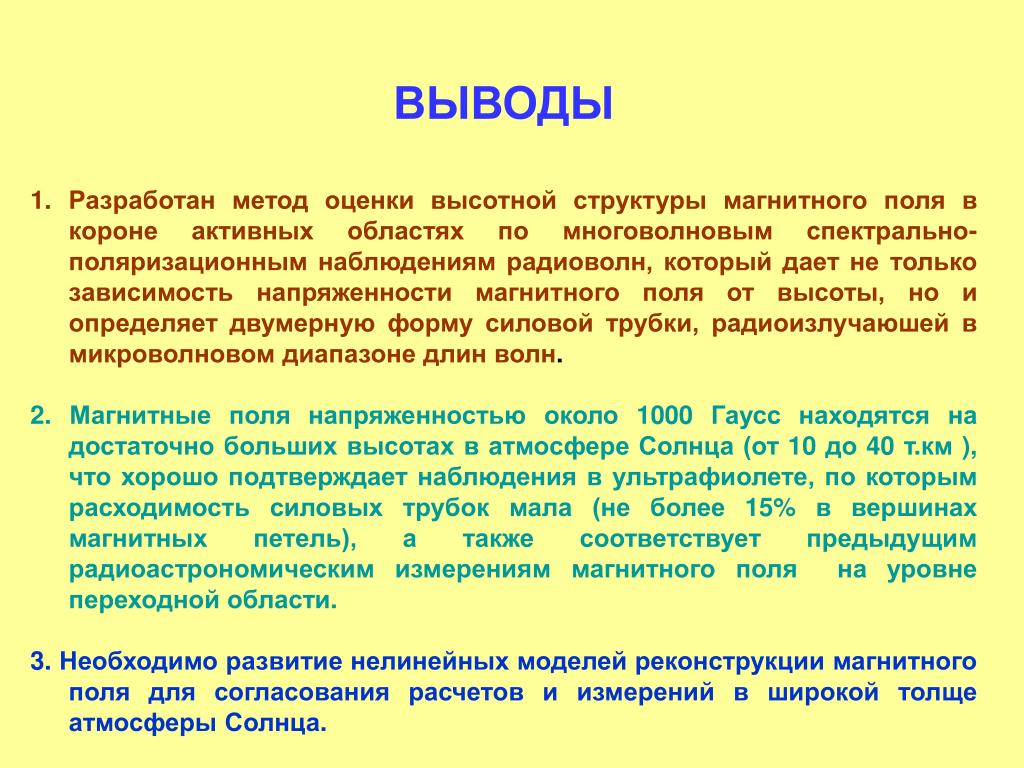

  20. ВЫВОДЫ • Разработан метод оценки высотной структуры магнитного поля в короне активных областях по многоволновым спектрально-поляризационным наблюдениям радиоволн, который дает не только зависимость напряженности магнитного поля от высоты, но и определяет двумерную форму силовой трубки, радиоизлучаюшей в микроволновом диапазоне длин волн. • 2. Магнитные поля напряженностью около 1000 Гаусс находятся на достаточно больших высотах в атмосфере Солнца (от 10 до 40 т.км ), что хорошо подтверждает наблюдения в ультрафиолете, по которым расходимость силовых трубок мала (не более 15% в вершинах магнитных петель), а также соответствует предыдущим радиоастрономическим измерениям магнитного поля на уровне переходной области. • 3. Необходимо развитие нелинейных моделей реконструкции магнитного поля для согласования расчетов и измерений в широкой толще атмосферы Солнца.

  21. Благодарю за внимание!

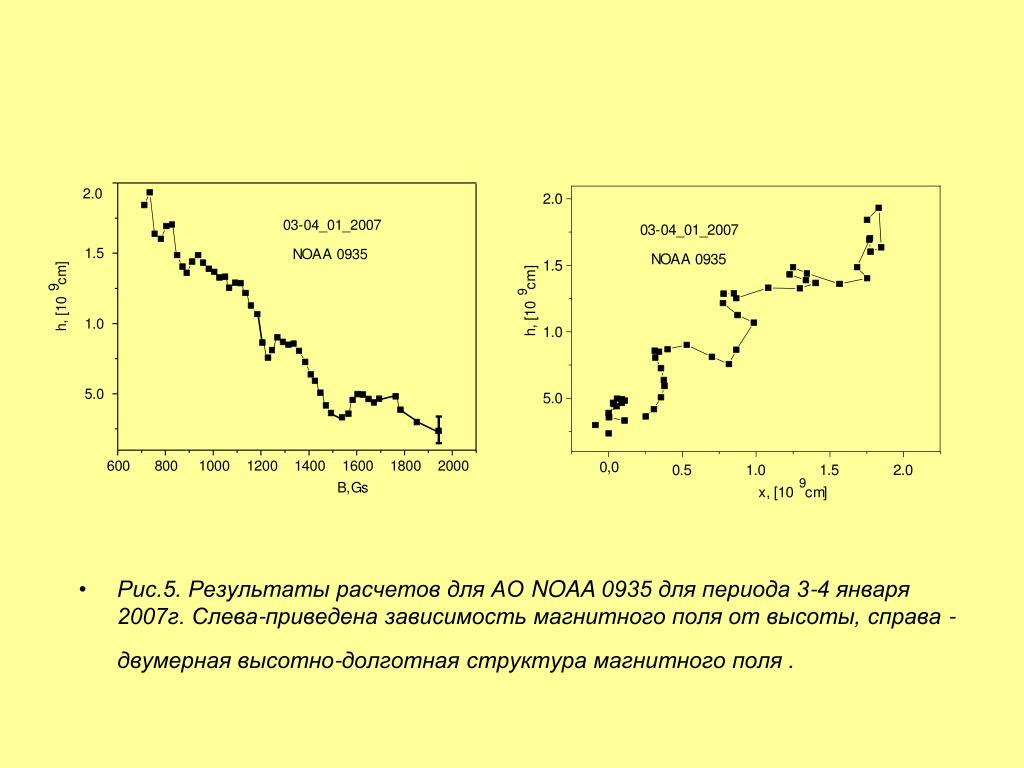

  22. Рис.5. Результаты расчетов для АО NOAA 0935 для периода 3-4 января 2007г. Слева-приведена зависимость магнитного поля от высоты, справа - двумерная высотно-долготная структура магнитного поля .
