图形显示与缩放

图形显示与缩放. 执行途径：工具栏、菜单、 Zoom 缩放功能的选项意义： 全部（ A ）：将图形全部显示在屏幕上，无论对象上否超出用 Limits 命令设定的绘图界限。 范围（ E ）：尽可能大地显示整个图形，与图界限无关。 前一个（ P ）：恢复上一次屏幕所显示的图形。 窗口（ W ）窗口内的区域放大到全屏幕。 实时：动态显示缩放窗口。. 图形平移. 执行途径：工具栏、菜单、 Pan 功能：将图形的全部或一部分显示在屏幕上。

talen
Télécharger la présentation

图形显示与缩放

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

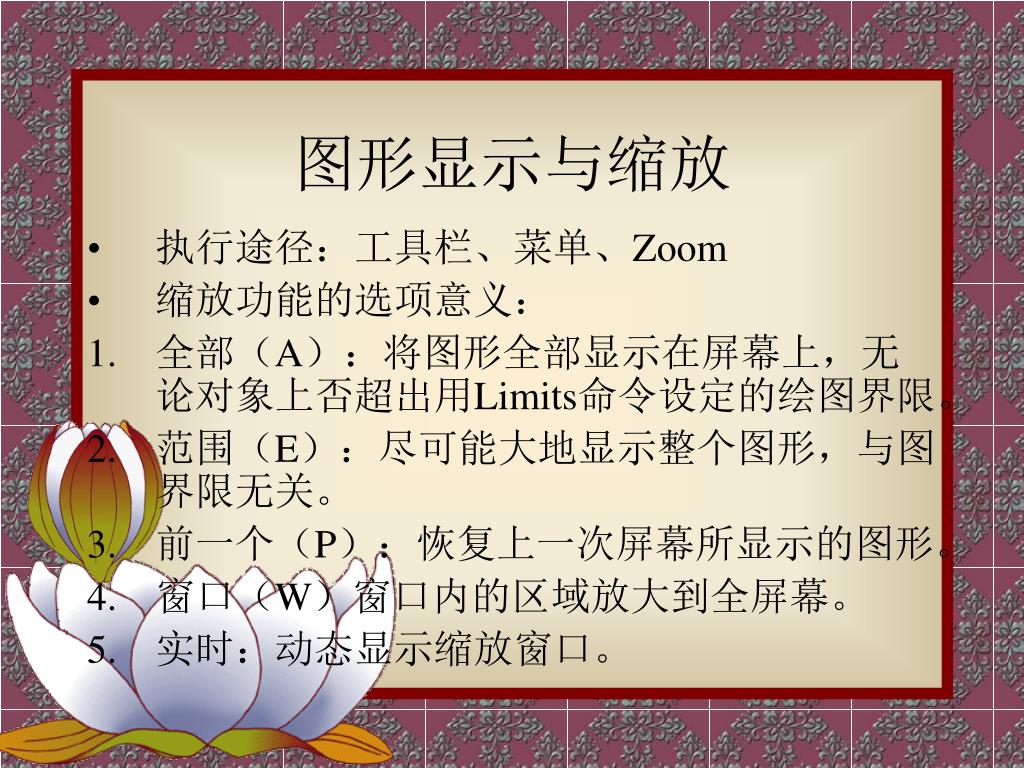

  1. 图形显示与缩放 • 执行途径：工具栏、菜单、Zoom • 缩放功能的选项意义： • 全部（A）：将图形全部显示在屏幕上，无论对象上否超出用Limits命令设定的绘图界限。 • 范围（E）：尽可能大地显示整个图形，与图界限无关。 • 前一个（P）：恢复上一次屏幕所显示的图形。 • 窗口（W）窗口内的区域放大到全屏幕。 • 实时：动态显示缩放窗口。

  2. 图形平移 • 执行途径：工具栏、菜单、Pan • 功能：将图形的全部或一部分显示在屏幕上。 • 操作方法：输入命令后，十字光标变成手形光标。按下鼠标并移动，图形便随鼠标移动，松开鼠标，移动便会停止。单击鼠标右键，可以弹出快捷菜单。在快捷菜单中，可以实现缩放与平移之间的切换。控制图显示的主要方法是利用实时缩放和实时平移。

  3. 鸟瞰视图 • 执行途径：工具栏、菜单、Dsviewer. • 操作方法：可以通过在鸟瞰视图中建立一个新的视图窗口来改变视图。要放大图形，应使视图框小一些，否则应大一些。还可以利用鸟瞰视图进行视图的平移。要关闭鸟瞰视图对话框，只要单击对话框上角的关闭按钮即可。

  4. 绘图辅助工具对话框 • 执行途径：菜单、Ddrmodes。 • 绘图辅助工具对话框： • 绘图模式：用于控制是否打开正交模式，选择实体填充方法。 • 栅格：打开或关闭栅格显示方式，确定栅格的间距。命令输入时也可以用Grid. • 捕捉：用于设定光标移动的间距。 • 等轴测捕捉：用于设置等轴测平面。

  5. 等轴测平面图画法 • 执行：“工具”/“绘图辅助工具”命令。 • 选择“等轴测捕捉/栅格”为“开”和“右”。 • 可以在图形的正面开始画图。 • 利用F5键可以对等轴测平面进行切换。 • 利用此种方法绘制的图形实际上是一个平面图形。它不是三维的立体图。

  6. 等轴测平面图画法举例

  7. 查询命令 • 执行方法：菜单/工具/查询。 • 选项： • 计算面积：选择“面积”选项，便进行面积计算。可以计算三个以上的点围成的封闭的图形的面积。也可以计算选取图形的面积。还可以在计算面积时进行一些加减运算。 • 计算距离和角度：选择“距离”选项，点取二点，系统便显示结果。 • 显示对象的数据和信息：选择“列表显示”选项后，再选取对象，系统便显示对象的所有信息。
