  1. Sistema digital de control d'ascensor Lídia Regalado Aleix Martí Grup 2 1BM3

  2. GH - GAH Motor pas a pas STOP Pujar / Baixar Mòdul d’entrada Planta 1 Planta 1 Planta 0 1 0 Detector ascensor Mòdul de control Planta 0 7seg Mòdul de sortida Ascensor a planta Esquema genèric d’ascensor de 2 plantes

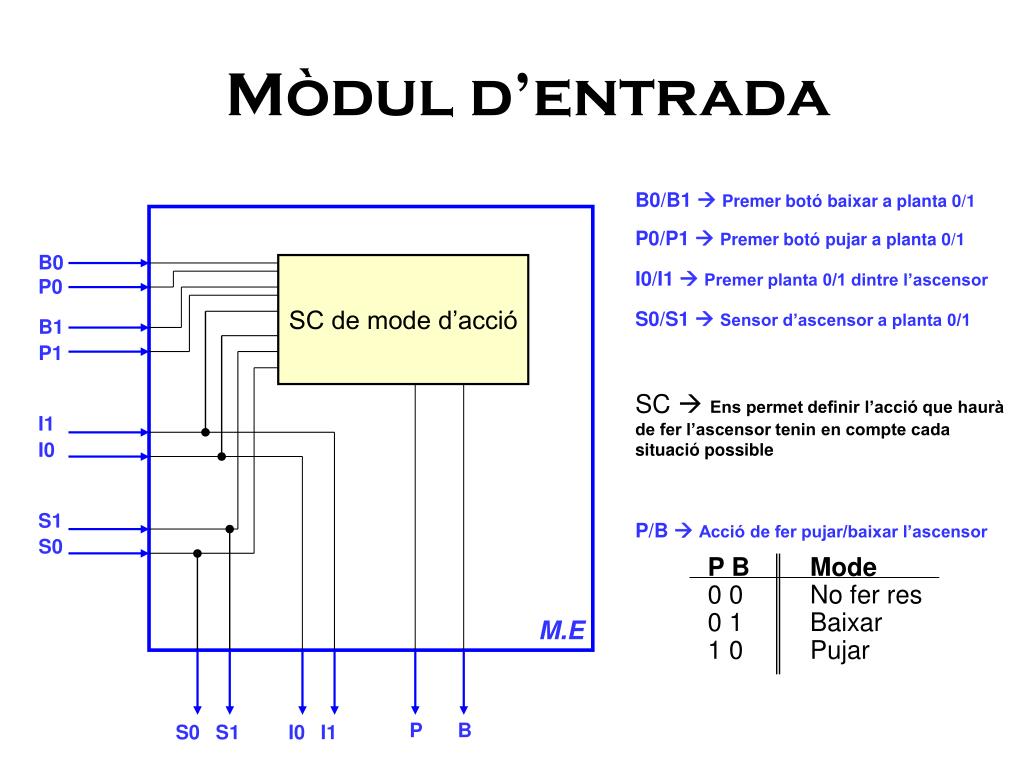

  3. Mòdul d’entrada B0/B1  Premer botó baixar a planta 0/1 P0/P1  Premer botó pujar a planta 0/1 B0 SC de mode d’acció I0/I1  Premer planta 0/1 dintre l’ascensor P0 S0/S1  Sensor d’ascensor a planta 0/1 B1 P1 SC  Ens permet definir l’acció que haurà de fer l’ascensor tenin en compte cada situació possible I1 I0 S1 P/B  Acció de fer pujar/baixar l’ascensor S0 P B Mode 0 0 No fer res 0 1 Baixar 1 0 Pujar M.E P B S0 S1 I0 I1

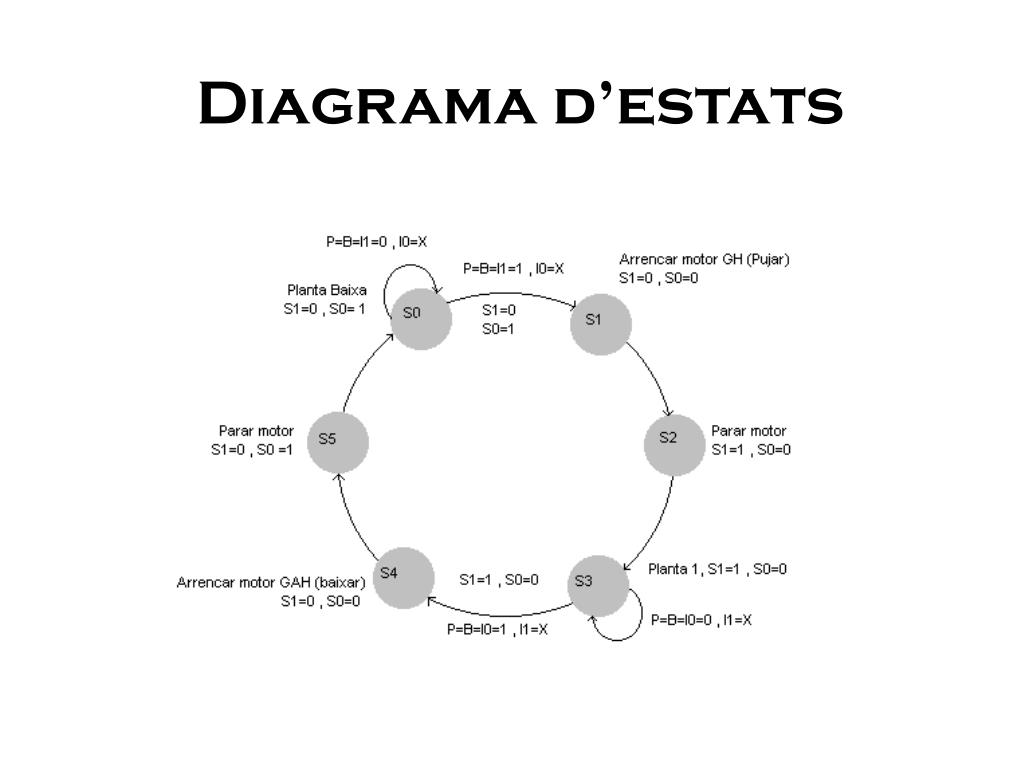

  4. Diagrama d’estats

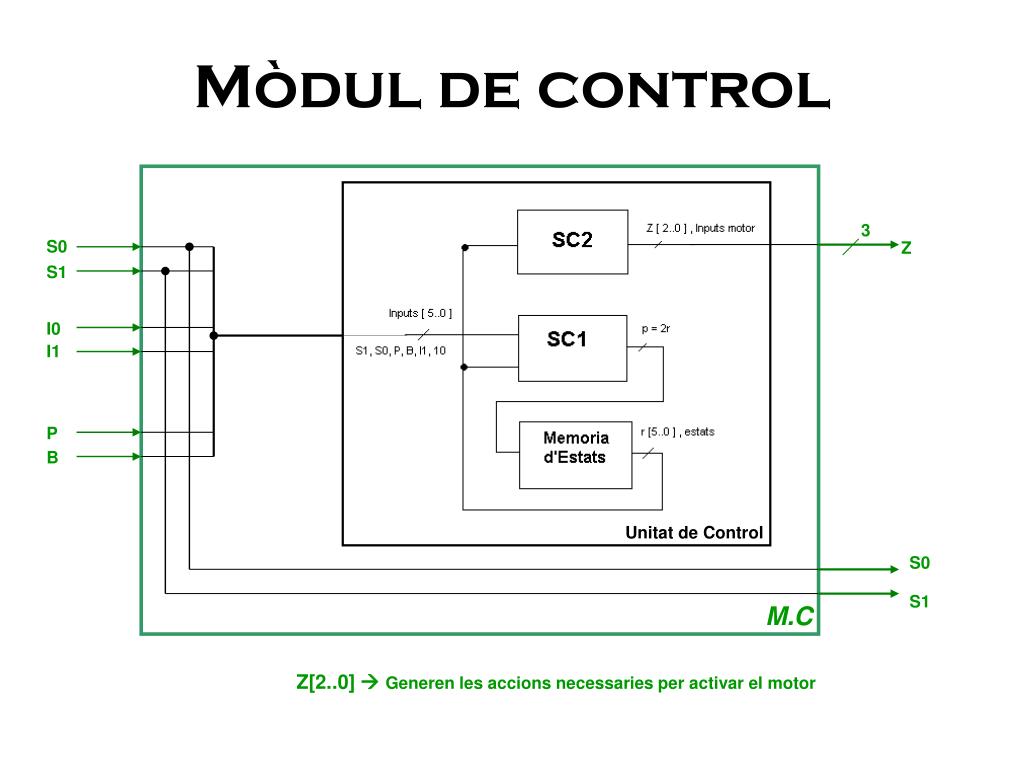

  5. Mòdul de control 3 S0 Z S1 I0 I1 P B Unitat de Control S0 S1 M.C Z[2..0]  Generen les accions necessaries per activar el motor

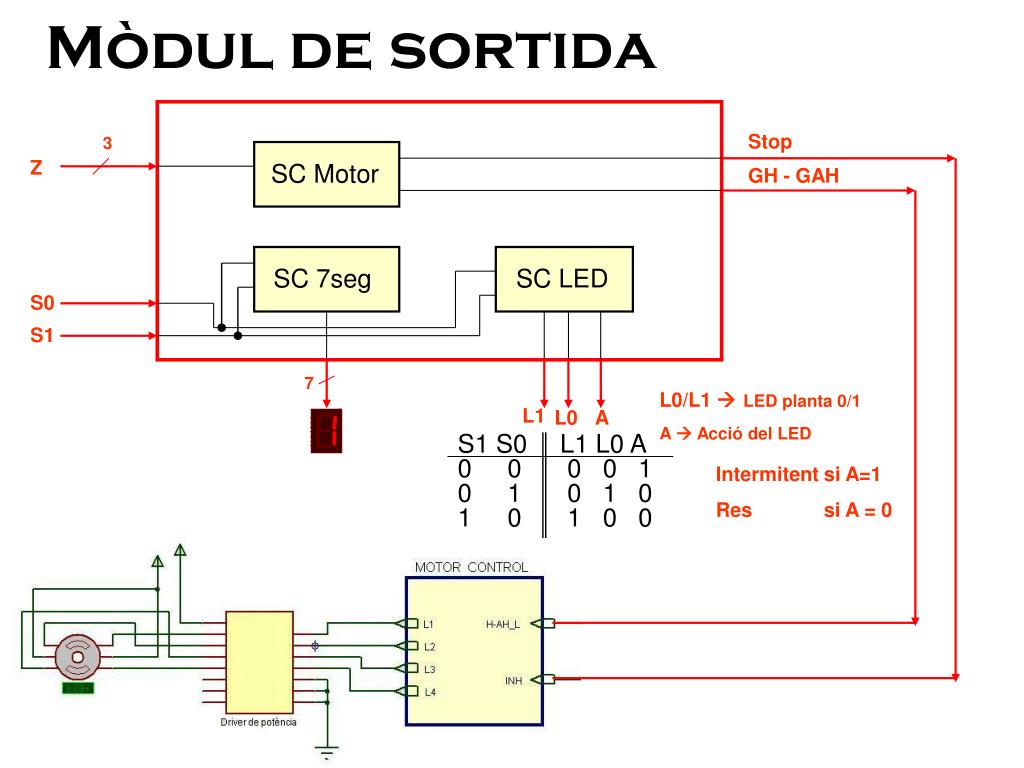

  6. Mòdul de sortida Stop 3 Z SC Motor GH - GAH SC 7seg SC LED S0 S1 7 L0/L1 LED planta 0/1 A  Acció del LED L1 L0 A S1 S0 L1 L0 A 0 0 0 0 1 0 1 0 1 0 1 0 1 0 0 Intermitent si A=1 Res si A = 0
