1 / 2

0,50

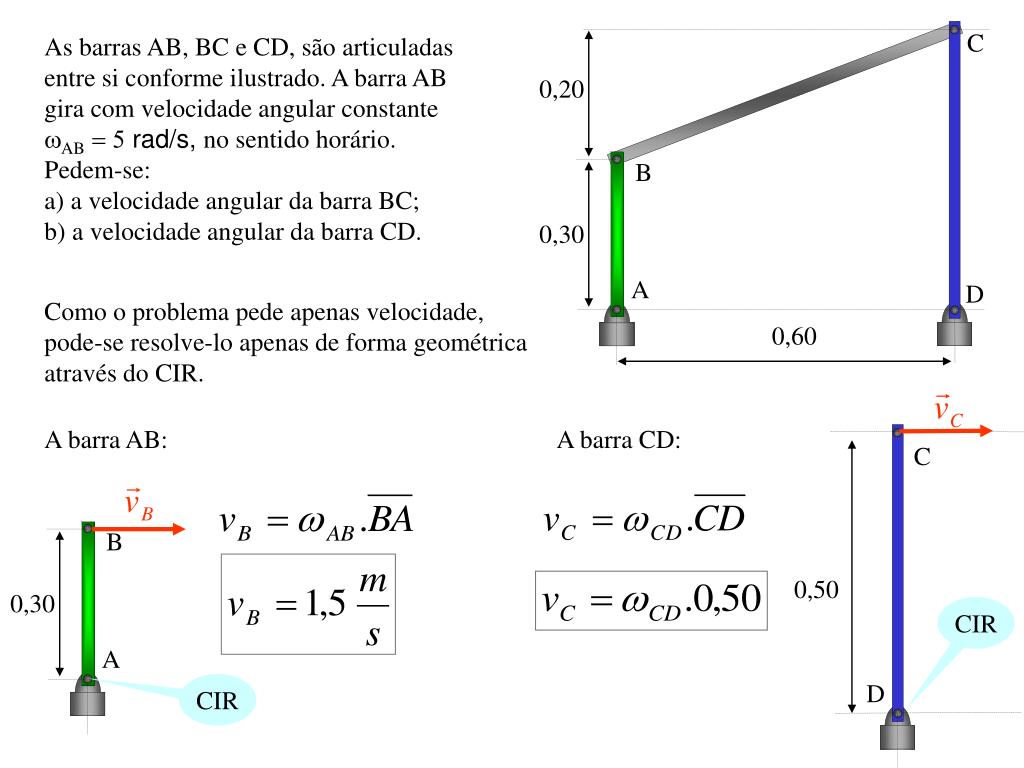

C. 0,20. B. C. 0,30. B. A. D. 0,50. 0,60. 0,30. A. D. As barras AB, BC e CD, são articuladas entre si conforme ilustrado. A barra AB gira com velocidade angular constante w AB = 5 rad/s, no sentido horário. Pedem-se: a) a velocidade angular da barra BC;

tarala
Télécharger la présentation

0,50

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. C 0,20 B C 0,30 B A D 0,50 0,60 0,30 A D As barras AB, BC e CD, são articuladas entre si conforme ilustrado. A barra AB gira com velocidade angular constante wAB = 5 rad/s, no sentido horário. Pedem-se: a) a velocidade angular da barra BC; b) a velocidade angular da barra CD. Como o problema pede apenas velocidade, pode-se resolve-lo apenas de forma geométrica através do CIR. A barra AB: A barra CD: CIR CIR

  2. C 0,20 B 0,30 A D 0,60 A barra BC: ortogonais às velocidades... determinando o CIR desta barra: ôps!! não há intersecção das ortogonais, desta forma o CIR não é definido, ou seja, a barra BC, no instante considerado, apresenta ato translatorio: ”todos os pontos tem a mesma velocidade” CIR !?? retomando..
