  1. WLAN交流 缪炎 03511

  2. 品质无线，无线无处不在 无线市场、技术分析 H3C WLAN解决方案 H3C WLAN重点产品 H3C WLAN应用案例

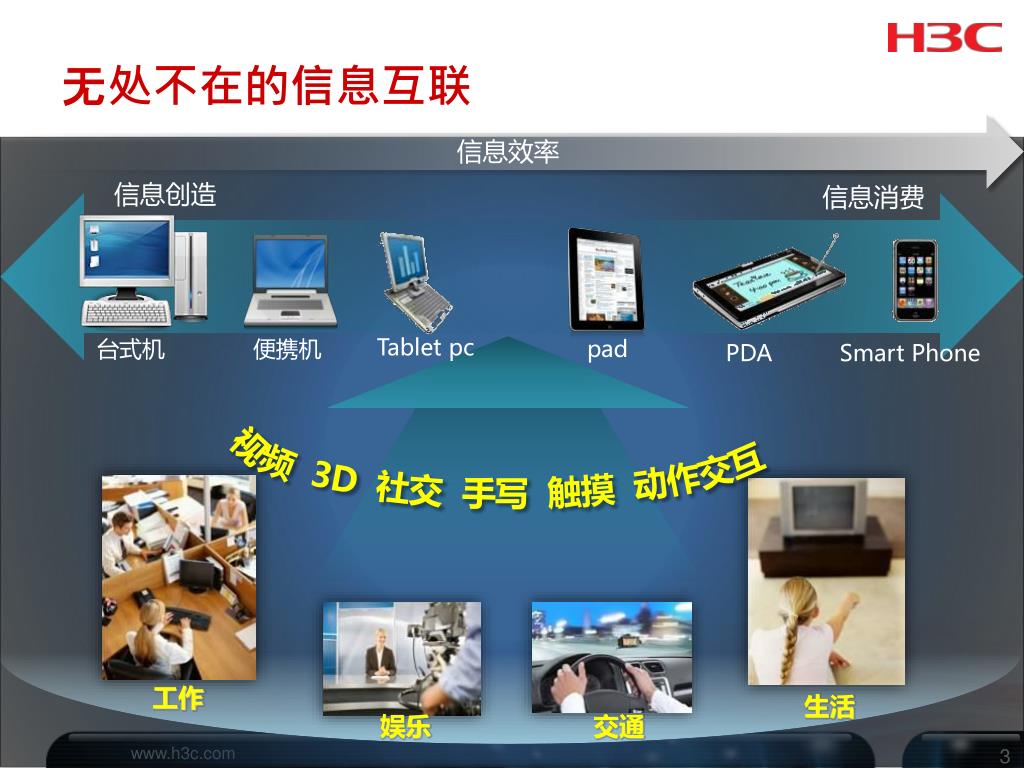

  3. 无处不在的信息互联 信息效率 信息创造 信息消费 Tablet pc 台式机 便携机 pad PDA Smart Phone 视频 3D 社交 手写 触摸 动作交互 工作 生活 娱乐 交通

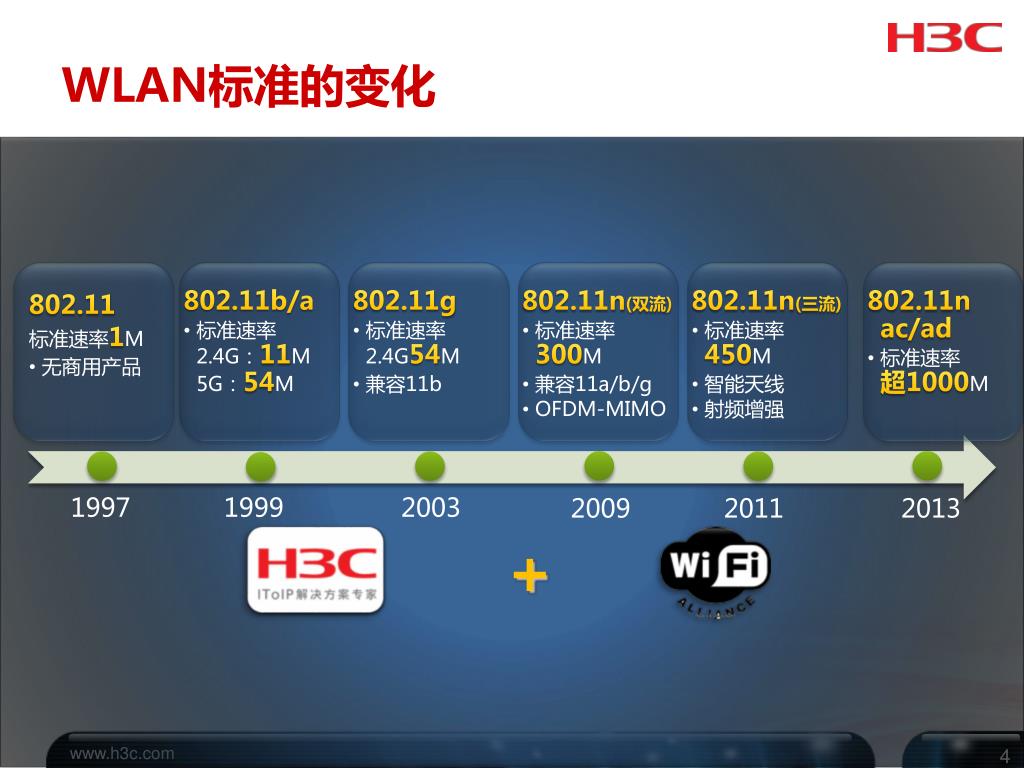

  4. WLAN标准的变化 • 802.11b/a • 标准速率2.4G：11M5G：54M • 802.11g • 标准速率2.4G54M • 兼容11b • 802.11n(双流) • 标准速率300M • 兼容11a/b/g • OFDM-MIMO • 802.11n(三流) • 标准速率450M • 智能天线 • 射频增强 • 802.11nac/ad • 标准速率超1000M • 802.11 • 标准速率1M • 无商用产品 1997 1999 2003 2009 2011 2013 +

  5. Internet Internet 选择什么技术架构 AC AP AP AP AP AP AP 传统Fat AP架构 H3C Fit AP架构

  6. 为什么要上802.11n？ 高带宽 6-12倍 广覆盖 30% 密接入 100% 802.11n 易兼容 兼容11abg 易扩展 高稳定

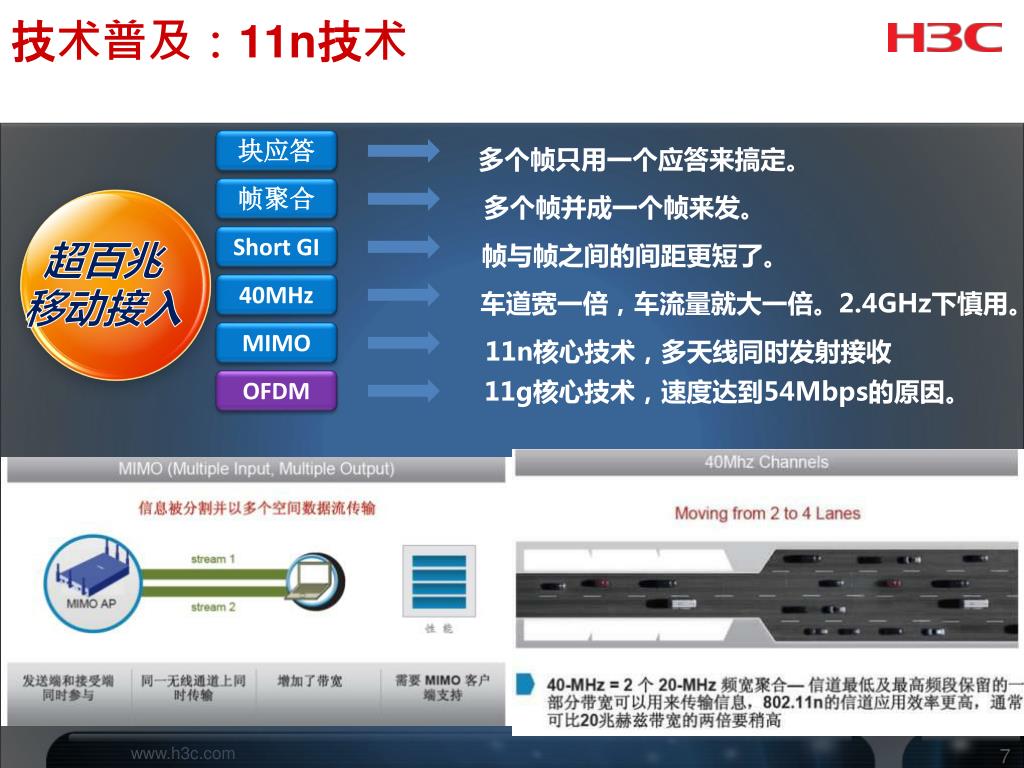

  7. 技术普及：11n技术 块应答 多个帧只用一个应答来搞定。 帧聚合 多个帧并成一个帧来发。 Short GI 超百兆移动接入 帧与帧之间的间距更短了。 40MHz 车道宽一倍，车流量就大一倍。2.4GHz下慎用。 MIMO 11n核心技术，多天线同时发射接收 OFDM 11g核心技术，速度达到54Mbps的原因。

  8. 无线、供电、管理融合 AP 网络融合管理 PoE交换机 L2/L3 IP 有线、无线需要统一拓扑、融合管理 智能PoE交换机：定时供电，定时开关AP 无线交换机

  9. 品质无线，无线无处不在 无线市场、技术分析 H3C WLAN解决方案 H3C WLAN重点产品 H3C WLAN应用案例

  10. 运营级网络的发展：大规模/超大规模 网管 AC PSTN Internet DCN AP 运营级大规模/超大规模网络 企业级网络 家用级网络 AC 企业CPE AP AP FIT AP 管理：无 简单 复杂 • 运营级大规模网络面临的问题： • 设备多WLAN设备数量大、种类复杂，成千上万的设备需要管理。 • 流量大 宽带业务、流媒体业务、VOIP语音、P2P等导致数据流量急增。 • 干扰复杂无线网络环境复杂、空中干扰多 。 • 漫游 不同地市、省市、国际之间的漫游。

  11. 城域网 STEP1：AC侧挂BAS方案 认证、网管平台 SR 无线控制器 BAS • AC上解析出报文SSID，根据SSID映射为用户VLAN。 • AC部署同一VLAN下的用户隔离。 汇聚交换机 ADSL猫 • 交换机进行AP的管理VLAN标记。 • 同一热点AP上SSID对应不同VLAN。 热点A 热点B • AP和AC之间三层互通，AP的管理隧道QINQ由BRAS终结。 • 适合城区组网,热点部署范围广的方案。

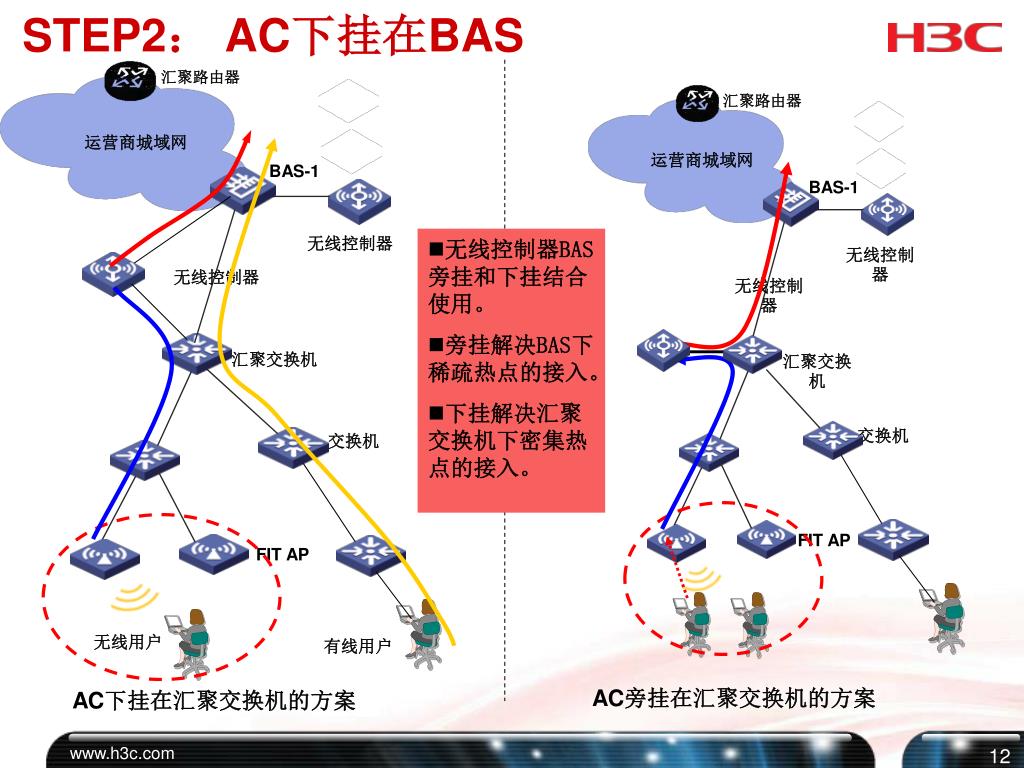

  12. STEP2： AC下挂在BAS 汇聚路由器 汇聚路由器 运营商城域网 运营商城域网 BAS-1 BAS-1 • 无线控制器BAS旁挂和下挂结合使用。 • 旁挂解决BAS下稀疏热点的接入。 • 下挂解决汇聚交换机下密集热点的接入。 无线控制器 无线控制器 无线控制器 无线控制器 汇聚交换机 汇聚交换机 交换机 交换机 FIT AP FIT AP 无线用户 有线用户 AC旁挂在汇聚交换机的方案 AC下挂在汇聚交换机的方案

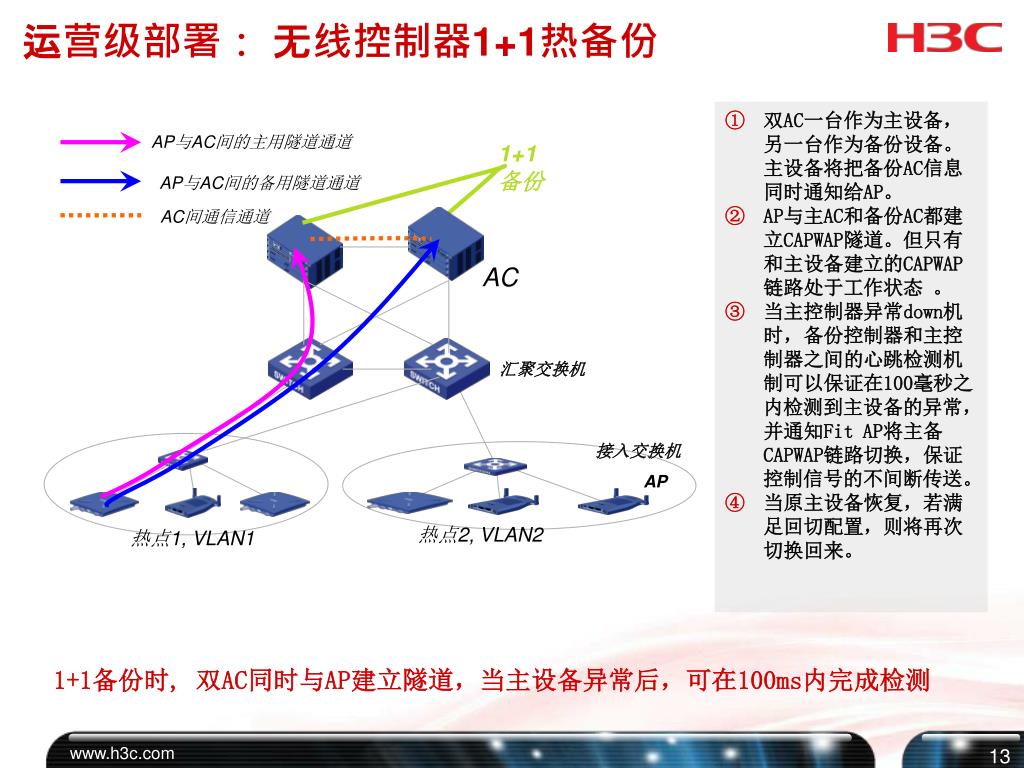

  13. 运营级部署： 无线控制器1+1热备份 • 双AC一台作为主设备，另一台作为备份设备。主设备将把备份AC信息同时通知给AP。 • AP与主AC和备份AC都建立CAPWAP隧道。但只有和主设备建立的CAPWAP链路处于工作状态 。 • 当主控制器异常down机时，备份控制器和主控制器之间的心跳检测机制可以保证在100毫秒之内检测到主设备的异常，并通知Fit AP将主备CAPWAP链路切换，保证控制信号的不间断传送。 • 当原主设备恢复，若满足回切配置，则将再次切换回来。 AP与AC间的主用隧道通道 1+1备份 AP与AC间的备用隧道通道 AC间通信通道 AC 汇聚交换机 接入交换机 AP 热点2, VLAN2 热点1, VLAN1 1+1备份时, 双AC同时与AP建立隧道，当主设备异常后，可在100ms内完成检测

  14. 运营级部署：无线控制器N+1冷备份 主通道 N+1备份 • 在主AC上配置AP的接入优先级高于备份AC上的优先级，保证在主AC正常工作时,AP永远先接入到主AC上 • AP与主AC建隧道 • 主AC DOWN, AP利用心跳报文检测出AC状态 • AP与备份链路建立隧道，备份AC成为主用AC • 当原主AC恢复时，如果配置了回切，则将再次回切回来 备份通道 备份AC AC AC AC 汇聚交换机 热点2, VLAN2 热点1, VLAN1 当随着AP的增多，每台AC的负荷超过(N-1/N) 的比例时，可以单独部署一台AC做专门的备份。 N+1备份时, 1台AC作为专门的备份设备，只要N台设备中任一个设备出现问题，备份设备便开始代替该设备工作。

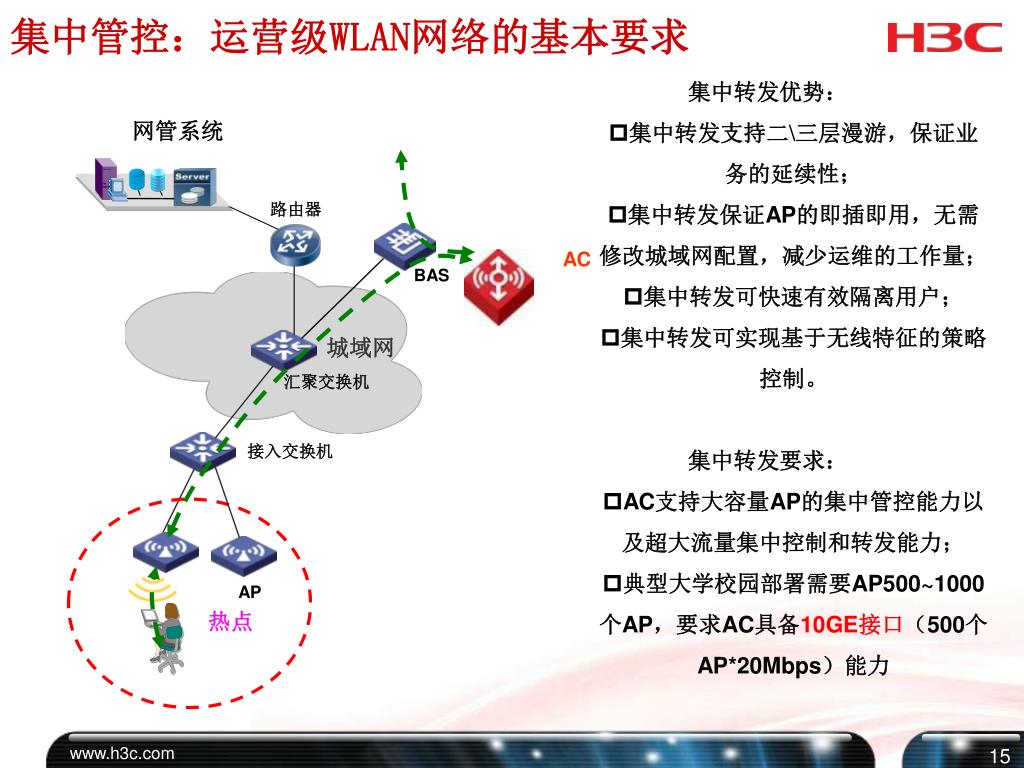

  15. 集中管控：运营级WLAN网络的基本要求 网管系统 • 集中转发优势： • 集中转发支持二\三层漫游，保证业务的延续性； • 集中转发保证AP的即插即用，无需修改城域网配置，减少运维的工作量； • 集中转发可快速有效隔离用户； • 集中转发可实现基于无线特征的策略控制。 • 集中转发要求： • AC支持大容量AP的集中管控能力以及超大流量集中控制和转发能力； • 典型大学校园部署需要AP500~1000个AP，要求AC具备10GE接口（500个AP*20Mbps）能力 路由器 AC BAS 城域网 汇聚交换机 接入交换机 AP 热点

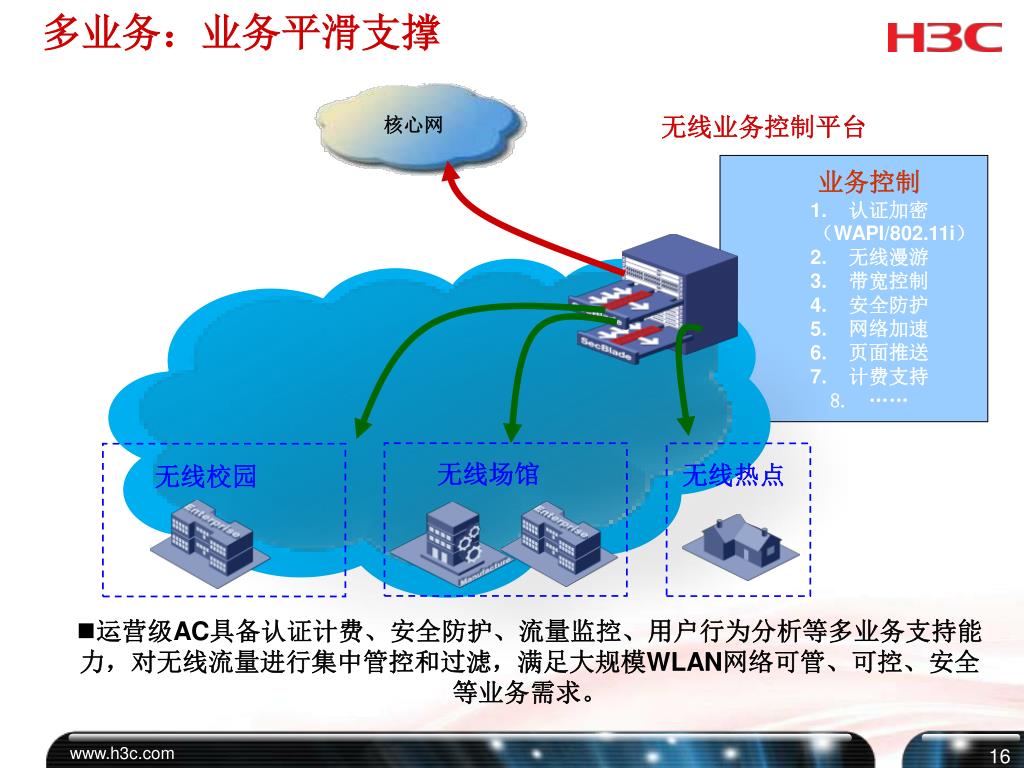

  16. 多业务：业务平滑支撑 核心网 无线业务控制平台 • 业务控制 • 认证加密（WAPI/802.11i） • 无线漫游 • 带宽控制 • 安全防护 • 网络加速 • 页面推送 • 计费支持 • …… 无线场馆 无线热点 无线校园 • 运营级AC具备认证计费、安全防护、流量监控、用户行为分析等多业务支持能力，对无线流量进行集中管控和过滤，满足大规模WLAN网络可管、可控、安全等业务需求。

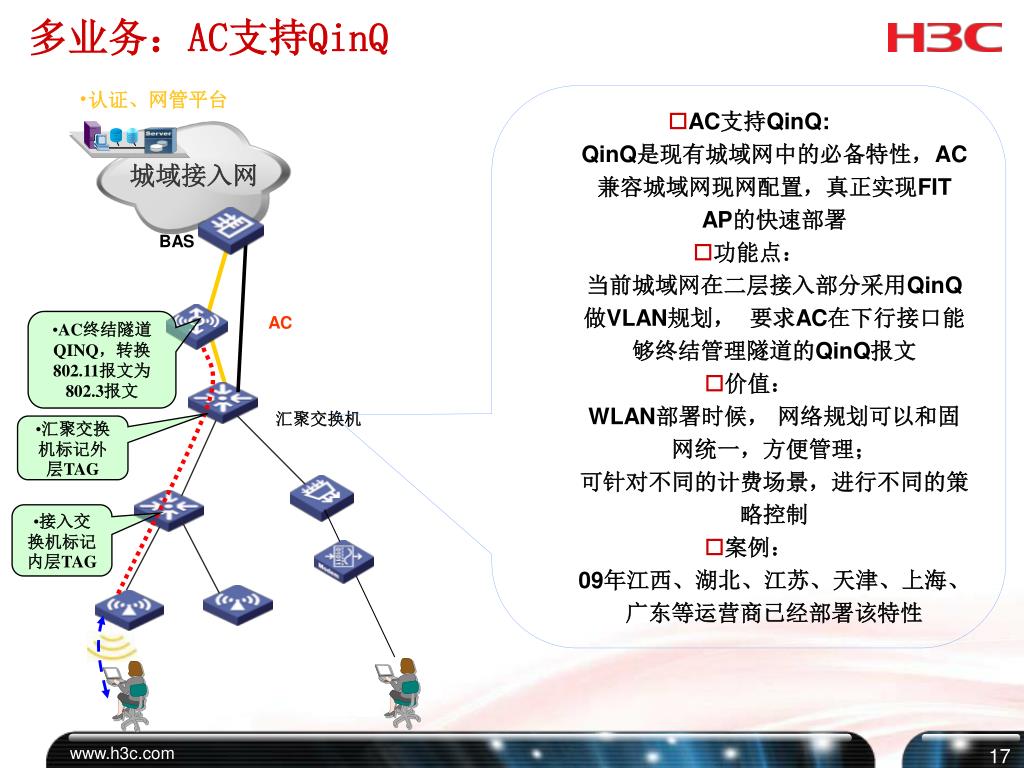

  17. 多业务：AC支持QinQ • 认证、网管平台 • AC支持QinQ: QinQ是现有城域网中的必备特性，AC兼容城域网现网配置，真正实现FIT AP的快速部署 • 功能点： 当前城域网在二层接入部分采用QinQ做VLAN规划， 要求AC在下行接口能够终结管理隧道的QinQ报文 • 价值： WLAN部署时候， 网络规划可以和固网统一，方便管理； 可针对不同的计费场景，进行不同的策略控制 • 案例： 09年江西、湖北、江苏、天津、上海、广东等运营商已经部署该特性 城域接入网 BAS • AC终结隧道QINQ，转换802.11报文为802.3报文 AC 汇聚交换机 • 汇聚交换机标记外层TAG • 接入交换机标记内层TAG

  18. 多业务：IPv6支持，满足网络发展需求 无线组网支持IPv6环境 IPv6网络 IPv4网络 AP和无线控制器之间可以建立基于IPv6地址的隧道 多个无线控制器之间可以建立基于IPv6地址的隧道 IPv6网管 双栈 BAS IPv6管理 无线控制器： ACL6 DNS6 TraceRT6 Telnet6 TFTP IPv6 FTP IPv6 DHCP client6 Ping6 AP： DNS6 DHCP client6 汇聚交换机 双栈AC 原有接入网 POE交换机 IPv6组播 无线交换机支持MLD Snooping 配合现有IPv6有线网络，实现IPv6组播业务 AP IPv6 流量 IPv4 流量 双栈主机 双栈主机 不仅仅是IPv6 透传

  19. 多业务：同一SSID支持多种认证加密 WAPI终端 WAPI手机客户/大客户 高价值安全类客户 大众热点：机场，酒店，咖啡厅：WEP加密 • 09年6月，WLAN手机入网的政策已经明朗，WIFI手机必须具备WAPI功能。 • 差异化安全部署： WAPI/802.11i/明文同一SSID启用 简化网络部署复杂度，提高用户体验。 用户根据自己的需求，灵活的选择安全策略。 • 集中控制型WAPI： • AC支持高性能、集中式WAPI部署，简化WAPI部署难度，降低部署成本。 • 高性能WAPI： • 满足大规模WAPI运营需求。 无线POS机 SSID:CUC Portal Server 特定应用（如停车POS）：不加密 城域网 SSID:CUC BAS AC FIT AP SSID:CUC WAPI AS WIFI终端 普通安全类用户：WPA/WPA2加密 SSID:CUC

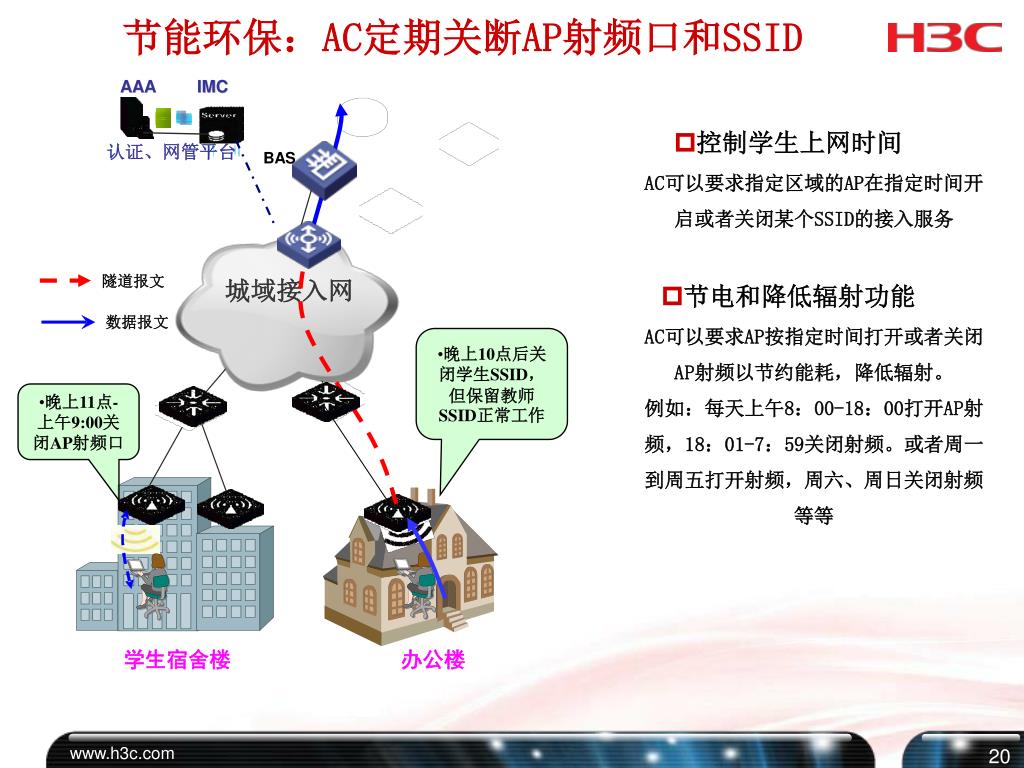

  20. 节能环保：AC定期关断AP射频口和SSID AAA IMC AAA IMC • 控制学生上网时间 AC可以要求指定区域的AP在指定时间开启或者关闭某个SSID的接入服务 • 节电和降低辐射功能 AC可以要求AP按指定时间打开或者关闭AP射频以节约能耗，降低辐射。 例如：每天上午8：00-18：00打开AP射频，18：01-7：59关闭射频。或者周一到周五打开射频，周六、周日关闭射频等等 认证、网管平台 BAS 隧道报文 城域接入网 数据报文 • 晚上10点后关闭学生SSID，但保留教师SSID正常工作 • 晚上11点-上午9:00关闭AP射频口 学生宿舍楼 办公楼

  21. 无线网络一体化智能管理 AC设备 无线终端 有线终端 FAT AP设备 有线接入 交换机 FIT AP设备 漫游轨迹回放 终端漫游信息跟踪 非法AP管理 智能无线定位 一体化拓扑管理 自定义报表 RF覆盖仿真 有线网络和无线网络密不可分，在管理上的同样不可割裂

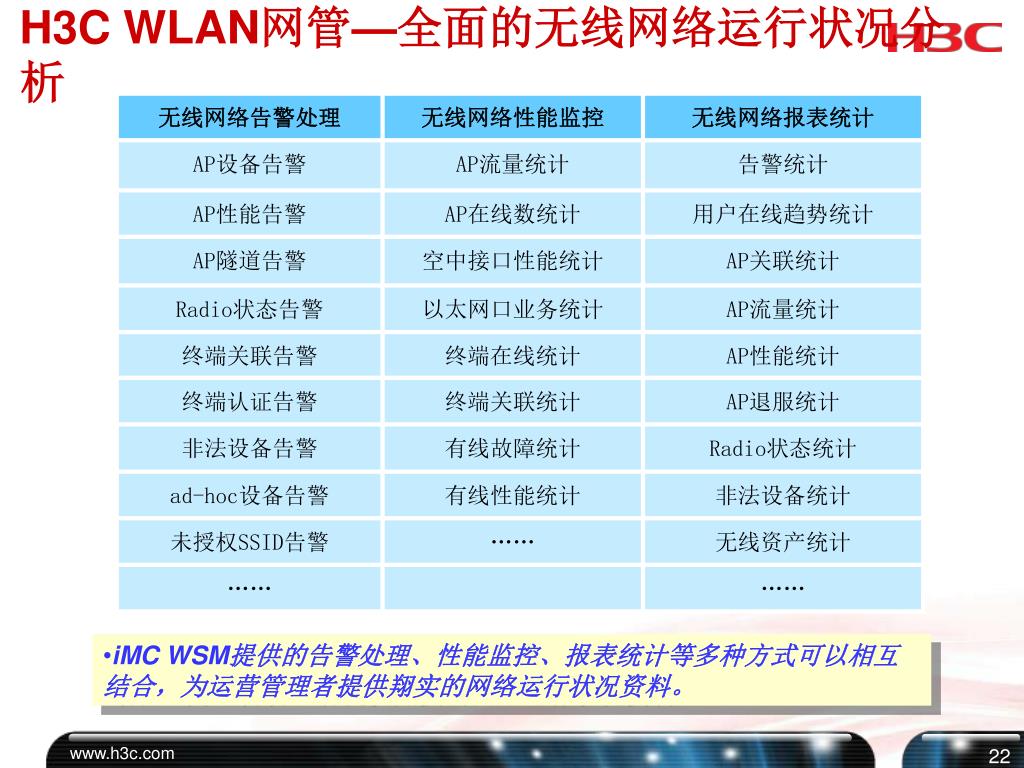

  22. H3C WLAN网管—全面的无线网络运行状况分析 • iMC WSM提供的告警处理、性能监控、报表统计等多种方式可以相互结合，为运营管理者提供翔实的网络运行状况资料。

  23. 运营级AC价值 打造高性能、可靠、安全的WLAN网络，满足运营要求

  24. 品质无线，无线无处不在 无线市场、技术分析 H3C WLAN解决方案 H3C WLAN重点产品 H3C WLAN应用案例

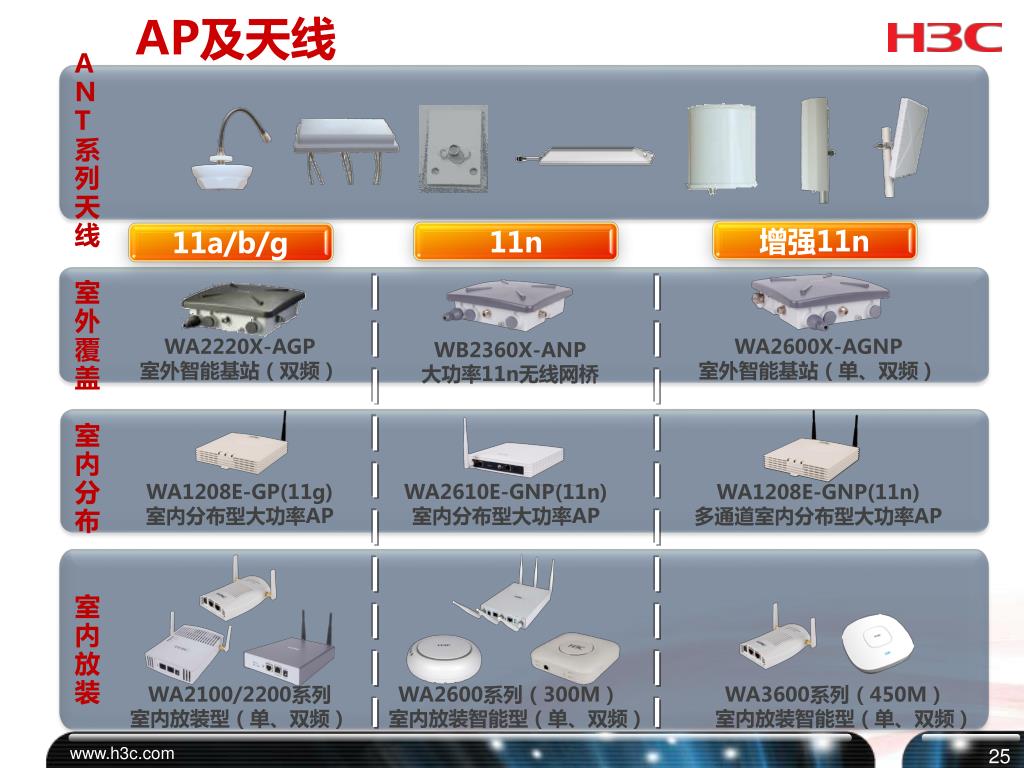

  25. AP及天线 增强11n 11n 11a/b/g WA2220X-AGP 室外智能基站（双频） WA2600X-AGNP 室外智能基站（单、双频） WB2360X-ANP 大功率11n无线网桥 ANT系列天线 室外覆盖 室内分 布 室 内放装 WA1208E-GP(11g) 室内分布型大功率AP WA2610E-GNP(11n) 室内分布型大功率AP WA1208E-GNP(11n) 多通道室内分布型大功率AP WA2100/2200系列室内放装型（单、双频） WA2600系列（300M）室内放装智能型（单、双频） WA3600系列（450M）室内放装智能型（单、双频）

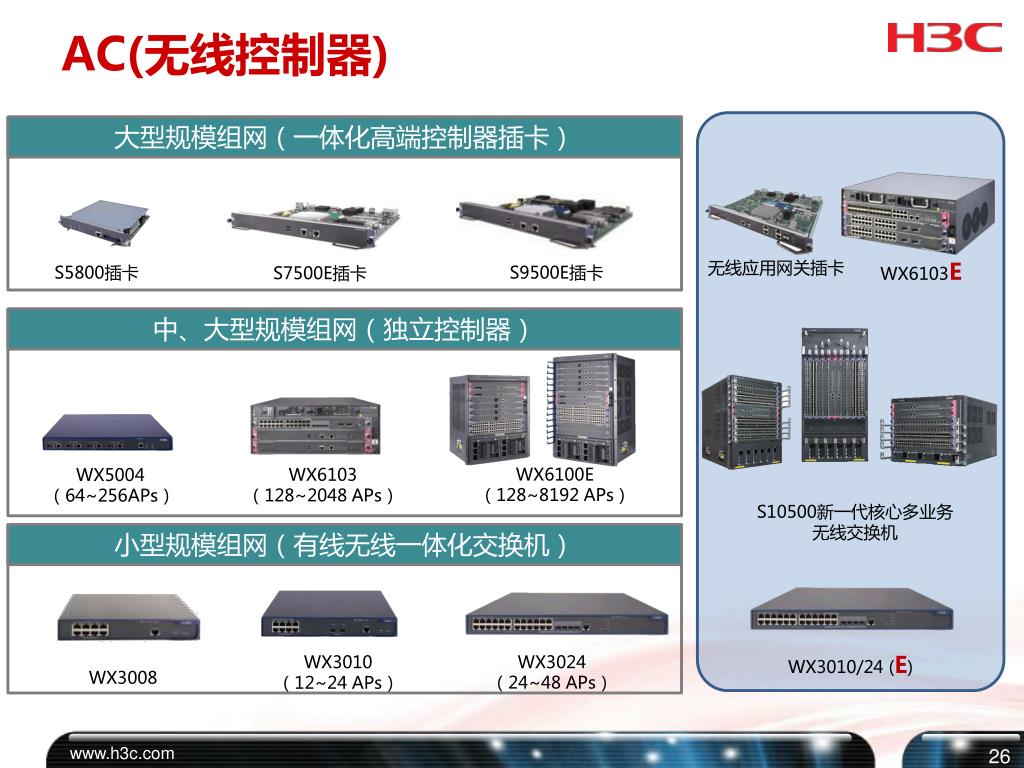

  26. AC(无线控制器) 大型规模组网（一体化高端控制器插卡） 无线应用网关插卡 WX6103E S5800插卡 S9500E插卡 S7500E插卡 中、大型规模组网（独立控制器） WX6100E （128~8192 APs） WX6103（128~2048APs） WX5004 （64~256APs） S10500新一代核心多业务无线交换机 小型规模组网（有线无线一体化交换机） WX3010/24 (E) WX3024 （24~48 APs） WX3010 （12~24 APs） WX3008

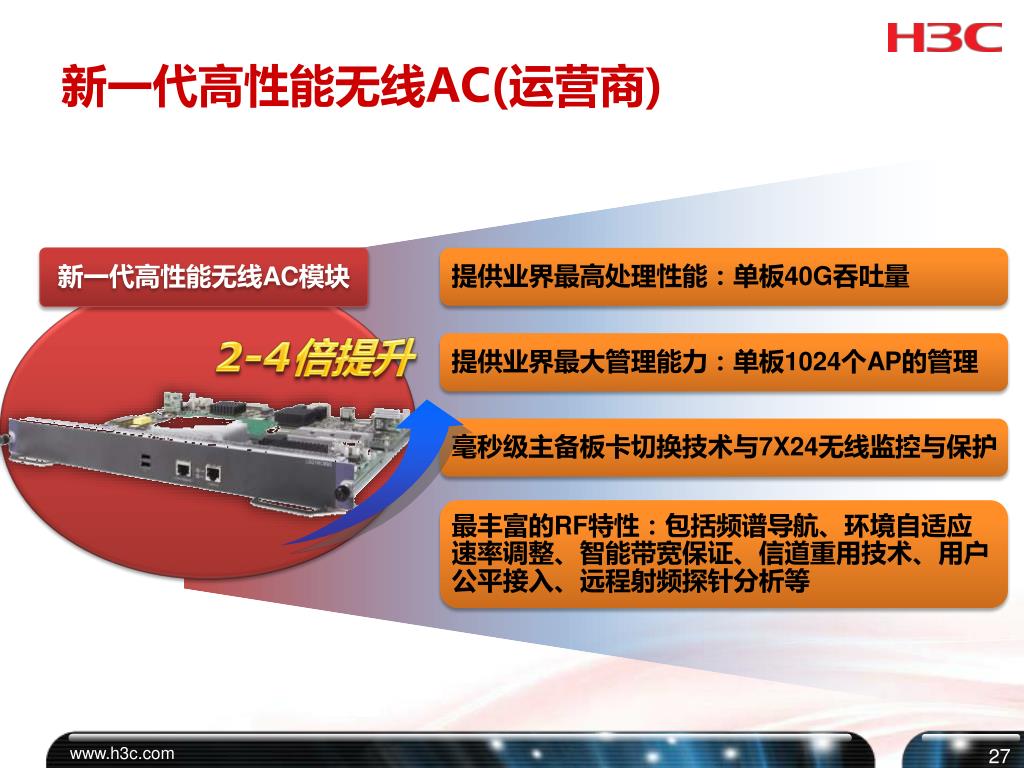

  27. 提供业界最高处理性能：单板40G吞吐量 新一代高性能无线AC(运营商) 提供业界最大管理能力：单板1024个AP的管理 毫秒级主备板卡切换技术与7X24无线监控与保护 最丰富的RF特性：包括频谱导航、环境自适应速率调整、智能带宽保证、信道重用技术、用户公平接入、远程射频探针分析等 2-4倍提升 新一代高性能无线AC模块

  28. 真正的3条流 802.11n技术，速率可达450Mbps 新一代旗舰型11n放装型AP 内置12根阵列型智能天线，大幅增加覆盖能力 可外接6天线，可供特殊场景使用 支持双千兆标准PoE供电 450Mbps 内置智能天线 WA3600系列

  29. 3×3MIMO技术，单频300Mbps速率 室内11n单频放装型 内置3天线，无外接天线 灯形设计，外形更美观，适合吸顶安装 灯形设计 美观实用 WA2612-AGN

  30. 集成H3C自主研发的智能基带射频处理模块 新一代高性能室外智能型无线基站 全速率500mW，工业级宽温器件设计 多样的智能天线满足高性能覆盖和桥接 千兆电口(支持长距离以太网(LRE))、宽温千兆SFP光口 真正的室外型 10倍带宽提升 WA2600X室外系列

  31. 2×2大功率合路型AP，双天馈合路 可配合TD-LTE或TD双天馈合路 新一代室分合路型11n AP 全速率500mW 高品质铸铝外壳，为稳定运行提供硬件基础 双天馈 300Mbps WA1208E-GNP

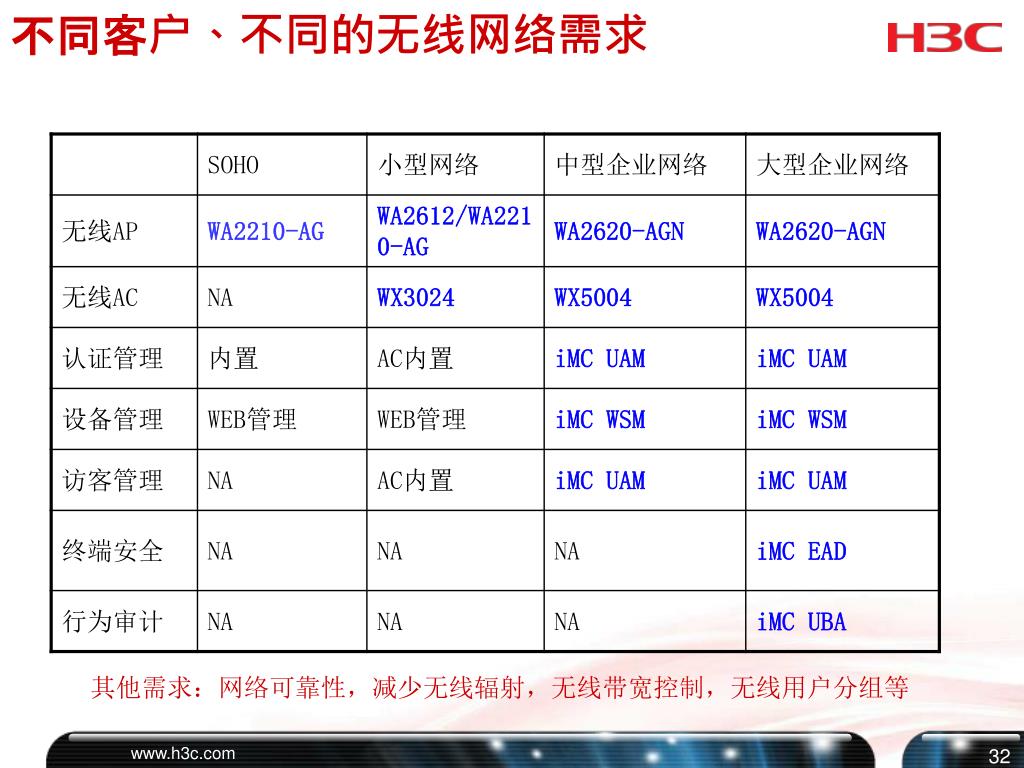

  32. 不同客户、不同的无线网络需求 其他需求：网络可靠性，减少无线辐射，无线带宽控制，无线用户分组等

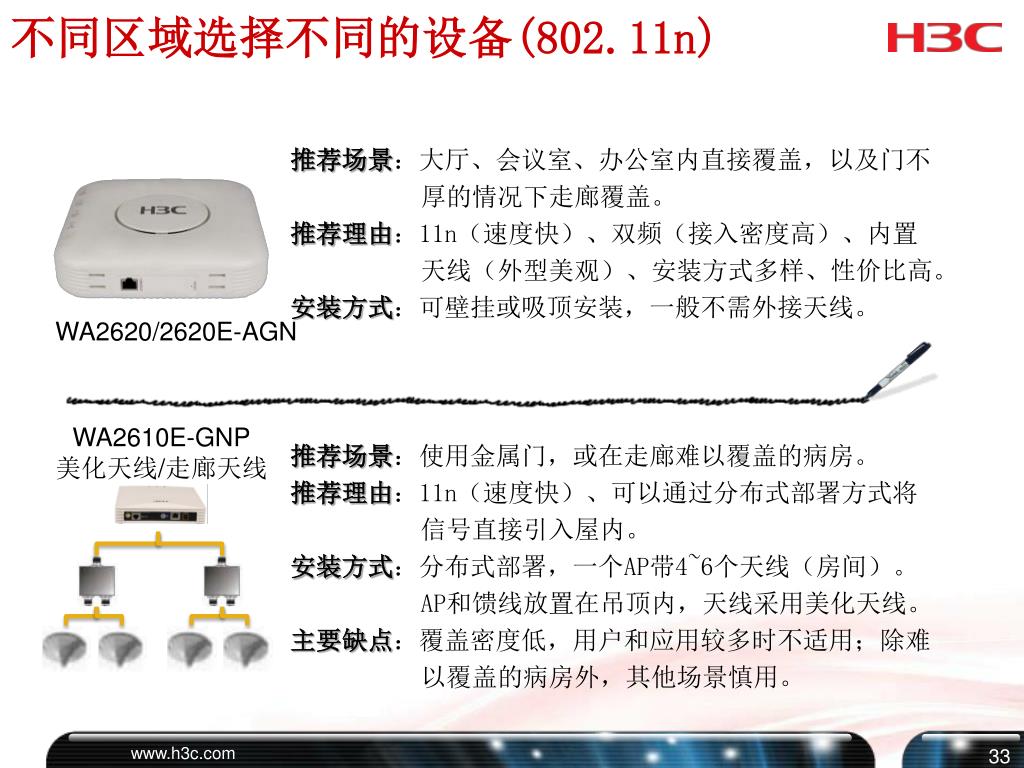

  33. 不同区域选择不同的设备(802.11n) 推荐场景：大厅、会议室、办公室内直接覆盖，以及门不厚的情况下走廊覆盖。 推荐理由：11n（速度快）、双频（接入密度高）、内置天线（外型美观）、安装方式多样、性价比高。 安装方式：可壁挂或吸顶安装，一般不需外接天线。 WA2620/2620E-AGN WA2610E-GNP美化天线/走廊天线 推荐场景：使用金属门，或在走廊难以覆盖的病房。 推荐理由：11n（速度快）、可以通过分布式部署方式将信号直接引入屋内。 安装方式：分布式部署，一个AP带4~6个天线（房间）。AP和馈线放置在吊顶内，天线采用美化天线。 主要缺点：覆盖密度低，用户和应用较多时不适用；除难以覆盖的病房外，其他场景慎用。

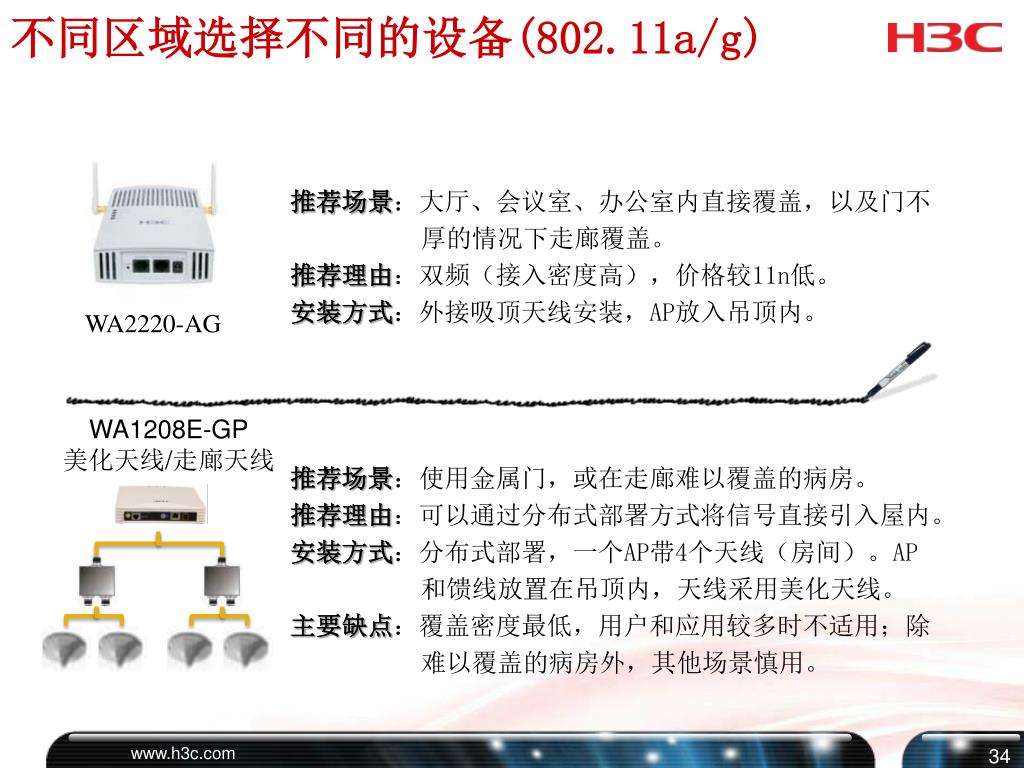

  34. 不同区域选择不同的设备(802.11a/g) 推荐场景：大厅、会议室、办公室内直接覆盖，以及门不厚的情况下走廊覆盖。 推荐理由：双频（接入密度高），价格较11n低。 安装方式：外接吸顶天线安装，AP放入吊顶内。 WA2220-AG WA1208E-GP美化天线/走廊天线 推荐场景：使用金属门，或在走廊难以覆盖的病房。 推荐理由：可以通过分布式部署方式将信号直接引入屋内。 安装方式：分布式部署，一个AP带4个天线（房间）。AP和馈线放置在吊顶内，天线采用美化天线。 主要缺点：覆盖密度最低，用户和应用较多时不适用；除难以覆盖的病房外，其他场景慎用。

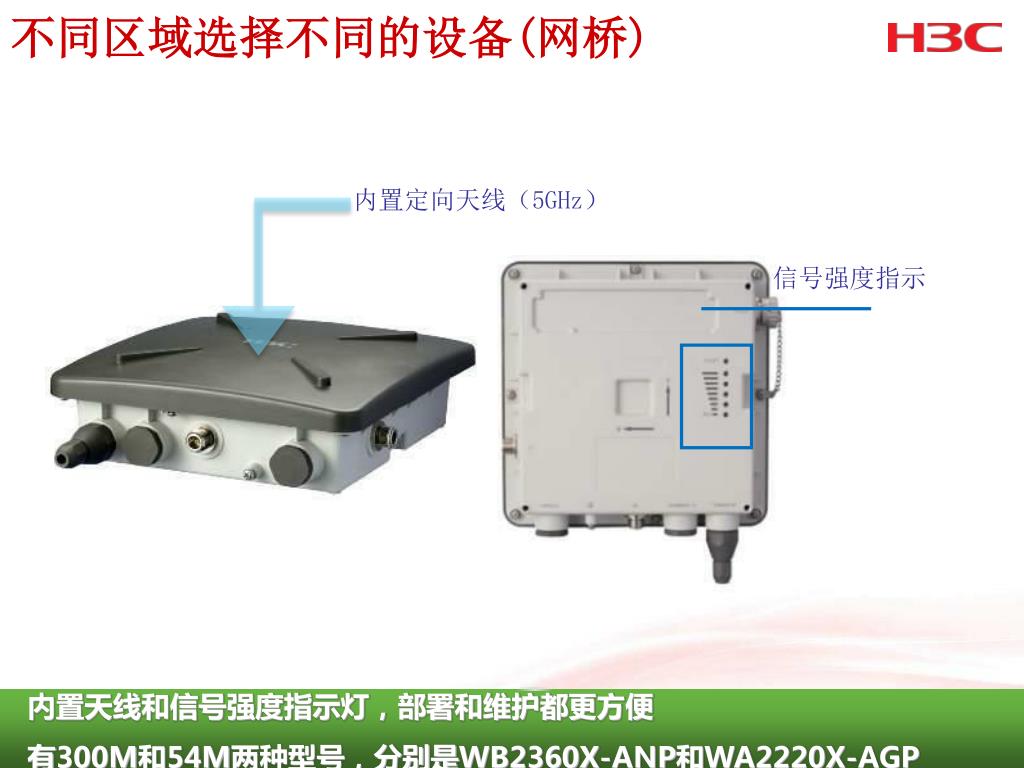

  35. 不同区域选择不同的设备(网桥) 内置定向天线（5GHz） 信号强度指示 内置天线和信号强度指示灯，部署和维护都更方便 有300M和54M两种型号，分别是WB2360X-ANP和WA2220X-AGP

  36. 不同区域选择不同的设备(智能覆盖宏基站) 高增益室外智能覆盖天线 -与天线厂家紧密合作 -多轮测试和持续优化 1 专业防水机箱 - IP66标准 -全面兼容LRE/xDSL/ONU等终端 -灵活的安装方式 2 宏基站 解决方案 智能型WLAN多通道室外基站 -运营级产品，支持多频工作、27dBm发射功率 -自带SFP光口/ LRE -满足与PHS/TD基站的杂散、阻塞以及互调干扰隔离指标 -IP66防护等级，支持室外恶劣环境 3 4 专业工程服务队伍多场景覆盖 -村村通/广覆盖场景 -沿街场景 -楼宇场景 11g：WA2220X-AGP (大功率)+ANT-2015P 11n：WA2610X-GNP(大功率，内置智能天线)

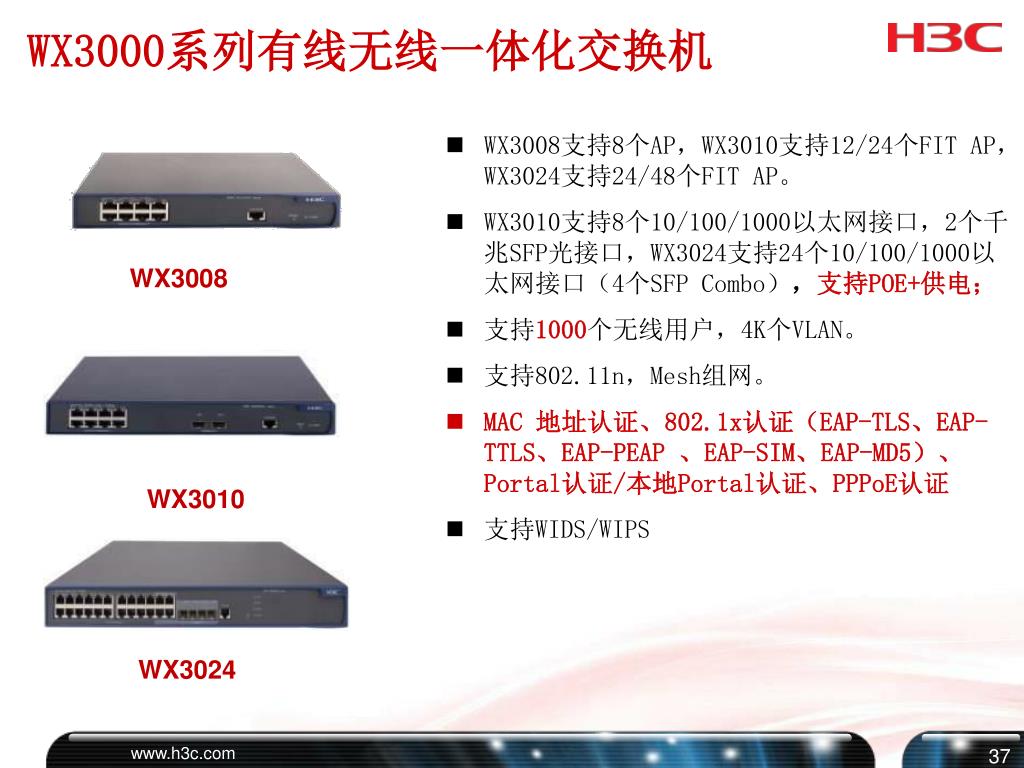

  37. WX3000系列有线无线一体化交换机 • WX3008支持8个AP，WX3010支持12/24个FIT AP，WX3024支持24/48个FIT AP。 • WX3010支持8个10/100/1000以太网接口，2个千兆SFP光接口，WX3024支持24个10/100/1000以太网接口（4个SFP Combo），支持POE+供电； • 支持1000个无线用户，4K个VLAN。 • 支持802.11n，Mesh组网。 • MAC 地址认证、802.1x认证（EAP-TLS、EAP-TTLS、EAP-PEAP 、EAP-SIM、EAP-MD5）、Portal认证/本地Portal认证、PPPoE认证 • 支持WIDS/WIPS WX3008 WX3010 WX3024

  38. WX3000系列一体化交换机 一体化应用：内置WEB 管理、本地Radius Server、Portal Server和DHCP Server 一体化安全：防ARP攻击、WIPS、黑白名单 有线无线一体化，内置无线控制器模块，管理48个AP 千兆POE+ Controller 4个千兆SFP接口 L3路由：本地转发，强大11n处理

  39. WX5000系列无线控制器 • 支持64~256个AP。4K个用户，交换容量8Gbps，4K个VLAN，MAC地址8K。 • 支持4个千兆Combo以太网接口，冗余电源 • 支持802.11n，Mesh组网。 • MAC 地址认证、802.1x认证（EAP-TLS、EAP-TTLS、EAP-PEAP 、EAP-SIM、EAP-MD5）、Portal认证/本地Portal认证、PPPoE认证 • 支持WIDS/WIPS • 快速三层漫游 WX5004

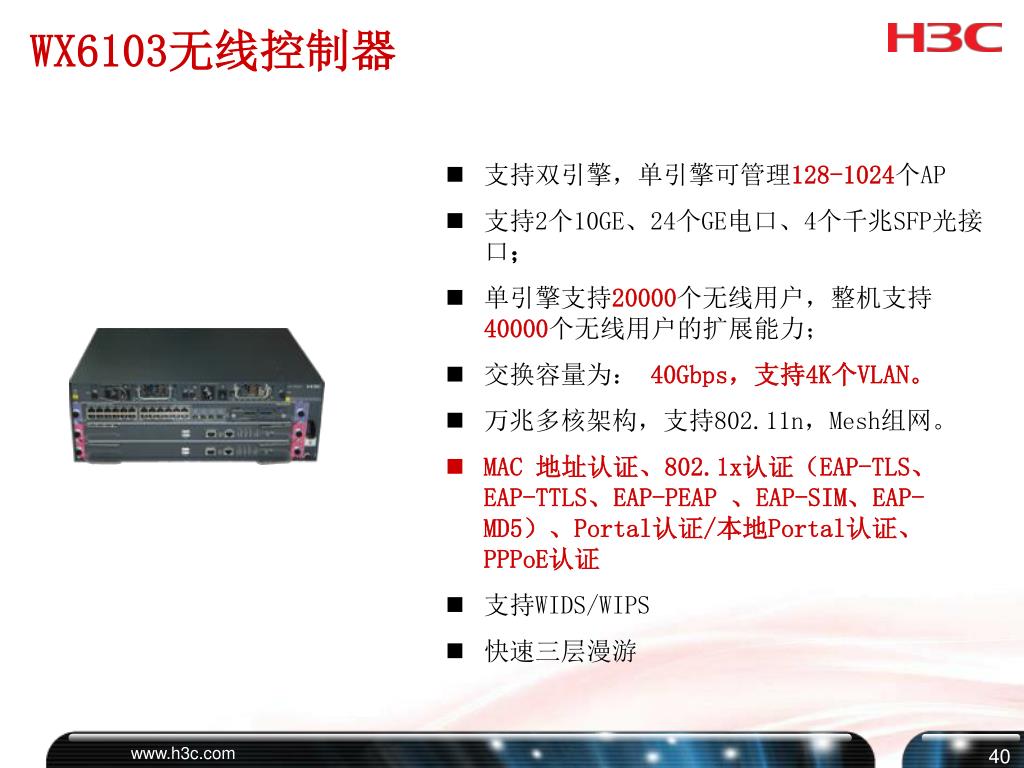

  40. WX6103无线控制器 • 支持双引擎，单引擎可管理128-1024个AP • 支持2个10GE、24个GE电口、4个千兆SFP光接口； • 单引擎支持20000个无线用户，整机支持40000个无线用户的扩展能力； • 交换容量为：40Gbps，支持4K个VLAN。 • 万兆多核架构，支持802.11n，Mesh组网。 • MAC 地址认证、802.1x认证（EAP-TLS、EAP-TTLS、EAP-PEAP 、EAP-SIM、EAP-MD5）、Portal认证/本地Portal认证、PPPoE认证 • 支持WIDS/WIPS • 快速三层漫游

  41. 品质无线，无线无处不在 无线市场、技术分析 H3C WLAN解决方案 H3C WLAN重点产品 H3C WLAN应用案例

  42. 品质无线无处不在

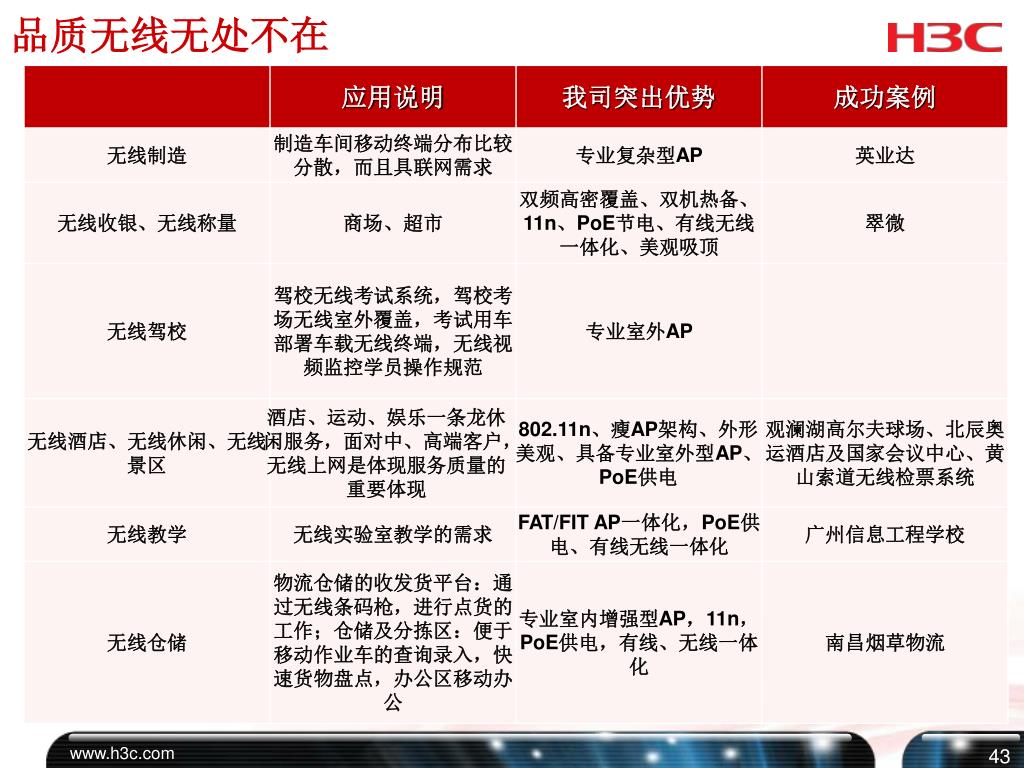

  43. 品质无线无处不在

  44. 香港大学：港澳地区最佳无线校园网 香港大学采用1300台H3C WA2620系列AP，构成高达300Mbps的无线校园网，满足了学校2万人的无线高速上网需求。 香港大学对无线网络的稳定性和可管理性非常重视，H3C采用高稳定性的WX6100系列AC，配备双主控、双电源，很好的保证了网络的健壮性。而H3CAC单台处理640台AP的能力也极大的减少了AC数量，使网络运维管理更加轻松.

  45. 澳大利亚DET无线校园计划 澳大利亚教育部无线校园计划 280余台WX5000系列控制器，超过11000台802.11n WA2600系列无线接入点

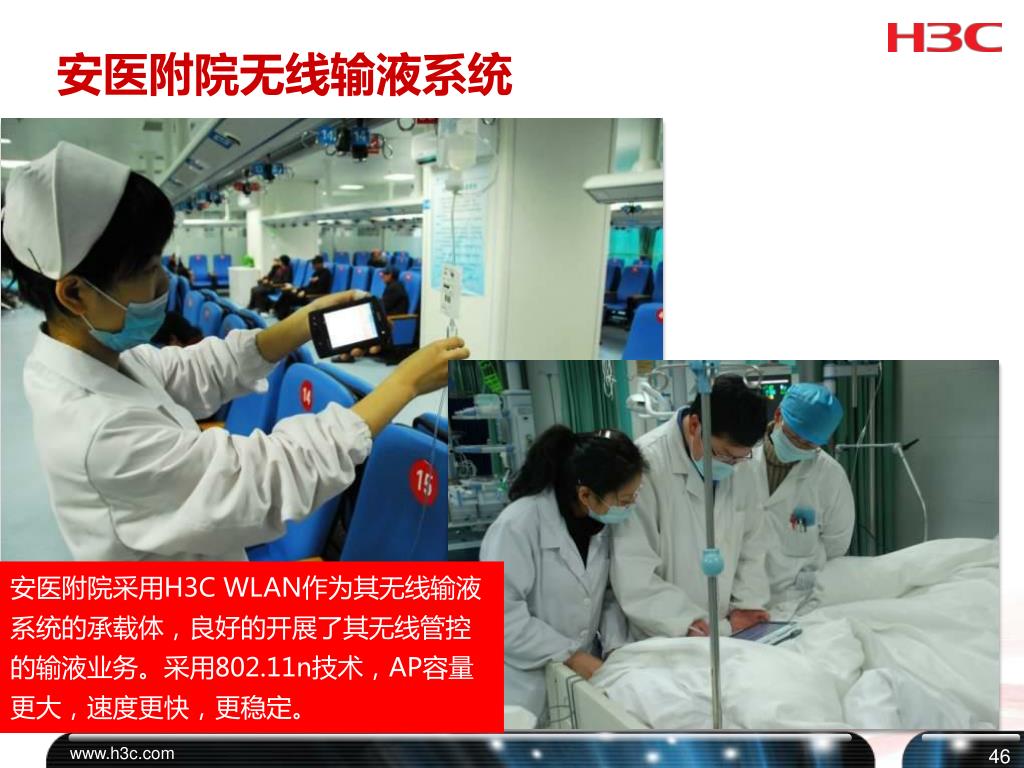

  46. 安医附院无线输液系统 安医附院采用H3CWLAN作为其无线输液系统的承载体，良好的开展了其无线管控的输液业务。采用802.11n技术，AP容量更大，速度更快，更稳定。

  47. 北京西单大悦城Wi-Fi网络 • 无线部署：200多台11n无线AP，全无线覆盖， 提升客户满意度，提升IT决策管理水平 • 无线OA：资产盘点、营业员的现场管理等，通过无线技术，就能非常方便地展现实时数据 • 顾客服务：提升顾客购物体验，体验店用户高速无线上网，无线定位提供特色客户增值服

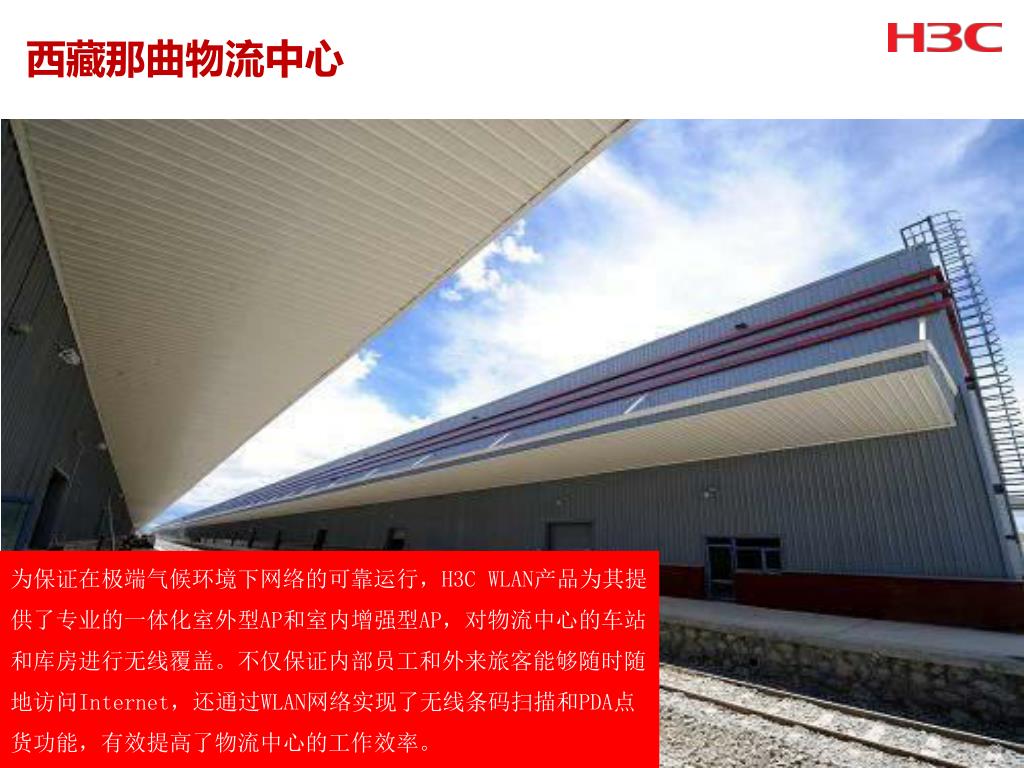

  48. 西藏那曲物流中心 为保证在极端气候环境下网络的可靠运行，H3C WLAN产品为其提供了专业的一体化室外型AP和室内增强型AP，对物流中心的车站和库房进行无线覆盖。不仅保证内部员工和外来旅客能够随时随地访问Internet，还通过WLAN网络实现了无线条码扫描和PDA点货功能，有效提高了物流中心的工作效率。

  49. 水立方 H3C WLAN为水立方承载办公系统、财务系统、票务系统、互联网访问等多种业务，为了保证用户的内网安全，H3C还为水立方部署了EAD安全准入系统，进一步保证了数据的安全性。

  50. 品质无线无处不在 WLAN @ ANYWHERE
