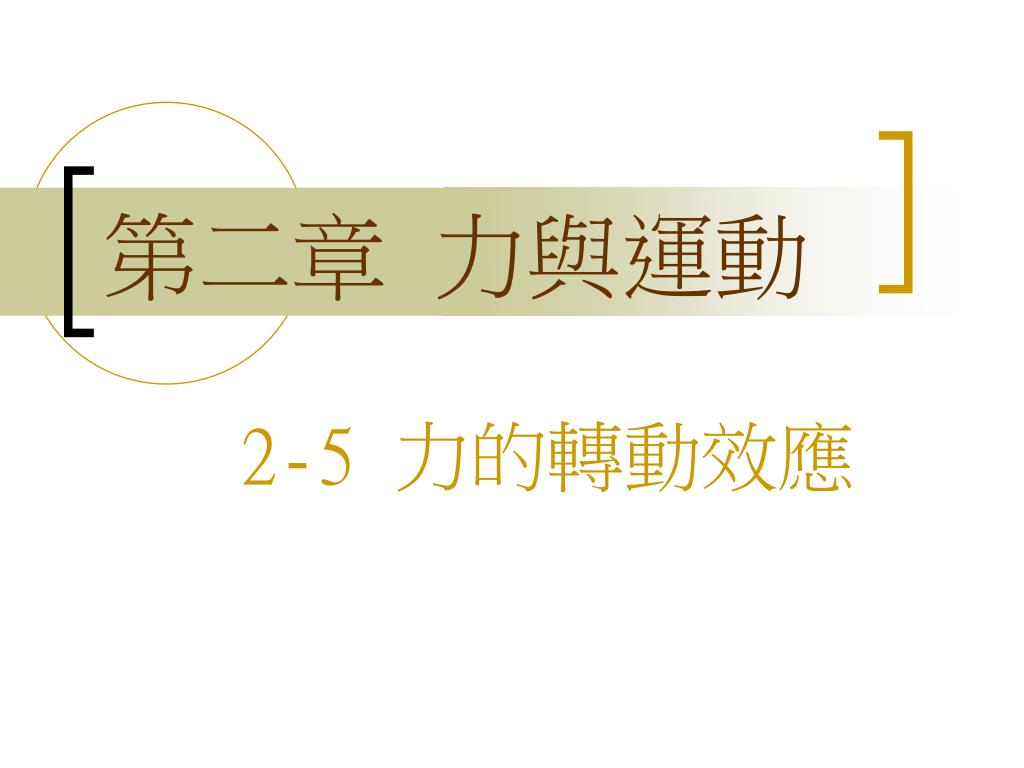

  1. 第二章 力與運動 2-5 力的轉動效應

  2. 影響物體轉動的因素 • 力除了讓物體移動,也可以讓物體轉動。 • 如右圖,兩人推石磨,已知兩力大小 相等 ,方向 相反 ,力的作用線 不在 同一直線上,因此石磨不移動但會轉動。

  3. 影響物體轉動的因素 • 當門轉動時,O與O'連線上的各點,其位置並不改變,我們將O與O'的連線稱為 轉軸 。 (1)不同的施力點對門的轉動效果就 不同 。

  4. 影響物體轉動的因素 • 在門的 把手 ( F2 )上施力,很容易將門打開或關上。 • 將施力點由門的把手處漸漸向轉軸靠近,欲產生相同的轉動效果,則必須增加 施力的大小,所以門的把手都裝在 遠離 轉軸處。

  5. 影響物體轉動的因素 • 若沿門的側面方向施力於門,如圖中的F1,無論如何增大施力,也不能使門繞轉軸轉動。 • 由以上可知,影響物體轉動的因素有:施力大小、與支點距離、施力角度。

  6. 力矩 • 名詞介紹 (1)支點 ( O ):轉動時的固定點。 (2)力線( F ):力的作用線。 (3)力臂 ( d ):支點到力線的垂直距離。

  7. 力矩 • 【隨堂練習一】 力臂d 施力通過支點 ∴力臂d=0

  8. 力矩 • 【隨堂練習一】 力臂d 力臂d

  9. 力矩 • 定義:能使物體繞著支點產生轉動效應的物理量,稱為力矩 ( L )。 • 物體旋轉的難易度由所受 力矩 大小決定,力矩越大越 容易 轉動。 • 力矩公式:力矩(L) = 施力(F) × 力臂(d)。其中作用力(F)與力臂(d)必須 垂直 。

  10. 力矩 • 單位:公斤重-公尺( Kgw-m )或牛頓-公尺( N-m )。 • 方向:力矩 有 方向性,可分為 順 時針方向和逆 時針方向。 逆 時針方向 順 時針方向

  11. 力矩-隨堂練習二 • 題組一《教師講解》 體重80kgw的哆啦A夢坐在支點左方0.5m處,則哆啦A夢的體重會產生的力矩大小為 kgw.m。 L=F×d =80×0.5=40(kgw .m) 40

  12. 力矩-隨堂練習二 • 題組一《學生練習》 大雄使用扳手將鬆掉的螺絲鎖緊,如附圖所示。大雄施力大小為20kgw,力臂的長度為30cm,則產生的力矩大小為kgw.m。 L=F×d=20×0.3=6(kgw.m) =0.3m 6

  13. 力矩-隨堂練習二 • 題組二《教師講解》 取一長0.5m的木棒,以左方為支點,施力F於木棒右端,如右圖示。若F=0.8kgw,則所產生的力矩為kgw.m,方向為時針。 0.32 逆 力臂 L=F×d =0.8×0.4 =0.32(kgw .m)

  14. 力矩-隨堂練習二 • 題組二《學生練習》 取一長2m的木棒,以左方為支點,施力F於木棒右端,如右圖示。若F=4kgw,則所產生的力矩為kgw.m,方向為時針 4 順 L=F×d =4×1 =4(kgw .m) 1m 力臂

  15. 合力矩 • 當物體受到數個作用力產生的力矩作用時,依各力矩使物體轉動的方向,計算合力矩的大小。 (1)力矩方向相同,轉動效果 增強 ;力矩方向相反,轉動效果 減弱 。 (2)當順、逆時針力矩大小相等時,則合力矩為 零 ,此時物體將 不會 轉動。

  16. 合力矩-隨堂練習三 • 如圖所示,對支點而言,甲產生6kgw‧m逆時針方向的力矩,乙產生2kgw‧m順時針方向的力矩。則甲、乙兩力所產生的合力矩為 kgw‧m;轉動方向:時針方向。 4 逆 兩力力矩相反,合力矩相減 6-2=4(kgw‧m)

  17. 合力矩-隨堂練習三 • 如附圖為一木尺受到各力作用,求此木尺所受的合力矩大小為gw.cm;旋轉方向:時針方向。 16 順 順時針合力矩: 10× (2+2+2) +6×2=72 順 逆 順 逆時針合力矩: 4× (2+2) +20×2=56 合力矩: 72-56=16 逆

  18. 槓桿 • 名詞解釋: (1)支點 :槓桿繞著轉動的定點。(如圖中C 點) (2)施力及施力點:我們施力於桿上之點稱為施力點(如圖中A 點),所施之力稱為施力(如圖中F1 )。 施力點 支點 施力

  19. 槓桿 (3)抗力及抗力點:槓桿所受阻力的地方稱為抗力點(如圖中B 點),產生之阻力稱為抗力(如圖中F2 )。 抗力點 抗力

  20. 槓桿 (4)施力臂:由轉軸到施力作用線的垂直距離叫做施力臂(如圖中d1 )。 (5)抗力臂:由轉軸到抗力作用線的垂直距離叫做抗力臂(如圖中d2 )。

  21. 槓桿原理 • 定義:當槓桿保持平衡時,施力力矩(逆時針力矩)=抗力力矩(順 時針力矩),其合力矩為 零 。 • 即:施力(F1) × 施力臂(d1) = 抗力(F2) × 抗力臂(d2)。

  22. 槓桿原理 • 應用:拔釘器、 扳手 、 蹺蹺板 、 天平 。

  23. 靜力平衡 • 定義:一靜止的物體受數個外力作用時,仍保持 靜止 狀態。 (1)移動平衡:所受 合力 =0,物體 靜止 或做等速度運動。 (2)轉動平衡:所受合力矩=0,物體不轉動。
