Εφαρμογές Ηλιακού Κλιματισμού Το κοινοτικό έργο SOLC Ο Θεοχάρης Τσούτσος Επ. Καθηγητής

1. ΤΕΧΝΙΚΟ ΕΠΙΜΕΛΗΤΗΡΙΟ ΕΛΛΑΔΑΣ ΤΜΗΜΑ ΔΥΤΙΚΗΣ ΚΡΗΤΗΣ Εφαρμογές Ηλιακού ΚλιματισμούΤο κοινοτικό έργο SOLCΟΘεοχάρης ΤσούτσοςΕπ. Καθηγητής

2. Εισαγωγή στο πρόβλημα • Αύξηση της μέσης θερμοκρασίας της γης • Αυξημένη ανάγκη για κλιματισμό κτιρίων • Αύξηση κατανάλωσης ενέργειας • Αύξηση εκπομπών ρύπων από συμβατικά συστήματα κλιματισμού • Ηλιακός κλιματισμός

3. Γιατί Ηλιακός Κλιματισμός • Τα Ψυκτικά Φορτία και τα Ηλιακά Οφέλη συμπίπτουντουλάχιστον εποχικά (χρειαζόμαστε κλιματισμό όταν ο ήλιος λάμπει) • Υπάρχει σημαντική ερευνητική και τεχνική εμπειρίαγια αποδοτικά και αξιόπιστα συστήματα • Βιομηχανία Κλιματισμού: εξοικονόμηση πρωτογενούς ενέργειας και αναγωγή των φορτίων αιχμής (electricity peak loads) λόγω του θερινού κλιματισμού (ψύξη, αφύγρανση) • Ηλιακή βιομηχανία: βελτιωμένη χρήση ηλιακών συστημάτων, χρήση όλο το χρόνο

4. Πλεονεκτήματα Μείωση εκπομπών CO2 Μικρό λειτουργικό κόστος συστήματος Μείωση κατανάλωσης συμβατικών καυσίμων και ηλεκτρικής ενέργειας Μειονεκτήματα Μεγάλο αρχικό κόστος επένδυσης Μεγάλη κατανάλωση νερού Κίνδυνος διείσδυσης νερού στην οροφή του κτιρίου Σύστημα ηλιακού κλιματισμού

5. Παραδείγματα εφαρμογής

6. Ηλιακός Κλιματισμός Δυνατότητες εφαρμογής • Κτίρια Γραφείων • Οινοποιεία- Κελλάρια • Κατοικίες • Ξενοδοχεία • Η Ν. Ευρώπη με ζεστό και υγρό κλίμα παρουσιάζει τις μεγαλύτερες δυνατότητες

7. Φωτόνιο

8. Case studies RethimnoVillageHotel

9. Hotel Lentzakis SA, Ρέθυμνο

10. L’ Amor Rouge Bakers - Λευκωσία

11. συνολικήεπιφάνεια ≈550 m2. • θερμοκρασίατουαέραπροσαγωγής 18°C. • - 2 μονάδες αποθήκευσης (ζεστού νερού6 m3 • &1 κρύου 2 m3 • ψύκτης προσρόφησης 70kW • -COP≈ 0,60. • Ένας κλειστός πύργος ψύξης υγρού τύπου επαναψύχει το νερό που χρησιμοποιείται στους ψυκτικούς κύκλους του συμπυκνωτή & • κατά τη διάρκεια της φάσης προσρόφησης. ΠανεπιστημιακόΝοσοκομείο Freiburg -Γερμανία

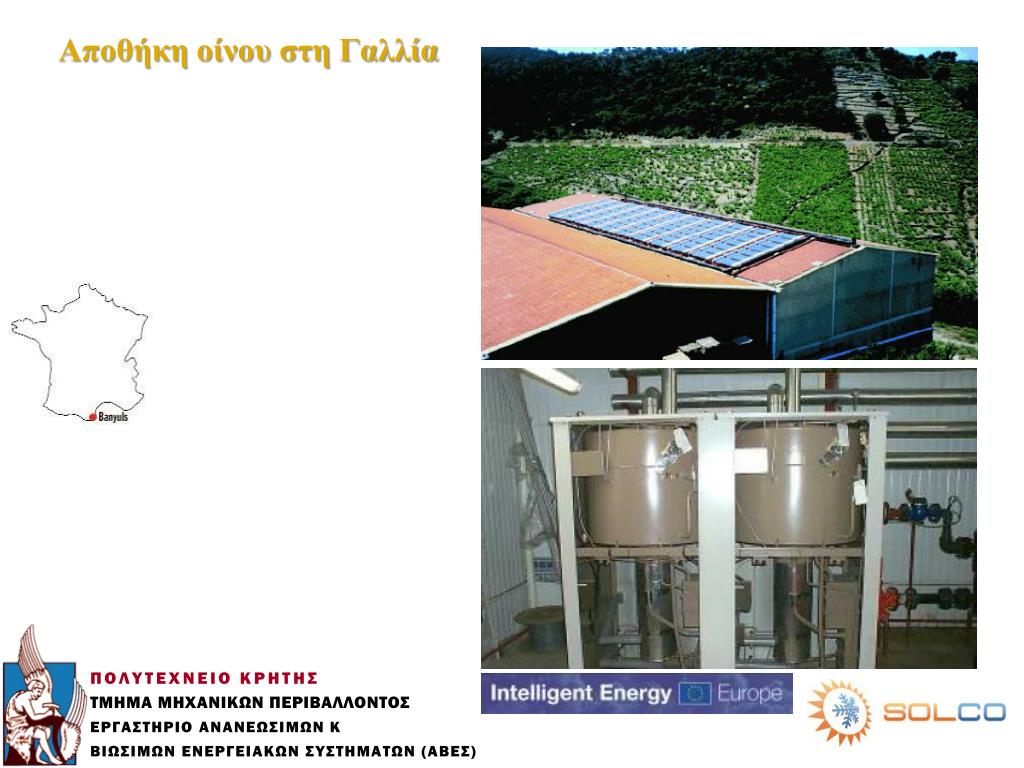

12. Αποθήκη οίνου στη Γαλλία

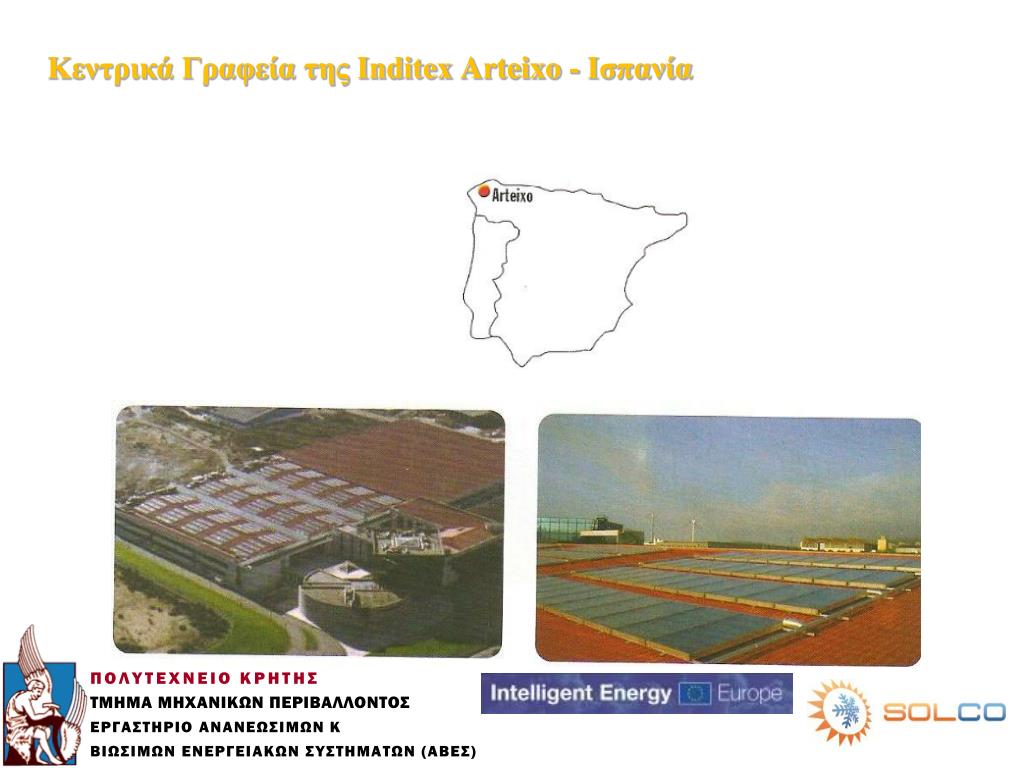

13. Κεντρικά Γραφεία της InditexArteixo - Ισπανία

14. ΙΤC Ινστιτούτο Τεχνολογίας Καναρίων 􀂾

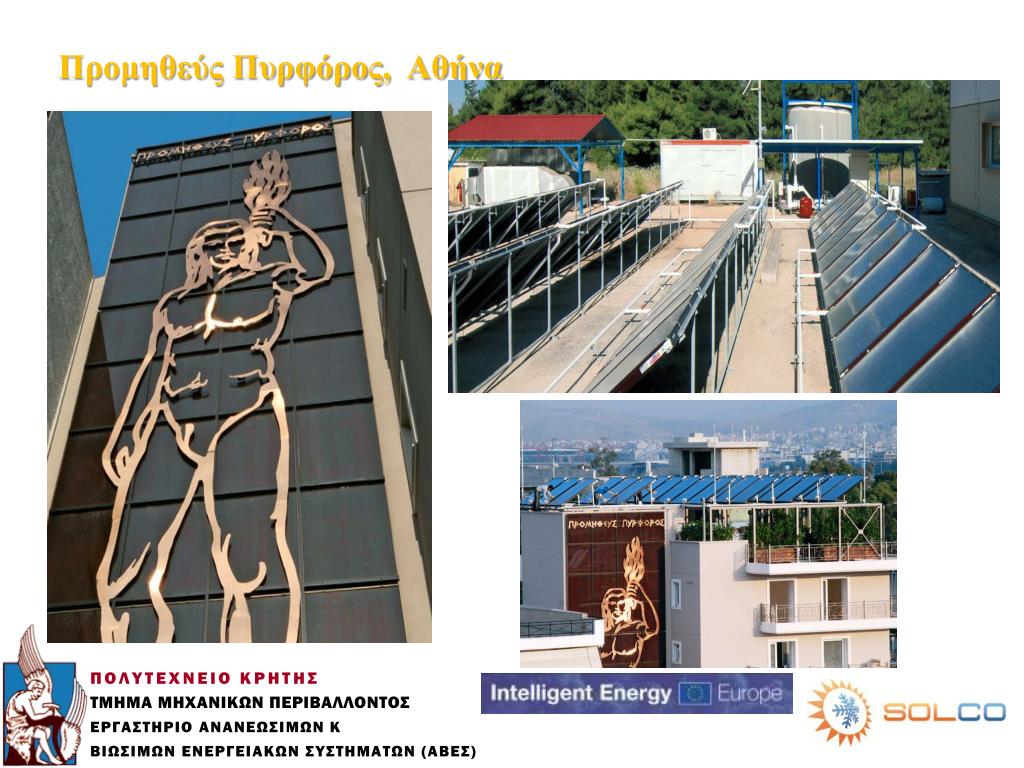

15. Προμηθεύς Πυρφόρος, Αθήνα

16. Τo Ευρωπαϊκό έργο SOLCO Απομάκρυνση των Μη τεχνολογικών εμποδίων Για την τεχνολογία Του Ηλιακού Κλιματισμού Στα νησιά της Ν. Ευρώπης (EIE/06/116/SI2.448522)

17. SOLCO (Jan 2007-Dec 2008) Removal of non-technological barriers to Solar Cooling technology acrosssouthern European islands ESCO SARDENIA

19. Γιατί είναι λίγες οι εγκαταστάσεις ηλιακού κλιματισμού; ΟΧΙ Η ωριμότητα της τεχνολογίας ΥΠΑΡΧΟΥΝ ΔΙΑΡΚΕΙΣ ΕΞΕΛΙΞΕΙΣ Δεν είναι οικονομικά ανταγωνιστική Έλλειψη εμπιστοσύνης στην τεχνολογία Η έλλειψη γνώσης της τεχνολογίας Έλλειψη δεδομένων Η διαθεσιμότητα των συσκευών Η διαχείριση των εγκαταστάσεων

21. Για περισσότερες πληροφορίες www.solcoproject.net

22. Σχεδιασμός Ενεργητικών Συστημάτων Ηλιακού Κλιματισμού

23. Σχεδιασμόςστον Ηλιακό Κλιματισμό • Επιλογή της κατάλληλης θερμικά ωθούμενης ψυκτικής εγκατάστασης • Επιλογή των ηλιακών συλλεκτών κατάλληλου τύπου • Διαστασιολόγηση των ηλιακών συλλεκτών και των άλλων συστατικών του ηλιακού συστήματος σε σχέση με ενέργεια-κόστος

25. Σχεδιασμός μονάδων ηλιακού κλιματισμού από το εργαστήριο Ανανεώσιμων και Βιώσιμων Ενεργειακών Συστημάτων

26. ΠΑΡΑΔΕΙΓΜΑΤΑ ΕΦΑΡΜΟΓΗΣMελέτη: Γιώργος Ζηδιανάκης, Φυσικός, MSc • Βρίσκεται στο δήμο «Ν. Καζαντζάκης» και πρόκειται να στεγάσει το δημαρχείο • Είναι περίπου 2,500 m² και αποτελείται από 3 ορόφους • Βρίσκεται ακόμα στο στάδιο της κατασκευής

27. ΠΑΡΑΔΕΙΓΜΑΤΑ ΕΦΑΡΜΟΓΗΣMελέτη: Ελένη Αλούμπη, Μηχ. Περιβάλλοντος Το υπό μελέτη κτίριο: • Νοσοκομείο Σητείας • Κτίριο Β (συνολικά 8) • 1.250 m2 • 3 όροφοι • Μαιευτική, καρδιολογική και παθολογική, παιδιατρική κλινική

28. Μελέτη εφαρμογής στο κτίριο Β • Ισχύς ολικών φορτίων ψύξης και θέρμανσης συναρτήσει του χρόνου

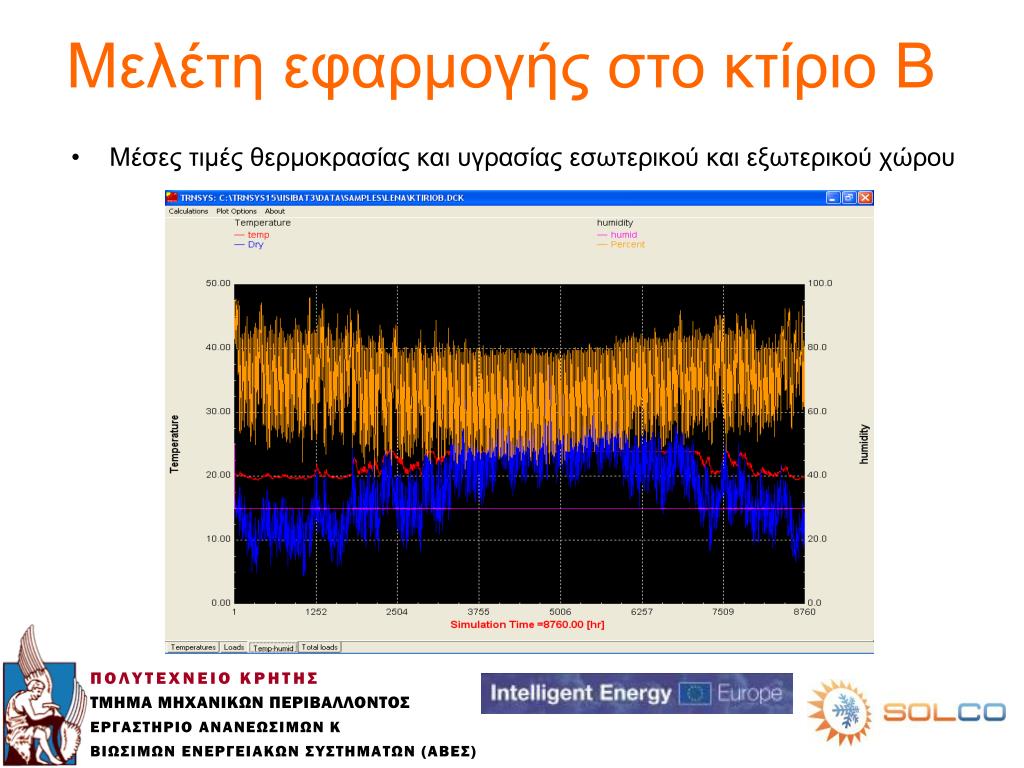

29. Μελέτη εφαρμογής στο κτίριο Β • Μέσες τιμές θερμοκρασίας και υγρασίας εσωτερικού και εξωτερικού χώρου

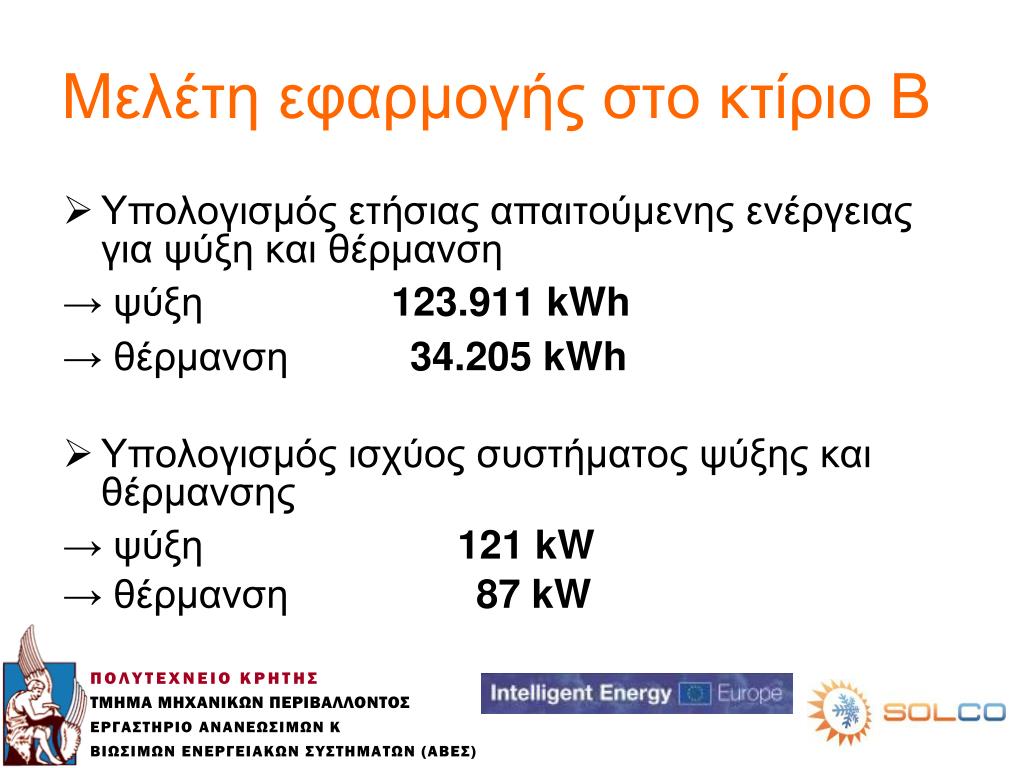

30. Μελέτη εφαρμογής στο κτίριο Β • Υπολογισμός ετήσιας απαιτούμενης ενέργειας για ψύξη και θέρμανση → ψύξη 123.911 kWh → θέρμανση 34.205 kWh • Υπολογισμός ισχύος συστήματος ψύξης και θέρμανσης → ψύξη 121 kW → θέρμανση 87 kW

31. Μελέτη εφαρμογής στο κτίριο Β • Επιλογή τεχνολογίας ηλιακού κλιματισμού • Σύστημα κλειστού κύκλου • Ψύκτης απορρόφησης • Σύστημα LiBr - H2O

32. Τελική επιλογή σεναρίου • Χαρακτηριστικά του συστήματος ηλιακού κλιματισμού για το προτεινόμενο σενάριο (4ο)

33. Τελική επιλογή σεναρίου • Οικονομικά και περιβαλλοντικά οφέλη

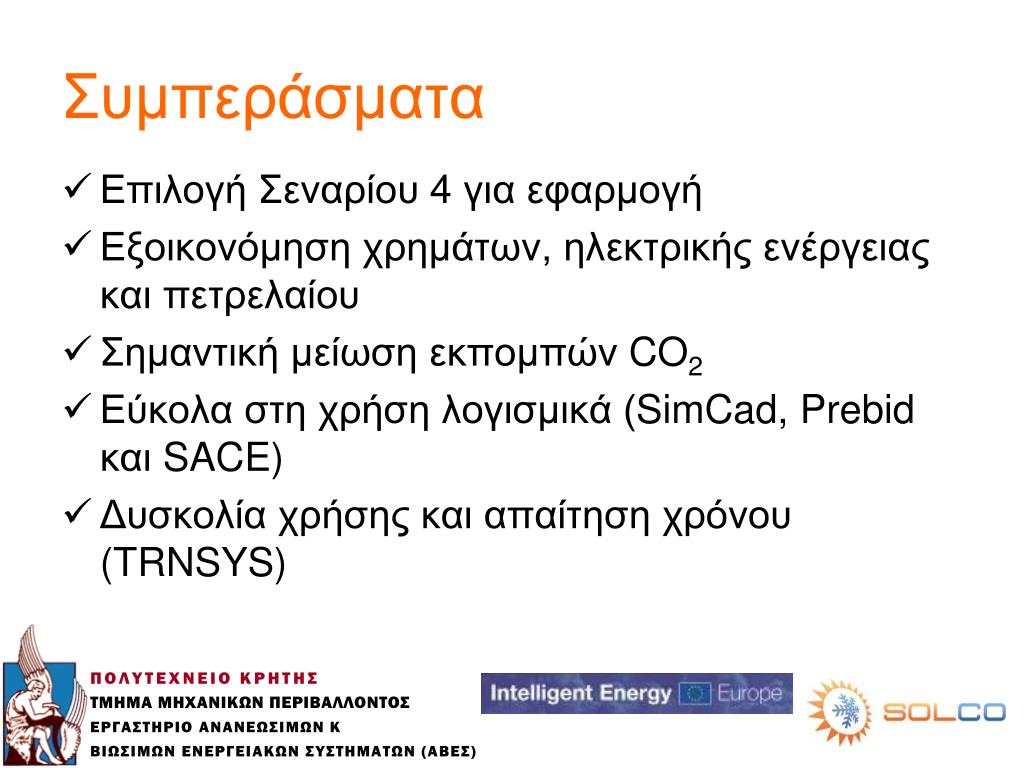

34. Συμπεράσματα • Επιλογή Σεναρίου 4 για εφαρμογή • Εξοικονόμηση χρημάτων, ηλεκτρικής ενέργειας και πετρελαίου • Σημαντική μείωση εκπομπών CO2 • Εύκολα στη χρήση λογισμικά (SimCad, Prebid και SACE) • Δυσκολία χρήσης και απαίτηση χρόνου (TRNSYS)

35. ΤΕΧΝΙΚΟ ΕΠΙΜΕΛΗΤΗΡΙΟ ΕΛΛΑΔΑΣ ΤΜΗΜΑ ΔΥΤΙΚΗΣ ΚΡΗΤΗΣ Δευτέρα 23/02/2009 ΕΦΑΡΜΟΓΕΣ ΗΛΙΑΚΟΥ ΚΛΙΜΑΤΙΣΜΟΥ ΣΤΑ ΚΤΙΡΙΑ. ΠΡΟΣΦΑΤΕΣ ΕΞΕΛΙΞΕΙΣ. ΠΑΡΑΔΕΙΓΜΑΤΑ ΑΠΟ ΔΗΜΟΣΙΑ ΚΤΙΡΙΑ

36. Ο οδηγός σε διαδικασία εκτύπωσης ΗΛΙΑΚΟΣ ΚΛΙΜΑΤΙΣΜΟΣ Βασικές αρχές, παραδείγματα εφαρμογών και προτάσεις

37. Use of Photovoltaic Systems in the Urban Environment through Demo Relay Nodes (Jan 2006-Dec 2008) • TUC/RESEL (GR) • TECNALIA/ROBOTIKER (Coordinator,ES) • EVE (ES) • Instituto Superior Técnico (PT) • SCHEUTEN SOLAR TECHNOLOGY (DE) • PROVINCIA DI SAVONA (IT) • Energy Centre Bratislava (SK)

38. Ευχαριστούμε για την προσοχή σας! www.enveng.tuc.gr/Labs/abes_lab_en.htm
