  1. Ellära och magnetism Släktingarna som påverkade fysikens utveckling

  2. Hans Christian Ørsted Elektromagnetismens fader Död: 1851 Född: 1777

  3. Laddning – ett gammalt mysterium • Blixtar och dunder – naturfenomen • Positiva och negativa laddningar dras mot varandra

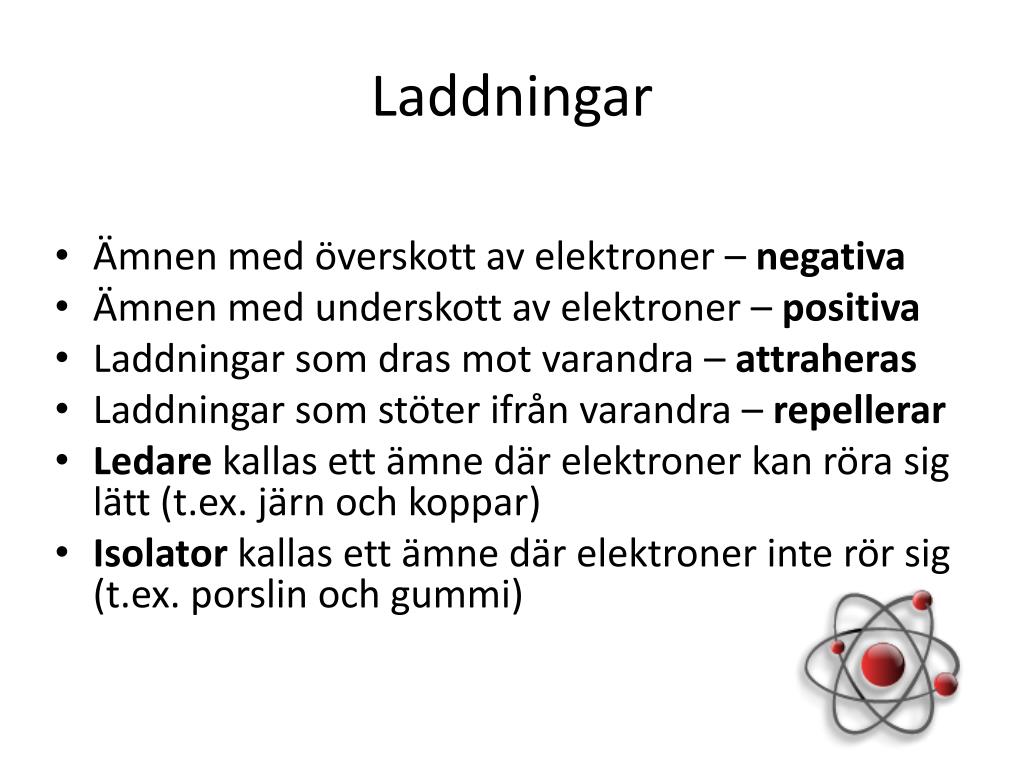

  4. Laddningar • Ämnen med överskott av elektroner – negativa • Ämnen med underskott av elektroner – positiva • Laddningar som dras mot varandra – attraheras • Laddningar som stöter ifrån varandra – repellerar • Ledare kallas ett ämne där elektroner kan röra sig lätt (t.ex. järn och koppar) • Isolator kallas ett ämne där elektroner inte rör sig (t.ex. porslin och gummi)

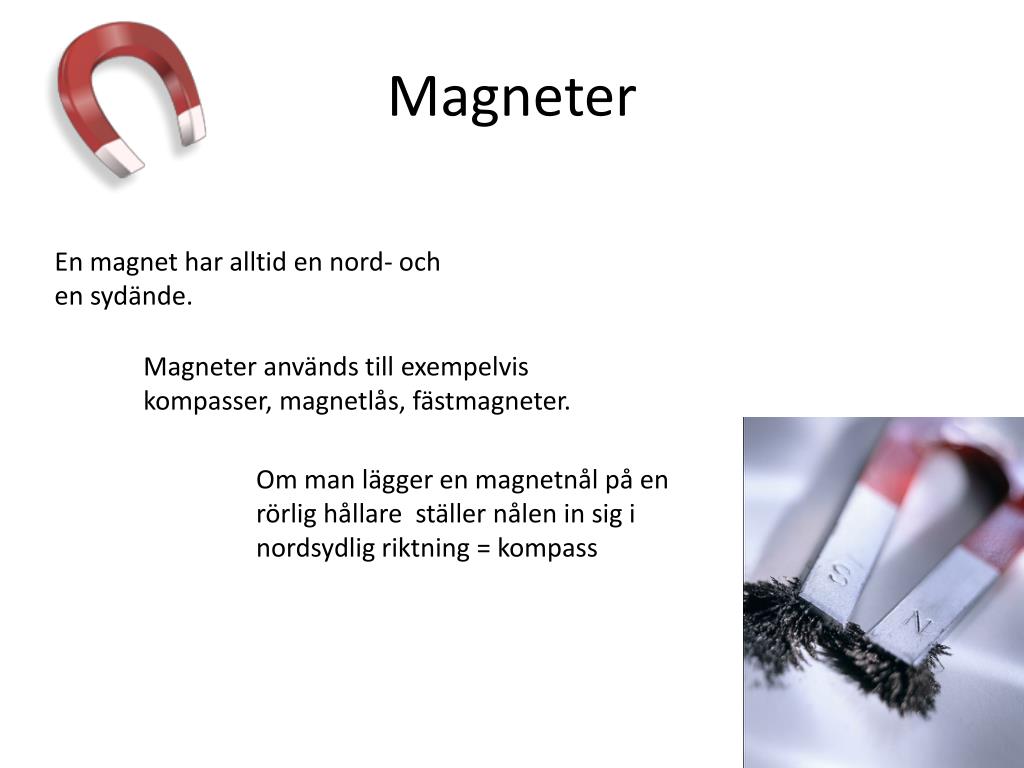

  5. Magneter En magnet har alltid en nord- och en sydände. Magneter används till exempelvis kompasser, magnetlås, fästmagneter. Om man lägger en magnetnål på en rörlig hållare ställer nålen in sig i nordsydlig riktning = kompass

  6. Jorden – en gigantisk magnet • Hur kommer det sig att kompassnålen ställer in sig i nordsydlig riktning? - Jordklotet = en gigantisk magnet - Olika magnetiska ändar dras mot varandra - Jordens magnetiska sydände ligger vid nordpolen och nordänden ligger vid sydpolen.

  7. Magnetfält Magneter är omgivna av magnetfält

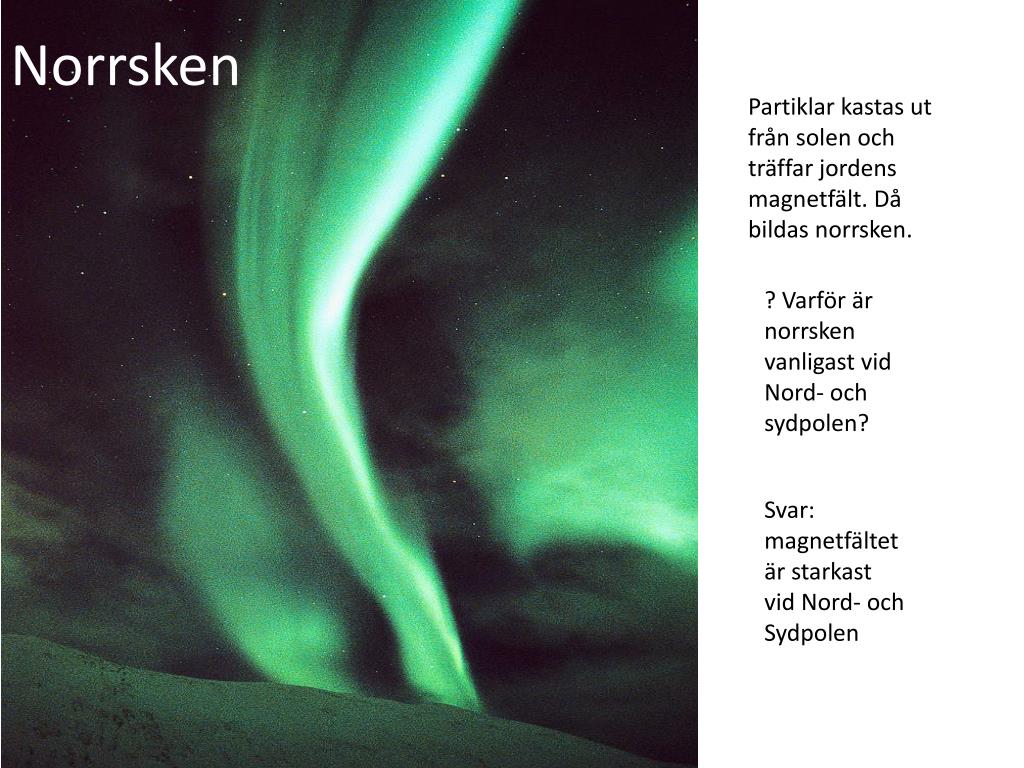

  8. Norrsken Partiklar kastas ut från solen och träffar jordens magnetfält. Då bildas norrsken. ? Varför är norrsken vanligast vid Nord- och sydpolen? Svar: magnetfältet är starkast vid Nord- och Sydpolen

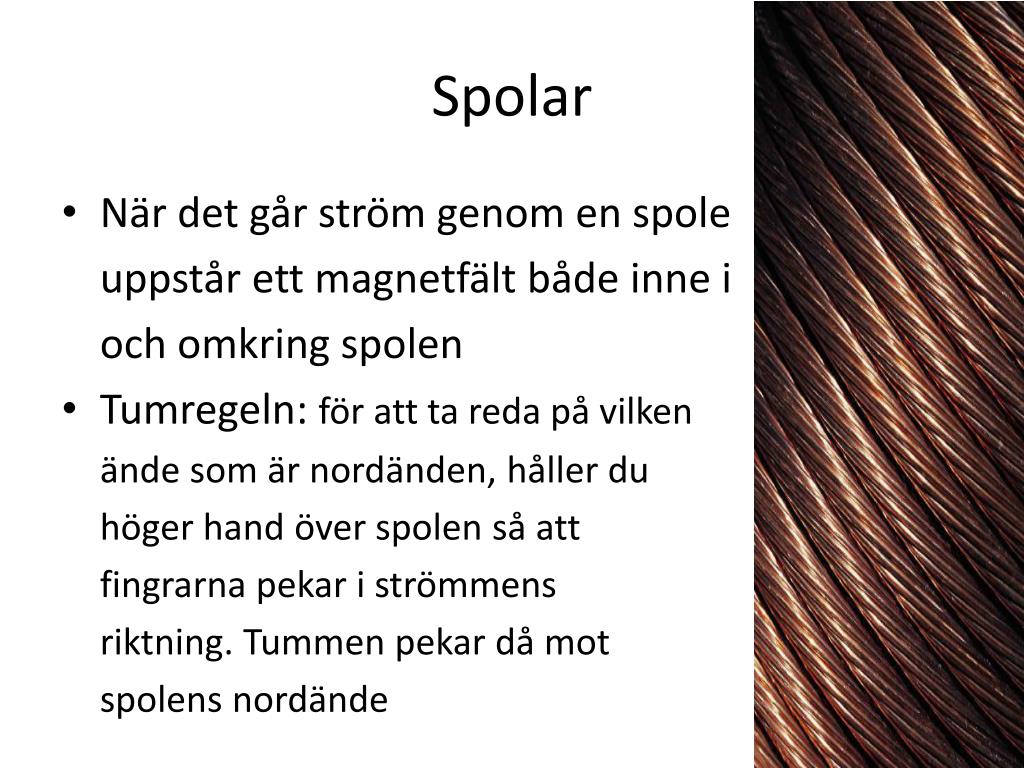

  9. Spolar • När det går ström genom en spole uppstår ett magnetfält både inne i och omkring spolen • Tumregeln: för att ta reda på vilken ände som är nordänden, håller du höger hand över spolen så att fingrarna pekar i strömmens riktning. Tummen pekar då mot spolens nordände

  10. Elektromagneter • Spolens magnetfält blir starkare med hjälp av en järnkärna. • Ju fler varv spolen har eller ju starkare ström man skickar genom ledaren, desto starkare magnet.

  11. Elektriska motorer

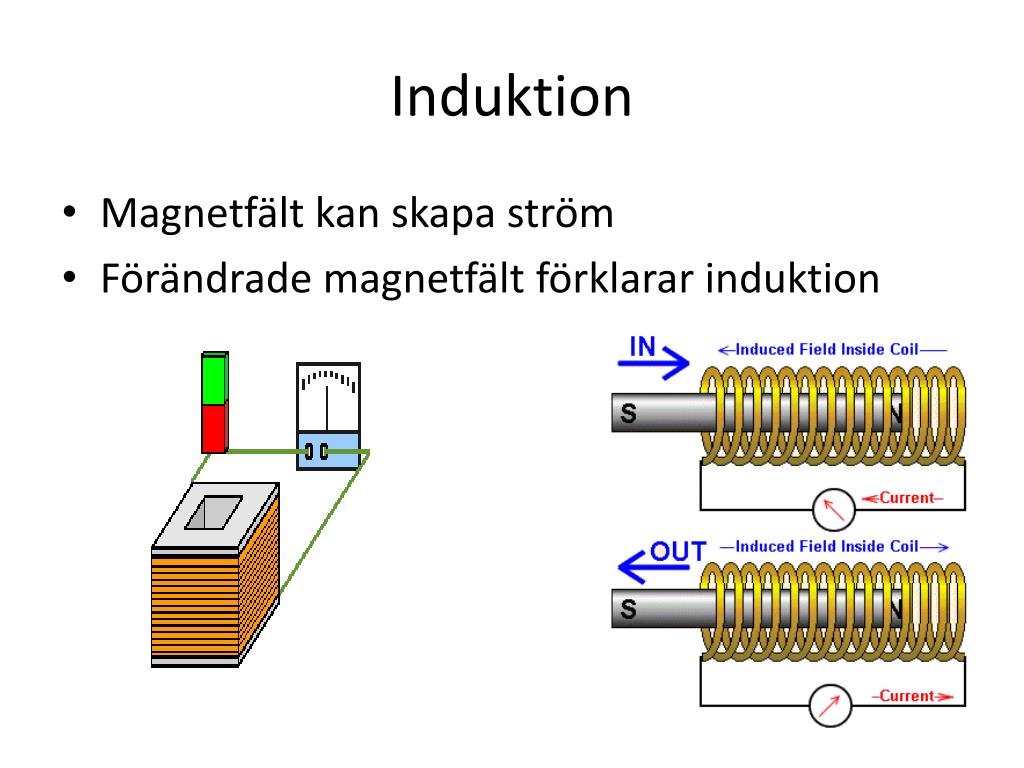

  12. Induktion • Magnetfält kan skapa ström • Förändrade magnetfält förklarar induktion

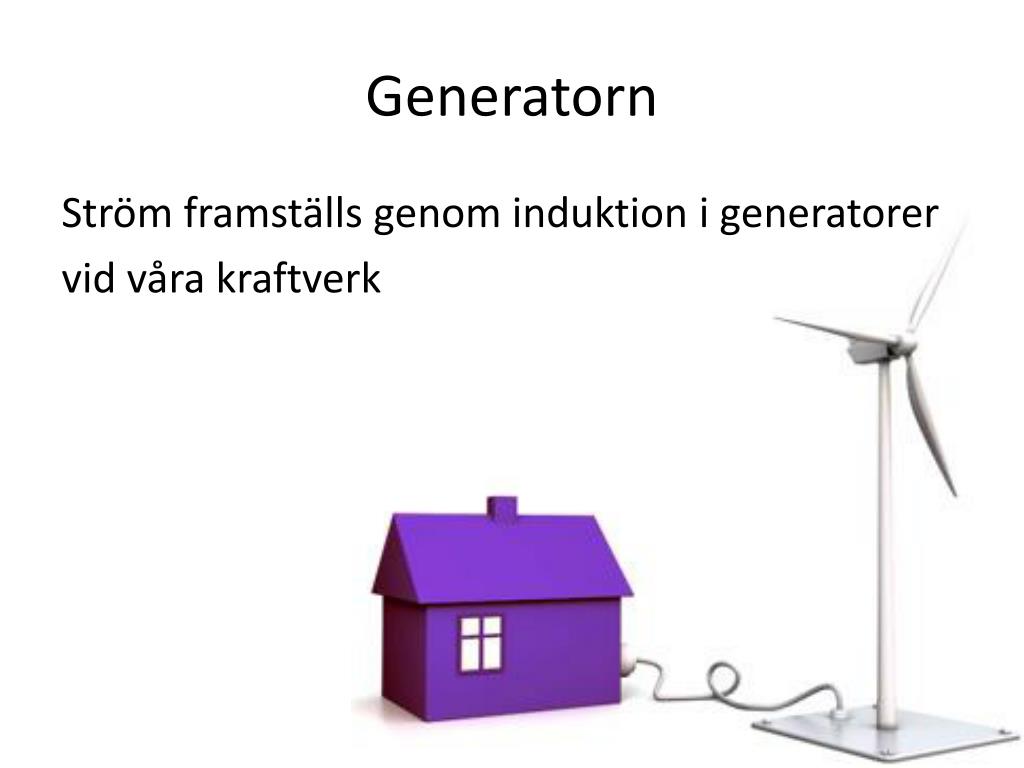

  13. Generatorn Ström framställs genom induktion i generatorer vid våra kraftverk

  14. Växelström

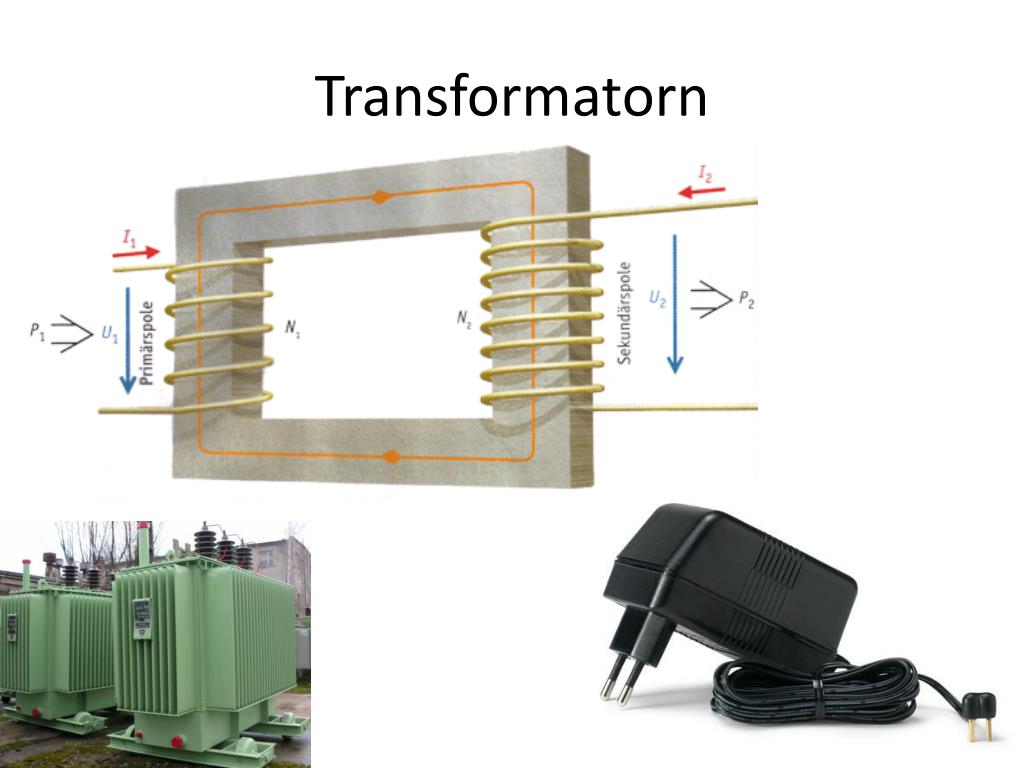

  15. Transformatorn

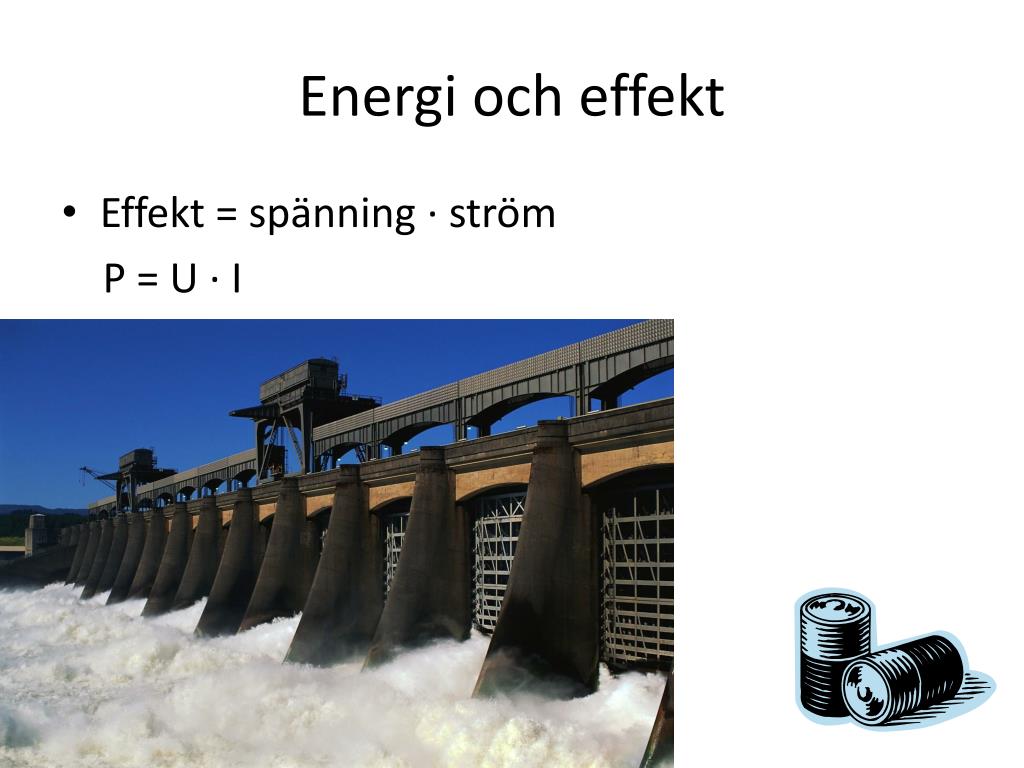

  16. Energi och effekt • Effekt = spänning ∙ ström P = U ∙ I

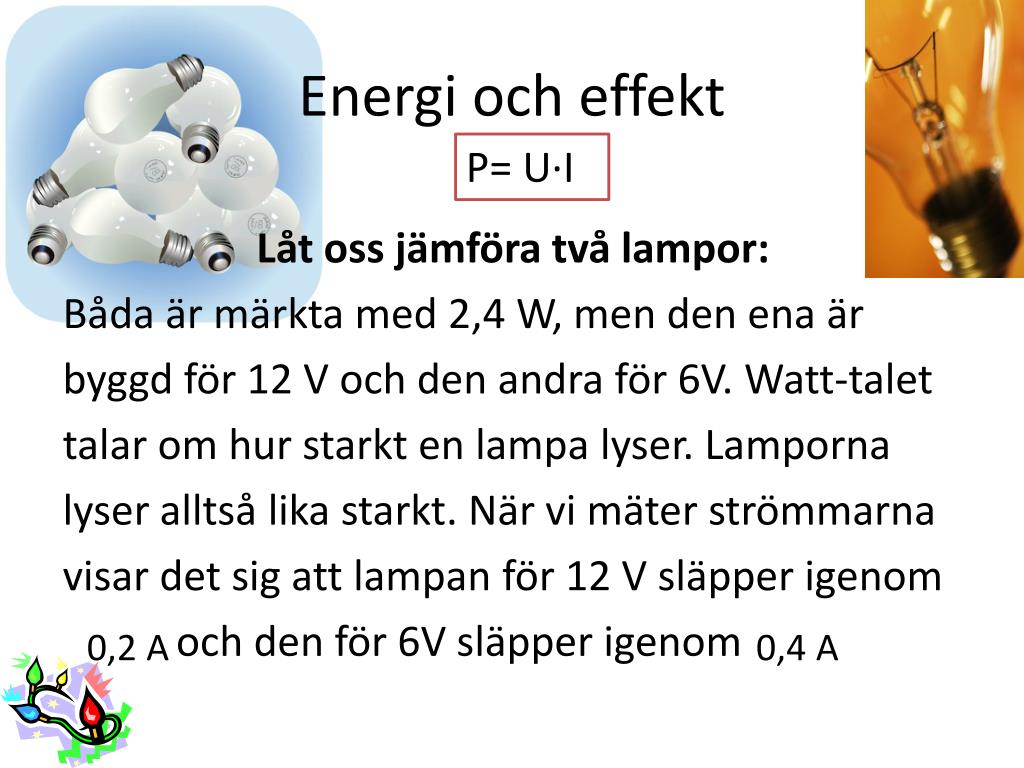

  17. Energi och effekt P= U∙I Låt oss jämföra två lampor: Båda är märkta med 2,4 W, men den ena är byggd för 12 V och den andra för 6V. Watt-talet talar om hur starkt en lampa lyser. Lamporna lyser alltså lika starkt. När vi mäter strömmarna visar det sig att lampan för 12 V släpper igenom och den för 6V släpper igenom 0,2 A 0,4 A

  18. Vår förbrukning av elenergi Typ av apparat Effekt i W Förbrukning ca • Bastu 5000 W 3kWh/bastubad • Brödrost 1000 W 0,12kWh/10 st • Elvisp 140 W 0,01kWh/5 min • Tvättmaskin 3000 W 3kWh/tvätt Energi = effekt ∙ tid

  19. Från kraftverk till elapparat
