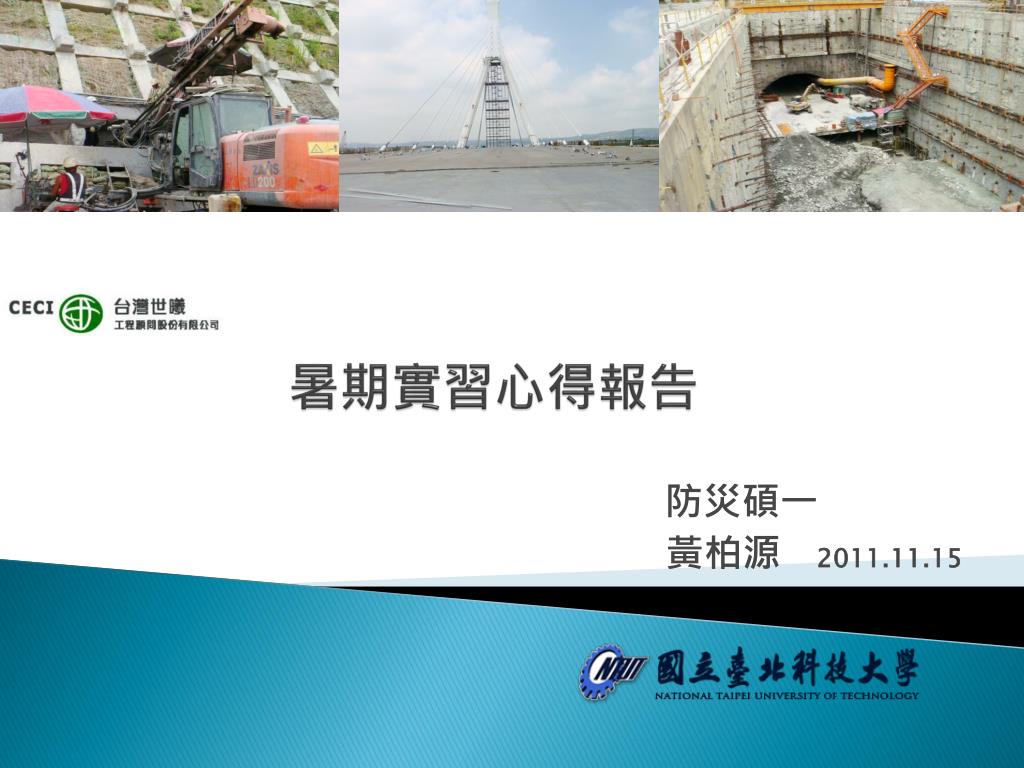

  1. 暑期實習心得報告 防災碩一 黃柏源 2011.11.15

  2. 簡報大綱 • 公司簡介 • 實習內容 • 工程參觀 • 實習心得

  3. 公司簡介 台灣世曦工程顧問股份有限公司(CECI)

  4. 工作內容 99.4.25 國道3號南下3k+100 大規模邊坡坍滑 世曦擔任 「全國邊坡總體檢」 之總顧問 主要工作: 協助工程師相關資料整理與資料庫建置

  5. 工作內容 • 走山原因 • 順向坡 • 地下水滲漏 • 地錨鏽蝕

  6. 工作內容 「國道邊坡安全檢測、評估與補強」 • 邊坡監測 • 地錨檢測　　　　　 • 邊坡安全評估與補強　　　　　 邊坡狀況、地下水位 地錨功能性評估 邊坡綜合性評估

  7. 國道邊坡監測儀器資料庫 A向變位量(mm) B向變位量(mm) • 傾度管 A B

  8. 國道邊坡監測儀器資料庫 • 水位觀測井

  9. 國道邊坡監測儀器資料庫 • 傾斜計

  10. 國道邊坡監測儀器資料庫 • 國道邊坡監測資料庫 • 國道邊坡總數（有設監測儀器資料）

  11. 地錨檢測資料庫 地錨檢測四步驟 • 錨頭外觀檢視 • 錨頭組件檢視 • 內視鏡檢視 • 揚起試驗

  12. 地錨檢測資料庫

  13. 三、地錨檢測資料庫 • 國道邊坡地錨資料庫 • 國道邊坡總數（有地錨資料，無B3、B6）

  14. 國道既有地錨現況(白河段) • 外觀檢視(榔頭敲擊與保護座外觀)

  15. 國道既有地錨現況(白河段) • 外觀檢視(滲水狀況)

  16. 國道既有地錨現況(白河段) • 外觀檢視(受壓板外觀與接合狀況)

  17. 國道既有地錨現況(白河段)

  18. 國道既有地錨現況(白河段) • 錨頭承壓結構下方表土掏空

  19. 國道既有地錨現況(白河段) • 組件檢視

  20. 國道既有地錨現況(白河段) 25% 20% 0%

  21. 四、國道既有地錨現況(白河段) • 內視鏡檢視(共131支地錨)

  22. 國道既有地錨現況(白河段)

  23. 國道既有地錨現況(白河段) • 揚起試驗(共121支地錨) 地錨揚起試驗之檢視結果 地錨殘餘荷重比值

  24. 國道既有地錨現況(白河段) （１） • 既有地錨改善措施 • 錨頭之防蝕改善 • 鏽蝕主因:混凝土座裂縫造成滲水路徑 • 錨頭防鏽方法 • 採用鍍鋅保護蓋 • 錨頭塗抹防蝕油脂 • 保護蓋內填充防蝕油脂 • 使用一體化密閉式承壓板與鋼管 （２） （３） （４）

  25. 國道既有地錨現況(白河段) （２） （１） 補漿孔及透氣孔 • 既有地錨改善措施 鑽孔 • 自由段防蝕改善 • 鏽蝕主因:自由段未滿漿 • 自由段補漿施工步驟 • 承壓板與RC結構接合處鑽2恐 • 灌漿孔及透氣孔 • 安裝灌漿管及排氣管 • 人工重力流灌漿 • 人工重力流灌漿由排氣管迴漿充分排氣、排水 • 補灌漿完成 （３） （４） （５） （６） 孔口檢視滿漿 排氣孔迴漿

  26. 地錨分級及案例試算

  27. 五、地錨分級及案例試算

  28. 地錨分級及案例試算

  29. 三、工地參訪 • 參觀地點 • 新莊機廠 • 桃園機場捷運 • 社子大橋

  30. 工地參訪 防蝕油 • 新莊機廠 樹脂漿 熱封處理

  31. 工地參訪 • 新莊機廠 新莊機廠地錨準備入腱 新莊機廠地錨準備入腱

  32. 工地參訪 • 桃園機場捷運 • 支撐先進工法 • 竹削工法

  33. 工地參訪 • 社子大橋 • 社子大橋風洞試驗模型(1:150) • 社子大橋全景 • 社子大橋鋼索連接處 • 社子大橋橋上合影

  34. 期末報告

  35. 實習心得 實習生? 工讀生?

  36. 謝謝指教
