BAS

2. SCADA System SCADA (supervisory control and data aquisition) PLC System ModBus communication (RTU Mode) Host Computer (SCADA/HMI Software) Digital Power Meter Power Transducer I/O modules (DC, TR, Relay types) Proses control & monitoring data informasi suatu sistem dari RTU’s ke control centre, dan merubah data-data yang diterima menjadi data-data rekayasa serta menyimpannya sebagai real time database

3. SCADA System Fungsi-fungsi utama SCADA Akuisisi data, merupakan proses penerimaan data dari peralatan di lapangan. Konversi data, merupakan proses konversi data-data dari lapangan ke dalam format standar Data Processing, yang mana menganalisa data yang diterima untuk dilaporkan kepada operator. Supervisory control, dimana memungkinkan operator untuk melakukan pengendalian pada peralatan-peralatan di lapangan. Tagging, memungkinkan operator untuk meletakkan informasi tertentu pada peralatan tertentu. Pemrosesan alarm & event yang menginformasikan apabila terjadi perubahan pada sistem. Post mortem review, yang membantu menentukan akibat pada sistem jika ada gangguan besar pada sistem.

4. SCADA Concept BAS (Building Automation System) Functions Air Ventilation System Control Light Control Electric Power Control Role of PLC Communication (RTU) Temperature Control (PID) Control Objectives Fan, Heater, Compressor Water Utilities, Light Requirement of PLC Network ability (Ethernet, RS285) RTD sensing, PID control Control Room Comm. (Ethernet or RS485) Control Panel (PLC)

13. XGTFamily neXt Generation Technology New standard for Total Solution

14. 90 1] Ikhtisar • Ikhtisar XGT (neXt Generation Technology) Family menyediakan solusi-solusi generasi terdepan dengan sebuah konsep baru engineering yang terdepan berbasis lingkungan open network, kecepatan proses tercepat, ukuran compact dan software user-friendly. XGK XGR XGI Basic & High Performance Solution Redundant Solution IEC Standard Solution XGT Family XGT-Servo XGB New Servo & Drive Solution Slim & Compact Solution XGT Panel XGT InfoU Next Generation HMI Solution Trendy & Powerful SCADA Solution

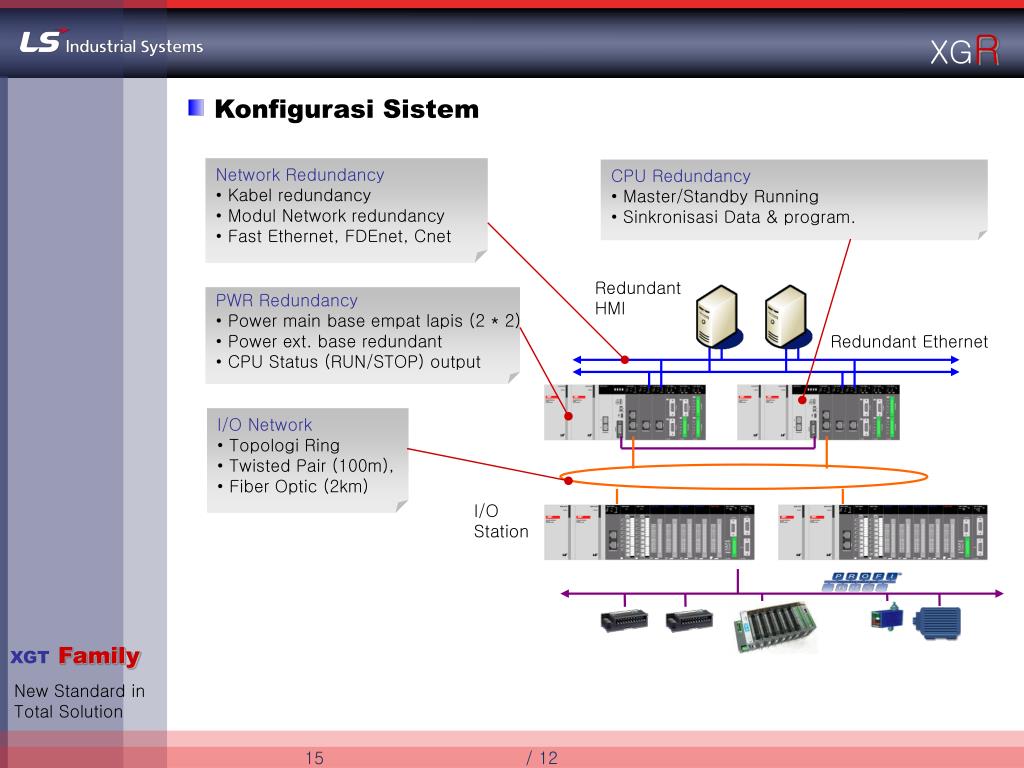

15. XGR • Konfigurasi Sistem • Network Redundancy • Kabel redundancy • Modul Network redundancy • Fast Ethernet, FDEnet, Cnet • CPU Redundancy • Master/Standby Running • Sinkronisasi Data & program. Redundant HMI • PWR Redundancy • Power main base empat lapis(2 * 2) • Power ext.base redundant • CPU Status (RUN/STOP) output Redundant Ethernet • I/O Network • Topologi Ring • Twisted Pair (100m), • Fiber Optic (2km) I/O Station XGTFamily New Standard in Total Solution

16. 3] XGK... Performa yang tinggi • XGK CPU processing sangat cepat : 28ns/step Kontrol poin Maks. 32,768 DI/DO Variasi tipe CPU : E/S/A/H/U(16/32/64/128kstep) Paket software terintegrasi yang cerdas : XG5000 Solusi sistem open network Device khusus untuk kemudahan pemrograman Device memori yang cukup dan bervariasi USB I/F untuk pemrograman dan monitor Konversi program otomatis : MASTER-K -> XGK * NGP1000: MPU dikembangkan oleh LSIS Maks. Perluasan 7 base (96 slot) Bit processing Backplane performance XGT 0.028 XGT 10 Competitor M 0.034 GM2 1.3 Competitor S 0.1 GM4C 1.1

17. 3] XGI...IEC Standard • XGI CPU processing sangat cepat : 28ns/step Kontrol poin Maks 131,072 DI/DO Tipe-tipe CPU : S/H/U(128K/512K/1M) Standart pemrograman IEC 61131-3 - Pemrograman LD (Ladder), SFC,ST (Structured Text) men-support User definedFB (Function Block) Maks. 256 PID Loop dan Variasifungsi kontrol Process Semua komponent2 yang dalam perintah di XGK. Konversi program otomatis : GLOFA-GM -> XGI • Bahasa pemrograman • User-defined FB IEC Standard Language: LD, SFC and ST (Structured Text) User Defined Function Block

18. 4] XGB... Kecil dan Compact • XBM CPU 16/32-poin Power: DC24V Kec. Processing 0.16㎲/step Kontrol poin Maks. 256 DI/DO Operasi Floating-point Perluasan Maks. 7 module(Maks. 2 module komunikasi) Max 5 comm.channel (RS 232C/485, Ethernet) Powerful dengan fasilitas fungsi-fungsi (Comm./HSC/PID) • XBC / XEC XBC: Interpreted language Pemrograman standart XEC: IEC 61131-3 CPU 32/64-poin Power: XBC/XEC : AC100 ~ 240V XBC (/DC) tipe : DC24V Kecepatan proses 0.083㎲/step Poin kontrol Maks. 384 DI/DO point Operasi Floating-point Ekspansi Maks. 10 module(Maks 2 modul komunikasi ) Maks. 5 Kanal komunikasi (RS 232C/485, Ethernet) Powerful dengan fasilitas fungsi-fungsi (Comm. /HSC /PID) RTC (Real Time Clock) dan USB I/F

19. Network & Communication • SMART I/O: Stand-alone Smart I/O (Stand-alone) • Men-Supports field Network milik LS (RNET) • Men-Support Open Field Network: (Profibus-DP, DeviceNet, MODBUS) • Sistem konfigurasi yang Flexible • Blok terminal yang Removable pada tipe stand-alone : - A: Sink, 0.1A, tipe-fix - A1: Sink, 0.5A, tipe-fix - B: Source, 0.5A, tipe-fix - C: Source, 0.5A, tipe-Removable - C1: Sink, 0.5A, tipe-Removable XGTFamily □: A, C ▲: A, A1, B, C, C1 ■: A, C, C1 New Standard in Total Solution

20. Comm. adapter Smart I/O (Extendable) 8 modul Network & Communication • SMART I/O: Extendable • Open Field Network(PROFIBUS, DeviceNet) • Sistem konfigurasi yang Flexible • Variasi yang luas pada modul I/O XGB (tipe Extendable) • Maks.256p DI/DO, Maks. 16ch AI/AO (tipe Extendable) XGTFamily New Standard in Total Solution

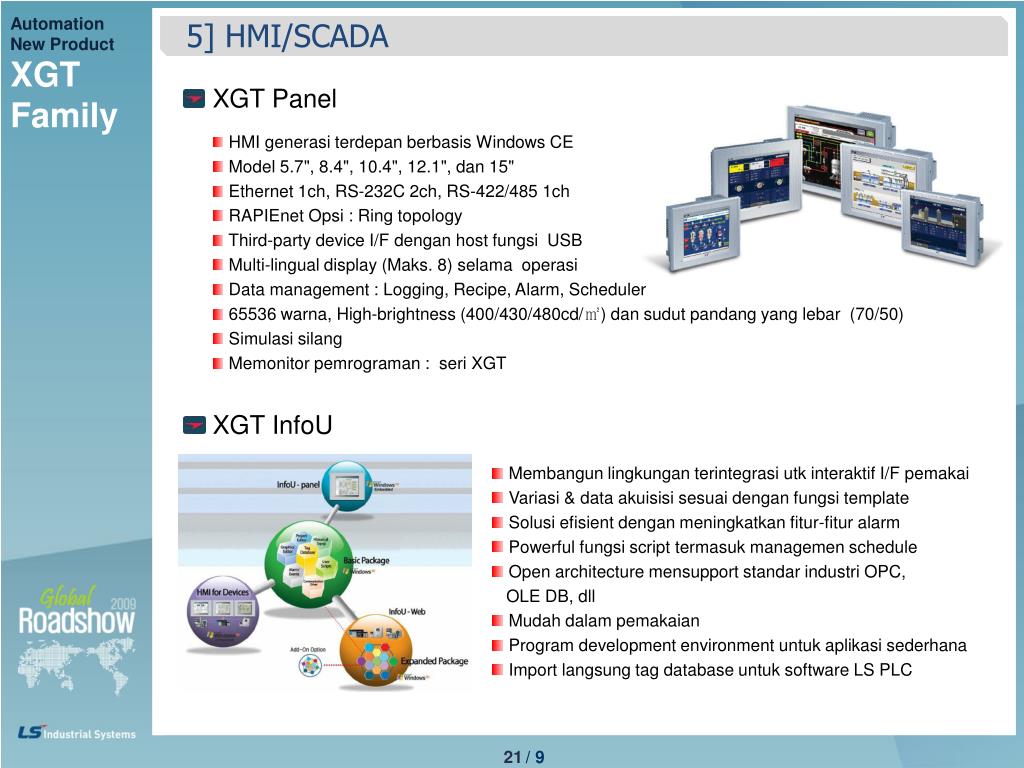

21. 5] HMI/SCADA • XGT Panel HMI generasi terdepan berbasis Windows CE Model 5.7", 8.4", 10.4", 12.1", dan 15" Ethernet 1ch, RS-232C 2ch, RS-422/485 1ch RAPIEnet Opsi : Ring topology Third-party device I/F dengan host fungsi USB Multi-lingual display (Maks. 8) selama operasi Data management : Logging, Recipe, Alarm, Scheduler 65536 warna, High-brightness (400/430/480cd/㎡) dan sudut pandang yang lebar (70/50) Simulasi silang Memonitor pemrograman : seri XGT • XGT InfoU Membangun lingkungan terintegrasi utk interaktif I/F pemakai Variasi & data akuisisi sesuai dengan fungsi template Solusi efisient dengan meningkatkan fitur-fitur alarm Powerful fungsi script termasuk managemen schedule Open architecture mensupport standar industri OPC, OLE DB, dll Mudah dalam pemakaian Program development environment untuk aplikasi sederhana Import langsung tag database untuk software LS PLC
