  1. 马田 Ether2DMX8™ DMX 路由器 …以及更多! 规格可以更改，恕不另行通知

  2. Ether2DMX8 –介绍 Ether2DMX8 是什么? 马田 Ether2DMX8 令用户可增加 DMX 单元的数量或远程轻 松地将 DMX单元连接在 TCP/IPEthernet 网络上。 另外、Ether2DMX8 也可以作为 DMX 合并器、DMX 分配器 枢纽、故障安全设备、场景播放和 DMX 监测器。 规格可以更改，恕不另行通知

  3. Ether2DMX8 –你为什么需要它？ 今天的节目和安装工程需要成千上万的 DMX渠道。 现时利用更多的 LED固定装置和视频映射功能、因此需 要有快速的 DMX响应和正确的网络负载管理强制性。 高速处理器和单播 Artnet模式、Ether2DMX8可确保 即时响应和较低的网络负载。 具有简单的设置和远程控制，是目前市场上提供的最佳 Artnet 转 DMX 的转换器。 规格可以更改，恕不另行通知

  4. Artnet转DMX 转换器 DMX 合并器 DMX 分配器枢纽 故障安全设备 场景播放 DMX 监测器 高速处理 低潜伏 效率高的网络管理 Ether2DMX8 –什么如此特别…? 许多功能、 一台设备 规格可以更改，恕不另行通知

  5. Ether2DMX8 – 主要特点 • Artnet 转换到 DMX • DMX 转换到 Artnet • 10 个出厂预设 • 10 个用户预设 • 99 个场景带淡入淡出时间、暂停时间和场景链接 • 8 个开关输入 • 8 个 XLR 五针母插 • DMX 分配/助推器 • DMX 监测器 • DMX 和 Artnet 测试发生器 • 备份系统的多个 Artnet IP 输入 • 用于备份和硬件更新的 USB 接口 规格可以更改，恕不另行通知

  6. Ether2DMX8 – 快速同步更新 与大型系统所面临的最严重问题之一、是 DMX 单元间在同一个 EtherDMX 设备同步、 更重要的是设备之间的同步。我们放了不少的注意力在这一点。通过一些聪明的算法、我 们的工程师已经找到一种方法来实现彼此之间的 DMX 帧同步。 00:00:01 00:00:02 00:00:03 00:00:01 00:00:02 00:00:03 00:00:01 00:00:02 00:00:03 00:00:01 00:00:02 00:00:03 规格可以更改，恕不另行通知

  7. Ether2DMX8 – 1,2,3一样简单 马田 Ether2DMX8 是您有史以来将使用的一个最简单的产 品。 90% 的所有应用程序通过一系列 10 个工厂预设的设 置。 没有复杂的安装程序! • Maxxyz • Maxedia • Maxxyz / Maxedia • 8 X Input (MSD) • 4 in / 4 out • DMX Split 1-7 • DMX Split 1-3 • Artnet Clone • Broadcast mode 2.x.x.x • Broadcast mode 10.x.x.x 规格可以更改，恕不另行通知

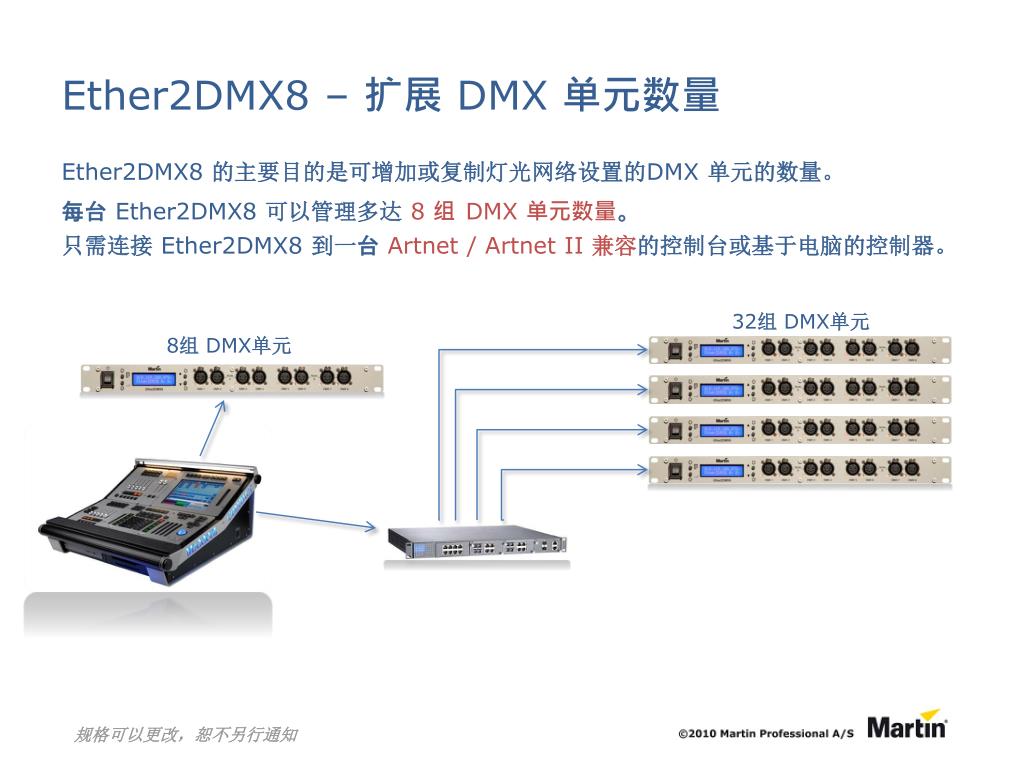

  8. Ether2DMX8 –扩展 DMX 单元数量 Ether2DMX8的主要目的是可增加或复制灯光网络设置的DMX单元的数量。 每台 Ether2DMX8可以管理多达8 组DMX 单元数量。 只需连接 Ether2DMX8到一台Artnet / Artnet II兼容的控制台或基于电脑的控制器。 32组 DMX单元 8组 DMX单元 规格可以更改，恕不另行通知

  9. Ether2DMX8 – 广播与单播 Ether2DMX8 可以在广播或单播模式下管理 Artnet。 由于它的简单性、广播模式最受欢迎。不过、它也提上了网络基础设施的一个沉重负担。 一台设备传送、而所有设备接收到相同的信息、必须过滤、以获取所需的数据。 在单播模式下、数据从一个设备传送到另一个。一台设备传输、一台设备接收。 单播允许一个网络来处理更多的 DMX 单元的数量。 广播 数据 单播 规格可以更改，恕不另行通知

  10. Ether2DMX8 –DMX 输入器 预设使用 DMX输入转换为 Artnet在所有的 8个端口、使用 2.x.x.x地址范围。 这包括马田ShowDesigner和许多其他可视化程序。 它还可用于捕获任何没有 Artnet输出的旧控制台和他们连接在一起、在发送到 Artnet 系统。 Artnet Out DMX In DMX In 规格可以更改，恕不另行通知

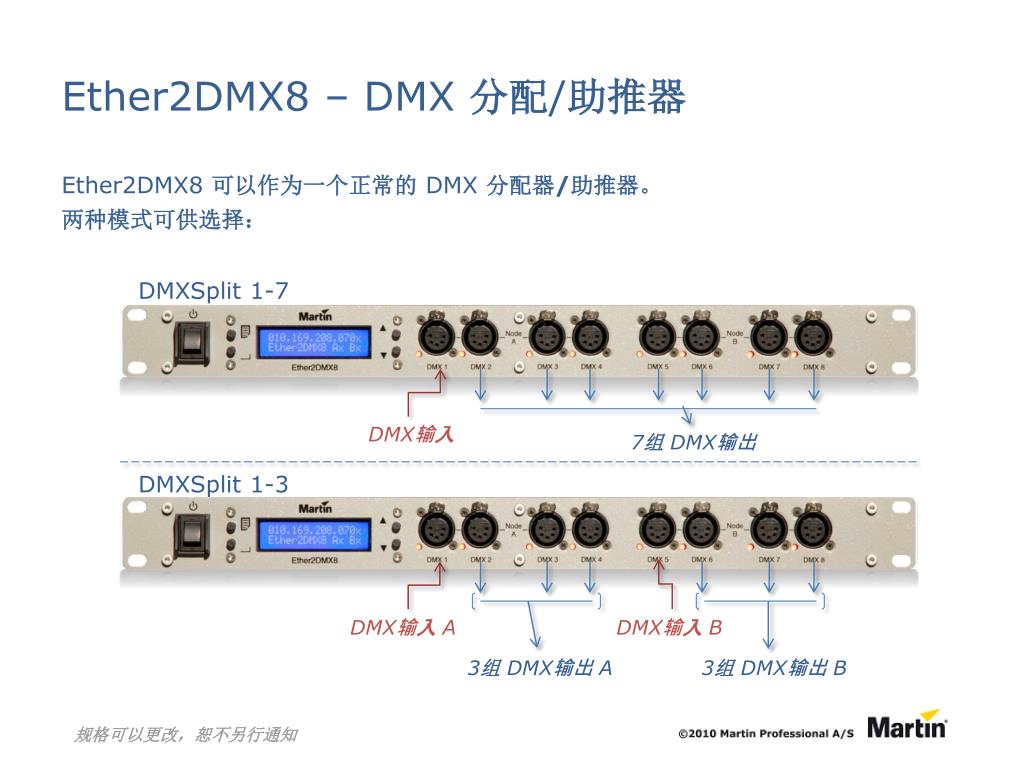

  11. Ether2DMX8 – DMX分配/助推器 Ether2DMX8可以作为一个正常的 DMX 分配器/助推器。 两种模式可供选择： DMXSplit 1-7 DMX输入 7组 DMX输出 DMXSplit 1-3 DMX输入 A DMX输入 B 3组 DMX输出 A 3组 DMX输出 B 规格可以更改，恕不另行通知

  12. Ether2DMX8 – Artnet复制 预设是用来复制一个有 4 个输入端口和 4 个输出端口的标准 Artnet 节点。 Artnet 复制输出 DMX In DMX 复制输出 规格可以更改，恕不另行通知

  13. Ether2DMX8 –合并器 合并允许两个输入到输出合并为一个。输入可以是 DMX或 IP 、输出也可以是 DMX 或 IP。合并的优先权可以作为 HTP 或 LTP 的设置。 规格可以更改，恕不另行通知

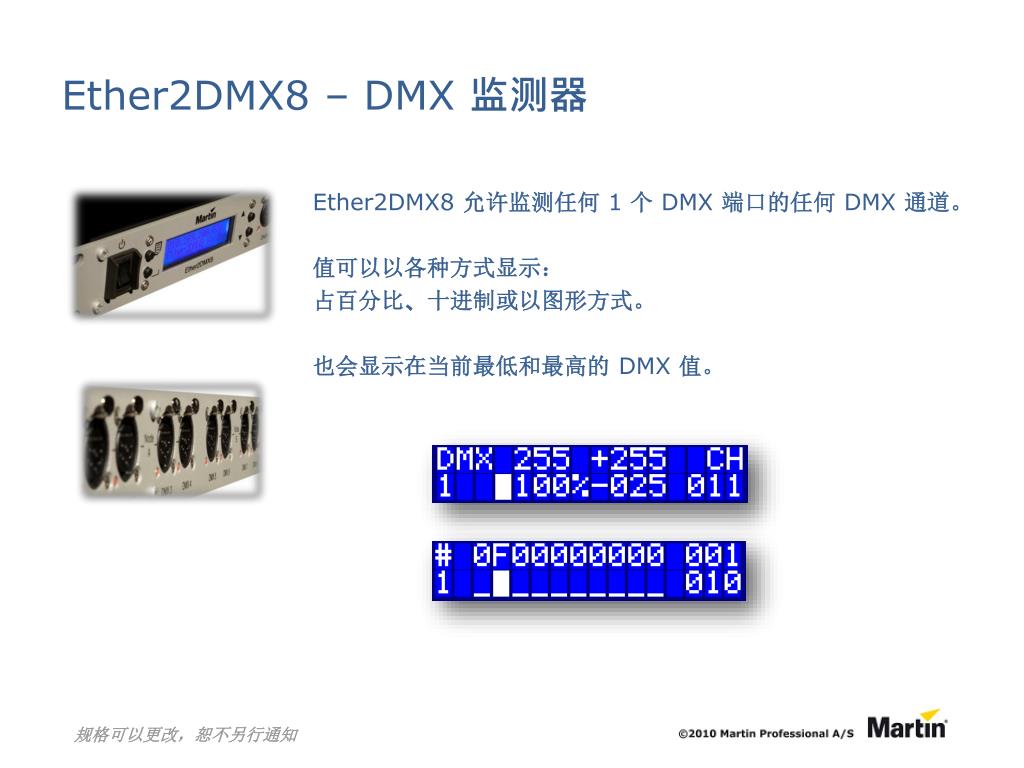

  14. Ether2DMX8 – DMX监测器 Ether2DMX8允许监测任何 1个 DMX端口的任何 DMX通道。 值可以以各种方式显示： 占百分比、十进制或以图形方式。 也会显示在当前最低和最高的 DMX值。 规格可以更改，恕不另行通知

  15. Ether2DMX8 – DMX 测试 DMX 测试生成的 DMX 数据是用于故障诊断和测试目的。 测试生成的 DMX数据是个缓慢逐渐的循环、DMX 值在 20 至 200 之间。 测试数据可以发送到单个端口或同时发送到所有的端口。 规格可以更改，恕不另行通知

  16. Ether2DMX8 –场景播放 Ether2DMX8路由器具有存储多达 99个场景的功能。 场景有许多不同的用途、下面是一些示例： • 独立播放。 • 在控制台故障的情况下自动启用备份的场景。 • 将一个特定的场景连接到火灾警报系统。在紧急情 况下、通过紧急开关便可打开。 • 在系统开机过程中、自动打开灯。 • 自动播放场景、而不需要控制台。 • 使用接点闭合开关可触发场景。 规格可以更改，恕不另行通知

  17. Ether2DMX8 –场景播放 Cue 1 一个场景是把所有的 8个 DMX端口（4096通道）当前的数 据记载下来。 只有一个场景、可以在任何给定的时间、与自己带淡入淡出时 间和保持时间播放。 多个场景可连接在一起创建一个简单的场列表。 播放的场景将阻止任何其他的 DMX处理、直到场景已停止。 开关输入可以连接到场景、允许 Ether2DMX8路由器作为安 装、 展会摊位或简单的零售环境的简单的播放设备。 这也可以指定一个场景在路由器启动时自动启用此场景。 Cue 2 Cue 3 Cue 4 规格可以更改，恕不另行通知

  18. Ether2DMX8 –故障安全模式 在失败的情况下、Ether2DMX8可以自动从一个 Artnet来源切换到另一个来源。 一个简单的设置可允许一个接收的 IP 地址分配到一个主要来源和一个备份来源。 舞台 备份控制台 主要控制台 IP 1 IP 2 网络交换机 规格可以更改，恕不另行通知

  19. Ether2DMX8 –紧急警报 共同应用程序使用的外部触发器： 许多建筑规范要求把音响和灯光系统连接到消防警报系统。 在紧急情况下、一个特定的场景便可触发、重写任何输入。 例如启用场景去把所有装置灯光打开、更换白色。 规格可以更改，恕不另行通知

  20. Ether2DMX8 –网络远程控制 Ether2DMX8可以使用网页进行远程控制和更改设备的所有功能。 这清楚地简化了在同一个网络上使用多个设备的设置。 192.168.1.1 192.168.1.2 192.168.1.3 192.168.1.4 规格可以更改，恕不另行通知

  21. Ether2DMX8 –概观 XLR 五针母插 DMX输入／输出 开关 DMX 端口 LED 显示 菜单快捷键 LCD显示器 VGA 监视器 输出 PS2鼠标+键盘接口 8 个开关输入可 触发预设或场景 Ethernet RJ-45 接口 2 USB Type A接口 USB Type B接口 AC电压 输入和输出 MaxModule接口将来使用 规格可以更改，恕不另行通知

  22. Ether2DMX8 – 规格 Physical • Length: 288 mm (11.3 in.) • Width: 482.2 mm (19.0 in.) ,19-inch rackmount • Height: 43.6 mm (1.7 in.),1U • Weight: 3.6 kg (7.9 lbs.) Control/User Interface • Front panel display with 4-button control menu • 1 x dual-color LED per port • Mouse & keyboard input • Remote web access • DMX viewer for any physical incoming or outgoing DMX port Hardware • 520 MHz processor for fast, synchronized DMX output, latency virtually zero • Ethernet: • Artnet-compliant, Artnet II-compliant • ACN-ready • Built-in webpage for quick access and remote setup • 10/100 Mbit connection • 8 ports: • Configurable as input or output • Opto-isolated circuit for each port • User-definable DMX timings for each port • Each port set as output can be set to constantly repeat the last received DMX frame, or • : only to output new frames • RDM-ready • Dual-color LED for each port • 8 open-contact inputs: • Inputs transmit Artnet-compatible contact closures on the network • Contact closures can trigger factory and user presets and start cue playback Software • 10 user presets for device configuration • Maxxyz, Maxedia use preset with auto-IP address setting • Presets for DMX Hub and Spitter functionality • Mergeable setup where multiple inputs are routed in LTP, HTP to one output • Ports assignable to input or output • Ports routable to/from internal ports or to/from any DMX universe on Artnet • Port routing triggerable by contact closure through the use of user presets • Ports' DMX channel ranges configurable • Merger modules routable between inputs & outputs and/or Artnet universes • Channel ranges can be put it LTP/HTP, copy or fixed value from other channels • Auto or manual IP addressing • Tracking backup function: automatic handover if one Artnet signal fails to another Artnet signal • DMX and Artnet test pattern generator • Artnet broadcast and unicast compatible • Configuration files loadable/storable on USB memory sticks • Firmware upload via USB memory stick Construction • Housing: Steel and aluminum • Finish: Electrostatic powder-coated • Installation 19-inch rack mount (1U) Connections • 10/100 base-T ethernet port: Neutrik locking RJ45 Ethercon socket • DMX in/out ports: 8 x 5-pin female XLR • Keyboard: USB or PS2 • Mouse: USB or PS2 • Backup, software upload: USB • Monitor: VGA 15-pin • AC power input: 3-pin IEC male socket • AC power throughput: 3-pin IEC female socket • Electrical AC power: Auto-ranging 100 - 240 VAC nominal, 50/60 Hz • Main fuse: 2 x 500 mA T (slow-blow) • Typical Power and Current 100 V, 60 Hz: 220 mA Ordering Information • Ether2DMX8: 90758130 规格可以更改，恕不另行通知

  23. Ether2DMX8 –尺寸 深度 : 288 mm 宽度 : 482.2mm(19”机架) 高度 : 43.6mm (1U) 重量 :3.6 kg 规格可以更改，恕不另行通知
