  1. 발명특허 0300230호, 0411314호, 0772050호 해양, 항만, 단지신 공 법 총 람 ㈜건설기술개발공사 TEL (02) 525-9363 FAX (02) 525-9365 http://www.consteng.co.kr E-mail : cec525@hanafos.com

  2. www.consteng.co.kr 목 차 • 준설 고화 공법 • 교량기초보강 공법 • 세굴방호공법 • 가물막이공법 • 물량장 기본 공법 • 다목적 생태여울공법 • 친환경 호안공법

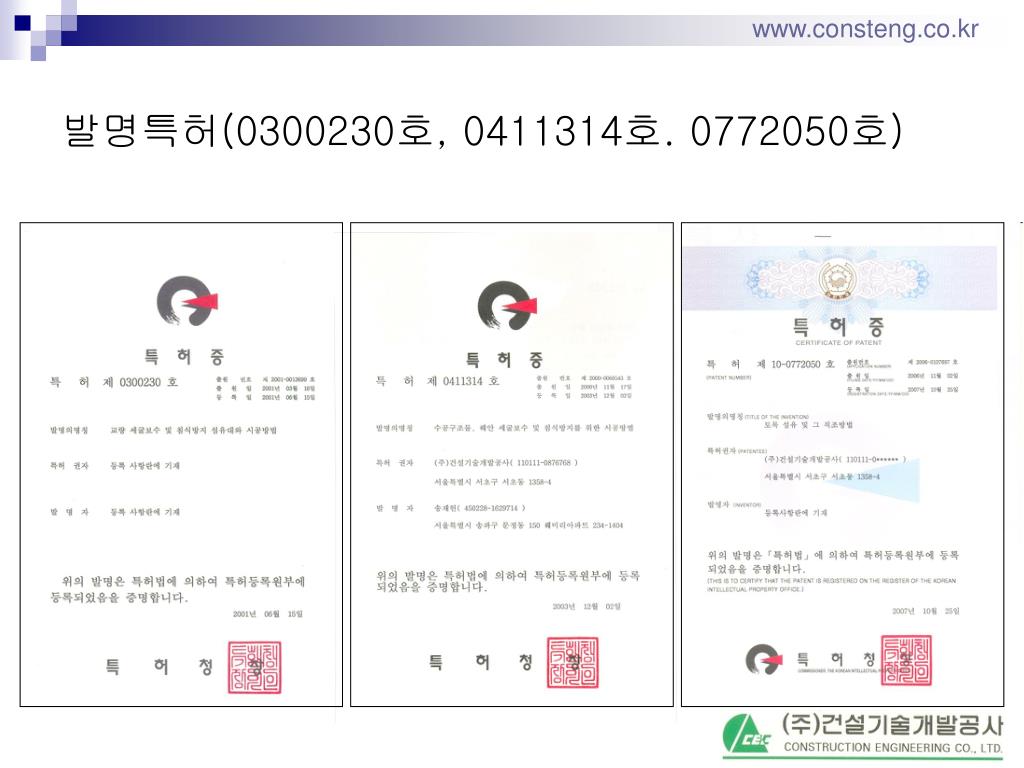

  3. www.consteng.co.kr 발명특허(0300230호, 0411314호. 0772050호)

  4. www.consteng.co.kr Ⅰ. 준설 고화 공법1. 개요 • 본 공법은 우리 국토의 효율적 이용과 친환경적 개발에 필수적인 하천, 호수, 해양의 퇴적토 준설, 매립, 투기, 축제, 호안 등 공사에 현지의 퇴적토를 준설하여 발생하는 준설토사에 친환경 고화재를 혼합하여 견고하고 안정된 환경적 제방축조, 매립공, 호안공 등에 이용하는 공법이다.

  5. www.consteng.co.kr 2. 적용범위 • 해양 준설매립장, 투기장, 제방 축조 및 호안, 매립 • 각종 해양공사, 교량공사 등을 위한 방파제, 방조제, 가축조 축제 • 하천 퇴적토의 준설 이용 및 사면보강 호안 • 댐, 호수 등의 퇴적토 준설, 고화, 반출, 운반, 투기 • 연약지반 처리를 위한 장비진입용 기반 조성. • 퇴적 준설토 고화운반, 폐기, 처리 • 하천 자연 친화적 여울 조성

  6. www.consteng.co.kr 3. 퇴적토 준설 고화 이용 계통도

  7. www.consteng.co.kr 4. 오탁 방지 진공흡입 준설공 • 퇴적토 진공흡입 준설기 사용으로 퇴적토 준설시 오탁수 확산을 방지하고 흡입 가능한 퇴적토사를 준설함 • 진공흡입과 고화재 혼합 및 압송펌프를 겸한 장비를 제작 사용 • 퇴적토 준설 축제재료 재활용. 모래반입 축제재료로 사용

  8. www.consteng.co.kr 5. 준설 고화 축제공 • 준설토와 고화재를 혼 혼합하여 대형 4각 섬유백이나 장대형 섬유백에 충진하여 함수비를 조기 저하시키며 고화를 촉진 시킴으로서 견고한 제방을 조기축조 함

  9. www.consteng.co.kr 6. 준설 고화 매립공 • 축조된 제방내 고화재를 혼합 매립함으로서 연약지반상에 고결된 견고한 표층이 생겨 연약지반처리 장비의 진입과 처리작업을 가능하게 하고 유해물질의 용출을 방지함

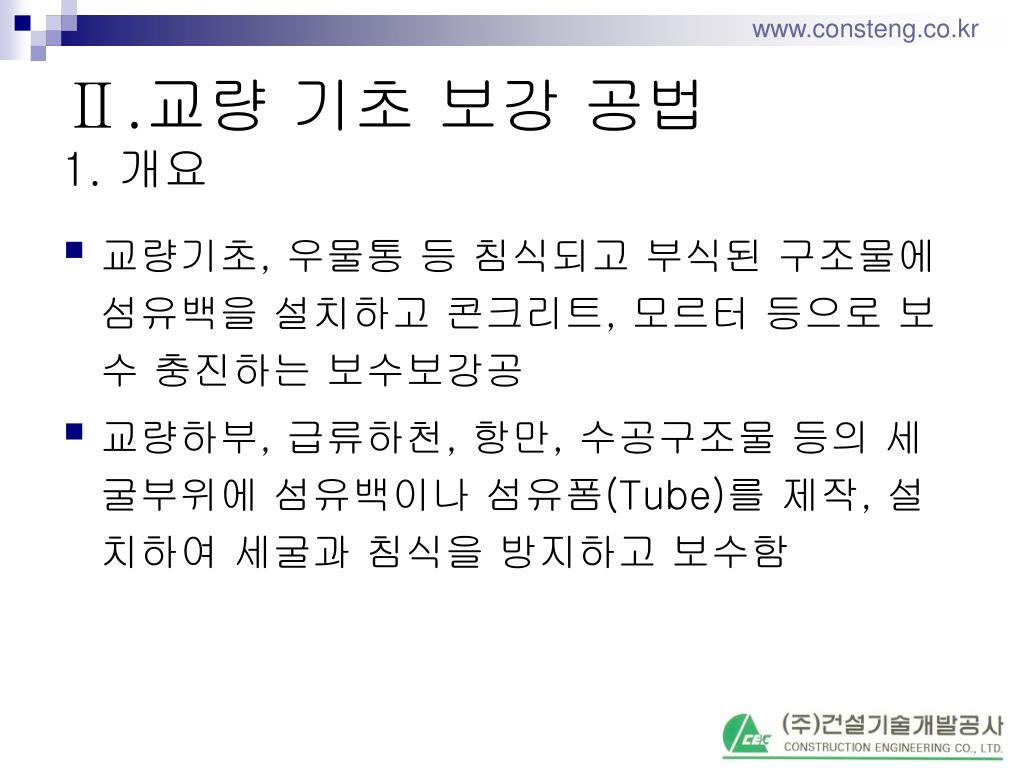

  10. www.consteng.co.kr Ⅱ.교량 기초 보강 공법1. 개요 • 교량기초, 우물통 등 침식되고 부식된 구조물에 섬유백을 설치하고 콘크리트, 모르터 등으로 보수 충진하는 보수보강공 • 교량하부, 급류하천, 항만, 수공구조물 등의 세굴부위에 섬유백이나 섬유폼(Tube)를 제작, 설치하여 세굴과 침식을 방지하고 보수함

  11. www.consteng.co.kr 2. 수공구조물 보수보강 기본단면 Con’c Tube or Con’c Mat 수중보 지반정리 섬유백 유연경화 골재 충진 수중구조물 보수보강공

  12. www.consteng.co.kr 시 공 사 례

  13. www.consteng.co.kr 현장사진 (잠실 시험시공)

  14. www.consteng.co.kr 현장사진(잠실수중보)

  15. www.consteng.co.kr 3. 노후 교각 보강공 퇴적토 준설 하상고르기(잠수공) Water Jet 교량 청소 철제 형틀 설치 섬유폼 포설 고정 모르터 or 콘크리트 충진 시공 세굴방호공 설치 수중 자연 양생

  16. www.consteng.co.kr 4. 우물통 기초 보강공 퇴적토 준설 하상고르기(잠수공) S.T 형틀에 섬유폼 고정 철제 형틀 거치 모르터 or 콘크리트 충진 시공 세굴방호공 설치 수중 자연 양생 형틀 제거

  17. www.consteng.co.kr 5. 4각 기초 파일 보강공 퇴적토 준설 하상고르기(잠수공) 타원형 세굴부분 섬유백 포설시공 섬유폼 포설 고정 모르터 충진 시공 수중 자연 양생

  18. www.consteng.co.kr 6. 타원형 파일 기초 보강공 퇴적토 준설 하상고르기(잠수공) S.T 형틀에 섬유폼 고정 철제 형틀 거치 모르터 or 콘크리트 충진 시공 세굴방호공 설치 수중 자연 양생 형틀 제거

  19. www.consteng.co.kr 7. 기초보강 콘크리트 공 퇴적토 준설 하상고르기(잠수공) 쉬트 파일 설치 섬유폼 포설 고정 콘크리트 or 모르터 충진 시공 세굴방호공 시공 수중 자연 양생 쉬트 파일 제거

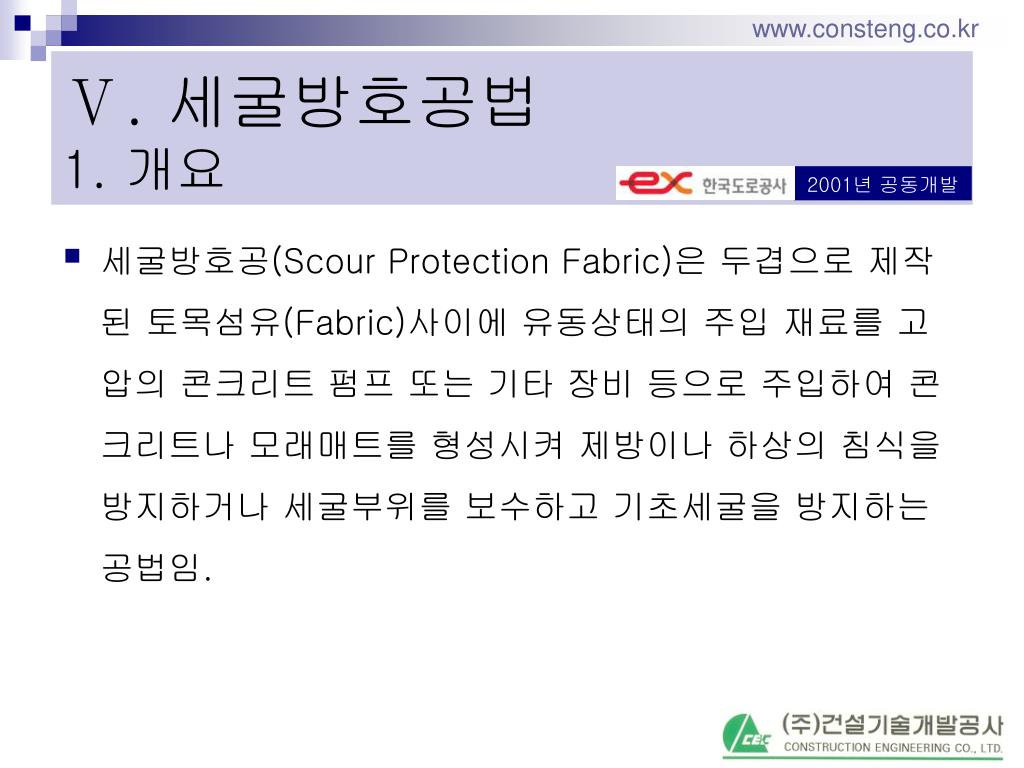

  20. www.consteng.co.kr Ⅴ. 세굴방호공법1. 개요 2001년 공동개발 • 세굴방호공(Scour Protection Fabric)은 두겹으로 제작된 토목섬유(Fabric)사이에 유동상태의 주입 재료를 고압의 콘크리트 펌프 또는 기타 장비 등으로 주입하여 콘크리트나 모래매트를 형성시켜 제방이나 하상의 침식을 방지하거나 세굴부위를 보수하고 기초세굴을 방지하는 공법임.

  21. www.consteng.co.kr 2. 발명 연혁 • 2000년 한국도로공사 공동 개발 착수 • 2000년, 2001년 발명특허 출원 • 2001년 발명특허 0300230호 등록(한국도로공사 공동 특허권자) “교량 세굴보수 및 침식방지 섬유대와 시공방법” • 2002년 명지대학교 환경공학과 “수리모형실험 및 수리학적 특성 분석 연구” • 2003년 발명특허 0411314호 등록 “수공구조물, 해안 세굴보수 및 침식방지를 위한 시공방법” • 2006년 발명특허 0772050호 등록 “토목섬유 및 그 직조방법” • 2001년~ 현재 다수 시공실적 보유

  22. 3. 세굴방호공 모식도

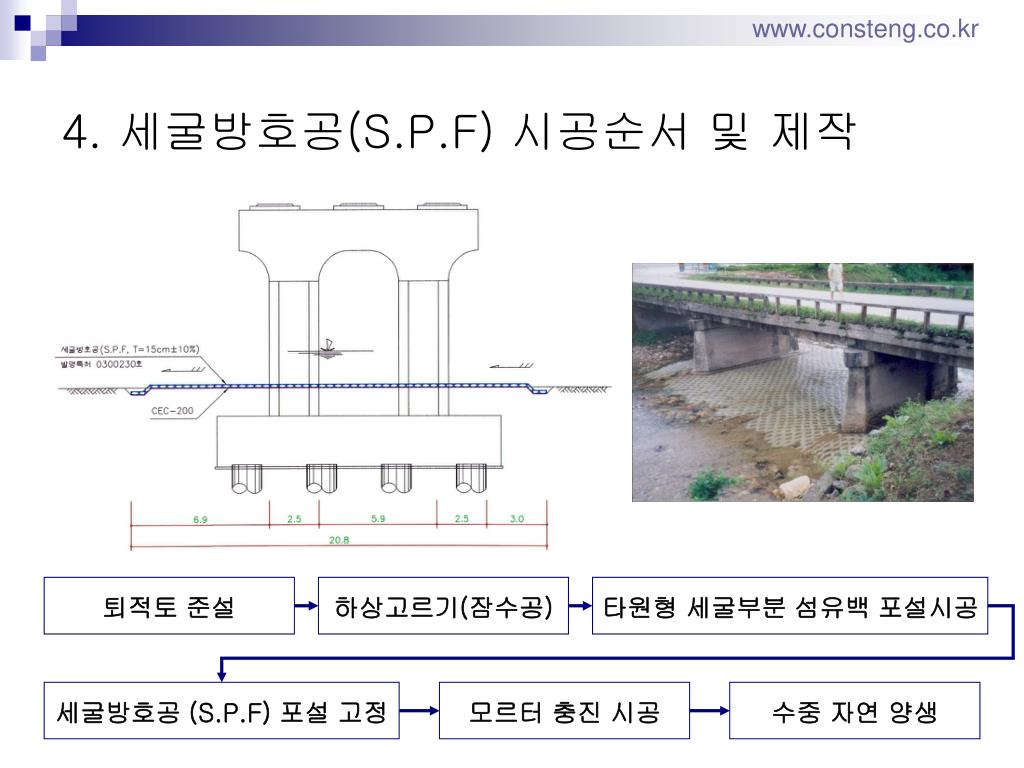

  23. www.consteng.co.kr 4. 세굴방호공(S.P.F) 시공순서 및 제작 퇴적토 준설 하상고르기(잠수공) 타원형 세굴부분 섬유백 포설시공 세굴방호공 (S.P.F) 포설 고정 모르터 충진 시공 수중 자연 양생

  24. www.consteng.co.kr Ws = 2.5 ds + D X1 = 1.25 ds X2 = 3 ds 식 : 여기서, Ws= S.P.F의 폭 X1= S.P.F의 상류측 길이 X2= S.P.F의 하류측 길이 ds = CSU공식을 이용한 세굴깊이 D = 교각의 직경

  25. www.consteng.co.kr 5. 세굴방호공(S.P.F)의 사양

  26. www.consteng.co.kr 시 공 사 례 ⅰ 전체평면도 및 상세평면도

  27. www.consteng.co.kr 포설상세도 및 단면도

  28. www.consteng.co.kr 현장사진(병천Ⅱ교)

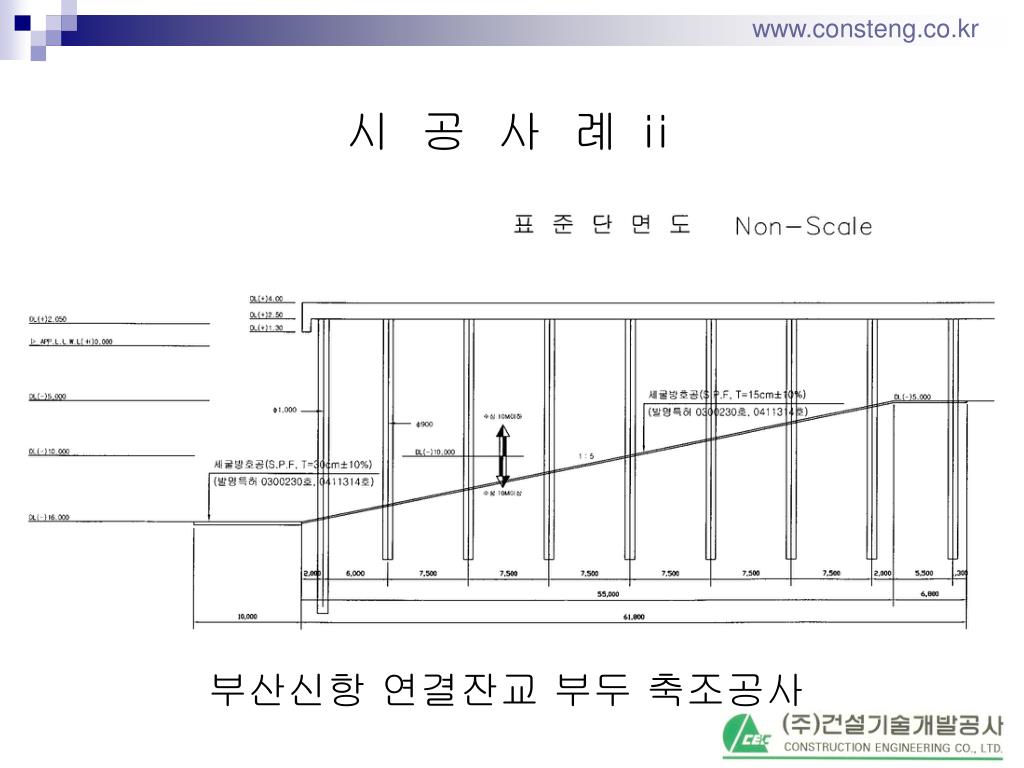

  29. www.consteng.co.kr 시 공 사 례 ⅱ 부산신항 연결잔교 부두 축조공사

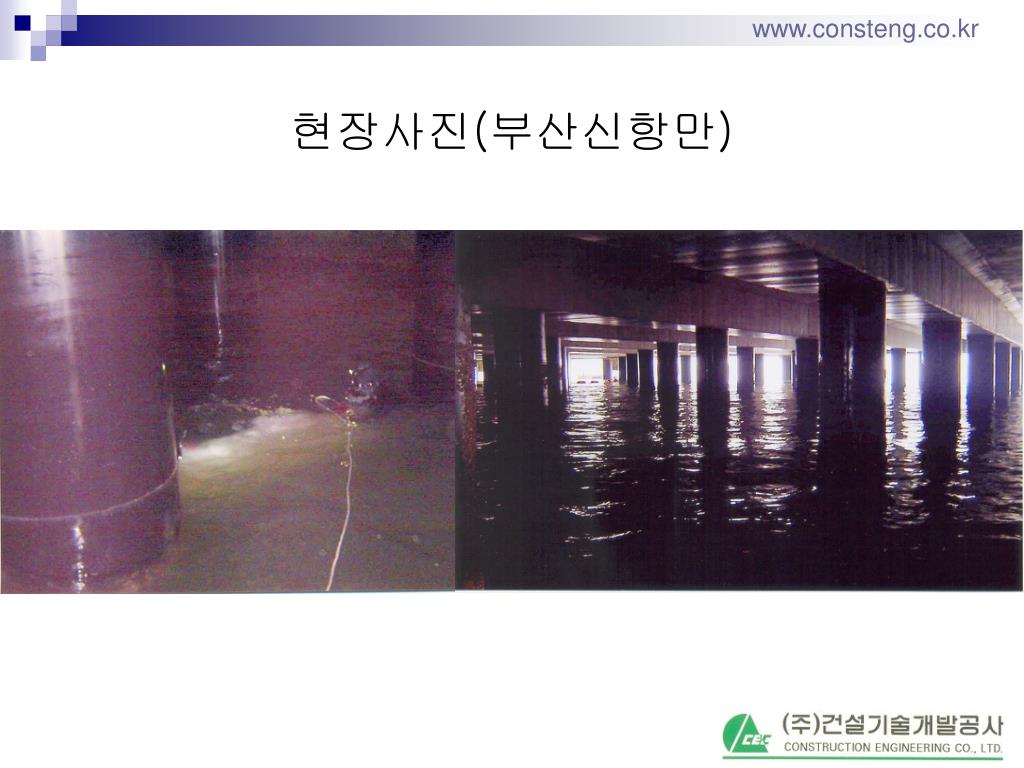

  30. www.consteng.co.kr 현장사진(부산신항만)

  31. www.consteng.co.kr 현장사진(부산신항 수중촬영)

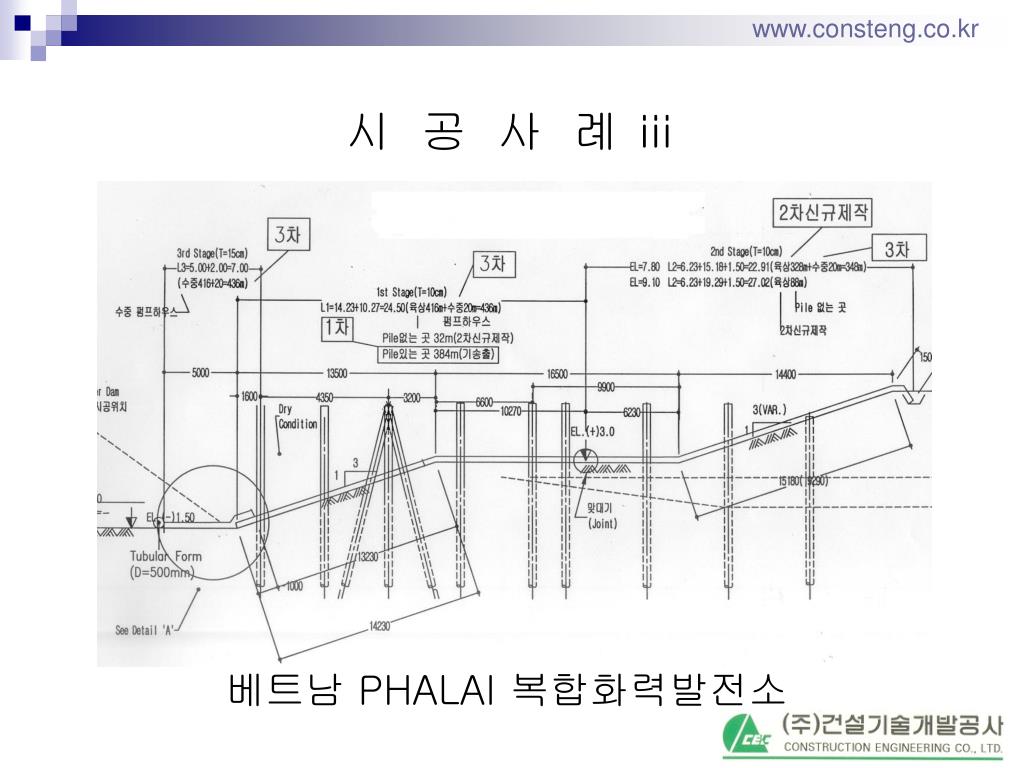

  32. www.consteng.co.kr 시 공 사 례 ⅲ 베트남 PHALAI 복합화력발전소

  33. www.consteng.co.kr 현장사진(베트남 PHALAI)

  34. www.consteng.co.kr 시 공 사 례 ⅸ 방글라데시 하리프르 화력발전소

  35. www.consteng.co.kr 현장사진(방글라데시 하리프르)

  36. www.consteng.co.kr 6. 수중 Pipe, 통신 선로 보호공

  37. www.consteng.co.kr Ⅵ. 가물막이공법1. 가물막이 공법 기본개념

  38. www.consteng.co.kr 2. 섬유폼 가물막이공 퇴적토 준설 하상고르기(잠수공) 타원형 세굴부분 섬유백 포설시공 섬유폼 포설 고정 모르터 충진 시공 수중 자연 양생

  39. www.consteng.co.kr Ⅶ. 물량장 기본 공법1. 섬유폼 물량장 설치도 퇴적토 준설 하상고르기(잠수공) 타원형 세굴부분 섬유백 포설시공 섬유폼 포설 고정 모르터 충진 시공 수중 자연 양생

  40. www.consteng.co.kr 2. 2중 매트의 사양 (Fabric Bag or Tube)

  41. www.consteng.co.kr Ⅷ. 다목적 생태복원 여울공법1. 개요 2004년 공동개발 하상정리 준설토 충진 섬유백 시공 세굴방호공 시공 여울 잡석 시공 여울 및 모래톱 형성 폭기, 여울 생성

  42. www.consteng.co.kr 2. 환경부 차세대 연구사업(2001- 2004)하천생태기능 복원을 위한 핵심 기술 개발 공동개발

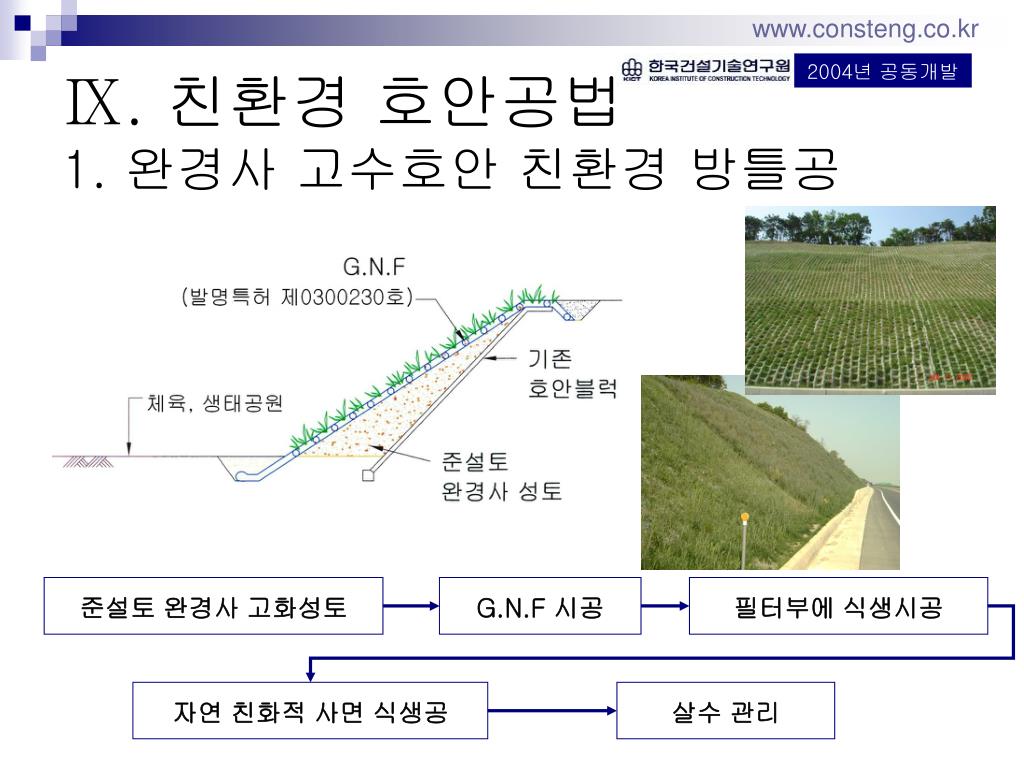

  43. www.consteng.co.kr Ⅸ. 친환경 호안공법1. 완경사 고수호안 친환경 방틀공 2004년 공동개발 준설토 완경사 고화성토 G.N.F 시공 필터부에 식생시공 자연 친화적 사면 식생공 살수 관리

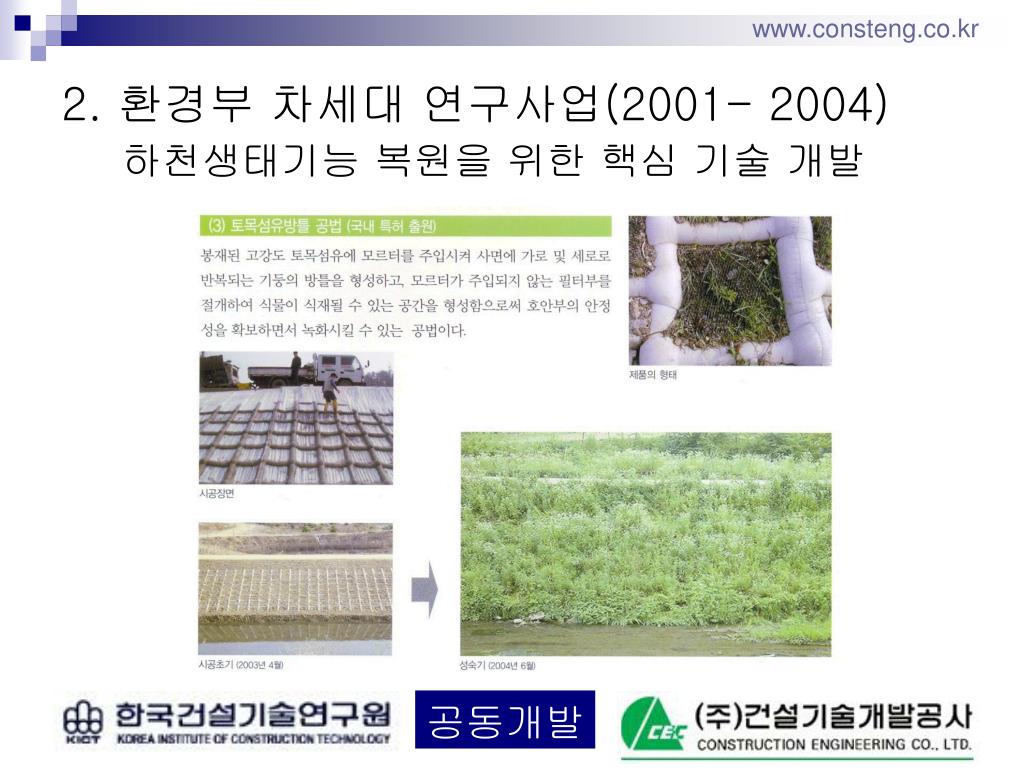

  44. www.consteng.co.kr 2. 환경부 차세대 연구사업(2001- 2004)하천생태기능 복원을 위한 핵심 기술 개발 공동개발

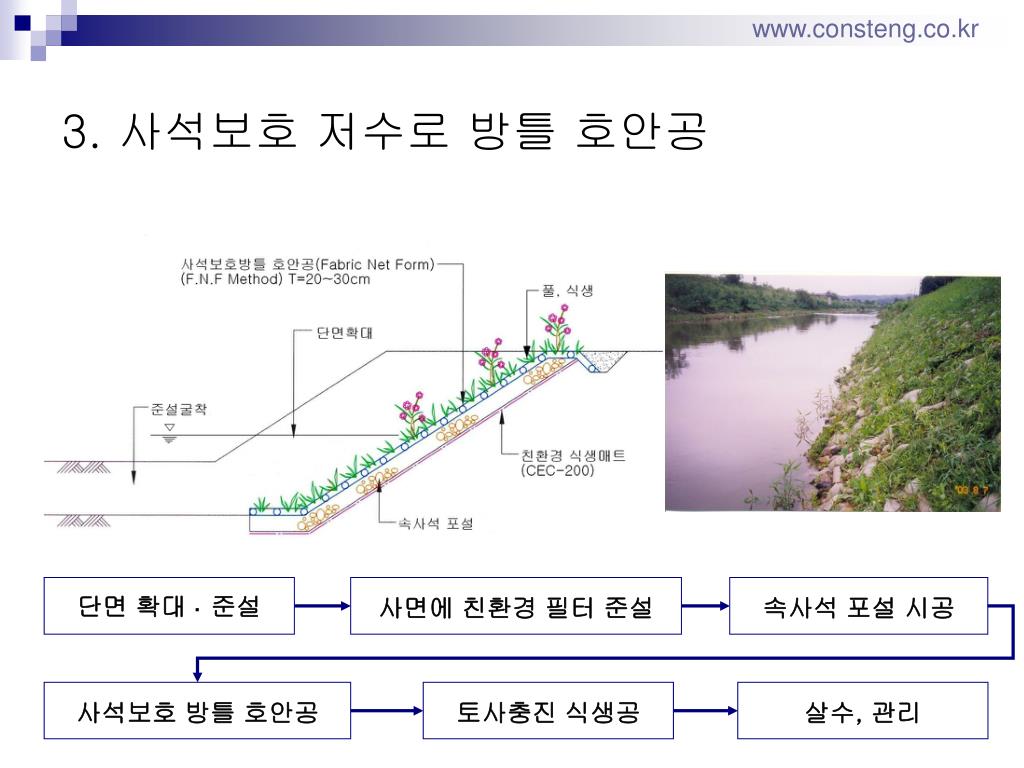

  45. www.consteng.co.kr 3. 사석보호 저수로 방틀 호안공 단면 확대 ·준설 사면에 친환경 필터 준설 속사석 포설 시공 사석보호 방틀 호안공 토사충진 식생공 살수, 관리

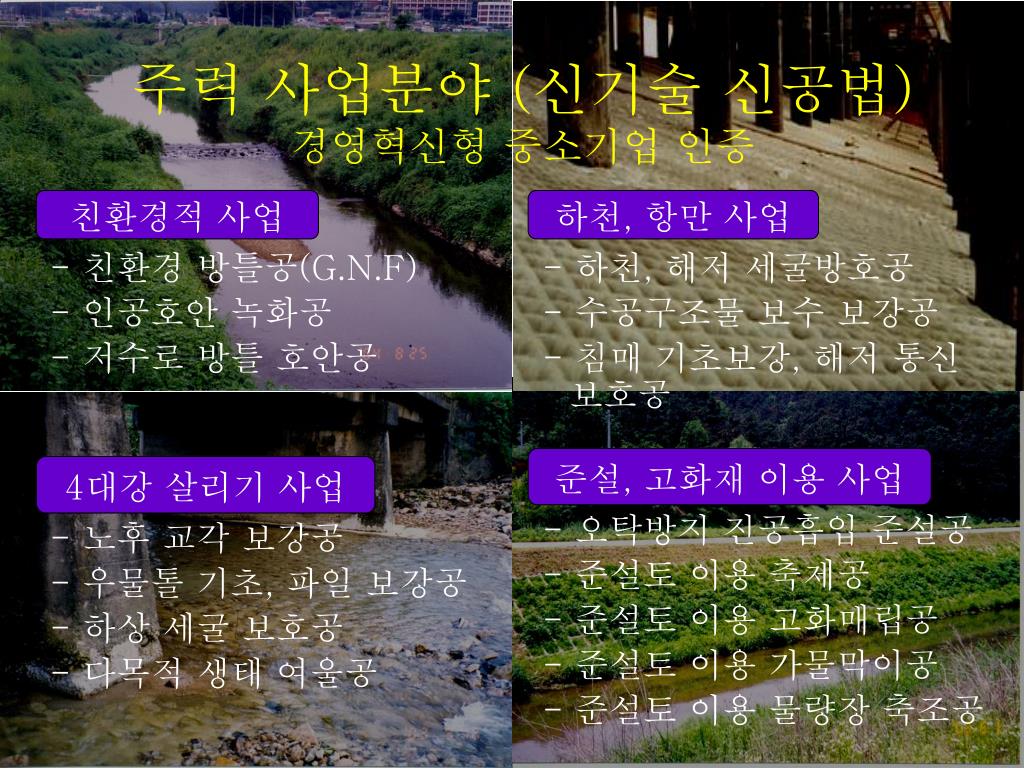

  46. 친환경적 사업 - 친환경 방틀공(G.N.F) - 인공호안 녹화공 - 저수로 방틀 호안공 4대강 살리기 사업 - 노후 교각 보강공 - 우물톨 기초, 파일 보강공 - 하상 세굴 보호공 - 다목적 생태 여울공 하천, 항만 사업 - 하천, 해저 세굴방호공 - 수공구조물 보수 보강공 - 침매 기초보강, 해저 통신 보호공 준설, 고화재 이용 사업 - 오탁방지 진공흡입 준설공 - 준설토 이용 축제공 - 준설토 이용 고화매립공 - 준설토 이용 가물막이공 - 준설토 이용 물량장 축조공 주력 사업분야 (신기술 신공법)경영혁신형 중소기업 인증 친환경적 사업 하천, 항만 사업 준설, 고화재 이용 사업 4대강 살리기 사업

  47. 안전한기술, 친환경건설, 신속한공기, 저렴한공비 환경 보존 안전 건설 동 시 만 족 ㈜건설기술개발공사 Construction Engineering Co.,LTD 서울특별시 서초구 서초동 1358-4 www.consteng.co.kr TEL(02)525-9363 FAX(02)525-9365 cec525@hanafos.com
