  2. 基础篇 －语法基础 1.变量及其属性 • 整型为短整型，注意使用L • 变量的属性是动态改变的 • var=5为整型 • var=var*2.0变为浮点 • NaN：!VALUES.F_NAN、!VALUES.D_NAN • var=!VALUES.F_NAN，则finite(var)=1

  3. 基础篇 －语法基础 2.数组 IDL是面向矩阵的语言，几乎所有运算都可以在数组上使用。 数组表达：array[n,m] 表示n列m行（与其他语言有别），按行排列, 0为下标起点 数组引用：array[subscript]，或（array）[subscript] 下标语法：e、e0:e1、e:*、*、array。 array=make_array(10,10,/integer)，sub=indgen(12) 合法的下标表示：array[5,5]、array[2:3,5]、array[*,4]、array[*,5:8]、array[4,4:*]、 array[sub]、A[[1,3,5],7:9] reform()：array[4,4:*]为1列4行（列向量），reform(array[4,4:*])则为4列1行（行向量） 常数的数组表示：var=5，则var[0]=5（合法！) 赋值：array[[2, 4, 6],5]=[4, 16, 36] where()：array[where(array lt 0)]=-999 数学运算：与普通变量基本相同。 * 和 / ：表示两个同维数数组对应元素运算 arr1=indgen(5)+1，arr2=arr1。则：arr1*arr2=[1,4,9,16,25]，arr1/arr2=[1,1,1,1] # 和 ##：矩阵运算 arr1(n1,m)#arr2(m,n2)=arr(n1,n2)，arr1(n,m1)##arr2(m2,n)=arr(m2,m1) 数组串连：arr1(5,6)，arr2(5,2)。则：arr3=[[arr1],[arr2]]为（5,8） 注意： arr3=[arr1,arr2]不合法！（一维除外）

  4. 基础篇 －语法基础 数组常用函数： 其他常用函数：array_equal、rebin()、congrid()、expand()、reverse()

  5. 基础篇 －语法基础 3.结构 一种复合变量，它可以将多种类型的数据存储在一个变量中，对于表示意义相关的数据、程序间交换数据均非常有意义。  类型及定义 命名结构：dot={PIXEL ,x:128 ,y:236 ,color:bytarr(3)}，定义后可使用FIXEL定义其他结构 dot1={PIXEL ,x:58 ,y:46 ,color:[255,0,255]}、 dot2={PIXEL ,58 ,46 ,[255,0,255]}、dot3= {PIXEL} 匿名结构：person={name:’jack’ ,id:123456L}，定义后无固定结构，可任意改变 person={name:’jack’ ,id:123456L ,phone:’123-4567’}  引用 变量引用：使用变量名或变量在结构中的位置索引。如：dot.x或dot.(0) 数组变量：s={arr:indgen(10)}，则s.arr=10将数组所有元素赋值为10。  结构数组 定义：dotarr=replicate({PIXEL} ,10)，或dotarr=replicate(dot ,10) 引用：dotarr[1].x=10、dotarr.x=10将所有结构的x赋值为10、dotarr.y=indgen(10)  结构中的变量的类型和（数组）大小 结构定义后，各变量的数据类型以及数组变量的维数均不可改变。当使用中出现不一致时向原类型转换，不能转换时报错。 var=dot.x*1.0=128.0，为浮点，而dot.x=dot仍为整型。 s.arr=-indgen(8)会改变s.arr中前8个元素的值，而s.arr=-indgen(11)会出错。  结构继承 dot3d={POINT ,INHERITS PIXEL ,z:0}  常用函数 creat_struct()、n_tags()、tag_names()、struct_assign()

  6. 基础篇 －语法基础 4.指针 建立动态数据结构的有效工具，是实现IDL面向对象编程和Widget编程的基本要素之一。 IDL 的指针与其他语言的指针有很大的不同，它不是指向存储的地址而仅仅是一个轻型的指向一个堆变量的引用（指针变量）。堆变量可以动态分配（数据类型和数组维数），这意味着传递指针变量就相当于传递动态数据。 Pointer Reference Pointer in Heap Variables Pointer Data • 标量 • 数组 • 结构 指针基本操作 创建：ptr=ptr_new( [initexpr] [, /allocate_heap] [, /no_copy] ) 释放：ptr_free ,ptr

  7. 基础篇 －语法基础  标量指针 创建：v=5.5，p=ptr_new(v) 引用：print , p ,*p；p1=p，*p1=20，print ,*p  数组指针 创建：arr=findgen(10)，p=ptr_new(arr) 引用：print ,(*p)[5]  结构指针 创建：s={name:’joe’ ,age:40 ,height:180} ，p=ptr_new(s) 引用：print , (*p).name  结构内指针 创建：rec={lon:120 ,lat:20 ,data:ptr_new(findgen(2,10))} ，p=ptr_new(rec) 引用：* (*p).data=findgen(2,20)  特殊指针 Null指针：nptr=ptr_new()，仅定义一个指针，并不指向一个堆变量。引用时需重新定义指针。 Empty指针：eptr=ptr_new(/allocate_heap)，定义一个指向一个堆变量的指针，但并未定义变量，引用时可以直接定义变量  指针释放 ptr_free ,ptr  相关函数 ptr_valid()：ptr_valid(nptr)=0， ptr_valid(eptr)=1 heap_gc：释放没有引用的堆变量  指针数组 ptrarr( d1, ... , d8 [, /allocate_heap] )

  8. 基础篇 －编程基础 IDLDE是IDL的集成开发环境，可以使用IDL命令进行交互式命令运行，编写、调试、运行IDL程序，使用GUI Builer开发用户界面，使用项目管理器管理工程项目等。 1.IDL程序 批处理：由一系列IDL命令组成，以IDL->@batchfile方式运行。批处理文件运行时并不编译，因此使用控制结构时必须大量使用续行符（$）,给书写、理解造成困难。 主程序：与批处理相似，但以end结束，以IDL->.run profile方式运行。主程序运行时先编译，因此可以正常使用控制结构。 过程：与主程序相似，但以pro proname开始，以end结束。以IDL->proname方式运行（也可以先运行IDL->.compile proname，编译但不运行）。 函数：与过程相似，但以function fnname开始，以end结束，并以return语句返回一个IDL变量。以IDL->ret=fnname(para_list)方式运行。 在IDL系统中，一个过程或函数即为一个新的IDL命令。 变量作用范围：批处理和主程序方式的变量为全局变量，可以在IDL开发环境中使用。过程和函数的变量为局部变量，只在过程和函数运行过程中有效。

  9. 基础篇 －编程基础 2.参数传递 位置参数：在参数列表中按位置列出参数名，严格的顺序限制。通常用于必选参数。 定义：pro batch ,para1 ,para2 ,... 调用：IDL->batch ,para1 ,para2 ,… 关键字参数：关键字参数与位置无关，且可以与位置参数混合位置。通常放在位置参数之后，用于可选参数。 定义：pro batch ,keywordname=keywordsymbol ,... 调用：IDL->batch ,keywordname=keywordsymbol ,… IDL->batch ,/keywordname 注意：keywordname用于定义，keywordsymbol用于调用。 引用传递和值传递：所有变量为引用传递，其值会被修改。系统变量、下标变量、表达式和常量均为值传递，原变量的值不被修改。 参数传递了吗？传递了什么？ n_params()：返回位置参数的个数 keyword_set()：关键字参数为不为0常量或已定义的引用传递时返回1，否则返回0 arg_present()：关键字参数为引用传递时返回1（无论是否定义），否则返回0 n_elements()：关键字参数未传递或未定义返回0，否则返回非0数

  10. 基础篇 －编程基础 3.错误处理 on_ioerror：当出现I/O错误时，跳转指定的语句。两种用途：跳过错误返回或跳过错误继续。 注意：使用on_ioerror ，null on_error：当程序运行出错时，并不执行一个新的语句，而是指明IDL应该怎样做。 可以设置on_error ,1，或在命令行使用retall catch：格式：catch ,error_var。当程序执行到catch语句时，IDL为改模块记录一个错误处理语句，并将error_var赋值为0。若程序执行出错，则给error_var赋值相应的错误码，然后跳转到catch后第一条语句。注意：使用catch ,/cancel

  11. 基础篇 －编程基础 IDL出错处理示意 Error or Exception is Generated Is it an I/O error? Yes Is ON_IOERROR routine in use? No No Is there an error handler defined by the CATCH routine? Yes Handle error with CATCH-defined error handler and continue program execution. Yes No Handle error as indicated by setting of ON_ERROR routine or use default error handling. Handle error as indicated by ON_IOERROR setting.

  12. 基础篇 －编程基础 4. 编译与运行 批处理：@bacthfile，运行 主程序：.run，编译、运行 过程和函数：.compile，编译；->proname，编译、运行。 编译规则：（1）编译到主程序后，编译停止 （2）编译到与文件同名的程序模块时，停止编译 （3）编译到文件末尾或适合其他规则时，停止编译 自动编译规则：当过程或函数出现在命令或代码中时，会自动被编译执行。 （1）过程或函数所在的文件应在当前工作路径和 !Path指定的路径中 （2）过程或函数名与文件名相同 编译函数：resolve_routine、resove_all。可用于程序模块中。 .sav：IDL->save，编译后存储为.sav文件，便于发布。但版本间不兼容。

  13. 基础篇 －输入输出 1.常用概念 文件操作：openr，openw，openu，close 逻辑设备号：1～99，直接使用 100～128，使用get_lun获取，free_lun释放 常用函数：dilog_pickfile，findfile，filepath 2.文本文件的格式处理 自由格式：readf，printf，strsplit readf中只接收变量引用，不接收值引用 format语法：format=‘()’，括号内为格式符及其组合 A：[n]a[w]，n为重复次数，w为输出宽度 I：[n]i[w]或[n]I[w.m]，缺省w=7，特殊用法：i0 F：[n]f[w.d]，缺省w=15 X：[n]X，空格 /：换行符 :：其后的格式不用于最后一项。如每个输出项后加一个‘，’时，最后一项不加。 C：c()，表示日期，接受julian日期。有丰富的子集

  14. 基础篇 －输入输出 3.二进制文件的关连变量处理 基本命令：readu，writeu 关联变量：大型重复单元二进制文件的有效读取手段，可以随机读取。 一个文件可建立多个关联，解决重复单元不一致的情况。 assoc()：result=assoc(unit,array_structure [,offset] [,/packed]) 4.使用与机器无关的数据格式

  15. IDL 高级培训 直接图形篇

  16. 直接图形篇 －色彩控制 1. 基本概念 颜色构成：（r,g,b）,每个颜色值在0~255之间，所以IDL可以表现256*256*256种颜色 颜色表：一个颜色表由一个3列的数组构成，各列分别表示r、g、b值，通常256行。 索引号：颜色表中的索引位置。可以用来获得颜色的r、g、b值 8位显示器和24位显示器：8位显示器只能显示256色，24位则可以显示256*256*256色 2. 索引颜色模式和RGB颜色模式 索引颜色模式：通过颜色表的索引号获得颜色的r、g、b值，用于8位显示器。 RGB颜色模式：直接指定颜色的r、g、b值，用于24位显示器。IDL使用一个长整数表示所有颜色的索引号，c=r+g*256L+b*256L*256L。 3. 动态显示和静态显示 动态显示：索引模式将索引号与颜色表中的特定位置连接，称为动态颜色显示。改变颜色表会影响当前索引号所对应的颜色。通常，8位显示是动态显示 静态显示：RGB模式直接指定颜色本身，称为静态颜色显示。通常24位显示是静态显示。

  17. 直接图形篇 －色彩控制 4. device ,decomposed=0|1 decomposed=0：关闭颜色分解，使用索引颜色模式。适用于8位显示和24位显示，但24位时仍是静态显示。此时，可以使用IDL预设的41个颜色表。 decomposed=1：IDL缺省模式，打开颜色分解，使用RGB颜色模式。只适用于24位显示。此时，只能使用长整数的全索引。 5. tvlct ,r ,g ,b [,start] [,/get] ：（RGB模式） tvlct ,r ,g ,b ,/get可以获取当前的颜色表。 tvlct ,r ,g ,b ,start可以加载一个颜色表到start指定的入口处。 6. loadct ,table 加载IDL预设的41各颜色表之一 7. 创建自己的颜色表 根据颜色表的原理，可以很容易地创建一个3*n数组作为自己的颜色表，用tvlct加载使用。

  18. 直接图形篇 －坐标系 data：数据单位（缺省） dvice：像素单位 normal：归一化坐标，x：0~1，y：0~1 一般来说，在输出图形时，3个坐标系同时存在并都可以使用。 例：对于一个一维数组，在未指定坐标系时，IDL会把数组的下标值作为data坐标系下x轴的值，数组的值作为y值画出曲线。

  19. 直接图形篇 －2D图形 创建自己的标注

  20. 直接图形篇 －2D图形 多坐标系数据集显示

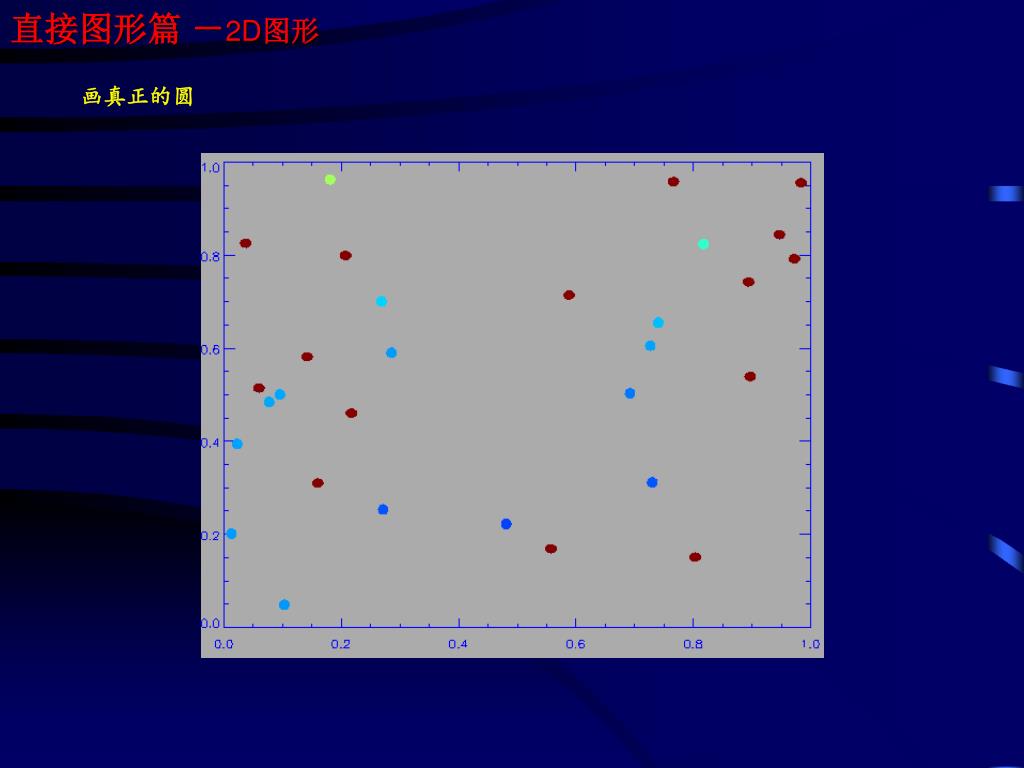

  21. 直接图形篇 －2D图形 画真正的圆

  22. 直接图形篇 － 2D图形 在背景上叠加等值线

  23. 直接图形篇 － 2D图形 等值线图填充中的“黑洞”

  24. 直接图形篇 － 添加文本 • 给图形加文本标注 • xyouts ,x ,y ,string ,font= • TrueType字体设置： • （1）DEVICE ,SET_FONT=font_str ,/TT_FONT ,输出时，使用font=-1|0|1 • （2）font＝fnont_str • Windows环境下TrueType字体设置： • font_str='font*modifier1*modifier2*...modifiern’ • For font weight: THIN, LIGHT, BOLD, HEAVY • For font quality: DRAFT, PROOF • For font pitch: FIXED, VARIABLE • For font angle: ITALIC • For strikeout text: STRIKEOUT • For underlined text: UNDERLINE • 注意：并非所有选项在两种方式下均合法！

  25. 直接图形篇 －添加文本 使用汉字：font_str=“中文TrueType字体名称” device ,set_font=‘隶书’ ,/tt_font xyouts ,x ,y ,‘ ’ ,font=1 使自己的字体成为IDL的系统字体：编辑 \RSI\IDL54\resource\fonts\tt\ttfont.map

  26. 直接图形篇 － 3D图形 建立三维坐标系 IDL使用变换矩阵与三维空间的点相乘，实现在二维显示上模拟三维坐标系。该变换矩阵装入!P.T。实现时，先装入正确的变换矩阵，然后在图形显示前，保证图形命令已经被变换矩阵乘过。 常用方法：（1）带save关键字的surface命令 surface ,data ,/nodata ,/save （2）在surface后，使用surfr命令 surface ,data surfr （3）scale3命令（scale3d：单位立方体） scale3 [,xrange=vector] [,yrange=vector] [,zrange=vector] [,ax=degrees] [,az=degrees] （4）t3d命令 严格、完整、复杂的方法

  27. 直接图形篇 － 3D图形 三维散点图

  28. 直接图形篇 － 3D图形 曲面图 阴影曲面图 图中色彩变化表示光源的方向

  29. 直接图形篇 － 3D图形 用颜色表现另一个数据集的信息 上图为属性数据集 右上、下图为用颜色表示的属性分布信息

  30. 直接图形篇 － 3D图形 用彩色图形叠加表现另一个数据集的信息 左图为属性数据集 右图为用叠加在阴影曲面上的彩色曲面表示属性分布信息

  31. 直接图形篇 － 3D图形 等值线叠加

  32. 直接图形篇 － 3D图形 三维实体创建： shade_volume, volume, value, vertex, polygons scale3 image=polyshade( vertex, polygons) tv, image

  33. 直接图形篇 － 图形定位 图形定位： !p.region=[x0,x1,y0,y1]（归一化坐标） !p.position=[x0,x1,y0,y1]（归一化坐标） !x|y|z.margin=[p1,p2]（字符个数，会随charsize改变） 多数图形命令中都带有margin和position关键字，优先级较！变量高 图形位置： 指被坐标轴包围的区域 可以使用!X|Y|Z.margin、 !p.position设置 图形区域 包括图形标题其它注释的区域 可以使用！P.region设置 图形边缘

  34. 直接图形篇 － 图形组合显示 如何在一个窗口里显示多个具有不同坐标系的图形？ （1）position=[x0,y0,x1,y1] （2）!Multi=[p1,p2,p3,p4,p5] p1：页面上剩余的部分的数目。通常为0，表示擦除窗口开始输出 p2：页面上图形的列数 p3：页面上图形的行数 p4：页面上Z方向上叠加的数目 p5：0，按行显示；1，按列显示

  35. 直接图形篇 － 图形组合显示 !Y.omargin=[0,4] !p.multi=[0,2,2,0,0]

  36. 直接图形篇 － 图形组合显示 !Y.omargin=[0,4] !p.multi=[0,2,2,0,0] . . . !p.multi=[1,1,2,0,0]

  37. 直接图形篇 － 图形文件读写 作为一个数据分析和可视化的工具，IDL支持大量的图形格式。包括：bmp，geo tiff，interfile， jpeg，pict，png，ppm，srf，tiff，x11 bitmap，xwd。但从v5.4起，不再支持gif。 PNG格式：支持最多4个通道的8位或16位数据 单通道数据时，支持调色板 wirte_png ,filename ,image ,[r,g,b]：将图形数据写入PNG文件 其中：（1）如果image为2维数组，并且提供r、g、b值，则转换为byte以8位数据写入，否则转换为16位无符号整数。 （2）对单通道数据， r、g、b值必须提供，对多通道数据， r、g、b值被忽略 ok=query_png(filename ,s)：获取PNG文件的属性。 其中：ok=0，不是合法的PNG文件。 s为一个结构，包含PNG文件的属性。若s.has_palette=1，为单通道数据，否则为多通道数据。 image=read_png(filename [,r,g,b])：读出PNG文件的数据 其中：r,g,b对单通道数据，读出调色板,否则忽略。 常见用法：write_png ,filename ,tvrd(true=1) （作为3通道数据写入） ok=query_png(filename ,s) . . image=read_png(filename) tv image ,/true

  38. 直接图形篇 － 图像处理 图像：任何一个二维数组都可以视为一幅图像。 8位图像：总表示为一个二维数组。 24位（真彩色）图像：总表示为一个3维数组，其中一维为3。 m*n*3：隔波段扫描（band-interleaved ，true=3） m*3*n：隔行扫描（ row-interleaved ，true=2） 3*m*n：隔象素扫描（ pixel-interleaved，true=1） 在8位显示设备上，所有数据要转换位字节类型；在24位显示设备上，24位图像的r、g、b值必须转换位字节类型。

  39. 直接图形篇 － 图像处理 1. 基本操作 显示：tv和tvscl。两个命令几乎一样，包括可以使用的关键字。都不删除当前窗口的内容。 tvscl：将图像数据调整为与运行时刻所有可用颜色数目相同的字节数据。通常用于8位图像 tv：取图像数据本身，作为字节数据显示。如果图像数据以整形和更多位数表示，则被截断以适合字节类型。因此，图形可能会显示不正确。 在24位设备上显示图像一般方法： device ,decomposed=0 [loadct ,ct] tv／tvscl ,image（8位图像） tv ,image ,true=1|2|3（24位图像)）

  40. 直接图形篇 － 图像处理 2. 调整数据为字节类型并可以使用统一的颜色集 bytscl(image ,min= ,max= ,top=) 如：scaleImage=bytscl(image ,min=5 ,max=30) 3. 改变图像尺寸 IDL提供了两个改变图像大小的命令：rebin和congrid rebin：新建的图象的大小必须是原始尺寸的整数比例。缺省放大时采用双线性插值，缩小时采用邻近平均法。sample关键字指定最近邻近采样法。 congrid：新建的图象的大小可以是原始尺寸的任意比例。缺省对三维以下数据采用最近邻近采样法，三维采用线性插值法。interp关键字指定线性插值法 4. 在窗口中定位图像 (1) tv ,image ,index：根据图像尺寸，从窗口左上角开始计算位置，逐行至右下角。 (2) tv ,image ,x ,y：指定左下角开始计算的坐标（devic|data|normal）。 利用!d.x_vsize和!d.y_vsize（象素值）计算归一化坐标以确定图像位置和大小。 5. 从窗口中读取图像 8位显示：image=tvrd() 24位显示：image=tvrd(true=1) tvrd命令支持读取指定区域的图像

  41. 直接图形篇 － 图像处理 6. 基本图像处理 上图：原始图 中图：hist_equal函数 下图：adapt_hist_equal函数 直方图均衡化：观察图像中的象素值分布，往往会发现象素值分布趋于一个较狭窄的数值范围内。如果将象素值分散开，使象素值得每个子范围都有与这些象素值大约相同的象素，则该图像的信息内容有可能增加。将象素分布道整个颜色范围的过程称为直方图均衡化。

  42. 直接图形篇 － 图像处理 负片：将原始图像的显示色板翻转，象素的字节值不变所得到的图像。

  43. 直接图形篇 － 图像处理 消除噪声：噪声来自多方面，影响对图像质量。噪声的一般表现形式是随机的具有极端值的象素（黑白噪声）。 median：计算相邻象素的中间值。这样既可以消除极端值，又不会使大于邻域的部分图像边缘或特征模糊。

  44. 直接图形篇 － 图像处理 平滑：通过将每个象素值与它周围相邻象素值进行平均来平滑图像。称为均值或核状平滑。 smooth：在给定的奇数宽度的范围内通过等加权值实现平滑。 convol：使用给定的方形滤波核通过卷积实现平滑。 晕光蒙片：将原始图像减去平滑后的图像。可以定位图像上的边缘或象素值突然变化的地方 上图：smooth，w=5 中图：smooth，w=3 下图：convol，k=1,2,1 2,8,2 1,2,1

  45. 直接图形篇 － 图像处理 边缘增强：通过锐化或微分以增强边缘。 roberts： sobel： convol：使用给定的方形滤波核通过卷积实现。 右图：原始图像 下图：自左至右依次为roberts、sobel、convol

  46. 直接图形篇 － 图像处理 7. 频域滤波 频域滤波是图像 和信号处理的常规手段。可以用于平滑图像、锐化图像、降低图像的模糊程度和恢复图像。 基本步骤：（1）用快速傅立叶变换（FFT）将图像从空间域转换为频率域 （2）将转换后的图像与一个频率滤波器相乘 （3）将滤波后的图像逆变换转换为空间域 方法：filtered_img=fft( fft(img,-1)*filter ,1) img可以是一维矢量，也可以是二维图像 filter为滤波器，用于滤波图像中某些特定频率的一维矢量和二维数组。 创建滤波器： 欧氏距离图（频率图像）：r=dist(n [,m])，n和m与实际图像相同 Butterworth频率滤波器： 低通滤波：filter=1/[1+c*(r/r0)2n] 高通滤波：filter=1/[1+c*(r0/r)2n] 其中：c=1.0或0.414（即当r=r0时，滤波幅度为0.5或1/sqrt(2)） r0为滤波器截止频率（实际中使用象素宽度） n为滤波器阶数，通常n=1 通常，低频项代表图像的一般形状，高频项对应图像的细节

  47. 直接图形篇 － 图像处理 东海海表面温度图 NOAA12 2000.9.23 20:40 左图：原始图 中图：低通（w=10） 右图：高通（w=10）

  48. 直接图形篇 － 图形窗口输出 IDL支持多种设备输出，并可以简单地在设备之间切换。 set_plot ,’option’：option=win|ps|printer，大小写不敏感。 !d.name：当前设备名。 一般用法： cDevName=!d.name set_plot ,‘printer’ help ,/device set_plot ,cDevName 常用关键字： close_document：刷新输出缓冲区后关闭图形文档，用于从打印机排出打印页。 close_file：刷新输出缓冲区后关闭图形输出文件。 Filename：当输出为文件时地文件名，默认‘idl.option’ landscape：横向输出 portrait：纵向输出，缺省值 xoffset：确定纵向模式下输出窗口左下角（横向模式下ps和printer算法不同） yoffset：确定纵向模式下输出窗口左下角（横向模式下ps和printer算法不同） xsize：确定输出窗口宽度 ysize ：确定输出窗口长度 inches：以英寸为单位，缺省为厘米

  49. 直接图形篇 － 图形窗口输出 ps 输出的一般方法： img=tvrd(true=1) set_plot ,‘ps’ device, filename=‘ .ps’ ,color=1 device ,xsize= ,ysize= ,xoffset= ,yoffset= tvscl, img ,/true device, /close_file set_plot ,‘win’ printer输出的一般方法： ok=dialog_printersetup() img=tvrd(true=1) ratio=float(!d.y_vsize)/!d.x_vsize （printer设备不能自动保持纵横比） set_plot,'printer' device,get_page_size=spagesize spagesize=spagesize/[!d.x_px_cm,!d.x_px_cm] device ,xoffset= ,yoffset= tvscl ,img ,/true ,/centimeters ,xsize= ,ysize= *ratio device ,/close_document set_plot ,’win’
