Classful/Classles Routing & VLSM Variable Length Subnet Mask

1. Classful/Classles Routing & VLSMVariable Length Subnet Mask Internetworking Concept

2. Routing 2 buah routers yang menghubungkanjaringan 172.16.4.0 dengan 192.168.1.0. Protokol yang mengaturpertukaraninformasiinidinamakanRouting Protocol, contohprotokolRIP (Routing Information Protocol), IGRP (Interior Gateway Routing Protocol), OSPF (Open Shortest Path First) danBGP (Border Gateway Protocol).

3. Subnetting? • Protocol RIPv1 dan IGRP tidak mengerti Subnetting • Informasi tentang Netmask tidak dibawa pada paket update routing • RIPv1 dan IGRP disebut sebagai Classful Routing Protocol

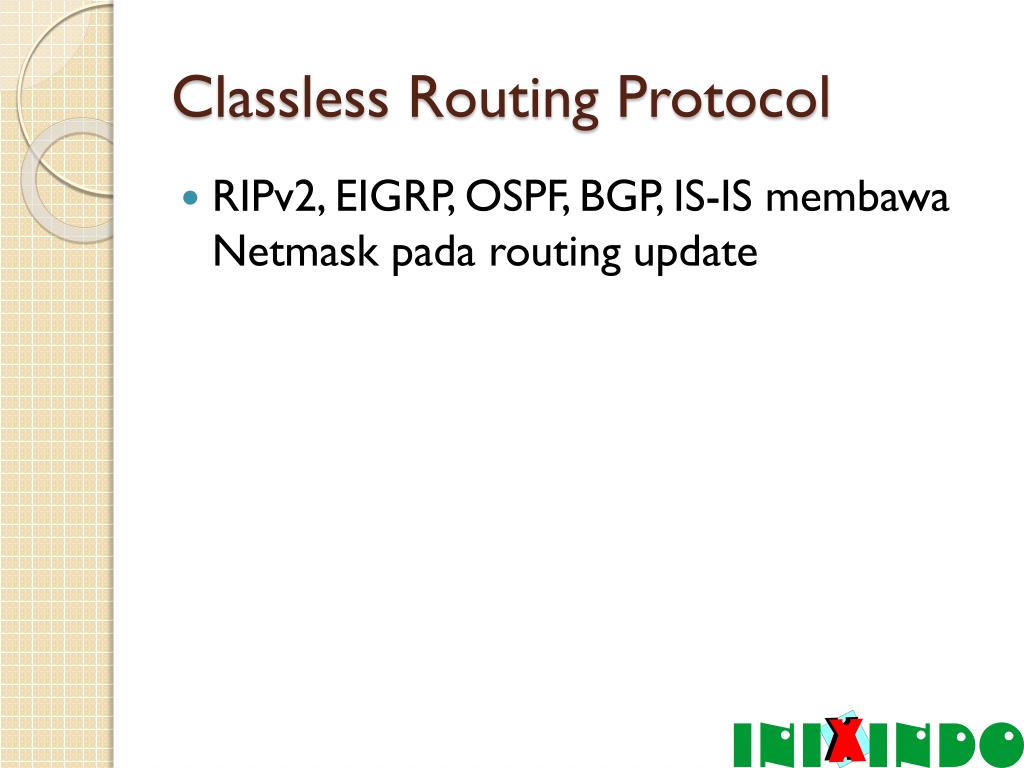

4. Classless Routing Protocol • RIPv2, EIGRP, OSPF, BGP, IS-IS membawa Netmask pada routing update

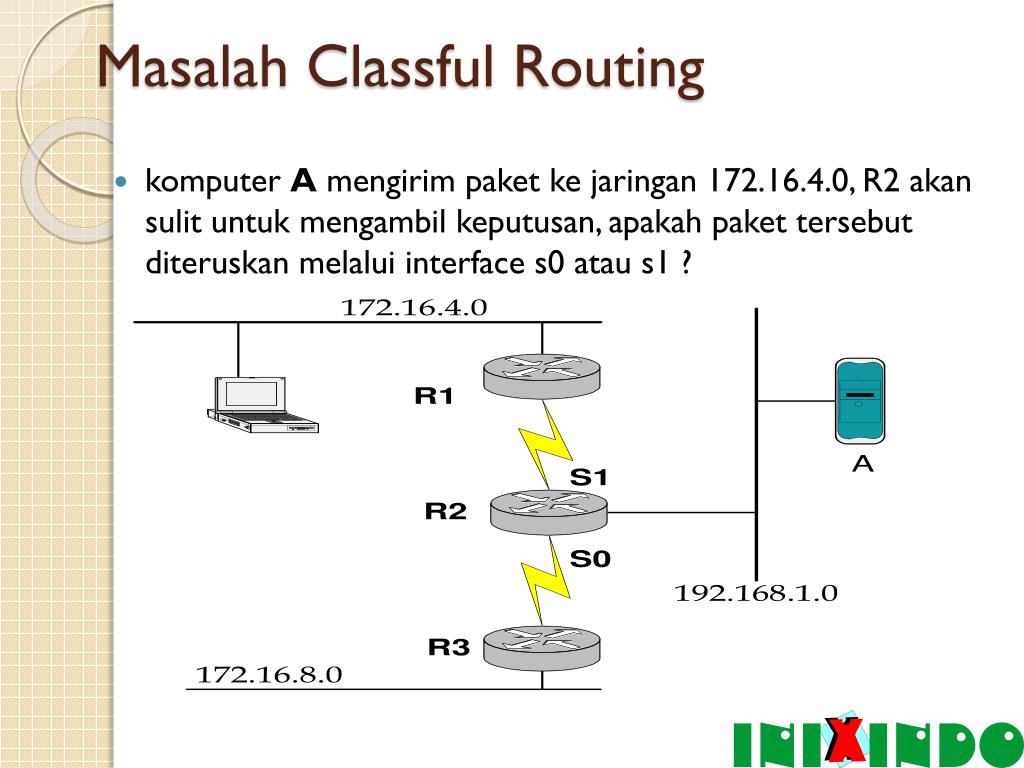

5. Masalah Classful Routing • komputer A mengirim paket ke jaringan 172.16.4.0, R2 akan sulit untuk mengambil keputusan, apakah paket tersebut diteruskan melalui interface s0 atau s1 ?

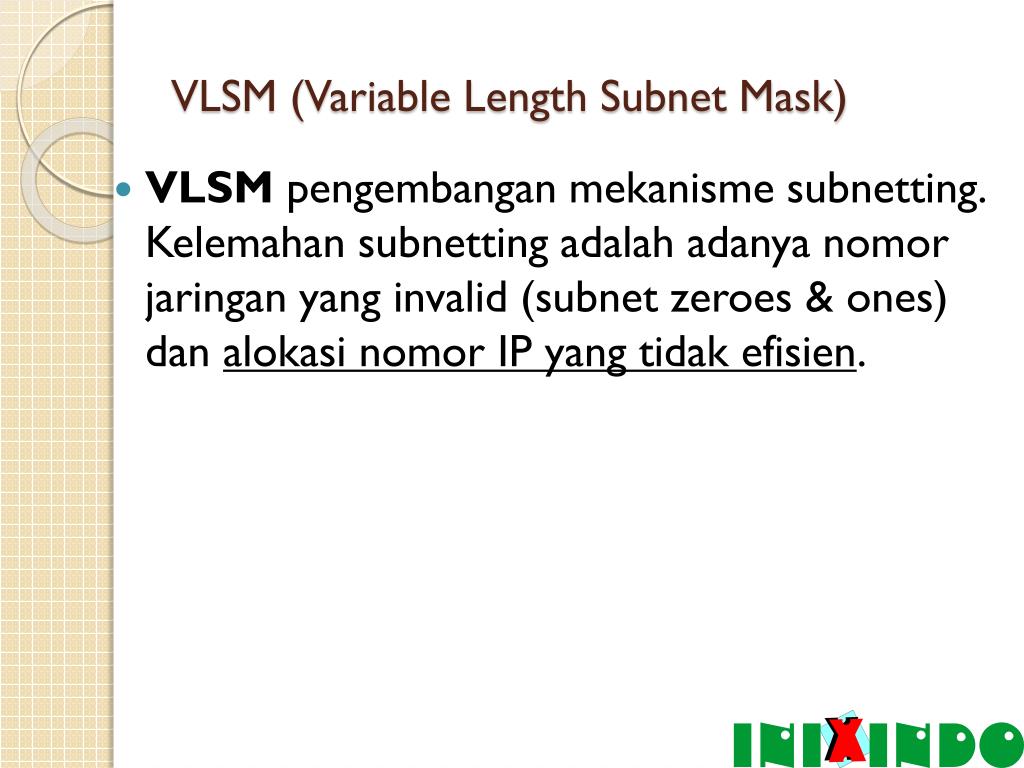

6. VLSM (Variable Length Subnet Mask) • VLSM pengembangan mekanisme subnetting. Kelemahan subnetting adalah adanya nomor jaringan yang invalid (subnet zeroes & ones) dan alokasi nomor IP yang tidak efisien.

7. Alokasi nomor IP • point-to-point antara R1 dan R2 , R2 dan R3 memerlukan subnet dengan jumlah host yang terlalu banyak. • Jaringan tersebut hanya butuh 2 Host saja !

8. Fitur VLSM • VLSM mengenal subnet zeroes dan ones, sehingga nomor IP di subnet tersebut adalah valid (dapat digunakan). • Bekerja dengan VLSM dimulai dengan menghitung jumlah Hosts terbanyak yang dibutuhkan.

9. Studi Kasus • class B 172.16.0.0/16. • Buat 5 buah sub-jaringan masing-masing 100 hosts, 3 sub-jaringan masing-masing 2 hosts

10. Hitung 100 Hosts • Untuk mempunyai minimal 100 Hosts diperlukan 7 bits (27 - 2 =126), dengan demikian subnets yang dapat diambil adalah 16 - 7 = 9 bits. • Jumlah jaringan yang dapat dibuat adalah 29 yaitu 512 subnets. 1010 1100 0001 0000 0000 0000 0000 0000 = 172.16.0.0 1010 1100 0001 0000 0000 0000 1000 0000 = 172.16.0.128 1010 1100 0001 0000 0000 0001 0000 0000 = 172.16.1.0 1010 1100 0001 0000 0000 0001 1000 0000 = 172.16.1.128 1010 1100 0001 0000 0000 0010 0000 0000 = 172.16.2.0 1010 1100 0001 0000 0000 0010 1000 0000 = 172.16.2.128 Netmask dari subnet 255.255.255.128 atau dengan bitcount = 25

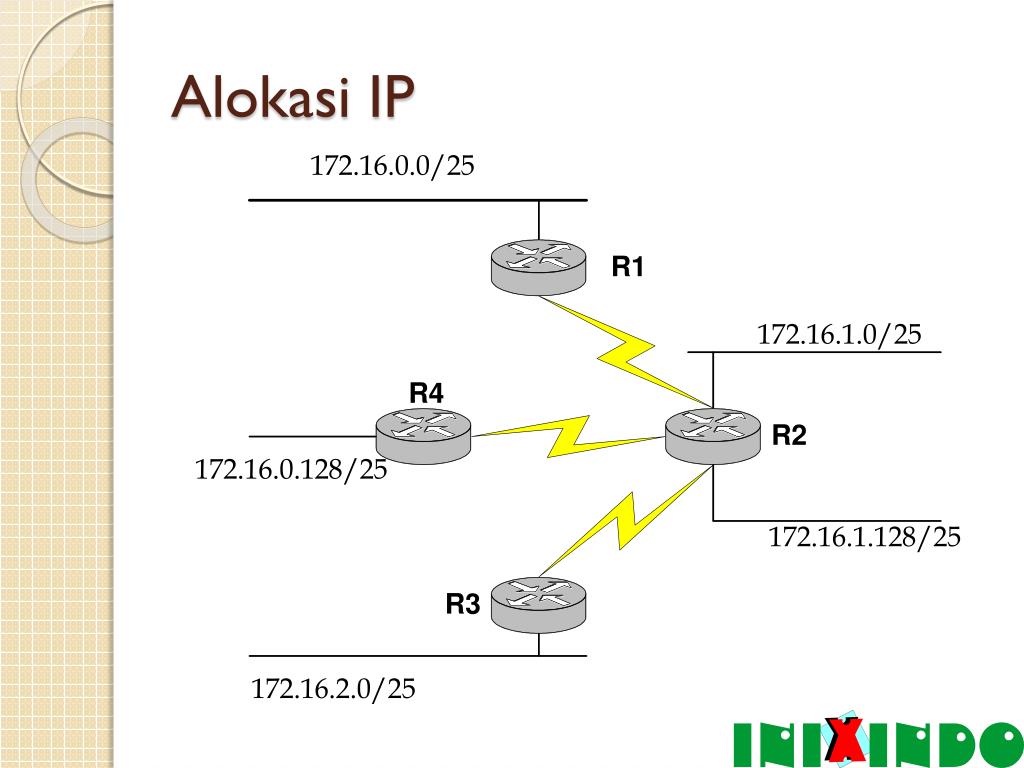

11. Alokasi IP

12. Alokasi IP max 2 Hosts • Untuk 3 buah sub-jaringan @ 2 host per-jaringan, dapat dikembangkan subnet berikutnya yaitu 172.16.2.128. • Nomor jaringan ini mempunyai 7 bits sebagai bagian dari Hosts. Untuk memenuhi kebutuhan 2 host per jaringan, maka dibutuhkan 2 bits saja, sehingga 7 - 2 = 5 bits dapat dimanfaatkan untuk subnet id. 1010 1100 0001 0000 0000 0010 1 000 0000 = 172.16.2.128 1010 1100 0001 0000 0000 0010 1 000 0100 = 172.16.2.132 1010 1100 0001 0000 0000 0010 1 000 1000 = 172.16.2.136 Subnet mask 255.255.255.252, atau dengan bitcount = 30.

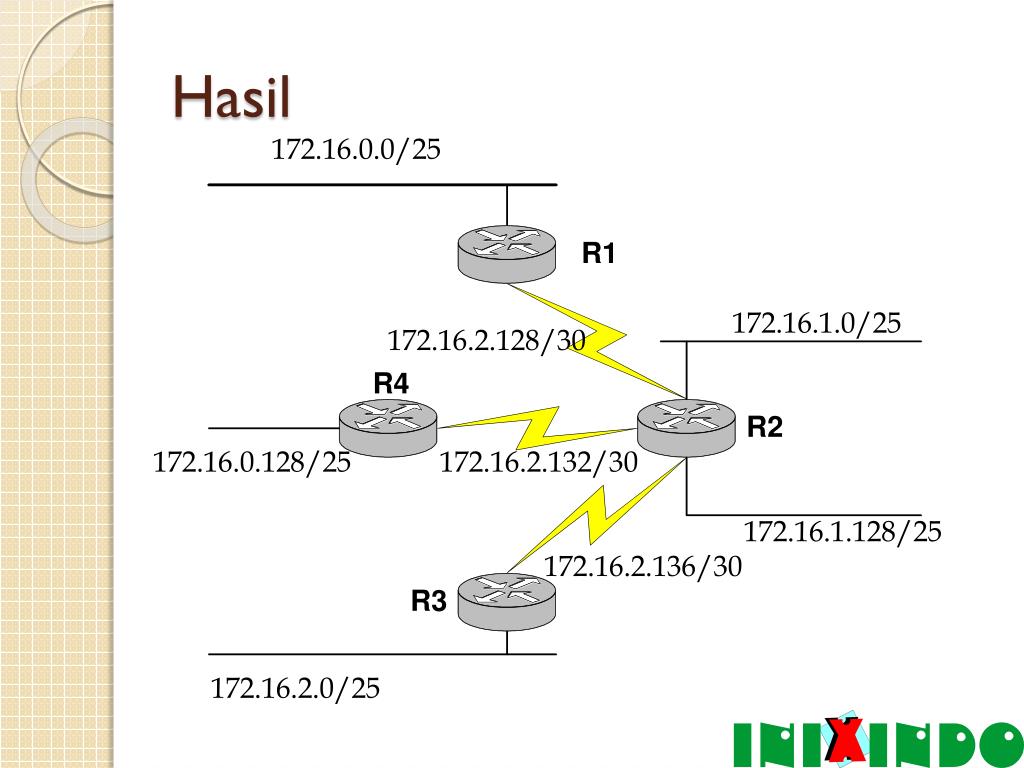

13. Hasil

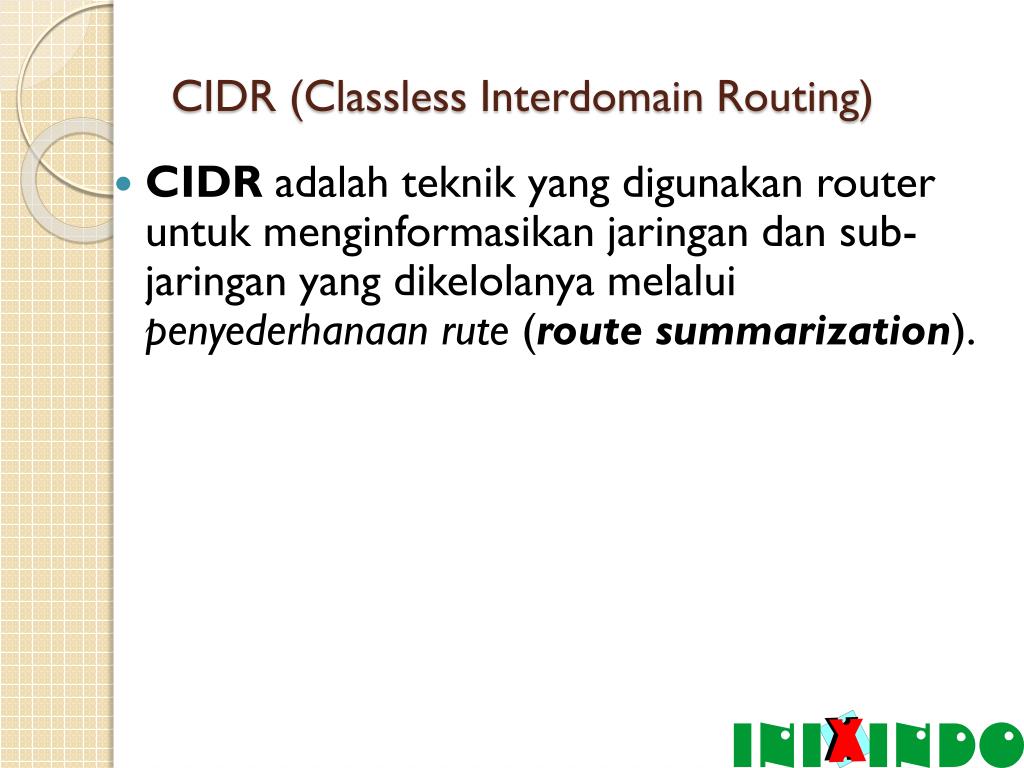

14. CIDR (Classless Interdomain Routing) • CIDR adalah teknik yang digunakan router untuk menginformasikan jaringan dan sub-jaringan yang dikelolanya melalui penyederhanaan rute (route summarization).

15. ISP mengelola IP Address 202.159.16.0/26 202.159.16.64/26 202.159.16.128/26 202.159.16.192/26

16. Regional ISP - Gateway

17. Latihan VLSM • Buat alokasi VLSM 192.168.9.0/24 untuk 6 jaringan @ 12 hosts dan 6 jaringan @ 2 host (point-to-point).
