  1. Fiche de cours sur les coupes verticales Dessin en bâtiment LES COUPES VERTICALES Page 25 1) Généralités : La coupe verticale est effectuée sur la totalité de la construction. Elle peut être droite ou brisée à plans parallèles. Le repérage de la coupe doit figurer sur une vue au moins. Il faut choisir une coupe qui donne le maximum de renseignements. 2) Éléments représentés : FICHE DE COURS sens d’observation Classe :…………… Nom :…………………………………… Date :………………..

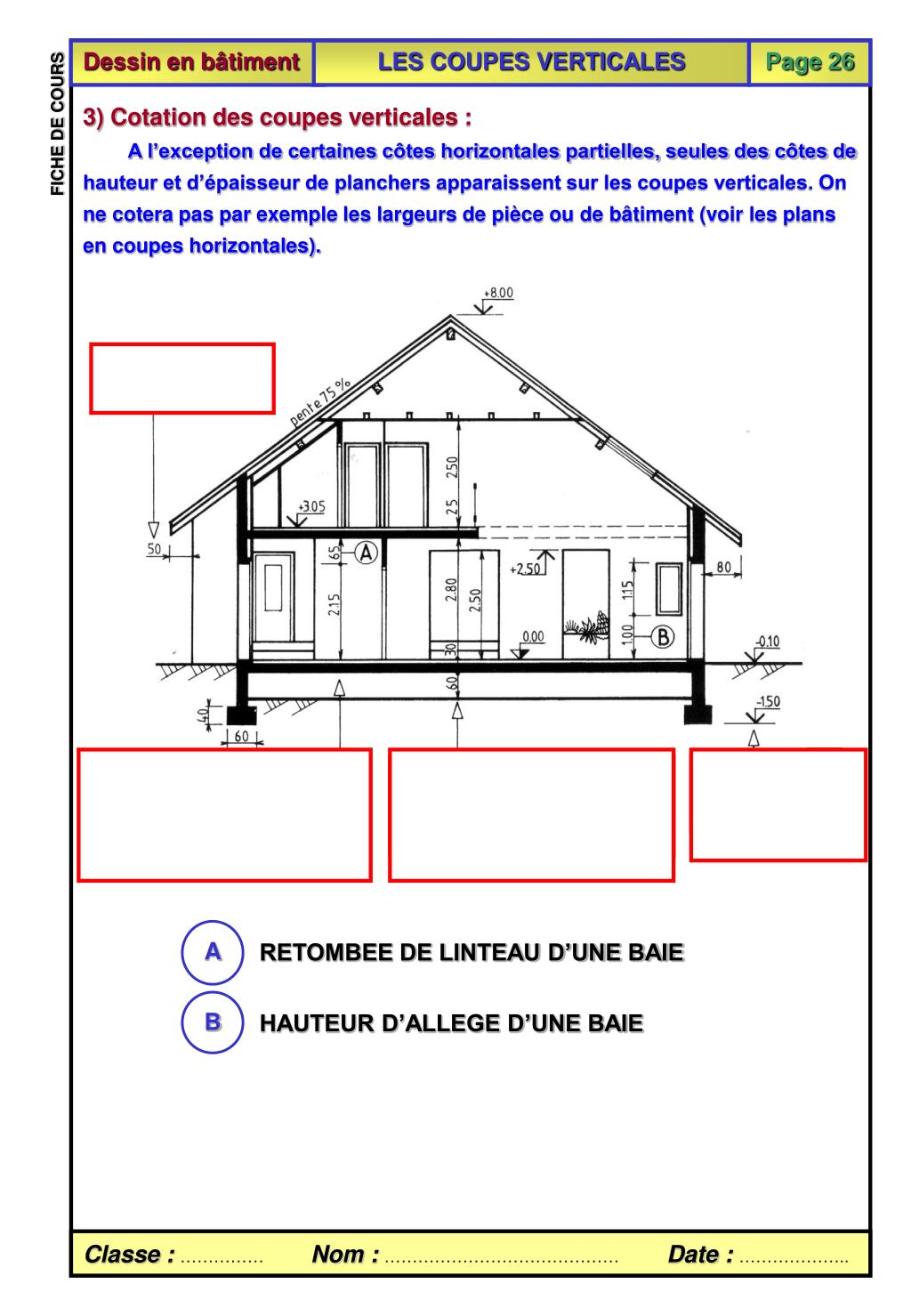

  2. Fiche de cours sur les coupes verticales Dessin en bâtiment LES COUPES VERTICALES Page 26 3) Cotation des coupes verticales : A l’exception de certaines côtes horizontales partielles, seules des côtes de hauteur et d’épaisseur de planchers apparaissent sur les coupes verticales. On ne cotera pas par exemple les largeurs de pièce ou de bâtiment (voir les plans en coupes horizontales). FICHE DE COURS Côtes des hauteurs sous plafond et des épaisseurs des planchers Cotation des niveaux  A RETOMBEE DE LINTEAU D’UNE BAIE B HAUTEUR D’ALLEGE D’UNE BAIE Classe :…………… Nom :…………………………………… Date :………………..

  3. Fiche de cours sur les coupes verticales Dessin en bâtiment LES COUPES VERTICALES Page 27 4) COTATION DES NIVEAUX a) Généralités et unités Il s’agit d’une cotation cumulée. Elle donne l’altitude en mètre de certains éléments de l’habitation par rapport à un niveau de référence 0,00. Le niveau du plancher fini du rez-de-chaussée(revêtement de sol compris) est souvent choisi comme niveau de référence. Il devient alors l’origine pour le calcul des côtes de niveau. Celles-ci sont positives si elles se situent au dessus de l’origine et négatives dans le cas contraire. Ce niveau de référence est rattaché au niveau N.G.F. (Nivellement Général de la France). b) Représentations sur les dessins FICHE DE COURS Classe :…………… Nom :…………………………………… Date :………………..

  4. Fiche de TD n°1 sur les coupes verticales Dessin en bâtiment LES COUPES VERTICALES Page 28 1) On donne : Le cours sur les plans en coupes verticales et les règles de cotation. La coupe verticale et la perspective d’une habitation. FICHE DE TD Perspective schématique 2) Travail demandé : Déterminer les cotes de niveaux repérées a, b et c sur la coupe verticale et compléter le tableauci-dessous. Classe :…………… Nom :…………………………………… Date :………………..

  5. Fiche de TD n°2 sur les coupes verticales Dessin en bâtiment LES COUPES VERTICALES Page 29 1) On donne : Le cours sur les plans en coupes verticales et les règles de cotation. Le plan et la coupe verticale d’une habitation. FICHE DE COURS 2) Travail demandé : Observer le plan et la coupe verticale ci-dessous et effectuer la cotation complète de la coupe A-A (côtes de hauteurs et de niveaux). (Remarque : Les vues sont représentées à des échelles différentes) Données  Hauteur sous plafond : 2.70 m  Ep. du plancher bas : 30 cm  Ep. du plancher haut : 20 cm  Hauteur du vide sanitaire : 60 cm  Hauteur de l’acrotère : 40 cm  Hauteur de baie de la cuisine : 1.10 m  Hauteur de baie de la chambre : 1.30 m Classe :…………… Nom :…………………………………… Date :………………..
