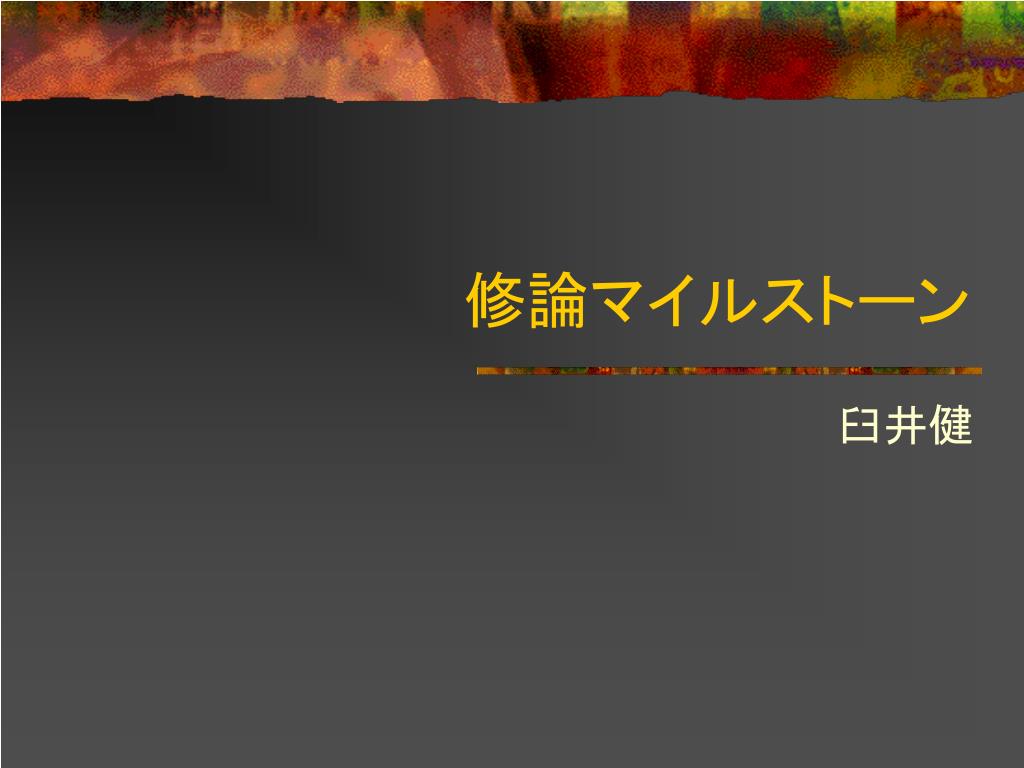

  1. 修論マイルストーン 臼井健

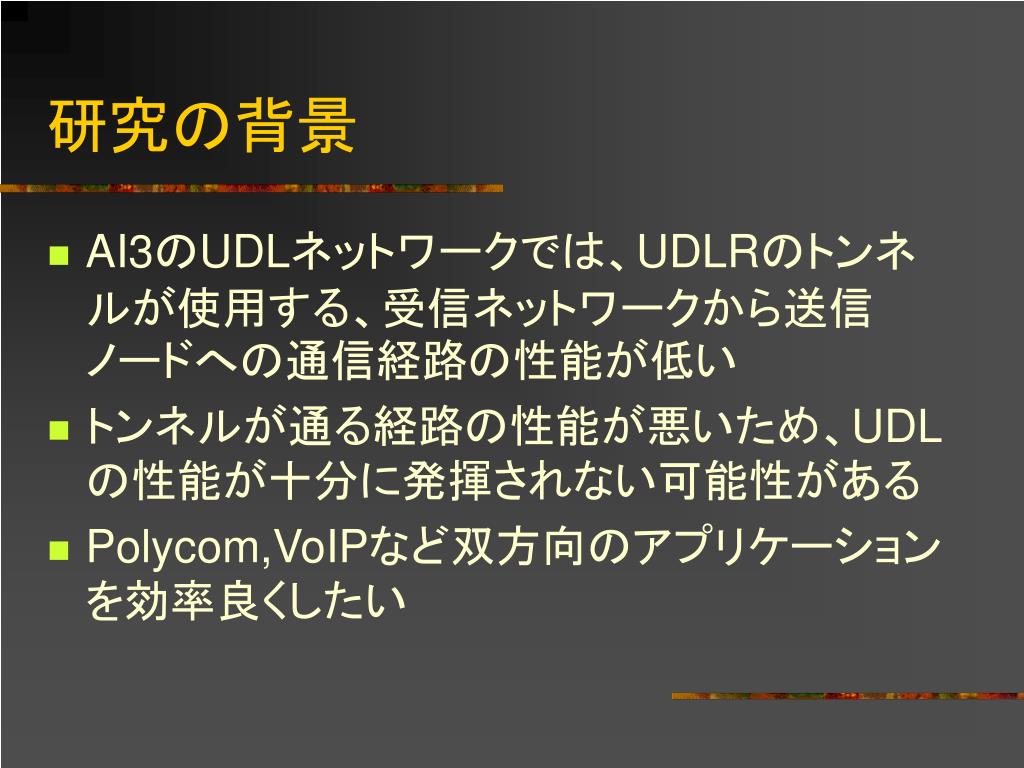

  2. 研究の背景 • AI3のUDLネットワークでは、UDLRのトンネルが使用する、受信ネットワークから送信ノードへの通信経路の性能が低い • トンネルが通る経路の性能が悪いため、UDLの性能が十分に発揮されない可能性がある • Polycom,VoIPなど双方向のアプリケーションを効率良くしたい

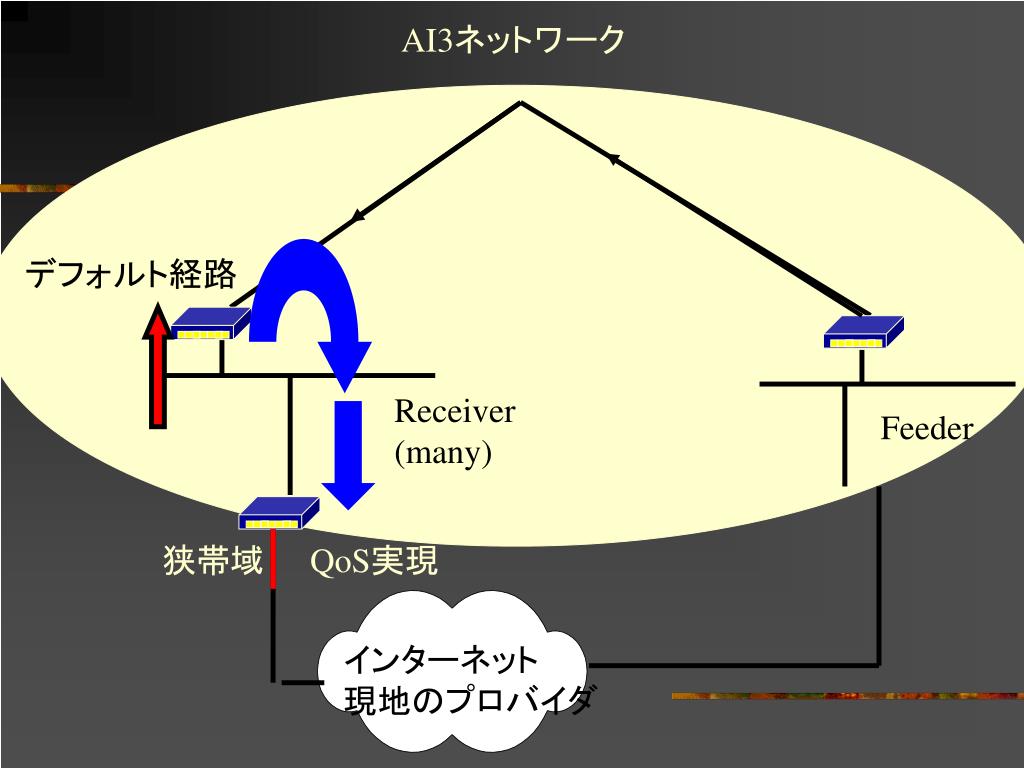

  3. AI3ネットワーク 狭帯域 デフォルト経路 Receiver (many) Feeder 狭帯域　　QoS実現 インターネット 現地のプロバイダ

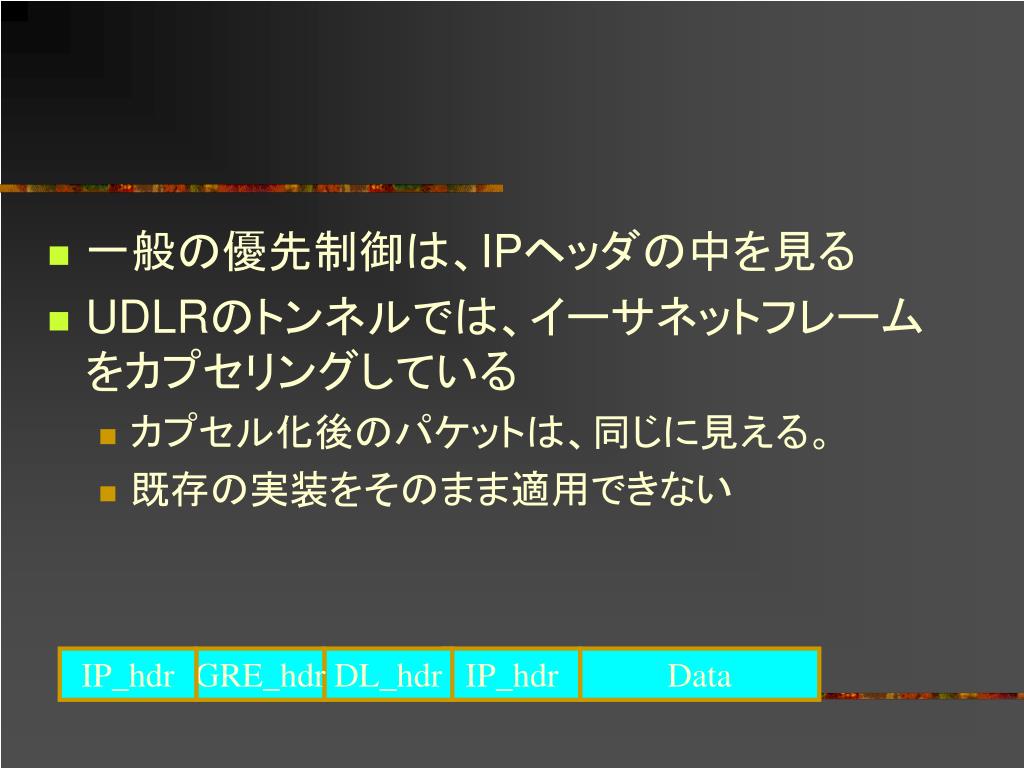

  4. 一般の優先制御は、IPヘッダの中を見る • UDLRのトンネルでは、イーサネットフレームをカプセリングしている • カプセル化後のパケットは、同じに見える。 • 既存の実装をそのまま適用できない IP_hdr GRE_hdr DL_hdr IP_hdr Data

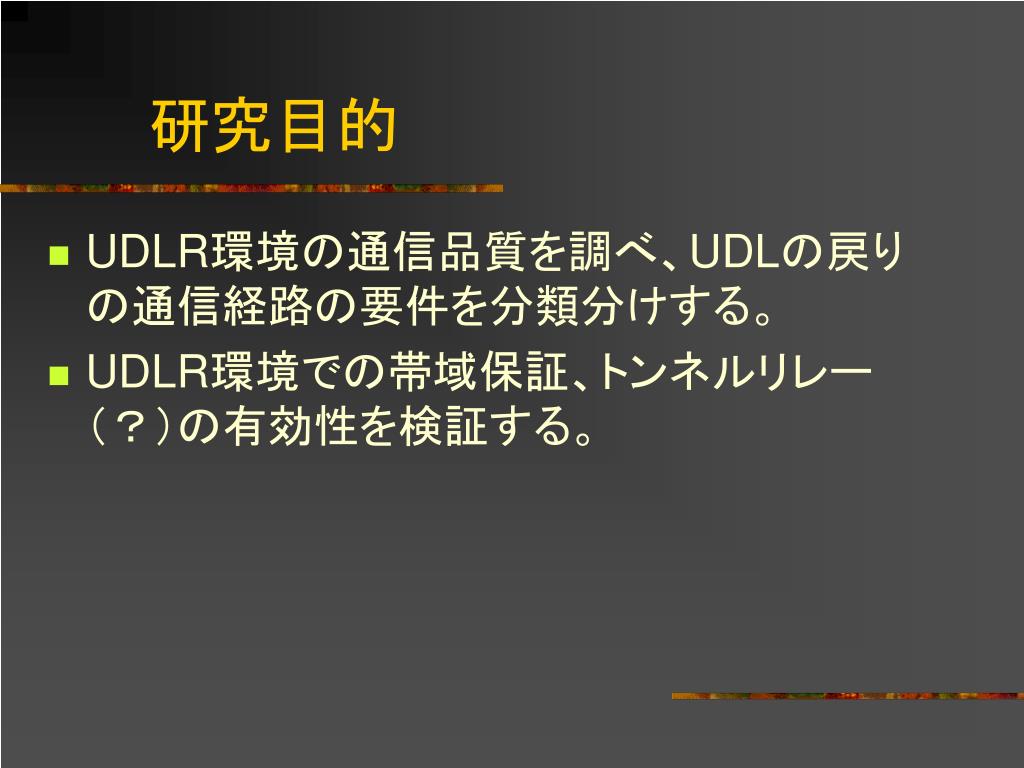

  5. 研究目的 • UDLR環境の通信品質を調べ、UDLの戻りの通信経路の要件を分類分けする。 • UDLR環境での帯域保証、トンネルリレー（？）の有効性を検証する。

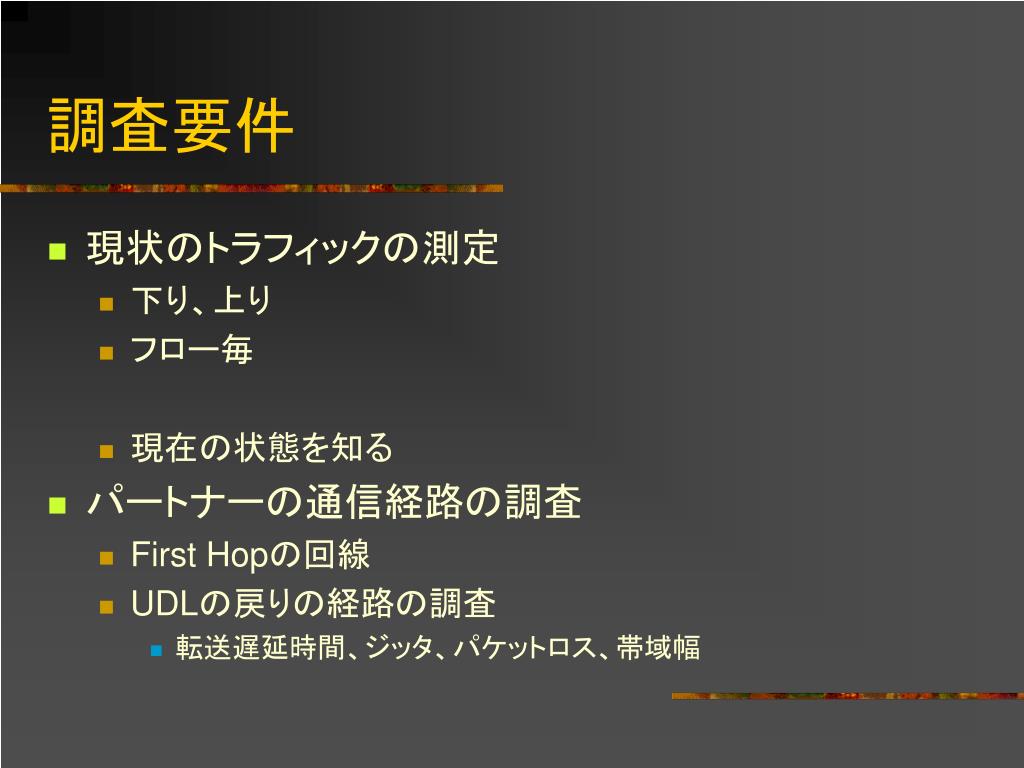

  6. 調査要件 • 現状のトラフィックの測定 • 下り、上り • フロー毎 • 現在の状態を知る • パートナーの通信経路の調査 • First Hopの回線 • UDLの戻りの経路の調査 • 転送遅延時間、ジッタ、パケットロス、帯域幅

  7. 現状のトラフィックの測定 • どのようなフローが流れているか調査 • 上り、下り　パートナー毎 • 使用アプリ:ntop

  8. TCP/UDP Protocol Data Percentage HTTP 20.3 KB 0% DNS 14.3 KB 0% Telnet 1.6 MB 4% NBios-IP 18.5 KB 0% SNMP 59.2 KB 0% SSH 1.1 KB 0% Other TCP/UDP-based Prot. 33.0 MB 95% Global TCP/UDP Protocol Distribution

  9. パートナーの通信経路の調査 • First Hopの回線 • UNHAS: 128k • UNSRAT: 128K • UNHAS: 33.6k • AYF: 1.5M • CHULA: 45M • UCSY: 256k • NUOL: 33.6k • ITB: 1.5M • AIT: 512k • IOIT: 512k • ASTI: 512k

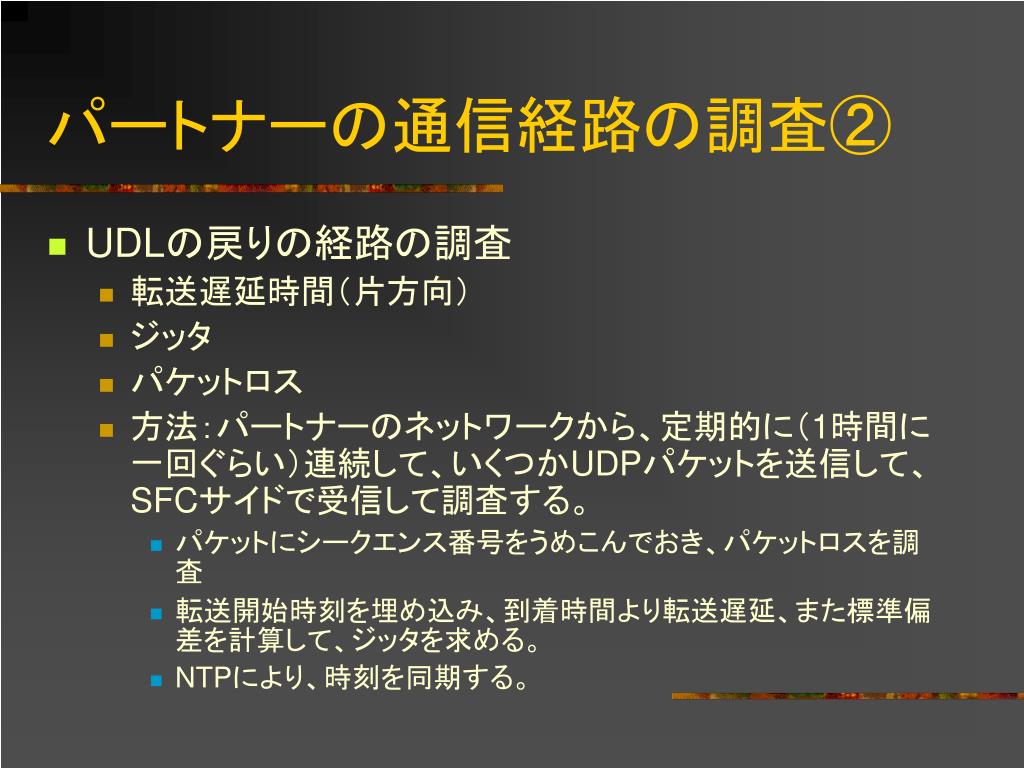

  10. パートナーの通信経路の調査② • UDLの戻りの経路の調査 • 転送遅延時間（片方向） • ジッタ • パケットロス • 方法：パートナーのネットワークから、定期的に（1時間に一回ぐらい）連続して、いくつかUDPパケットを送信して、SFCサイドで受信して調査する。 • パケットにシークエンス番号をうめこんでおき、パケットロスを調査 • 転送開始時刻を埋め込み、到着時間より転送遅延、また標準偏差を計算して、ジッタを求める。 • NTPにより、時刻を同期する。

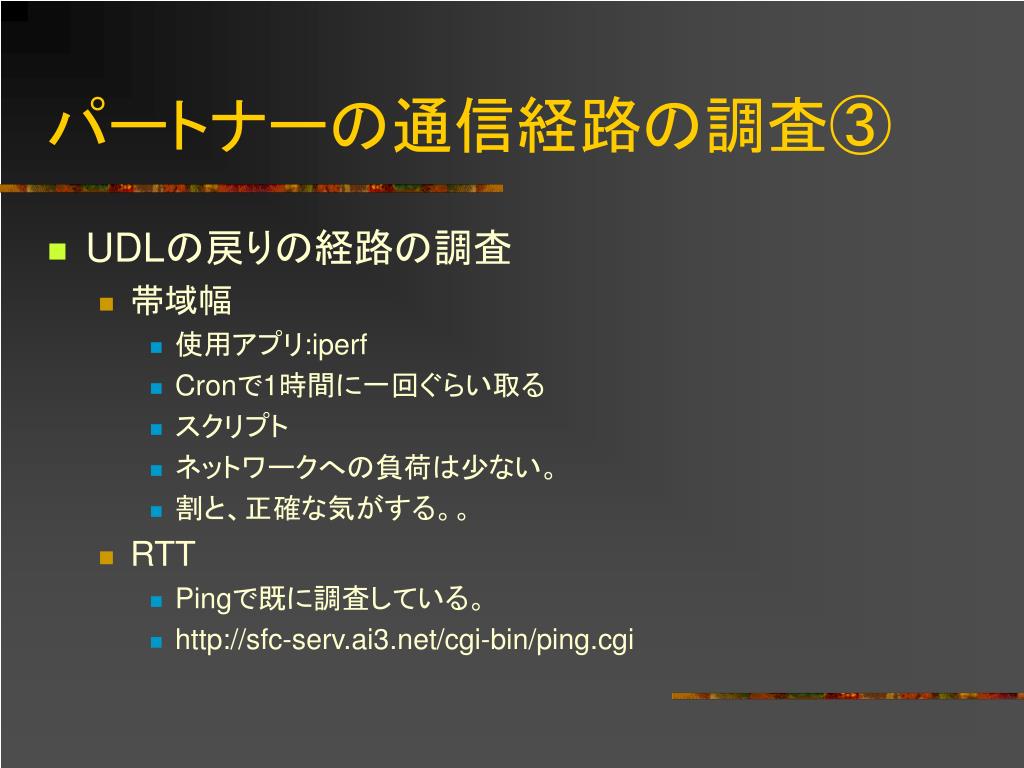

  11. パートナーの通信経路の調査③ • UDLの戻りの経路の調査 • 帯域幅 • 使用アプリ:iperf • Cronで1時間に一回ぐらい取る • スクリプト • ネットワークへの負荷は少ない。 • 割と、正確な気がする。。 • RTT • Pingで既に調査している。 • http://sfc-serv.ai3.net/cgi-bin/ping.cgi

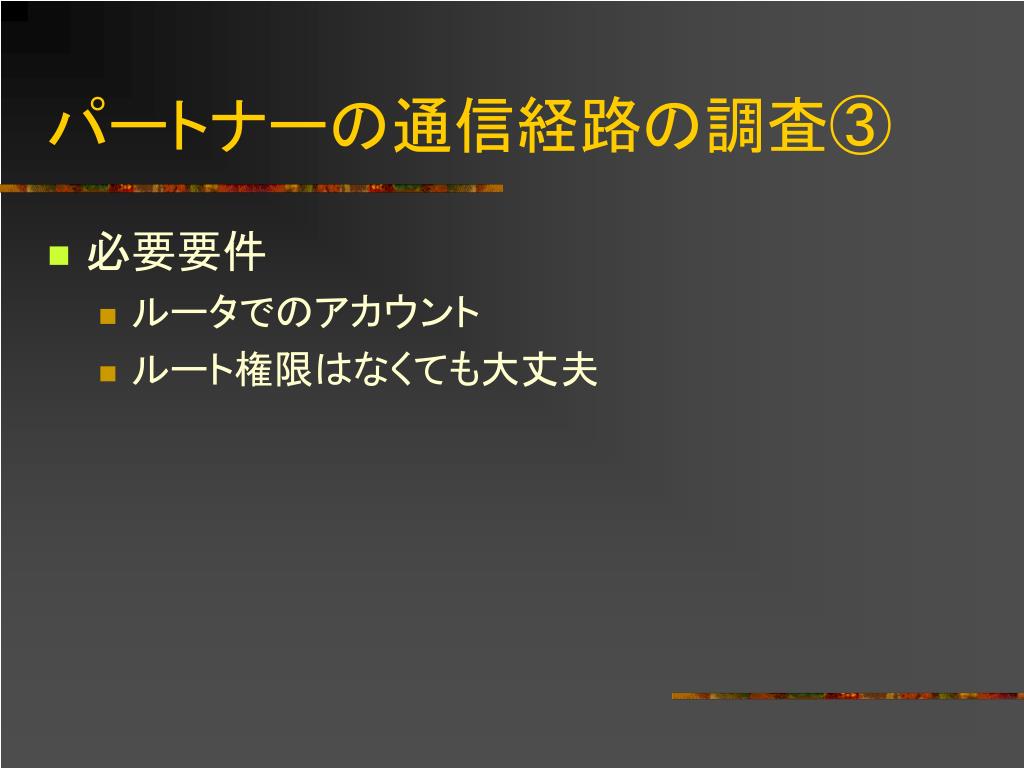

  12. パートナーの通信経路の調査③ • 必要要件 • ルータでのアカウント • ルート権限はなくても大丈夫

  13. 調査後 • シミュレーション • 評価項目 • 帯域利用効率 • RTT • 片方向遅延 • それぞれ複数のフローが流れていると仮定して、シミュレーションする。 • QoSを適用しない場合との比較、有効性の分類 • 実装
