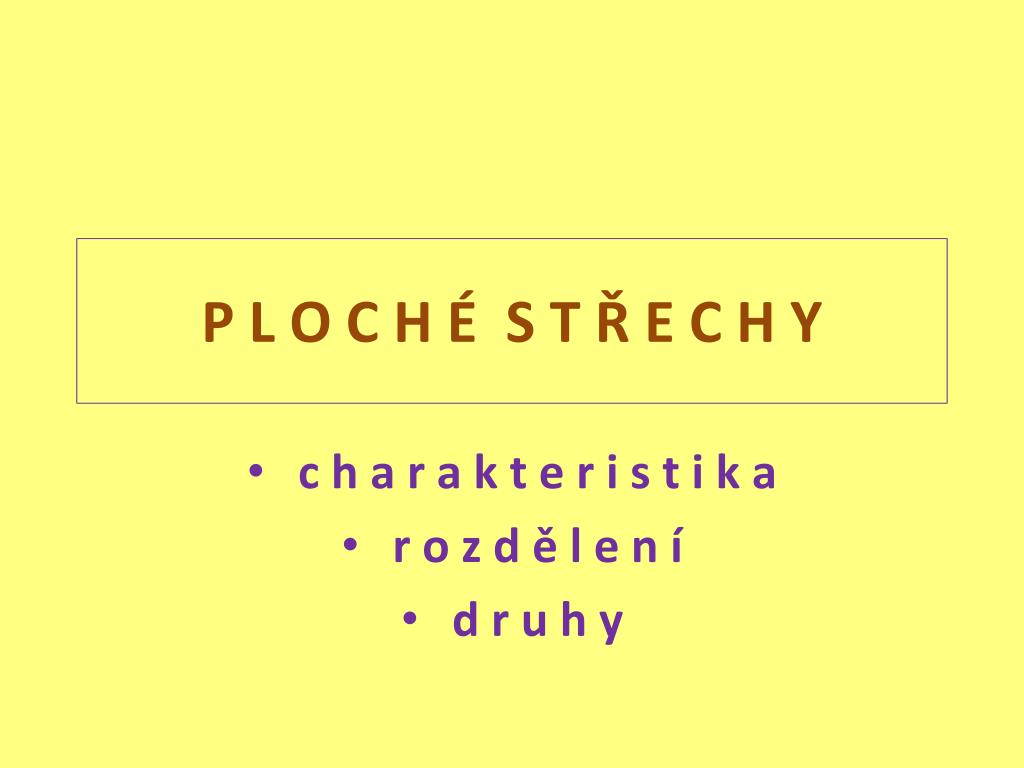

  1. P L O C H É S T Ř E C H Y c h a r a k t e r i s t i k a r o z d ě l e n í d r u h y

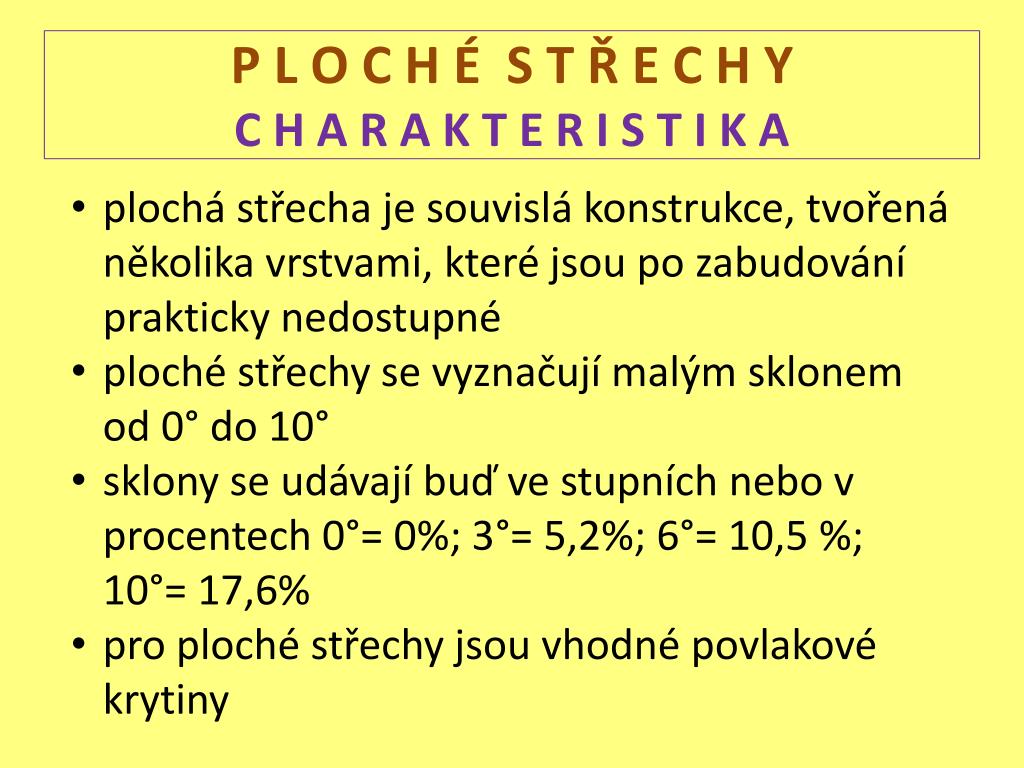

  2. P L O C H É S T Ř E C H YC H A R A K T E R I S T I K A • plochá střecha je souvislá konstrukce, tvořená několika vrstvami, které jsou po zabudování prakticky nedostupné • ploché střechy se vyznačují malým sklonem od 0° do 10° • sklony se udávají buď ve stupních nebo v procentech 0°= 0%; 3°= 5,2%; 6°= 10,5 %; 10°= 17,6% • pro ploché střechy jsou vhodné povlakové krytiny

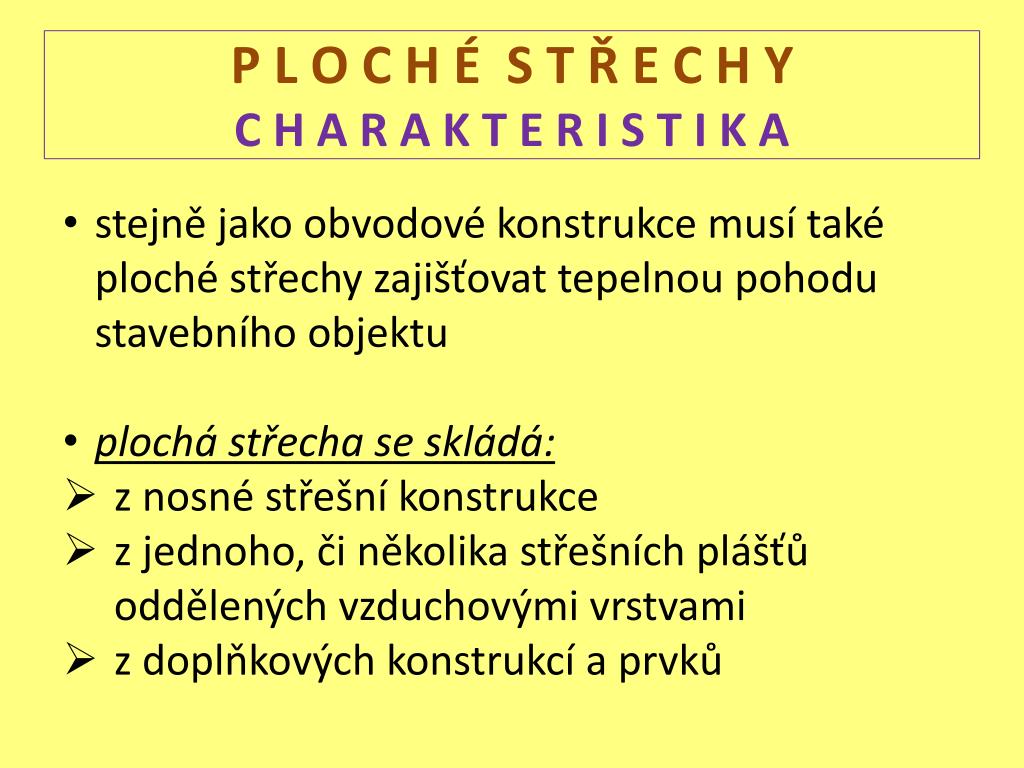

  3. P L O C H É S T Ř E C H YC H A R A K T E R I S T I K A • stejně jako obvodové konstrukce musí také ploché střechy zajišťovat tepelnou pohodu stavebního objektu • plochá střecha se skládá: • z nosné střešní konstrukce • z jednoho, či několika střešních plášťů oddělených vzduchovými vrstvami • z doplňkových konstrukcí a prvků

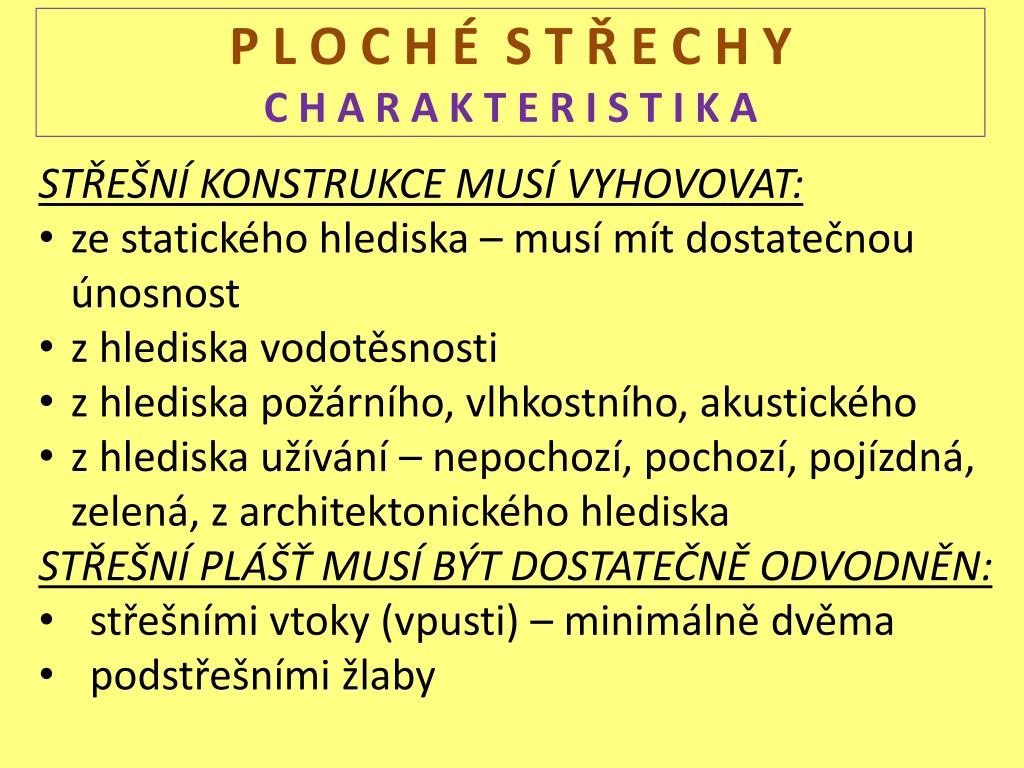

  4. P L O C H É S T Ř E C H YC H A R A K T E R I S T I K A • STŘEŠNÍ KONSTRUKCE MUSÍ VYHOVOVAT: • ze statického hlediska – musí mít dostatečnou únosnost • z hlediska vodotěsnosti • z hlediska požárního, vlhkostního, akustického • z hlediska užívání – nepochozí, pochozí, pojízdná, zelená, z architektonického hlediska • STŘEŠNÍ PLÁŠŤ MUSÍ BÝT DOSTATEČNĚ ODVODNĚN: • střešními vtoky (vpusti) – minimálně dvěma • podstřešními žlaby

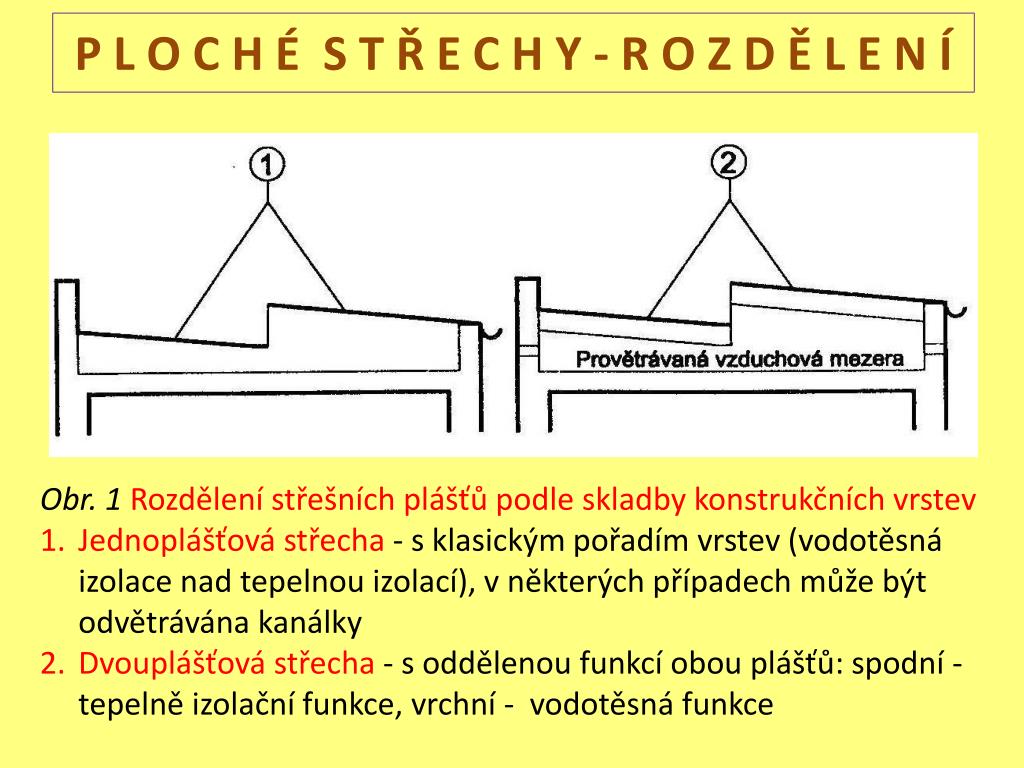

  5. P L O C H É S T Ř E C H Y - R O Z D Ě L E N Í Obr. 1 Rozdělení střešních plášťů podle skladby konstrukčních vrstev Jednoplášťová střecha - s klasickým pořadím vrstev (vodotěsná izolace nad tepelnou izolací), v některých případech může být odvětrávána kanálky Dvouplášťová střecha - s oddělenou funkcí obou plášťů: spodní - tepelně izolační funkce, vrchní - vodotěsná funkce

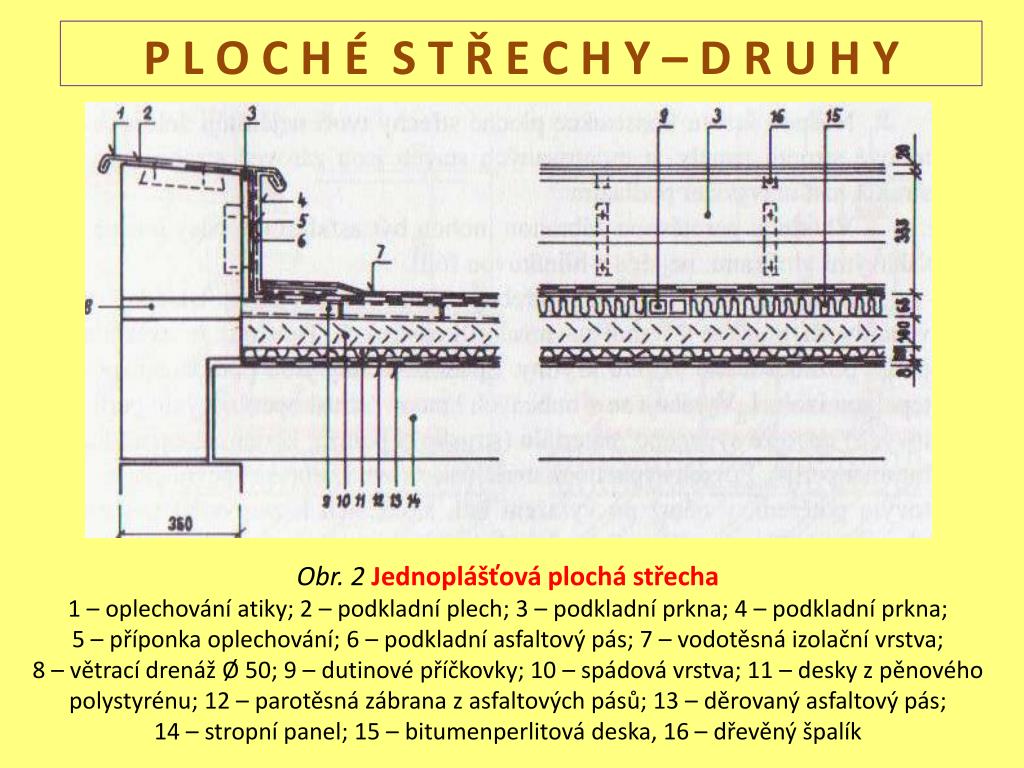

  6. P L O C H É S T Ř E C H Y – D R U H Y Obr. 2 Jednoplášťová plochá střecha 1 – oplechování atiky; 2 – podkladní plech; 3 – podkladní prkna; 4 – podkladní prkna; 5 – příponka oplechování; 6 – podkladní asfaltový pás; 7 – vodotěsná izolační vrstva; 8 – větrací drenáž Ø 50; 9 – dutinové příčkovky; 10 – spádová vrstva; 11 – desky z pěnového polystyrénu; 12 – parotěsná zábrana z asfaltových pásů; 13 – děrovaný asfaltový pás; 14 – stropní panel; 15 – bitumenperlitová deska, 16 – dřevěný špalík

  7. P L O C H É S T Ř E C H Y – D R U H Y Obr. 3 Dvouplášťová plochá střecha 1 – oplechování atiky, 2 - podkladní plech, 3 – křemelinová deska s mezerami v místech odvětrání, 4 – boční lemování, 5 – příponka oplechování, 6 – podkladní asfaltový pás, 7 – střešní panel, 8 – spádový klín, 9 – tepelná izolace, 10 – dřevěný špalík, 11 – větrací drenáž, 12 – větrací kanálek, 13 – vzduchová mezera, 14 – stropní panel, 15 – směr odvětrání

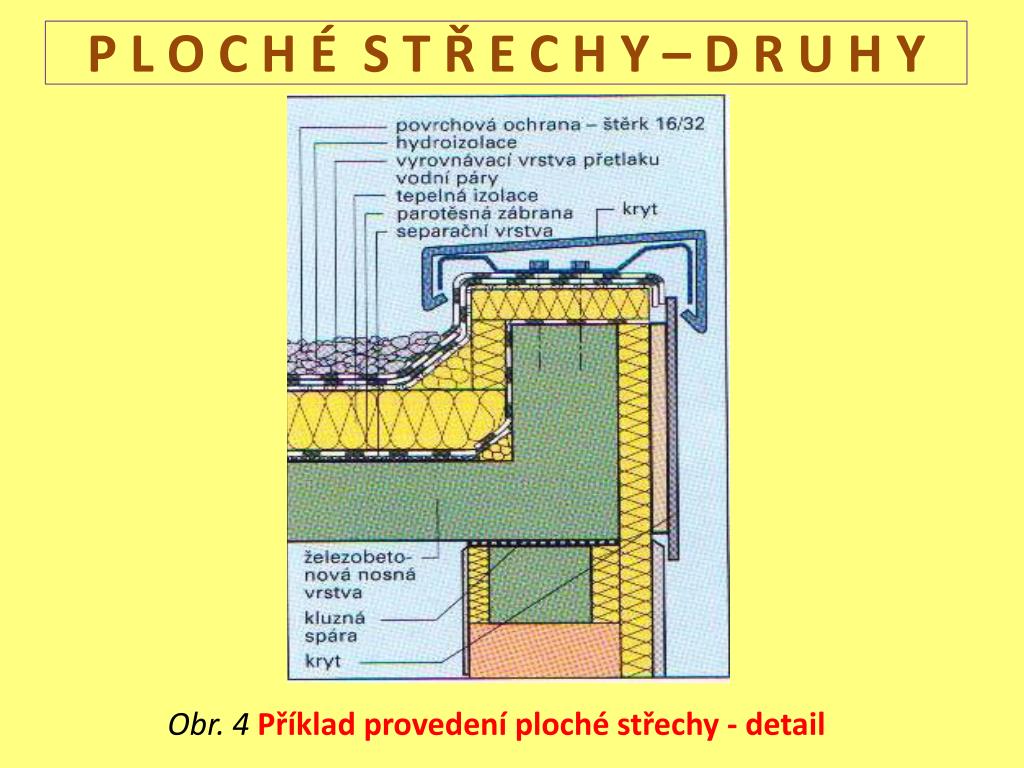

  8. P L O C H É S T Ř E C H Y – D R U H Y Obr. 4Příklad provedení ploché střechy - detail

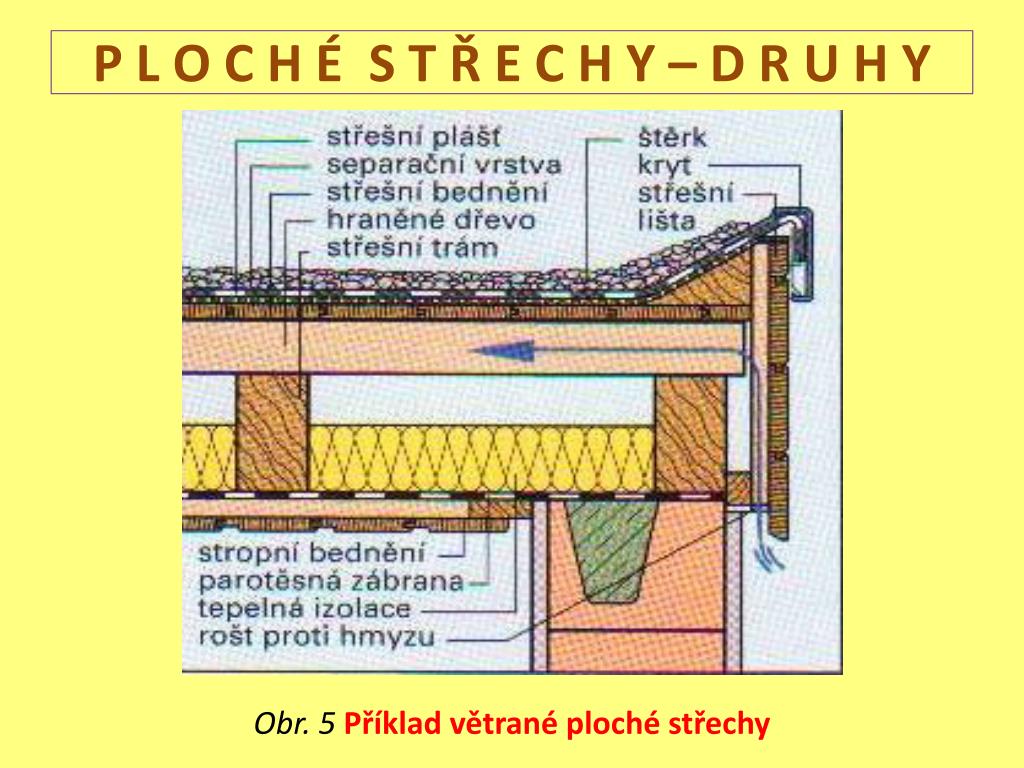

  9. P L O C H É S T Ř E C H Y – D R U H Y Obr. 5 Příklad větrané ploché střechy

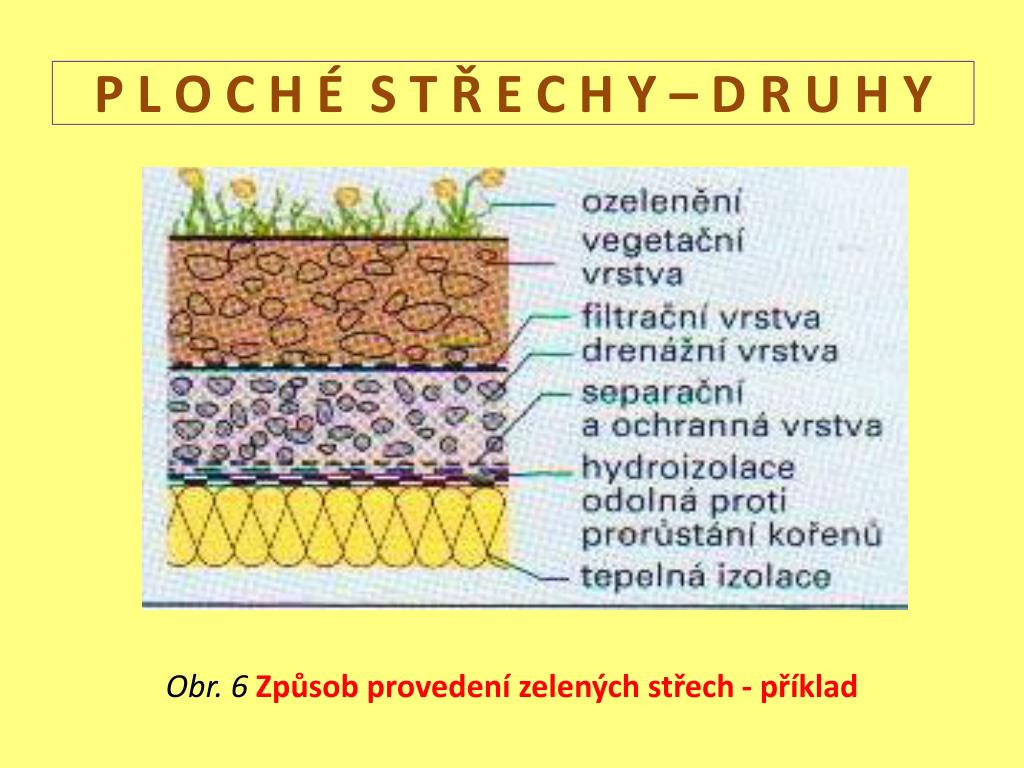

  10. P L O C H É S T Ř E C H Y – D R U H Y Obr. 6Způsob provedení zelených střech - příklad

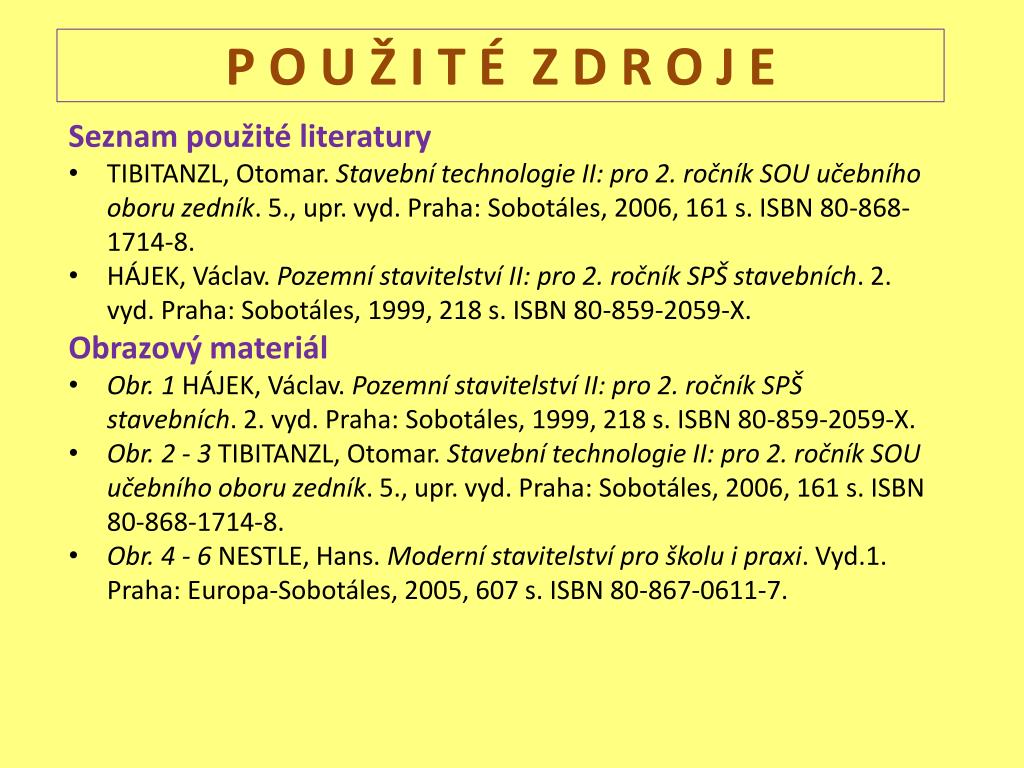

  11. P O U Ž I T É Z D R O J E • Seznam použité literatury • TIBITANZL, Otomar. Stavební technologie II: pro 2. ročník SOU učebního oboru zedník. 5., upr. vyd. Praha: Sobotáles, 2006, 161 s. ISBN 80-868-1714-8. • HÁJEK, Václav. Pozemní stavitelství II: pro 2. ročník SPŠ stavebních. 2. vyd. Praha: Sobotáles, 1999, 218 s. ISBN 80-859-2059-X. • Obrazový materiál • Obr. 1 HÁJEK, Václav. Pozemní stavitelství II: pro 2. ročník SPŠ stavebních. 2. vyd. Praha: Sobotáles, 1999, 218 s. ISBN 80-859-2059-X. • Obr. 2 - 3 TIBITANZL, Otomar. Stavební technologie II: pro 2. ročník SOU učebního oboru zedník. 5., upr. vyd. Praha: Sobotáles, 2006, 161 s. ISBN 80-868-1714-8. • Obr. 4 - 6 NESTLE, Hans. Moderní stavitelství pro školu i praxi. Vyd.1. Praha: Europa-Sobotáles, 2005, 607 s. ISBN 80-867-0611-7.

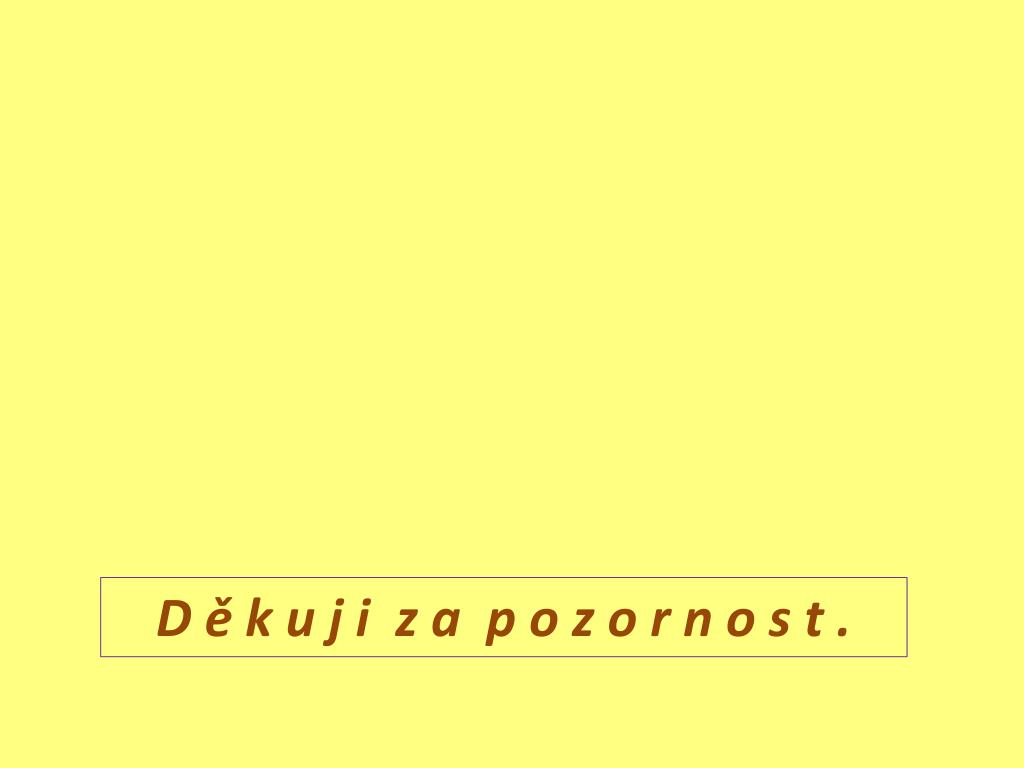

  12. D ě k u j i z a p o z o r n o s t .

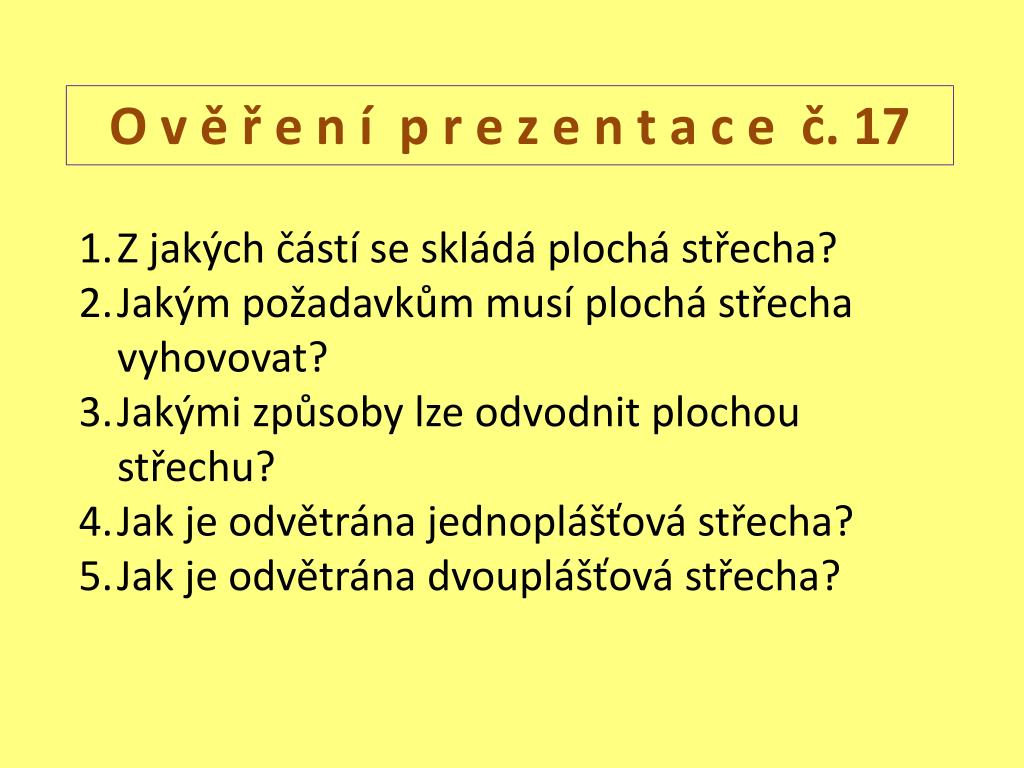

  13. O v ě ř e n í p r e z e n t a c e č. 17 Z jakých částí se skládá plochá střecha? Jakým požadavkům musí plochá střecha vyhovovat? Jakými způsoby lze odvodnit plochou střechu? Jak je odvětrána jednoplášťová střecha? Jak je odvětrána dvouplášťová střecha?
