  1. OpenMP Präsentation im Rahmen des Seminars „Parallele und verteilte Programmierung“ Michael Westermann

  2. Gliederung • Einführung • Vergleich von OpenMPI und MPI • Grundlagen • Parallelisierung von Programmbereichen • Koordination und Synchronisation von Threads • Zusammenfassung

  3. Einführung • OpenMP: „Open specifications for Multi Processing“ • Spezifikation für parallele Programmierung • Multiprozessor-Systeme • Gemeinsamer Speicher • Möglichkeit, ein Programm schrittweise zu parallelisieren • Compiler-Direktiven, Bibliotheksfunktionen, Umgebungsvariablen • Bindings für C, C++ und Fortran • 1997 für Fortran; 1998 für C/C++ • Aktuelle Version: OpenMP 2.5 (Mai 2005) • Von vielen Soft- und Hardwareherstellern unterstützt (Intel, Sun, Compaq usw.)

  4. Gliederung • Einführung • Vergleich von OpenMPI und MPI • Grundlagen • Parallelisierung von Programmbereichen • Koordination und Synchronisation von Threads • Zusammenfassung

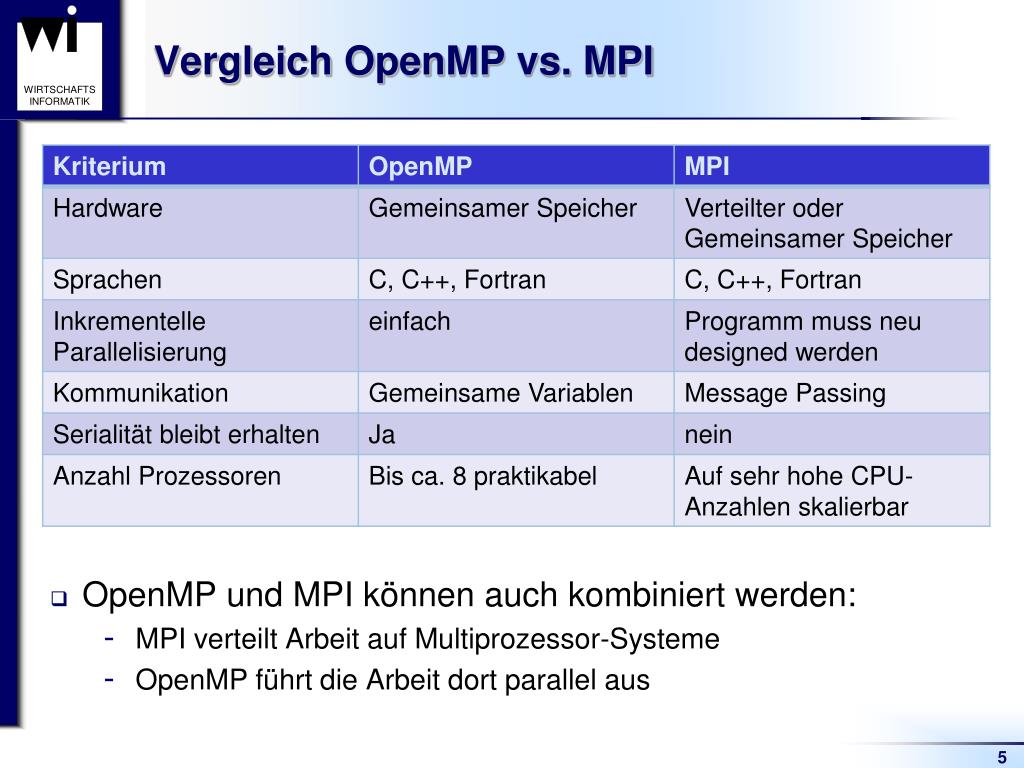

  5. Vergleich OpenMP vs. MPI • OpenMP und MPI können auch kombiniert werden: • MPI verteilt Arbeit auf Multiprozessor-Systeme • OpenMP führt die Arbeit dort parallel aus

  6. Gliederung • Einführung • Vergleich von OpenMPI und MPI • Grundlagen • Gemeinsamer Speicher • Programmiermodell • OpenMP-Direktiven • Parallelisierung von Programmbereichen • Koordination und Synchronisation von Threads • Zusammenfassung

  7. Grundlagen: Gemeinsamer Speicher • Gemeinsamer Speicher • Mehrere Prozessoren • Einheitlicher Adressraum • Verteilter gemeinsamer Speicher • Mehrere Prozessoren • Seitenbasierter, virtueller, gemeinsamerAdressraum • Beide Varianten werden von OpenMP unterstützt

  8. Grundlagen: Programmiermodell • Auf Threads basierend • Ausführungsfäden innerhalb eines Prozesses • Leichtgewichtiger als Prozesse • Gemeinsamer Adressraum, zusätzlich eigener Stack • Kommunikation über gemeinsame Variablen • Fork-join-Prinzip • Master-Thread erzeugt weitere Threads • Parallele Ausführung des Bereichs • Synchronisation der Threads am Ende • Beenden der Slave-Threads

  9. OpenMP-Direktiven • Einbinden der Datei omp.h zu Beginn • Parallelisierung mittels Compiler-Direktiven #pragmaomp<Klausel> • Direktive wird ignoriert, wenn Compiler OpenMP nicht unterstützt • Programm wird seriell ausgeführt • Identischer Quelltext für Ein- und Multiprozessor-System

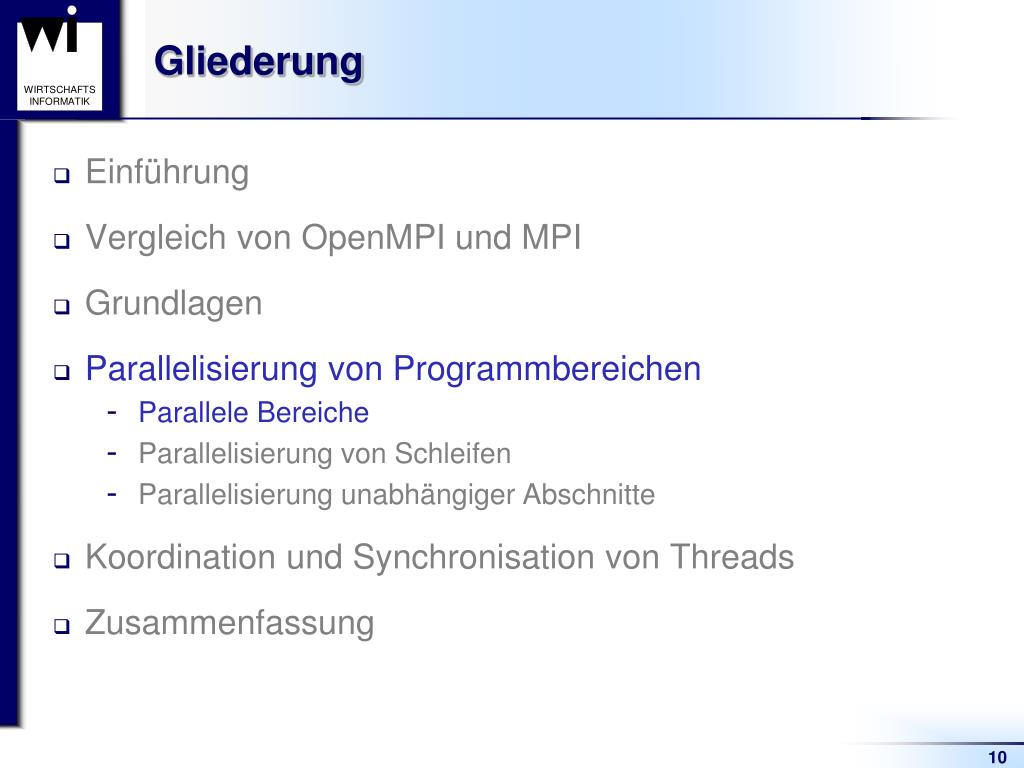

  10. Gliederung • Einführung • Vergleich von OpenMPI und MPI • Grundlagen • Parallelisierung von Programmbereichen • Parallele Bereiche • Parallelisierung von Schleifen • Parallelisierung unabhängiger Abschnitte • Koordination und Synchronisation von Threads • Zusammenfassung

  11. Parallele Bereiche • parallel-Direktive: #pragmaomp parallel [Parameter [, Parameter]…] { Anweisungsblock } • Grundlegendes Konstrukt • Threads arbeiten Anweisungsblock mit gemeinsamen oder privaten Variablen ab (singleprogram multiple data, SPMD) • Synchronisation am Ende des parallelen Bereichs • Parallele Bereiche können geschachtelt werden • Parameter: • Bestimmung der Thread-Anzahl ( num_threads(x)) • Variablendeklarationen (gemeinsame vs. private Variablen)

  12. Parameter: Variablendeklarationen • shared(<Liste_Variablen>) • Gemeinsame Variablen der Threads  Lesen und Schreiben findet auf gleichem Datenbereich statt • private(<Liste_Variablen>) • Jeder Thread erhält uninitialisierte Kopie der Variablen  Nur der jeweilige Thread kann diese Lesen und Schreiben • default(shared | private | none) • shared: Variablen sind standardmäßig gemeinsam • private: Variablen sind standardmäßig privat • none: Alle Variablen müssen explizit gekennzeichnet werden • Weitere Variablendeklarationen: • firstprivate, lastprivate, copyin, reduction

  13. Parallele Bereiche: Beispiel #include<omp.h> intnummer; intmain() { #pragmaomp parallel private(nummer) num_threads(4) { // Nummer des aktuellen Threads nummer = omp_get_thread_num(); printf("Thread-Nummer: ",nummer); } } Mögliche Ausgabe: Thread-Nummer: 0 Thread-Nummer: 2 Thread-Nummer: 1 Thread-Nummer: 3

  14. Gliederung • Einführung • Vergleich von OpenMPI und MPI • Grundlagen • Parallelisierung von Programmbereichen • Parallele Bereiche • Parallelisierung von Schleifen • Parallelisierung unabhängiger Abschnitte • Koordination und Synchronisation von Threads • Zusammenfassung

  15. Parallelisierung einer for-Schleife Speicher A[1] 4 Prozessoren: for(i=1,i<=25,i++) a[i] = b[i] + c[i] A[100] for(i=26,i<=50,i++) a[i] = b[i] + c[i] B[1] for(i=1,i<=100,i++) a[i] = b[i] + c[i] for(i=51,i<=75,i++) a[i] = b[i] + c[i] B[100] C[1] for(i=76,i<=100,i++) a[i] = b[i] + c[i] C[100]

  16. Parallelisierung einer for-Schleife • Work-Sharing-Konstrukt • Verteilung der Iterationen auf mehrere Threads • Jede Iteration wird von genau einem Thread ausgeführt • for-Direktive: #pragmaompfor[Parameter…] for (Index=Startwert; Test; Inkrementierung) { Schleifenrumpf } • Voraussetzungen: • Iterationen unabhängig voneinander • Anzahl Iterationen vor Ausführung bestimmbar • Innerhalb eines parallelen Bereichs (oder kombinierte Direktive) • #pragmaompparallel for[Parameter…]

  17. Parallelisierung einer for-Schleife for (i=Startwert; Test; Inkrementierung) Anforderungen an Schleifenkopf: • i: Variable vom Typ int • Startwert: x • Test: i op x , mit op { <, ≤, >, ≥ } • Inkrementierung: ++i, --i, i++, i--,i += x, i -= x, i = i + x, i = i - x • x: Schleifenunabhängiger Integer-Ausdruck

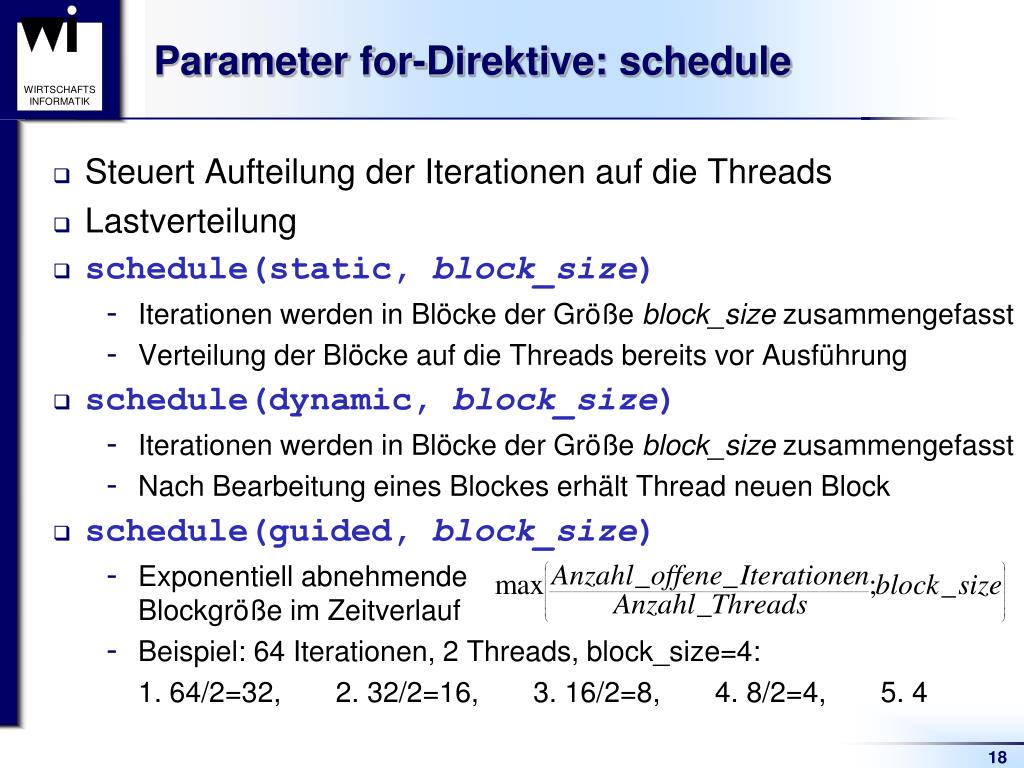

  18. Parameter for-Direktive: schedule • Steuert Aufteilung der Iterationen auf die Threads • Lastverteilung • schedule(static, block_size) • Iterationen werden in Blöcke der Größe block_size zusammengefasst • Verteilung der Blöcke auf die Threads bereits vor Ausführung • schedule(dynamic, block_size) • Iterationen werden in Blöcke der Größe block_size zusammengefasst • Nach Bearbeitung eines Blockes erhält Thread neuen Block • schedule(guided, block_size) • Exponentiell abnehmendeBlockgröße im Zeitverlauf • Beispiel: 64 Iterationen, 2 Threads, block_size=4: 1. 64/2=32, 2. 32/2=16, 3. 16/2=8, 4. 8/2=4, 5. 4

  19. Beispiel for-Direktive: Primzahlenausgabe #include<stdio.h> #include <omp.h> intmain() { intzahl, teiler, treffer; printf ("Primzahlen: \n"); #pragmaomp parallel for private(teiler,treffer) \ schedule(dynamic,100) for(zahl = 2; zahl < 100000; zahl++) { treffer = 0; #pragmaomp parallel for private(teiler, treffer) // Überprüfung ob 2 bis zahl Teiler von zahl for(teiler = 2; teiler < zahl; teiler++) { if(zahl % teiler == 0) { treffer = 1; } } if(treffer == 0) { printf ("%d, ", zahl); } } } Mögliche Ausgabe: Primzahlen: 2, 3, 5, 7, 11, 13, 101, 19, 23, 113, 29, […], 99991,

  20. Parameter for-Direktive: ordered • Ausführung erst, wenn alle vorherigen Iterationen den Anweisungsblock beendet haben • ordered-Parameter der for-Direktive hinzufügen • ordered-Direktive vor entsprechenden Anweisungsblock:#pragmaompordered { Anweisungsblock }

  21. Beispiel: Primzahlenausgabe, aufsteigend #include<stdio.h> #include<omp.h> intmain() { intzahl, teiler, treffer; printf ("Primzahlen: \n"); #pragmaomp parallel for private(teiler, treffer) \ schedule(static,1) ordered for(zahl = 2; zahl < 100000; zahl++) { treffer = 0; // Überprüfung ob 2 bis zahl Teiler von zahl for(teiler = 2; teiler < zahl; teiler++) { if(zahl % teiler == 0) { treffer = 1; } } #pragmaompordered if(treffer == 0) { printf ("%d, ", zahl); } } } Ausgabe: Primzahlen: 2, 3, 5, 7, 11, 13, 19, 23, 29, 31, 37, 41, 43, 47, […], 99991,

  22. Gliederung • Einführung • Vergleich von OpenMPI und MPI • Grundlagen • Parallelisierung von Programmbereichen • Parallele Bereiche • Parallelisierung von Schleifen • Parallelisierung unabhängiger Abschnitte • Koordination und Synchronisation von Threads • Zusammenfassung

  23. Parallelisierung unabhängiger Abschnitte • Work-Sharing-Konstrukt • Abschnitte werden auf Threads verteilt • Jeder Abschnitt wird von genau einem Thread ausgeführt • sections-Direktive:#pragma omp sections [ Parameter [, Parameter …] ] { [ #pragma omp section { Anweisungsblock_1 } ] [ #pragma omp section { Anweisungsblock_2 } ] } • Abschnitte müssen unabhängig voneinander sein • section-Direktive nur innerhalb der sections-Direktive

  24. Gliederung • Einführung • Vergleich von OpenMPI und MPI • Grundlagen • Parallelisierung von Programmbereichen • Koordination und Synchronisation von Threads • Kritische Abschnitte • Atomare Operationen • Synchronisation • Ausführung ausschließlich des Master-Threads • Zusammenfassung

  25. RaceConditions • Beispiel: • A = 0 • 2 Threads führen parallel aus: A = A + 1 • Mögliche Ergebnisse: • A = 2 • A = 1 • Ergebnis hängt vom zeitlichen Ablauf der Operationen ab • Lösungsmöglichkeiten: • Kritische Abschnitte • Atomare Operationen

  26. Kritische Abschnitte • Wechselseitiger Ausschluss (mutual exclusion) • Abschnitte werden zu kritischen Abschnitten deklariert • Höchstens ein Thread darf gleichzeitig im kritischen Abschnitt mit gleichem name sein • critical-Direktive:#pragma omp critical [(name)] { kritischer_Abschnitt }

  27. Atomare Operationen • Zuweisung wird „am Stück“ (atomar = unteilbar) ausgeführt • atomic-Direktive:#pragma omp atomic Zuweisung • Zuweisung darf folgende Form haben: • x++, x- - • ++x, - - x • x binop= skalarer_Ausdruck • binop { +, -, *, /, &, ^, |, <<, >> } • skalarer_Ausdruck darf nicht auf x referenzieren und ist nicht Teil der atomaren Operation

  28. Synchronisation von Threads • barrier-Direktive:#pragma omp barrier • Thread setzt Ausführung erst fort, wenn alle Threads die barrier-Direktive erreicht haben • Bezieht sich nur auf Threads des eigenen „Teams“ • Direktive muss von allen oder von keinem Thread erreicht werden • Sonst: Verklemmung (Deadlock)

  29. Ausführung nur durch Master-Thread • Master-Direktive:#pragma omp master { Anweisungsblock } • Anweisungsblock wird ausschließlich von Master-Thread bearbeitet • Bei verschachtelter Parallelisierung:Master-Thread des innersten parallelen Bereichs • Alle anderen Threads ignorieren den Block

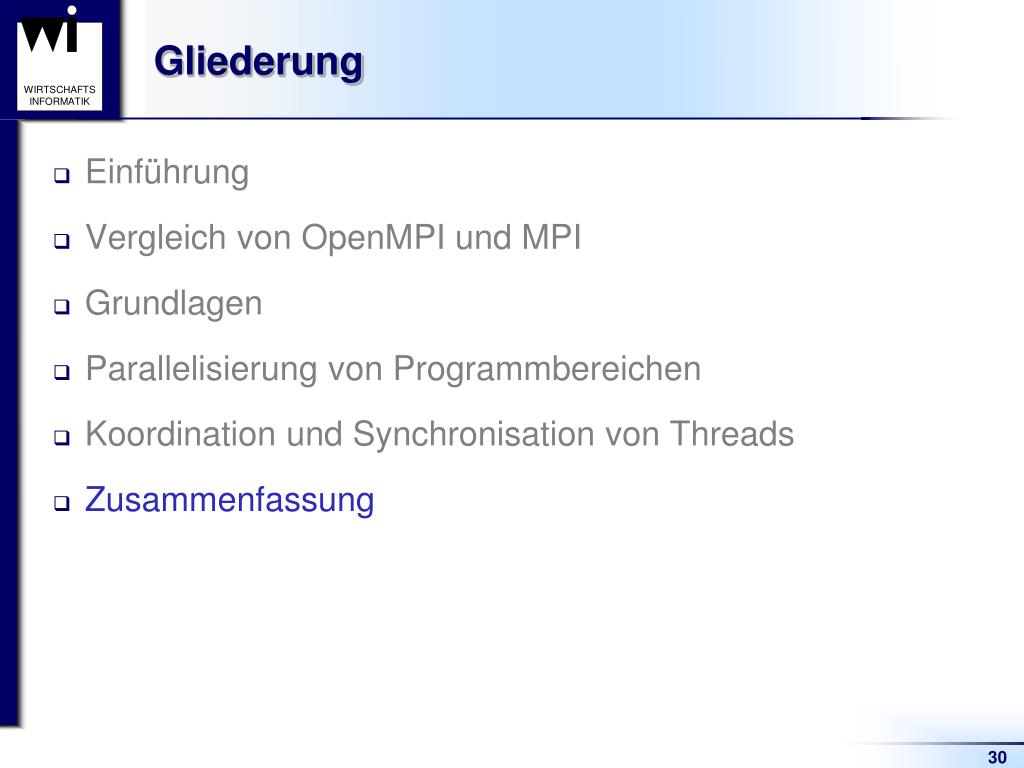

  30. Gliederung • Einführung • Vergleich von OpenMPI und MPI • Grundlagen • Parallelisierung von Programmbereichen • Koordination und Synchronisation von Threads • Zusammenfassung

  31. Zusammenfassung • Einheitlicher Standard für Programmierung von Parallelrechnern mit gemeinsamem Speicher • Ermöglicht leichte Parallelisierung bestehender Programme (inkrementelle Parallelisierung) • Parallelisierung mittels Compiler-Direktiven • Fork-join-Prinzip • Unterstützung namhafter Hersteller • http://www.openmp.org/

  32. Vielen Dankfür die Aufmerksamkeit
