§4.3 公差与配合的选用

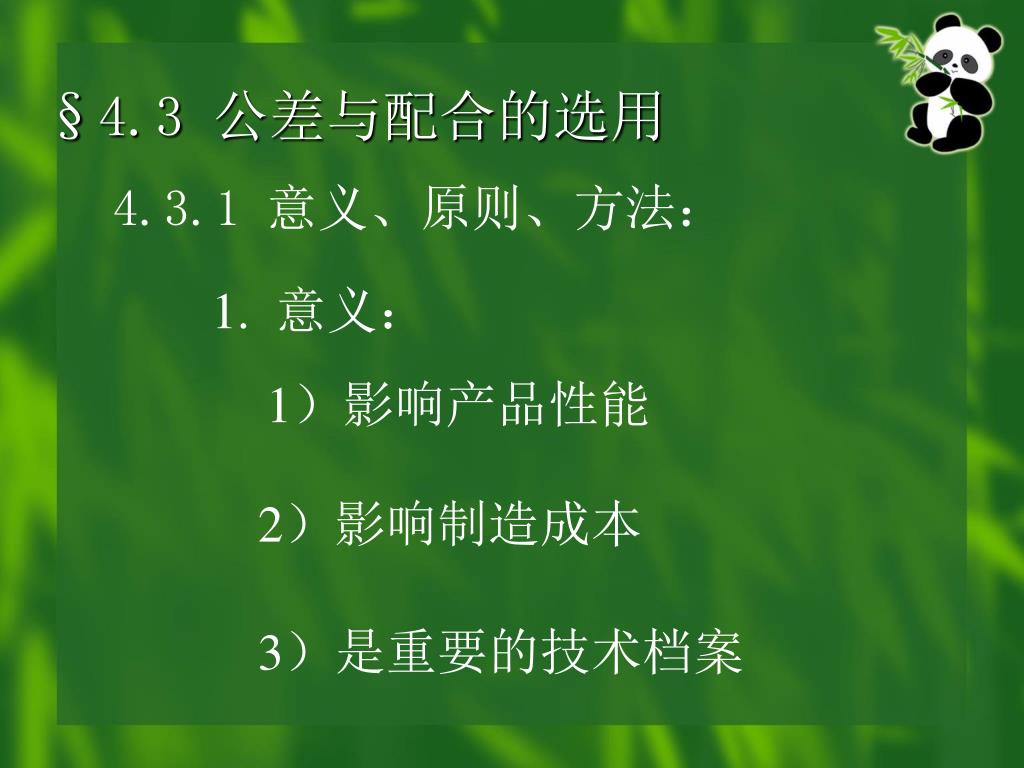

§4.3 公差与配合的选用. 4.3.1 意义、原则、方法：. 1. 意义：. 1 ）影响产品性能. 2 ）影响制造成本. 3 ）是重要的技术档案. 2. 原则：. 1 ）保证产品性能优良，制造上经济可行. 2 ）严格执行各项标准. 3. 方法：. 1 ）类比法：深入调查研究，认真分析对比. 2 ）计算法：正确地确定所需的间隙 和过盈量. 3 ）实验法：通过实验结果，找出最合 理的间隙或过盈量. 4.3.2 基准制的选择：.
