RouterOS2.96 的部署

1. RouterOS2.96的部署 一、RouterOS的介绍 二、RouterOS的安装 三、RouterOS基本命令讲解 四、RouterOS实例讲解

2. RouteOS的介绍 • MikroTik RouterOS是一种路由操作系统，通过该软件可以将标准的PC电脑变成相当于专业路由器性能的路由+防火墙。特别在无线、认证、策略路由、带宽控制和防火墙过滤等功能上有着非常突出的功能，其极高的性价比，受到许多网络人士的青睐。RouterOS具备现有路由系统的大部分功能，能针对网吧、企业、小型ISP接入商、社区等网络设备的接入，基于标准的x86构架的PC。一台586PC机就可以实现路由功能，提高硬件性能同样也能提高网络的访问速度和吞吐量。完全是一套低成本，高性能的路由器系统

4. 功能特点 • 路由功能 基于源地址的路由 基于目标地址的路由 基于端口的路由 基于定义用户类的路由 基于负载均衡的路由 基于端口的负载均衡

5. 功能特点 • 桥接功能 1.将多张网卡组建为一个桥模式从而实现三层交换的作用。 2.支持STP协议。（防止回路和实现线路冗余） • Firewall 和NAT 包状态过滤；P2P 协议过滤；源和目标NAT；对源MAC、IP 地址、端口、IP 协议、协议（ICMP、TCP、MSS 等）、接口、对内部的数据包和连接作标记、ToS 字节、内容过滤、顺序优先与数据频繁和时间控制、包长度控制...

6. 功能特点 • 隧道协议（PPP、PPPoE、PPTP、EoIP、IPIP以及IPsec ） • Hotspot热点认证服务 • 脚本控制RouterOS提供了可以编写的脚本功能，脚本的加入使RouterOS在处理很多网络方案、自动检查故障和动态生成策略等，都可以通过脚本很好的解决。使得在处理很多网络问题上更加的灵活和智能化。

7. 硬件配置 • CPU和主板 – 核心频率在100MHz或更高的单核心X86处理器，以及与其兼容的主板。 • 内存 – 最小32 MiB, 最大1 GB; 推荐64 MB或更高。 • 硬盘 – 标准ATA/IDE接口(SCSI和USB控制器不支持；RAID控制器驱动不支持; SATA不完全支持) 最小需要64 Mb空间。 • 网卡 – 视应用环境不同而不同，对性能影响较大。

8. RouterOS的配置接口 • teminal console - PS/2或USB键盘和VGA显示卡进行控制 • Serial console – 任何 RS232异步串口，串口默认设置为9600bit/s, 8数据位, 1停止位, no parity, hardware (RTS/CTS) flow control。 • Telnet – telnet服务默认运行在23TCP端口 • SSH - SSH (安全shell) 服务默认运行在22 TCP端口 • MAC Telnet - MikroTik MAC Telnet协议被默认启用在类以太网卡接口。 • Winbox –实现在Windows下的图形界面管理

9. RouterOS的安装 • 演示环境 VMware6.5 RouterOS2.96破解版 • 开始演示 • 模块选择

10. RouterOS的安装

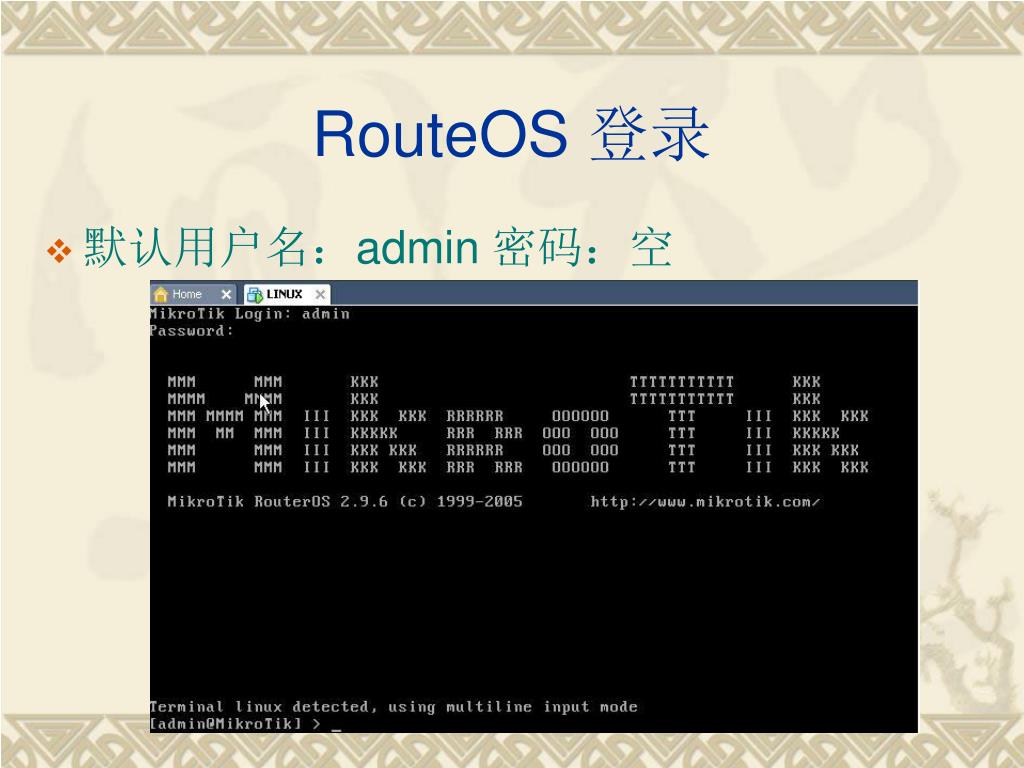

11. RouteOS 登录 • 默认用户名：admin 密码：空

12. RouteOS命令 • password – 修改密码 • undo – 撤销以前的操作 • port/ -- 串口控制 • import – 运行导入的配置脚本 • snmp/ -- SNMP 设置 • user/ -- 用户管理 • file/ -- 路由器本地文件存储 • system/ -- 系统信息和应用程序 • queue/ -- 带宽管理 • log/ -- 系统日志 • quit – 退出控制台 • radius/ -- Radius 客户端设置 • certificate/ -- 授权管理 • special-login/ -- 特殊登录用户 • redo – 返回以前执行的操作 • driver/ -- 驱动管理 • ping – ping 命令 • setup – 做基本的系统设置 • interface/ -- 接口配置

13. RouteOS命令 • arp/ -- ARP 项目管理 • upnp/ -- UPNP 管理 • dns/ -- DNS 设置 • address/ -- 地址管理 • accounting/ -- 传输记录 • the-proxy/ -- • vrrp/ -- 虚拟路由冗余协议 • pool/ -- IP 地址池 • packing/ -- 数据包封装设置 • neighbor/ -- 邻居 • tool/ -- 诊断工具 • ppp/ -- 点对点协议 • routing/ -- 各种路由协议设置 • route/ -- 路由管理 • firewall/ -- 防火墙管理 • ip/ -- IP 选项 • export -- 导出脚本 • service/ -- IP 服务 • socks/ -- SOCKS 4 代理

14. RouteOS命令 • route/ -- 路由管理 • firewall/ -- 防火墙管理 • dhcp-client/ -- DHCP 客户端设置 • dhcp-relay/ -- DHCP 中继设置 • dhcp-server/ -- DHCP 服务设置 • hotspot/ -- HotSpot 管理 • ipsec/ -- IP 安全设置 • web-proxy/ -- HTTP 代理 RouterOS的命令结构和Linux的命令结构很相似。一系列命令就是一个目录，目录下是该系列命令的子命令。命令提示符为当前所在命令系的名称。以“..”返回上级命令，“/”返回到根目录。也支持相对路径。

15. Interface 命令系列 • 进入interface命令接口（/interface） • 显示接口信息（print） • 启动接口（enable 接口号）

16. Ip address命令系列 • 给接口添加一个IP地址 /ip address add address IP地址/掩码 interface 接口名 在配置IP 地址中，配置‘address’和‘netmask’参数时，在许多事例中你可以将IP 地址和子网掩码一起定义，也可以将子网掩码单独定义，以下几种方式是相同的 1.>/ip address ip address>add address 192.168.0.111/24 interface ether1 2.>/ip address add address 192.168.0.111/24 interface ether1 3.>/ip address add address 192.168.0.111 netmask 255.255.255.0 interface ether1

17. Setup命令配置

18. 利用Winbox图形界面进行配置 • 在配好RouteOS的ether1接口后，在windows IE 地址栏里输入ether1的IP地址192.168.0.111来下载WinBox。如图：

19. 利用Winbox图形界面进行配置 运行winbox并登录

20. 利用Winbox图形界面进行配置

21. 实例讲解 • 基本配置 • 地址伪装 • 端口映射 • 带宽管理 • 双线出口配置

22. 路由的基本配置 • 先利用RouterOS配置一个最基本的网络路由。拓扑图如下：

23. 基本配置 • 为了容易区别，先更改端口名

24. 基本配置 • Lan口IP地址已经设置好了，下面配置wan1口的地址。

25. 基本配置 • 再配置默认路由

26. 基本配置 • 如果配置的网关和接口不在同一网段，将不能识别端口

27. 基本配置 • 这时候如果windows的网关为192.168.0.111，那么就可以从windows ping 通60.191.18.6这个端口了。

28. IP地址伪装 • 做完以上步骤，我们将还不能访问公网。除非你的ISP会在网关上专门为你做一条路由，对所有的192.168.0.0/24地址段的访问均指向60.191.18.6这一地址，否则你是无法访问公网的。所以接下来我们要进行地址伪装，也就是通常说的NAT,让私网中所有192.168.0.X的地址从公网出去都是60.191.18.6地址

29. IP地址伪装 你也可以指定源地址范围，本例中可以如下命令： Add chain=srcnat src-address=192.168.0.0/24 action=masquerade out-interface=WAN1

30. 端口映射 • 现在我在上例的私网中添加了一台web服务器，在80端口上提供web服务。拓扑图如下：

31. 端口映射 命令解释：把所有目的地址是60.191.18.6:80的tcp包的目的地址转换成192.168.0.4

32. 带宽管理 • 限制LAN 内主机192.168.0.8 的下行带宽为2M 和上行带宽为512kbps:

33. 双线接入配置 • 策略路由(电信网通双线)

34. 策略路由(电信网通双线) • 为了便于区分，先把两个WAN口重新命名一下

35. 策略路由(电信网通双线) • 添加网通端口的ip地址

36. 策略路由(电信网通双线) • 添加网通路由（从网上下载一个网通路由表），利用ftp上传到routeros上，利用routeros的import命令导入路由表

37. 策略路由(电信网通双线)

38. 双线接入配置 • 负载均衡(基于NTH)

39. 基于NTH的负载均衡 • 首先设置三个网卡的ip地址 ip address>add address 192.168.0.111/24 int lan ip address>add address 60.191.18.5/24 int wan1 ip address>add address 122.226.141.5/24 int wan1 • 标记链接和路由 ip firewall mangle>add chain=pre-routing in-interface=lan connection-state=new action=mark-connect new-connection-mark=first nth=1,1,0 passthrough=yes ip firewall mangle>add chain=pre-routing in-interface=lan connect-mark=first action=mark-routing new-routing-mark=first passthrough=no

40. 基于NTH的负载均衡 ip firewall mangle>add chain=pre-routing in-interface=lan connection-state=new action=mark-connection new-connect-mark=second nth=1,1,1 passthrough=yes ip firewall mangle>add chain=pre-routing in-interface=lan connection-mark=second action=mark-routing new-routing-mark=second passthrough=no • 设置路由 ip route>add dst-address=0.0.0.0/0 gateway=60.191.18.1 scope=255 target-scope=10 routing-mark=first ip route>add dst-address=0.0.0.0/0 gateway=122.226.141.1 scope=255 target-scope=10 routing-mark=second ip route>add dst-address=0.0.0.0/0 gateway=60.191.18.1 scope=255 target-scope=10

41. 基于NTH的负载均衡 • 配置ip伪装（srcnat） ip firewall nat>add chain=srcnat action=src-nat connection-mark=first to-addresses=60.191.18.5 to-ports=0-65535 ip firewall nat>add chain=srcnat action=src-nat connection-mark=second to-addresses=122.226.141.5 to-ports=0-65535

42. 系统管理 • 系统备份（/system backup save name=) • 系统通过备份文件还原（/system backup load name=) • 导出配置 • 导入配置 • 系统复位
