Workgroup مفاهيم شبكه هاي

Network+ ، درس اول ، بخش CCNA دوره آموزشي. مشکلات و معایب :. وجود LSD و عدم وجود Login بصورت متمرکز. Workgroup مفاهيم شبكه هاي. 2. عدم وجود مدیریت متمرکز. 3. پایین بودن سطح امنیت اطلاعات. مزایا :. حذف کردن اطلاعات از درایو C ممنوع. راه اندازی آسان شبکه.

vaughan
Télécharger la présentation

Workgroup مفاهيم شبكه هاي

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

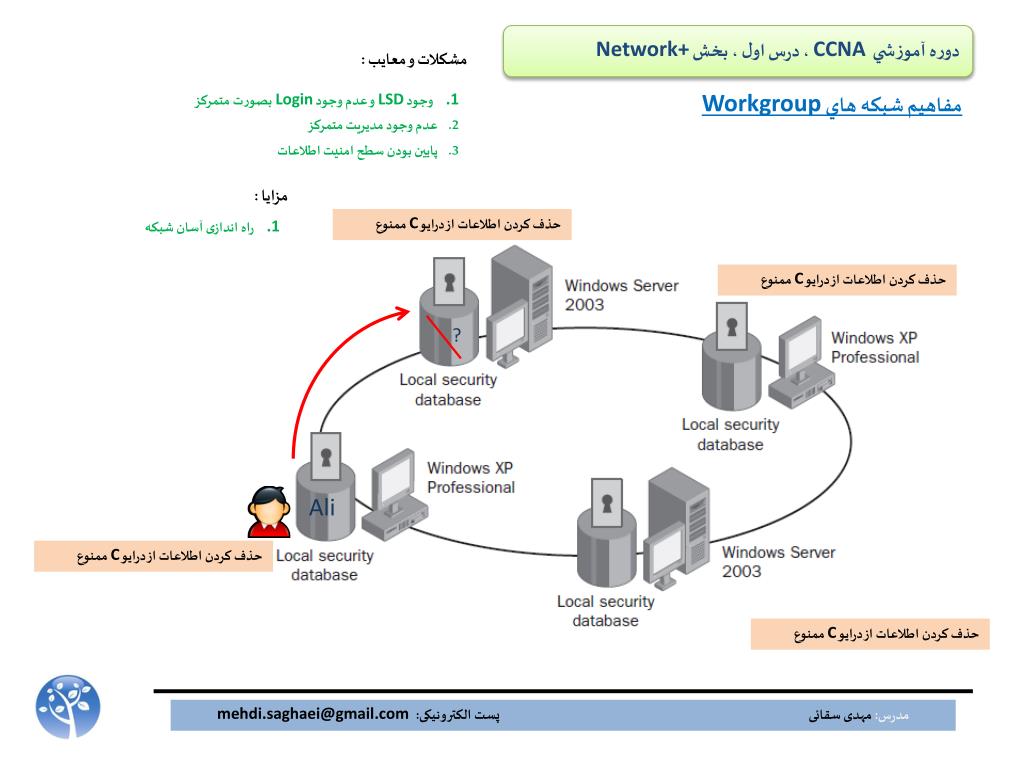

  1. Network+ ، درس اول ، بخش CCNAدوره آموزشي مشکلات و معایب : وجود LSD و عدم وجود Login بصورت متمرکز Workgroupمفاهيم شبكه هاي 2. عدم وجود مدیریت متمرکز 3. پایین بودن سطح امنیت اطلاعات مزایا : حذف کردن اطلاعات از درایو C ممنوع راه اندازی آسان شبکه حذف کردن اطلاعات از درایو C ممنوع ? Ali حذف کردن اطلاعات از درایو C ممنوع حذف کردن اطلاعات از درایو C ممنوع مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  2. Network+ ، درس دوم ، بخش CCNAدوره آموزشي مزایا : عدم وجود LSD و امکان Login بصورت متمرکز Domainمفاهيم شبكه هاي 2. وجود مدیریت متمرکز 3. بالا بودن سطح امنیت اطلاعات مشکلات و معایب : حذف کردن اطلاعات از درایو C ممنوع حذف کردن اطلاعات از درایو C ممنوع حذف کردن اطلاعات از درایو C ممنوع راه اندازی و آماده سازی شبکه OK Ali Ali درخواست ورود به شبکه Hossein مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  3. Network+ ، درس سوم ، بخش CCNAدوره آموزشي OSI آشنایی با لایه های Application Presentation Session Transport Ali Hossein Network خواندن ایمیل در برنامه کاربردی و ... نگارش ایمیل در برنامه کاربردی و ... Data Link Physical تایید برقرار بودن ارتباط درخواست برقراری ارتباط Text Text Eth IP 1 0 0 1 1 1 0 1 0 1 1 0 FCS Eth Eth IP 1 0 0 1 1 1 0 1 0 1 1 0 FCS Eth TCP TCP Data Data Header Trailer Header Trailer مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  4. Network+،درس چهارم، بخش CCNAدوره آموزشي IPآشنایی با آدرس های Internet Protocol : V4 = 32 bit , Decimal(نسخه 4) یک آدرس عددی است که در شبکه به هر کامپیوتر بصورتIPآدرس منحصر بفرد و غیر تکراری اختصاص داده می شود و مبنای شناسایی هر سیستم در داخل شبکه می باشد. IPv4آشنایی با قوانین V6 = 128 bit , Hex (نسخه 6) 10 . 0 . 0 . 1 1. هیچ آدرسی نمی تواند با عدد صفر ، آغاز شود. 2. حداکثر ارزش عددی داخل هر Octet ، 255 خواهد بود. 00001010 . 00000000 . 00000000 . 000000001 3. هیچ آدرسی نمی تواند با عدد 127 شروع شود. این آدرس رزرو شده است. Octet 4. در هنگام اختصاص آدرس به یک سیستم ، ارزش همه بخشهای مربوط به Host نمی تواند 255 باشد. 0 . 0 . 0 . 1 255.255.255.255 127.X.X.X  0 0 0 0 0 0 0 0 0 مبنای 2 (باینری) 1 1 1 1 1 1 1 1 255 128 64 32 16 8 4 2 1 دَه دَهی (دِسیمال) مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  5. Network+،درس پنجم ، بخش CCNAدوره آموزشي IPآشنایی با آدرس های شماره و تعداد شبکه Net ID IP IPv4آشنایی با ساختار داخلی Host ID شماره و تعداد کامپیوترهای موجود در هر شبکه IPv4آشنایی با کلاس های Host ID Net ID A) 1 . 0 . 0 . 1 -----> 126 . 255 . 255 . 255 1 1 . 0 . 1 . 1 . 1 . 1 . 1 1 . 0 . 0 . 1 1 . 2 1 . 1 . 2 2 1 . 3 1 . 1 . 3 3 2 . X 2 . 2 . X 3 . X 3 . 3 . X 1 . 0 . 0 . 255 1 . 0 .255.255 1 . 255.255.255 مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  6. Network+،درس پنجم ، بخش CCNAدوره آموزشي IPآشنایی با آدرس های شماره و تعداد شبکه Net ID IP IPv4آشنایی با ساختار داخلی Host ID شماره و تعداد کامپیوترهای موجود در هر شبکه IPv4آشنایی با کلاس های Host ID Net ID A) 1 . 0 . 0 . 1 -----> 126 . 255 . 255 . 255 126 عدد شبکه منهای 2 یا 2 بتوان 24 منهای 2 عدد سیستم در هر شبکه256 * 256 * 256 ؟ ؟ 2 3 1 1 126 . 1 . 1 . 1 . 1 . 1 . 1 . 0 . 1 . 1 . 1 . 1 . 1 . 1 . 1 . 1 1 . 0 . 0 . 1 1 . 1 . 2 1 . 1 . 2 1 . 2 1 . 1 . 2 1 . 1 . 2 2 1 . 1 . 3 1 . 1 . 3 1 . 3 1 . 1 . 3 1 . 1 . 3 3 2 . 2 . X 2 . 2 . X 2 . X 2 . 2 . X 2 . 2 . X 3 . 3 . X 3 . 3 . X 3 . X 3 . 3 . X 3 . 3 . X 1 . 0 . 0 . 255 2 . 255.255.255 3 1 . 0 .255.255 . 255.255.255 1 . 255.255.255 126 . 255.255.255 مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  7. Network+،درس پنجم ، بخش CCNAدوره آموزشي IPآشنایی با آدرس های شماره و تعداد شبکه Net ID IP IPv4آشنایی با ساختار داخلی Host ID شماره و تعداد کامپیوترهای موجود در هر شبکه IPv4آشنایی با کلاس های Host ID Net ID A) 1 . 0 . 0 . 1 -----> 126 . 255 . 255 . 255 126 عدد شبکه منهای 2 یا 2 بتوان 24 منهای 2 عدد سیستم در هر شبکه256 * 256 * 256 ؟ ؟ در هنگام اختصاص آدرس به یک سیستم ، ارزش همه بخشهای مربوط به Host نمی تواند 255 باشد. 254 1 . 255 . 255 . 255 00000000 = 0 00000001 .11111111 . 11111111 . 11111111 11111111 = 255 مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  8. Network+،درس پنجم ، بخش CCNAدوره آموزشي IPآشنایی با آدرس های شماره و تعداد شبکه Net ID IP IPv4آشنایی با ساختار داخلی Host ID شماره و تعداد کامپیوترهای موجود در هر شبکه IPv4آشنایی با کلاس های Net ID Host ID B) 128. 0 . 0 . 1 --------> 191. 255 . 255 . 255 191 منهای 128 = 63 × 256 عدد شبکه منهای 2 یا 2 بتوان 16منهای 2 عدد سیستم در هر شبکه256 * 256 Net ID Host ID C) 192. 0 . 0 . 1 --------> 223. 255 . 255 . 255 223منهای192 (31) × 256 × 256 عدد شبکه منهای 2 یا 2 بتوان 8 منهای 2 عدد سیستم در هر شبکه256 مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  9. Network+،درس پنجم ، بخش CCNAدوره آموزشي IPآشنایی با آدرس های شماره و تعداد شبکه Net ID IP IPv4آشنایی با ساختار داخلی Host ID شماره و تعداد کامپیوترهای موجود در هر شبکه IPv4آشنایی با کلاس های Group ID D) 224. 0 . 0 . 1 --------> 239. 255 . 255 . 255 شناخته می شود ...Multicastاین آدرس که با عنوان آدرس گروهی یا Loopback Address 127. 0 . 0 . 1 --------> 127. 255 . 255 . 255 این آدرس بعنوان آدرس IPقابل اختصاص به سیستم نمی باشد و کاربرد اصلی آن ... مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  10. Network+ ، درس ششم، بخش CCNAدوره آموزشي IPv4انواع ارتباط های شبکه در بستر Unicast ارتباط مستقیم یک سیستم با سیستم مورد نظر Multicast ارتباط یک گروه خاص از سیستم ها با یکدیگر Broadcast ارتباط یک سیستم با همه سیستم های موجود در شبکه Ali مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  11. Network+ ، درس نهم، بخش CCNAدوره آموزشي بصورت اتوماتیکIPفرایند اختصاص آدرس 1. DHCP Discover (Broadcast) + MAC Address Client 2. DHCP Offer (10.0.0.1) (MAC Broadcast) 3. DHCP Request (10.0.0.1) DHCP Server 4. DHCP Acknowledgment 10.0.0.1 Lease Duration (1 Day) Scope: 10.0.0.1  10.0.0.100 مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  12. ، درس چهاردهم CCNAدوره آموزشي بررسی سخت افزارهای شبکه Communication Devices Cables Data-Link Address Resolution Protocol (ARP) آیا آدرس MAC مقصد در پکت وجود دارد؟ NICs خیــــــر Physical این پکت متعلق به کیست؟ Hub Bridge Switch Communication Devices : Router Access Point OK IP: 10.0.0.1 MAC: 001c.25A7.64E9 IP: 10.0.0.2 MAC: 001c.54B2.65AC IP: 10.0.0.3 MAC: 001c.2DC4.A9E2 Ping 10.0.0.3 مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  13. ، درس پانزدهم CCNAدوره آموزشي Cat 5, 100 meters , 100 mbps , RJ45 بررسی سخت افزارهای شبکه (کابل ها و تجهیزات اتصال دهنده) Cables : Cat 6, 100 meters , 1000 mbps , RJ46 سیم لخت کن LAN Tester آچار شبکه RJ 45 Cat 5 مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  14. ، درس پانزدهم CCNAدوره آموزشي Wired بررسی سخت افزارهای شبکه (کارت های شبکه) NICs: Ethernet 10 mbps Fast Ethernet 100 mbps Gigabit Ethernet 1000 mbps Fiber Optic Interface Cards Wirless 54 mbps 108 mbps 320 mbps مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  15. ، درس شانزدهم CCNAدوره آموزشي بررسی استانداردهای کابل کشی و موارد استفاده آنها انواع استانداردهای کلی کابل کشی مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  16. ، درس شانزدهم CCNAدوره آموزشي بررسی استانداردهای کابل کشی و موارد استفاده آنها انواع استانداردهای کلی کابل کشی مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  17. ، درس شانزدهم CCNAدوره آموزشي بررسی استانداردهای کابل کشی و موارد استفاده آنها انواع استانداردهای کلی کابل کشی Straight-Through T568B Cross-Over T568B مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  18. ، درس نوزدهمCCNAدوره آموزشي Invalid IP Addresses: Subnettingزیرشبکه سازی - 10.0.0.1  10.255.255.255 از جهت محدوده عملکردIPبررسی انواع آدرس های 172.16.0.1  172.31.255.255 192.168.0.1  192.168.255.255 Telco (Internet) From: 200.200.200.1 192.168.0.1 To: 200.200.200.1 ISP 192.168.0.2 192.168.0.3 192.168.0.4 مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  19. ، درس نوزدهمCCNAدوره آموزشي آدرس های Valid آدرسهایی هستند که در اینترنت ثبت شده و در سراسر جهان معتبر هستند. اگر شما یکی از این آدرسها را به رایانه خود اختصاص دهید ... Subnettingزیرشبکه سازی - مشتری شماره 1 بانک با 6000 کامپیوتر در سراسر کشور از جهت محدوده عملکردIPبررسی انواع آدرس های چه آدرسهایی هستند؟Validآدرس های Telco (Internet) 175.14.0.1/16 مشتری شماره 2 شرکت خصوصی با 2000 کامپیوتر ISP Ping 175.14.0.200 مشتری شماره 3 شرکت خصوصی با 54 کامپیوتر مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  20. ، درس نوزدهمCCNAدوره آموزشي Subnettingزیرشبکه سازی - 175.14.0.1  175.14.25.254 /16 مشتری شماره 1 بانک با 6000 کامپیوتر در سراسر کشور نیاز داریم؟Subnettingچرا به 175.14.x.x Telco (Internet) 175.14.0.0 /16 175.14.26.1  175.14.35.254/16 175.14.0.0 /16 مشتری شماره 2 شرکت خصوصی با 2000 کامپیوتر 175.14.x.x ISP مشتری شماره 3 شرکت خصوصی با 54 کامپیوتر 175.14.x.x 255.255.0.0 175.14.36.1  175.14.36.53/16 مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  21. ، درس نوزدهمCCNAدوره آموزشي Subnettingزیرشبکه سازی - شماره شبکه (Net ID) شماره کامپیوتر(Host ID) 175 . 14 . 0 . 0 /16 برای حل مشکل جه کنیم؟ شماره زیرشبکه(Subnet) Subnettingروش اجرای 175 . 14 . 00000000.00000000 175 . 14 . 0 . 0 /16 19 زیرشبکه احتیاج داریم 175 . 14 . 0 . 0 255 . 255 . 0 . 0 New Subnet Mask: 2 به توان ؟= 19 (زیرشبکه) Max of Subnets: 255 . 255 . 00000000 . 00000000 Max of Hosts in each Subnet: 2 به توان 4 = 16 Broadcast Address for NetID: 255 . 255 . 11111000. 00000000 Subnet Numbers: 2 به توان 5= 32 Valid IP Addresses: 255 . 255 . 248. 0 مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  22. ، درس نوزدهمCCNAدوره آموزشي Subnettingزیرشبکه سازی - 175 . 14 . 0 . 0 /16 19 زیرشبکه احتیاج داریم برای حل مشکل جه کنیم؟ New Subnet Mask: 255 . 255 . 248. 0 Subnettingروش اجرای Max of Subnets: 32 Max of Hosts in each Subnet: 2046 255 . 255 . 11111000. 00000000 Broadcast Address for NetID: 175.14.255.255 /16 Subnet Numbers: 0 8 16 24 32 40 48 56 64  248 2 به توان 5= 32 (2 به توان 11) منهای 2= 2046 Valid IP Addresses: 255 . 255 . 11111000. 00000000 255 . 255 . 11111000. 00000000 175 . 14 . 0 . 0 /21 00000 000 01001 000 175 . 14 . 72 . 0 /21 175 . 14 . 80 . 0 /21 00001 000 175 . 14 . 8 . 0 /21 01010 000 00010 000 175 . 14 . 16 . 0 /21 01011 000 175 . 14 . 88 . 0 /21 00011 000 175 . 14 . 24 . 0 /21 01100 000 175 . 14 . 96. 0 /21 00100 000 175 . 14 . 32 . 0 /21 01101 000 175 . 14 .104 .0 /21 00101 000 175 . 14 . 40 . 0 /21 00110 000 175 . 14 . 48 . 0 /21 00111 000 175 . 14 . 56 . 0 /21 11111 000 175 . 14 .248 .0 /21 01000 000 175 . 14 . 64 . 0 /21 مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  23. ، درس نوزدهمCCNAدوره آموزشي Subnettingزیرشبکه سازی - 175 . 14 . 0 . 0 /16 19 زیرشبکه احتیاج داریم برای حل مشکل جه کنیم؟ New Subnet Mask: 255 . 255 . 248. 0 Subnettingروش اجرای Max of Subnets: 32 Max of Hosts in each Subnet: 2046 Broadcast Address for NetID: 175.14.255.255 /16 Subnet Numbers: 0 8 16 24 32 40 48 56 64  248 Valid IP Addresses: 255 . 255 . 11111000. 00000000 175 . 14 . 0 . 0 /21 00000 000 175 . 14 . 0 . 00000001 175 . 14 . 0 . 1 175 . 14 . 0 . 0 /21 175 . 14 . 8 . 0 /21 175 . 14 . 0 . 11111111 175 . 14 . 16 . 0 /21 175 . 14 . 7 . 11111110 175 . 14 . 7 . 254 مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  24. ، درس نوزدهمCCNAدوره آموزشي Subnettingزیرشبکه سازی - 175 . 14 . 0 . 0 /16 19 زیرشبکه احتیاج داریم برای حل مشکل جه کنیم؟ New Subnet Mask: 255 . 255 . 248. 0 Subnettingروش اجرای Max of Subnets: 32 Max of Hosts in each Subnet: 2046 Broadcast Address for NetID: 175.14.255.255 /16 Subnet Numbers: 0 8 16 24 32 40 48 56 64  248 Valid IP Addresses: 255 . 255 . 11111000. 00000000 175 . 14 . 8 . 0 /21 00000 000 175 . 14 . 8 . 00000001 175 . 14 . 8 . 1 175 . 14 . 0 . 0 /21 175 . 14 . 8 . 0 /21 175 . 14 . 8 . 11111111 175 . 14 . 16 . 0 /21 175 . 14 . 15 . 11111110 175 . 14 . 15 . 254 مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  25. ، درس نوزدهمCCNAدوره آموزشي Subnettingزیرشبکه سازی - 175 . 14 . 0 . 0 /16 19 زیرشبکه احتیاج داریم Subnettingروش اجرای New Subnet Mask: 255 . 255 . 248. 0 به کامپیوترها اختصاص دهیم؟IPکدام آدرس ها را نمی توانیم بعنوان آدرس Max of Subnets: 32 Max of Hosts in each Subnet: 2046 Broadcast Address for NetID: 175.14.255.255 /16 Subnet Numbers: 0 8 16 24 32 40 48 56 64  248 Valid IP Addresses: 175 . 14 . 0 . 0 /21 175 . 14 . 0 . 0 175 . 14 . 0 . 00000000 و 175 . 14 . 7 . 11111111 175 . 14 . 7 . 255 مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  26. ، درس نوزدهمCCNAدوره آموزشي Subnettingزیرشبکه سازی - 175 . 14 . 0 . 1 ----> 175 . 14 . 23 . 254 /21 مشتری شماره 1 بانک با 6000 کامپیوتر در سراسر کشور حل نهایی مسئله طرح شده Telco (Internet) 175.14.0.0/16 مشتری شماره 2 شرکت خصوصی با 2000 کامپیوتر 175 . 14 . 32 . 1 ----> 175 . 14 . 39 . 215 /21 ISP مشتری شماره 3 شرکت خصوصی با 54 کامپیوتر 175 . 14 . 40 . 1 ----> 175 . 14 . 40 . 54 /21 مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  27. ، درس بیستمCCNAدوره آموزشي QoSبررسی کوتاه QoSآشنایی با واحد اداری (Internet) سایت دانشجویی 1 Video Traffic www.123.com سایت دانشجویی 2 مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  28. ، درس بیستمCCNAدوره آموزشي QoSبررسی کوتاه (از دست رفتن پکت)Loss(اختلاف تاخیر) ، Jitter (تاخیر) ، Delayمانند: QoSآشنایی با برخی عناصر مهم Delay (تاخیر) مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  29. ، درس بیستمCCNAدوره آموزشي QoSبررسی کوتاه (از دست رفتن پکت)Loss(اختلاف تاخیر) ، Jitter (تاخیر) ، Delayمانند: QoSآشنایی با برخی عناصر مهم Jitter(اختلاف تاخیر) 2 ثانیه 4 ثانیه 6 ثانیه مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com

  30. ، درس بیستمCCNAدوره آموزشي QoSبررسی کوتاه (از دست رفتن پکت)Loss(اختلاف تاخیر) ، Jitter (تاخیر) ، Delayمانند: QoSآشنایی با برخی عناصر مهم 1. سرعت پردازش اطلاعات 2. مقدار حافظه RAM Packet Loss (از دست رفتن پکت) 1. میزان ظرفیت صف خروجی 2. سرعت کارت شبکه خروجی 3. سرعت رسانه ارسال اطلاعات 4. میزان تراکم در مقصد 1. سرعت رسانه دریافت اطلاعات 2. سرعت کارت شبکه ورودی 3. میزان تراکم در کارت شبکه ورودی 4. جمع تاخیرها تا تحویل پکت به پردازشگر مدرس: مهدی سقائی پست الکترونیکی: mehdi.saghaei@gmail.com
