  1. Bluetooth Auto Projekt 2007 Von: Sascha Tippmann Christian Krieger Sascha Tippmann, Christian Krieger

  2. Einleitung • Die ersten Schritte • Kommunikation und Ansteuerung • Schaltplan BT Auto • Quellcode Tiny in Bascom • Quellcode Windows GUI • Abschliessend Sascha Tippmann, Christian Krieger

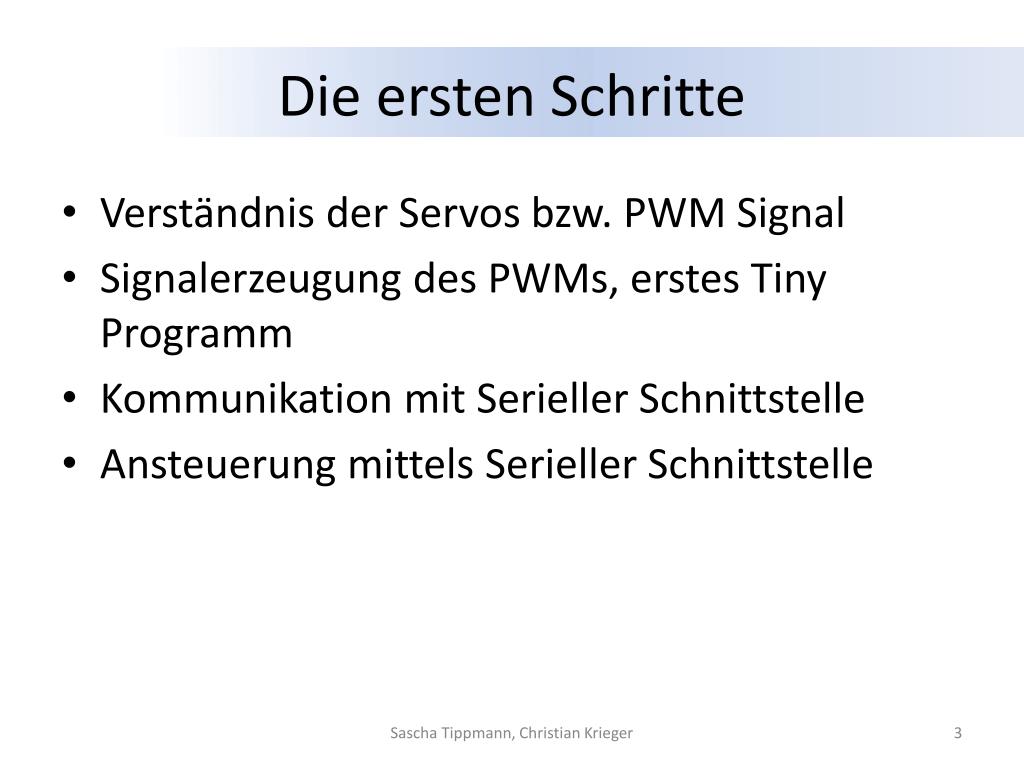

  3. Die ersten Schritte • Verständnis der Servos bzw. PWM Signal • Signalerzeugung des PWMs, erstes Tiny Programm • Kommunikation mit Serieller Schnittstelle • Ansteuerung mittels Serieller Schnittstelle Sascha Tippmann, Christian Krieger

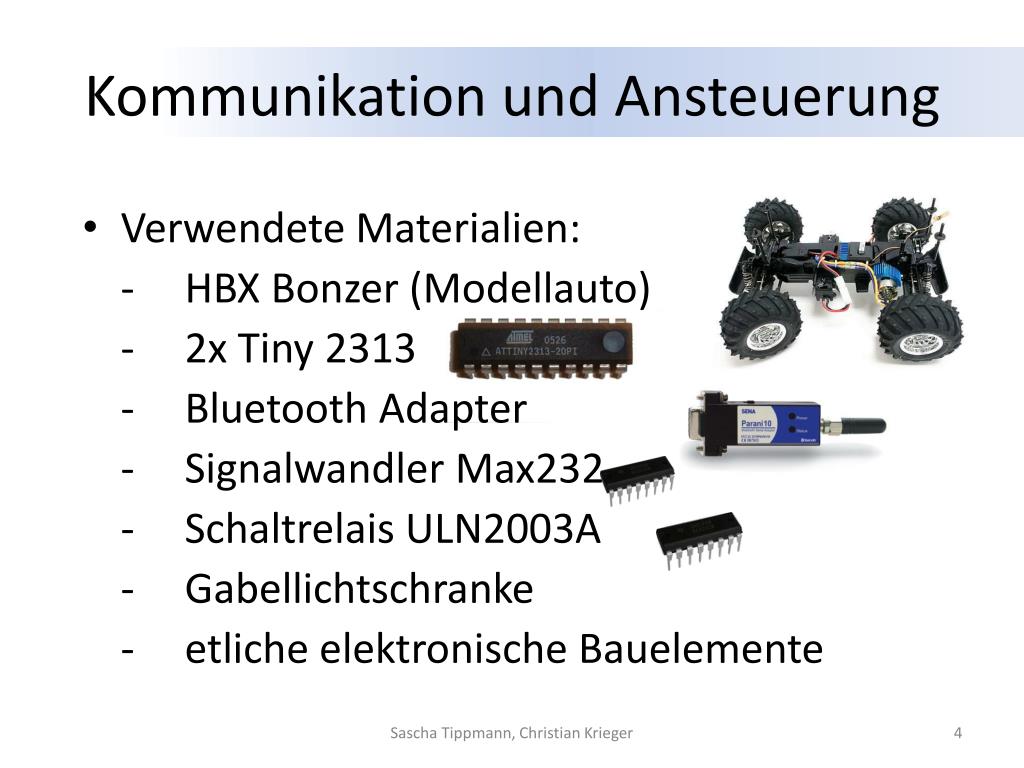

  4. Kommunikation und Ansteuerung • Verwendete Materialien: - HBX Bonzer (Modellauto) - 2x Tiny 2313 - Bluetooth Adapter - Signalwandler Max232 - Schaltrelais ULN2003A - Gabellichtschranke - etliche elektronische Bauelemente Sascha Tippmann, Christian Krieger

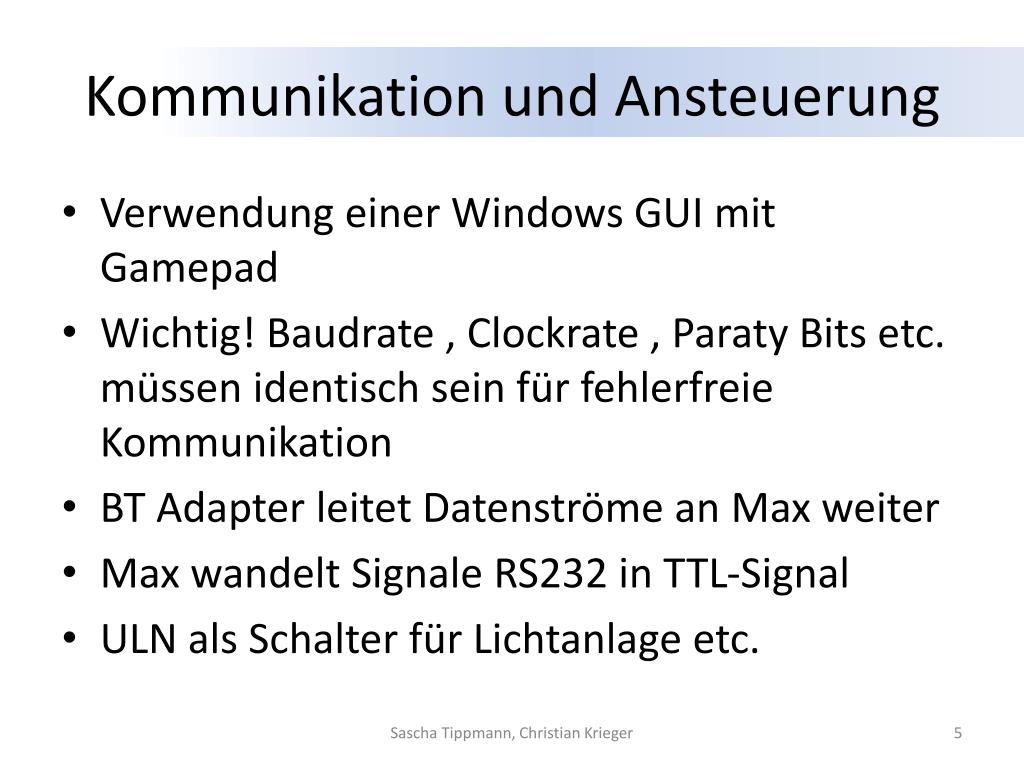

  5. Kommunikation und Ansteuerung • Verwendung einer Windows GUI mit Gamepad • Wichtig! Baudrate , Clockrate , Paraty Bits etc. müssen identisch sein für fehlerfreie Kommunikation • BT Adapter leitet Datenströme an Max weiter • Max wandelt Signale RS232 in TTL-Signal • ULN als Schalter für Lichtanlage etc. Sascha Tippmann, Christian Krieger

  6. Schaltplan BT Auto 1 Sascha Tippmann, Christian Krieger

  7. Schaltplan BT Auto 2 Sascha Tippmann, Christian Krieger

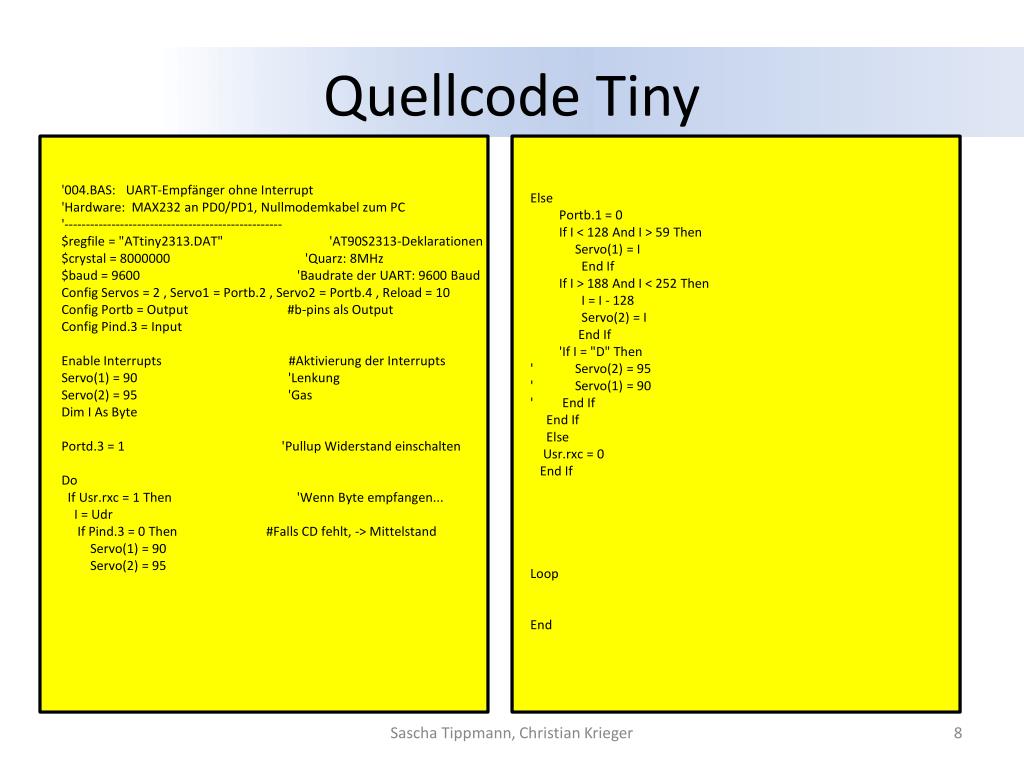

  8. Quellcode Tiny '004.BAS: UART-Empfänger ohne Interrupt 'Hardware: MAX232 an PD0/PD1, Nullmodemkabel zum PC '--------------------------------------------------- $regfile = "ATtiny2313.DAT" 'AT90S2313-Deklarationen $crystal = 8000000 'Quarz: 8MHz $baud = 9600 'Baudrate der UART: 9600 Baud ConfigServos = 2 , Servo1 = Portb.2 , Servo2 = Portb.4 , Reload = 10 ConfigPortb = Output #b-pins als Output Config Pind.3 = Input Enable Interrupts #Aktivierung der Interrupts Servo(1) = 90 'Lenkung Servo(2) = 95 'Gas Dim I As Byte Portd.3 = 1 'Pullup Widerstand einschalten Do If Usr.rxc = 1 Then 'Wenn Byte empfangen... I = Udr If Pind.3 = 0 Then #Falls CD fehlt, -> Mittelstand Servo(1) = 90 Servo(2) = 95 Else Portb.1 = 0 If I < 128 And I > 59 Then Servo(1) = I End If If I > 188 And I < 252 Then I = I - 128 Servo(2) = I End If 'If I = "D" Then ' Servo(2) = 95 ' Servo(1) = 90 ' End If End If Else Usr.rxc = 0 End If Loop End Sascha Tippmann, Christian Krieger

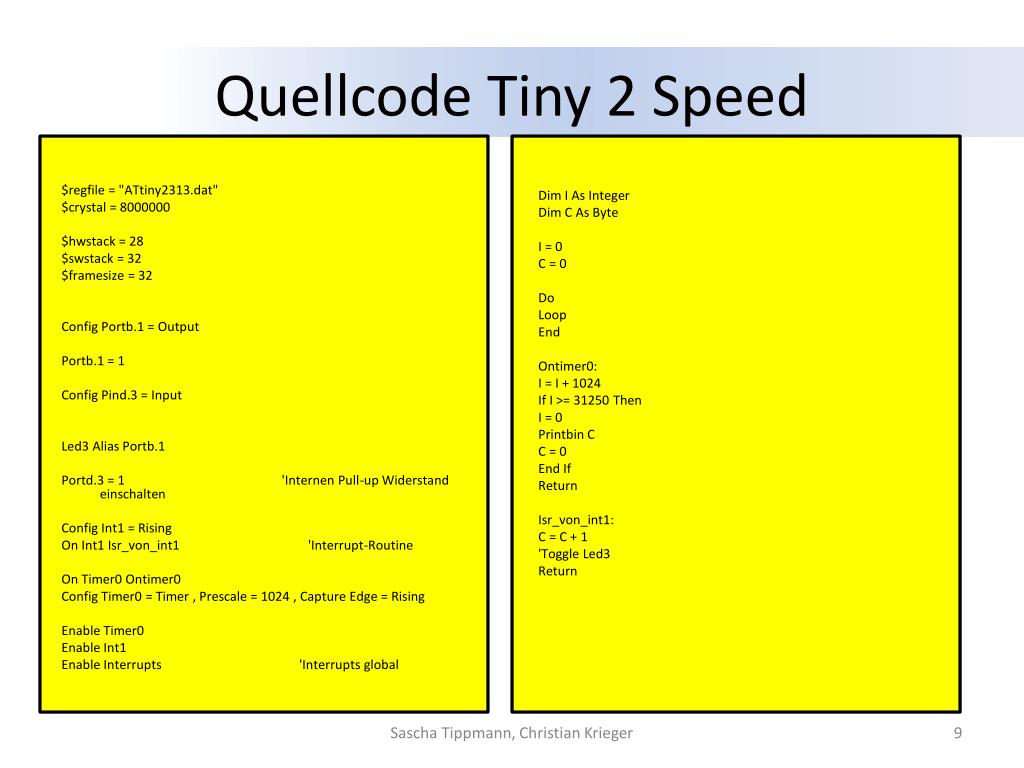

  9. Quellcode Tiny 2 Speed Dim I As Integer Dim C As Byte I = 0 C = 0 Do Loop End Ontimer0: I = I + 1024 If I >= 31250 Then I = 0 Printbin C C = 0 End If Return Isr_von_int1: C = C + 1 'Toggle Led3 Return $regfile = "ATtiny2313.dat" $crystal = 8000000 $hwstack = 28 $swstack = 32 $framesize = 32 Config Portb.1 = Output Portb.1 = 1 Config Pind.3 = Input Led3 Alias Portb.1 Portd.3 = 1 'Internen Pull-up Widerstand einschalten Config Int1 = Rising On Int1 Isr_von_int1 'Interrupt-Routine On Timer0 Ontimer0 Config Timer0 = Timer , Prescale = 1024 , Capture Edge = Rising Enable Timer0 Enable Int1 Enable Interrupts 'Interrupts global Sascha Tippmann, Christian Krieger

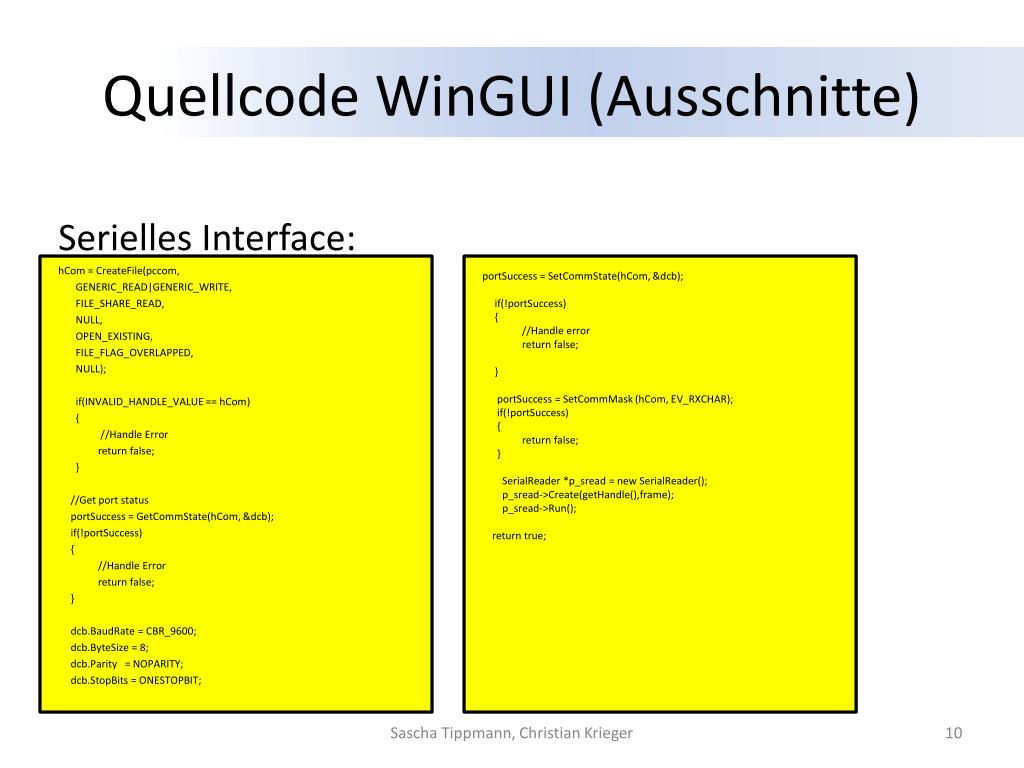

  10. Quellcode WinGUI (Ausschnitte) Serielles Interface: hCom = CreateFile(pccom, GENERIC_READ|GENERIC_WRITE, FILE_SHARE_READ, NULL, OPEN_EXISTING, FILE_FLAG_OVERLAPPED, NULL); if(INVALID_HANDLE_VALUE == hCom) { //Handle Error return false; } //Get port status portSuccess = GetCommState(hCom, &dcb); if(!portSuccess) { //Handle Error return false; } dcb.BaudRate = CBR_9600; dcb.ByteSize = 8; dcb.Parity = NOPARITY; dcb.StopBits = ONESTOPBIT; portSuccess = SetCommState(hCom, &dcb); if(!portSuccess) { //Handle error return false; } portSuccess = SetCommMask (hCom, EV_RXCHAR); if(!portSuccess) { return false; } SerialReader *p_sread = new SerialReader(); p_sread->Create(getHandle(),frame); p_sread->Run(); return true; Sascha Tippmann, Christian Krieger

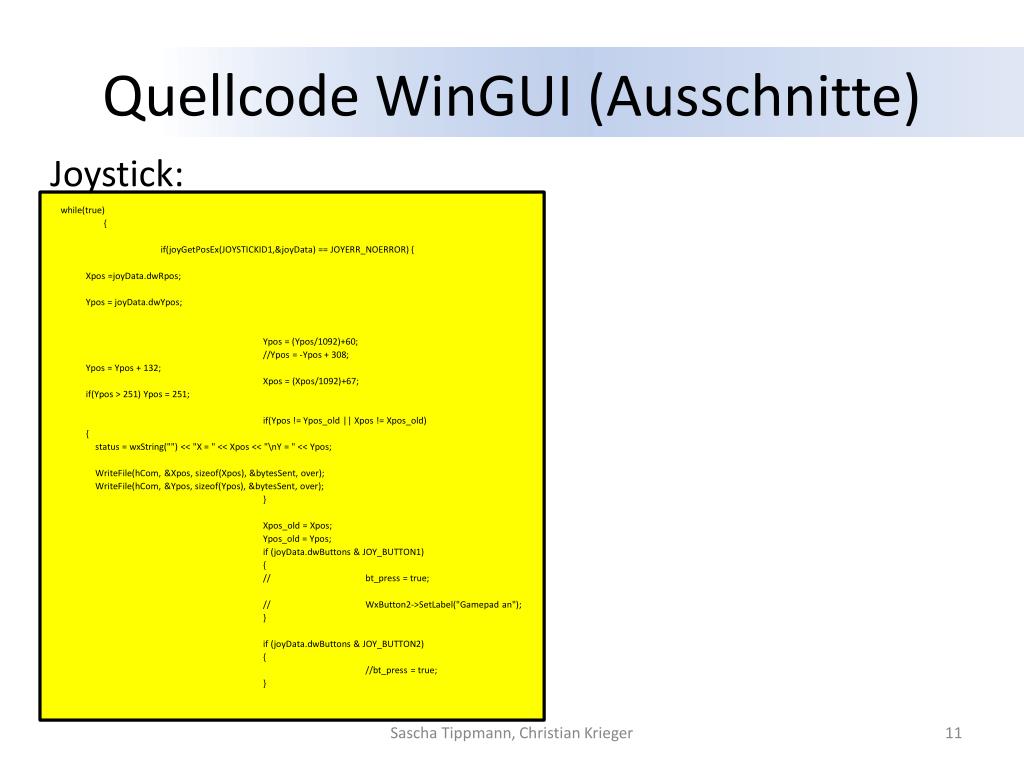

  11. Quellcode WinGUI (Ausschnitte) Joystick: while(true) { if(joyGetPosEx(JOYSTICKID1,&joyData) == JOYERR_NOERROR) { Xpos =joyData.dwRpos; Ypos = joyData.dwYpos; Ypos = (Ypos/1092)+60; //Ypos = -Ypos + 308; Ypos = Ypos + 132; Xpos = (Xpos/1092)+67; if(Ypos > 251) Ypos = 251; if(Ypos != Ypos_old || Xpos != Xpos_old) { status = wxString("") << "X = " << Xpos << "\nY = " << Ypos; WriteFile(hCom, &Xpos, sizeof(Xpos), &bytesSent, over); WriteFile(hCom, &Ypos, sizeof(Ypos), &bytesSent, over); } Xpos_old = Xpos; Ypos_old = Ypos; if (joyData.dwButtons & JOY_BUTTON1) { // bt_press = true; // WxButton2->SetLabel("Gamepad an"); } if (joyData.dwButtons & JOY_BUTTON2) { //bt_press = true; } Sascha Tippmann, Christian Krieger

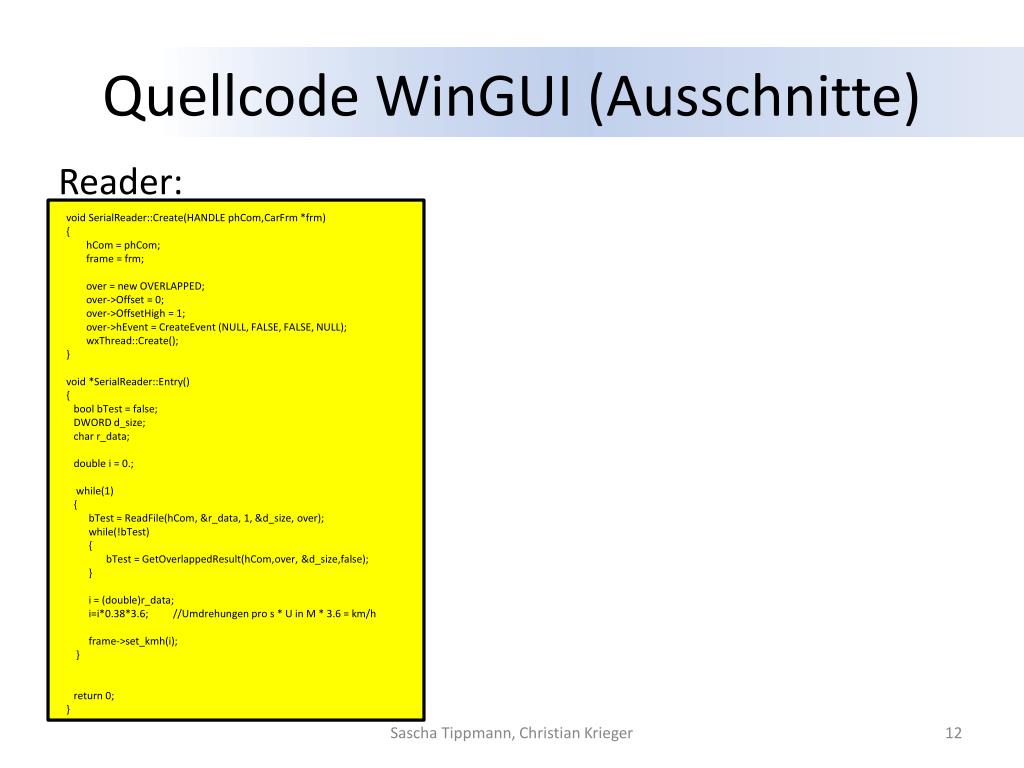

  12. Quellcode WinGUI (Ausschnitte) Reader: voidSerialReader::Create(HANDLE phCom,CarFrm *frm) { hCom = phCom; frame = frm; over = new OVERLAPPED; over->Offset = 0; over->OffsetHigh = 1; over->hEvent = CreateEvent (NULL, FALSE, FALSE, NULL); wxThread::Create(); } void *SerialReader::Entry() { boolbTest = false; DWORD d_size; charr_data; double i = 0.; while(1) { bTest = ReadFile(hCom, &r_data, 1, &d_size, over); while(!bTest) { bTest = GetOverlappedResult(hCom,over, &d_size,false); } i = (double)r_data; i=i*0.38*3.6; //Umdrehungen pro s * U in M * 3.6 = km/h frame->set_kmh(i); } return 0; } Sascha Tippmann, Christian Krieger

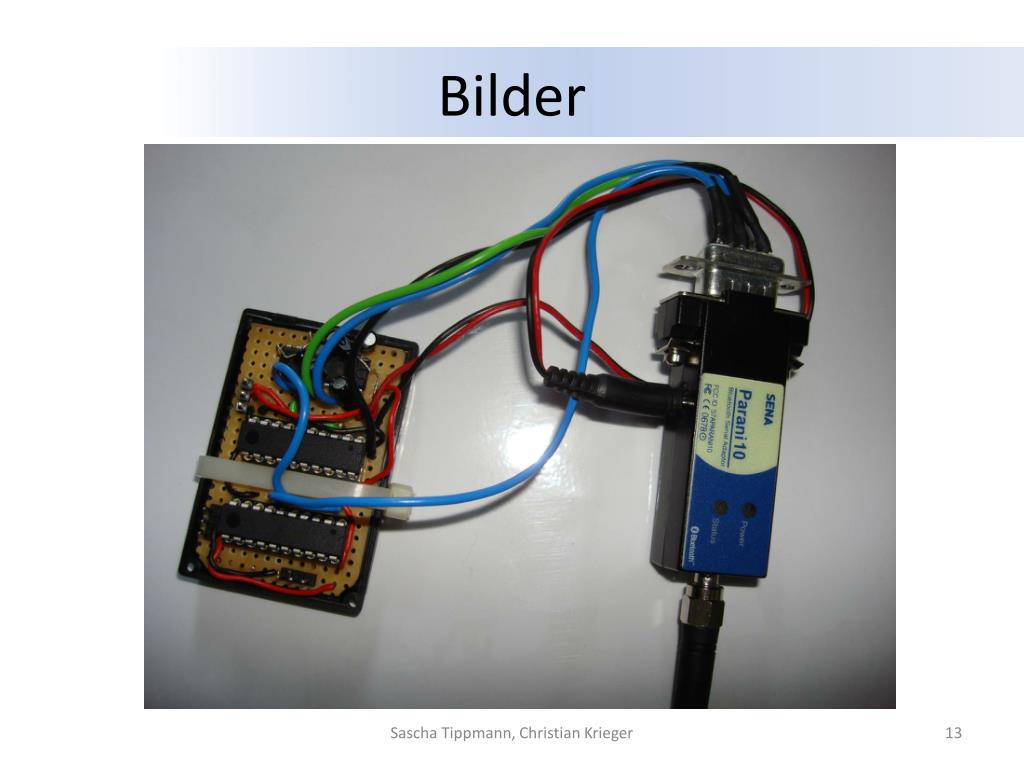

  13. Bilder Sascha Tippmann, Christian Krieger

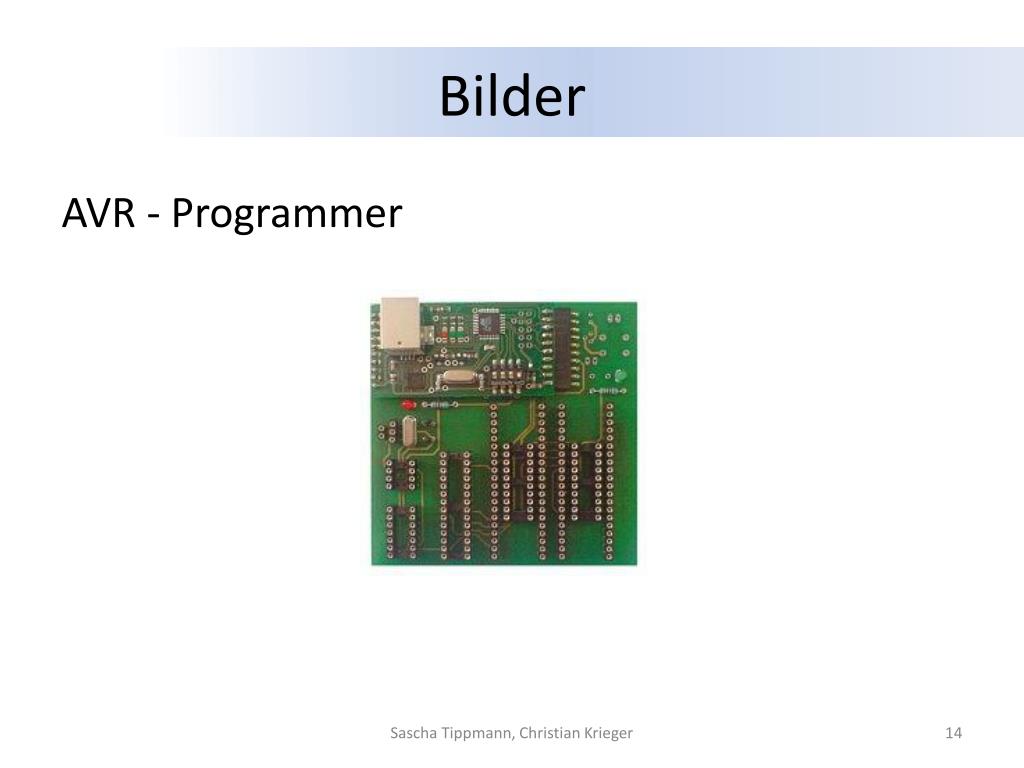

  14. Bilder AVR - Programmer Sascha Tippmann, Christian Krieger

  15. Video Sascha Tippmann, Christian Krieger

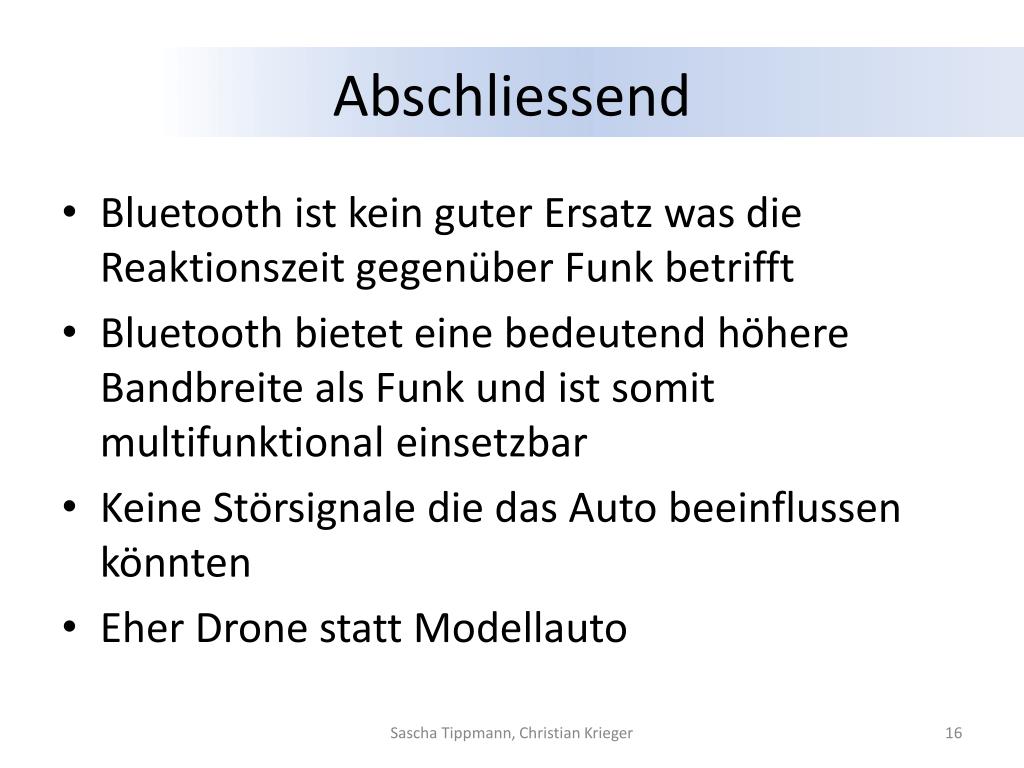

  16. Abschliessend • Bluetooth ist kein guter Ersatz was die Reaktionszeit gegenüber Funk betrifft • Bluetooth bietet eine bedeutend höhere Bandbreite als Funk und ist somit multifunktional einsetzbar • Keine Störsignale die das Auto beeinflussen könnten • Eher Drone statt Modellauto Sascha Tippmann, Christian Krieger

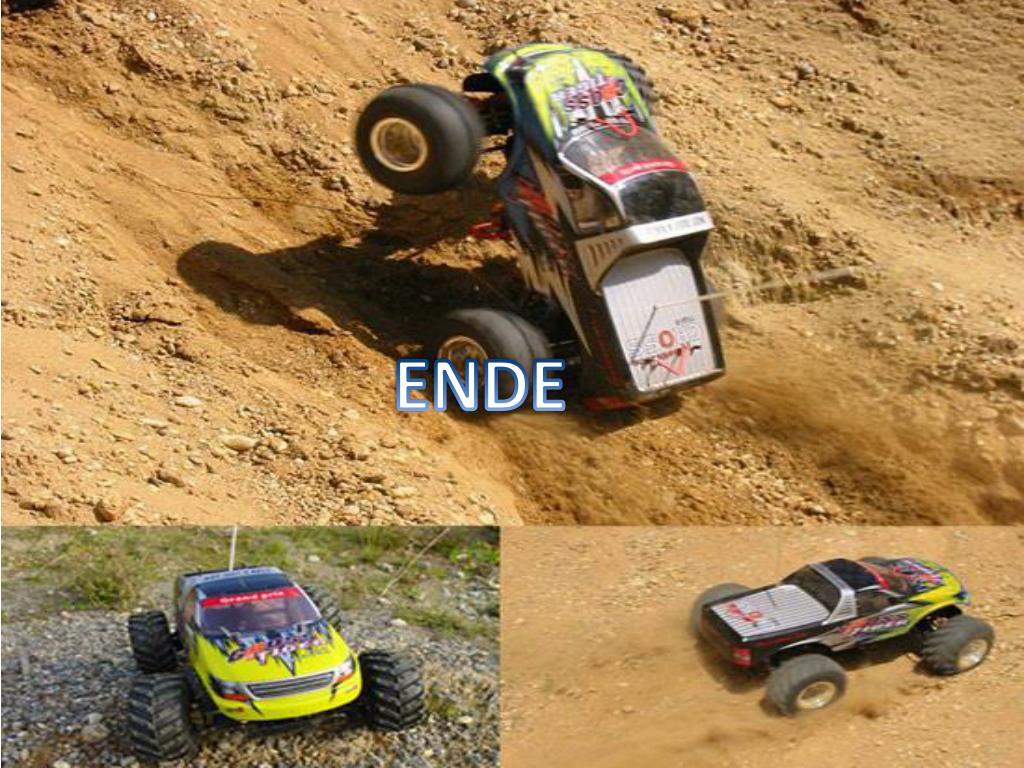

  17. ENDE Sascha Tippmann, Christian Krieger
