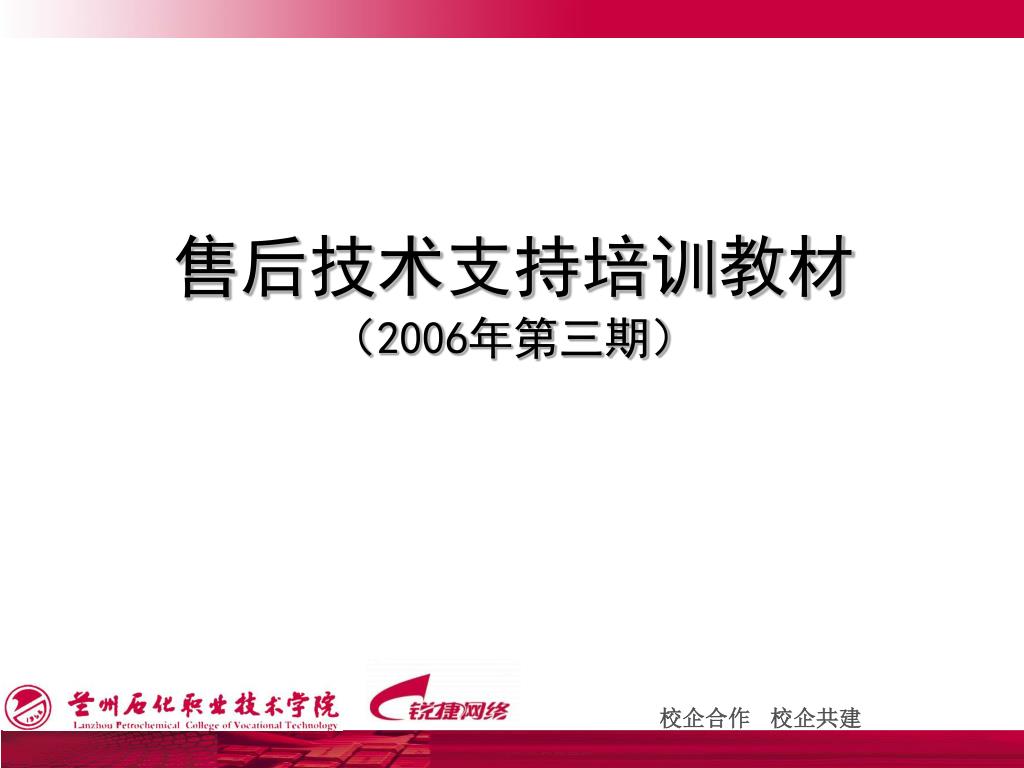

  1. 售后技术支持培训教材 （2006年第三期）

  2. 总提纲 • 链路聚合技术 • VLAN透传与管理协议 • Sniffer使用指南 • 生成树协议 • 交换机的日常维护和注意事项 • VRRP配置指南 • IP组播技术

  3. 链路聚合技术（15’）

  4. 链路聚合技术 • 我们可以把多个物理链接捆绑在一起形成一个简单的逻辑链接，这个逻辑链接我们称之为一个aggregate port （以下简称AP）。

  5. 链路聚合技术 AP的两种协议： • PAGP（cisco 私有协议） • LACP （IEEE802.3AD） 锐捷交换机仅支持标准802.3AD协议。

  6. 链路聚合的优势 • 流量均衡 AP根据报文的源/目的MAC地址或源IP地址/目的IP地址进行流量均衡，即把流量平均地分配到AP的成员链路中去。 switch-1(config)#aggregatePort load-balance ? dst-mac Destination MAC address ip Source and destination IP address src-mac Source MAC address

  7. 链路聚合的优势 • 线路备份 当AP中的一条成员链路断开时，系统会将该链路的流量分配到AP中的其他有效链路上去,而且系统可以发送trap来警告链路的断开。

  8. 链路聚合的优势 • 管理简单 将物理端口划入到AP组中，只需要对AP组进行配置就可以了，无须再对物理端口进行相关配置，这样也减少了管理员日后对交换机端口管理的工作量。

  9. 配置实例

  10. 配置实例 SW1: interface AggregatePort 1 switchport mode trunk ! interface FastEthernet 0/1 port-group 1 ! interface FastEthernet 0/2 port-group 1 ! interface Vlan 20 ip address 192.168.1.10 255.255.255.0 SW2: interface AggregatePort 1 switchport mode trunk ! interface FastEthernet 0/1 port-group 1 ! interface FastEthernet 0/2 port-group 1 ! interface Vlan 20 ip address 192.168.1.20 255.255.255.0

  11. 特别提示： 1）AP中一条链路收到的广播或者多播报文，将不会被转发到其他链路上。 2）S2126G,S2150G交换机最大支持的6个AP，每个AP最多能包含8个端口。6号AP只为模块1和模块2保留，其它端口不能成为该AP的成员，模块1和模块2也只能成为6号AP的成员。 3）一旦AP配置完成，则AP配置将应用到所有的AP成员端口上。如果一个端口加入AP，则该端口的与AP相同类别的特性将被AP的配置所取代。 4）AP 接口不能设置端口安全功能。 5）一个端口从AP 中删除，则端口的属性将恢复为其加入AP 前的属性。 6）当把接口加入一个不存在的AP时，AP会被自动创建。

  12. LACP与PAGP端口模式特点 协商数据 工作模式

  13. VLAN透传与管理协议(30’)

  14. 提纲 • VLAN的概念 • VLAN透传 • VLAN管理 • VLAN间路由

  15. 思考 • 在二层网络中的广播风暴如何抑制？ • 在二层网络中如何控制访问？

  16. VLAN的概念 传统的局域网是由物理设备划定的一个网络范围，范围的大小由二层网络的物理范围决定。这个范围之内的所有设备都处在一个广播域之内。 虚拟局域网（VLAN）是由软件的方式划分网络范围，一个VLAN就是一个独立的广播域或一个子网。

  17. 为什么要划分VLAN？ • 为什么要划分VLAN？ • VLAN可以对物理网络进行子网切割，使不同VLAN中的主机二层隔离，提高主机的安全性。 • VLAN可以缩小传统局域网的广播域，提高网络的使用效率。 • 网络自由切割成若干子网，由利于其结构化使用，便于维护管理。

  18. 创建与划分VLAN SW1(config)#vlan 100 SW1(config-vlan)#name test SW1(config-vlan)#exit SW1(config)#int f 0/10 SW1(config-if)#switchport access vlan 100

  19. 设备间透传VLAN

  20. VLAN透传-基本概念 • 802.1Q 开放式标准，标记VLAN流量。 • ISL CISCO私有，封装VLAN流量。 VLAN中的流量到达入站口，根据透传协议对入站的VLAN流量进行标记； 通过TRUNK链路到达对端； 转发口依据标记的VLAN ID转发给对应的VLAN，并去除标记。

  21. VLAN透传协议 • IEEE802.1Q协议——工业标准协议，业界通用 • ISL协议——CISCO私有协议

  22. VLAN透传协议-IEEE802.1Q • 802.1Q数据帧格式

  23. VLAN透传协议-ISL • ISL数据帧格式

  24. 802.1Q配置 SW1(config)#int f 0/11 SW1(config-if)#switchport mode trunk 由于锐捷交换机缺省仅支持802.1Q协议，因此协议的封装默认就可以了，如果是cisco交换机配置802.1Q协议，则必须如下配置： SW1(config)#int f 0/11 SW1(config-if)#switchport mode trunk SW1(config-if)#switchport trunk encapsulation dot1q

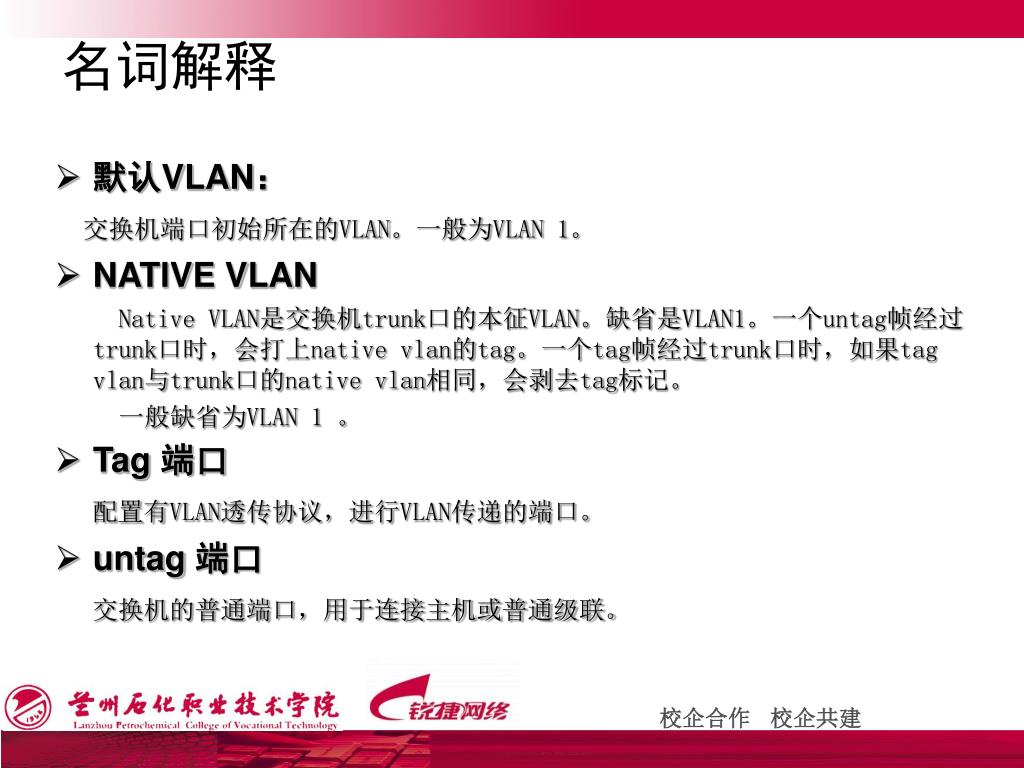

  25. 名词解释 • 默认VLAN： 交换机端口初始所在的VLAN。一般为VLAN 1。 • NATIVE VLAN Native VLAN是交换机trunk口的本征VLAN。缺省是VLAN1。一个untag帧经过trunk口时，会打上native vlan的tag。一个tag帧经过trunk口时，如果tag vlan与trunk口的native vlan相同，会剥去tag标记。 一般缺省为VLAN 1 。 • Tag 端口 配置有VLAN透传协议，进行VLAN传递的端口。 • untag 端口 交换机的普通端口，用于连接主机或普通级联。

  26. NATIVE VLAN的效果 Native vlan 10 vlan 10 untag vlan 20 vlan 20 untag Vlan 10

  27. 配置NATIVE VLAN SW1(config)#int f 0/11 SW1(config-if)#switchport mode trunk SW1(config-if)#switchport trunk native vlan 4000 配置一个不常用的VLAN为NATIVE VLAN，可以提高网络的安全系数。

  28. VLAN裁剪 TAG端口缺省透传本交换机存在的所有VLAN（1－4094）。 如果一个较大的，复杂的交换网络使用这个缺省配置，会有以下危害： 1、tag端口流量负载较大。 2、抗病毒攻击能力较弱。 3、对广播风暴的控制能力很弱。

  29. VLAN裁剪的配置 SW1(config)#int f 0/11 SW1(config-if)#sw mode trunk SW1(config-if)#sw trunk allowed vlan remove 20,30 SW1(config-if)#sw trunk allowed vlan add 10 SW1(config-if)#sw tr allowed vlan ? add Add VLANs to the current list all All VLANs except All VLANs except the following remove Remove VLANs from the current list

  30. VLAN管理 • 思考 • GVRP • VTP（CISCO私有）

  31. VLAN管理-思考 • 在大型网络中，所有的交换机都需要手工的配置VLAN吗？是否可以动态通告VLAN信息？ • 一个交换网络中，如何保证VLAN信息的一致性？

  32. VLAN管理协议 • GVRP协议：由IEEE802.1Q标准定义的VLAN管理协议 • VTP协议：cisco私有的VLAN管理协议

  33. GVRP协议 GVRP（GARP VLAN Registration Protocol）是一种动态配置和扩散VLAN 成员关系的GARP（GenericAttribute Registration Protocol）应用。 配置GVRP协议的交换机会： • 负责监听与学习与之相联设备的VLAN信息，并根据接口接收到的信息配置VLAN成员。 • 负责通告VLAN信息到与之相联的设备。

  34. GVRP-基本概念 • 端口通告模式 • 端口登记模式

  35. GVRP协议的优点 • 交换网内的交换机可动态创建VLAN，并且实时保持VLAN 配置的一致性。通过在网络内部自动通告VLAN ID，GVRP 降低了由于配置不一致而产生错误的可能性。 • 当一个设备上VLAN配置发生变化时，GVRP 可以自动改变相连设备上的VLAN 配置，从而减少用户的手工配置工作。

  36. GVRP-基本配置 hostname SW1 vlan 1 ! vlan 20 ! vlan 104 !! gvrp enable gvrp dynamic-vlan-creation enable gvrp timer join 10 interface FastEthernet 0/1 switchport mode trunk ! interface FastEthernet 0/18 switchport access vlan 104 ! hostname SW2 vlan 1 ! vlan 20 ! vlan 103 !! gvrp enable gvrp dynamic-vlan-creation enable gvrp timer join 10 interface FastEthernet 0/1 switchport mode trunk ! interface FastEthernet 0/18 switchport access vlan 103 !

  37. 查看状态 SW1#sh gvrp status VLAN Name Dynamic Ports ---- ---------------------------------------- -------------------- 103 VLAN0103(dynamic) Fa0/1 SW1# SW2#sh gvrp status VLAN Name Dynamic Ports ---- ---------------------------------------- -------------------- 104 VLAN0104(dynamic) Fa0/1 SW2# 结果：互相动态学习到对方的VLAN信息。

  38. GVRP配置注意 • GVRP信息只在Trunk 上传播，传播的信息包括当前交换机的所有VLAN信息，而不管VLAN是动态学习的，或是手工设置的。 • 所有由GVRP动态学习的VLAN信息都未保存在系统中，当交换机复位时，这些信息将全部丢失。 • 网络中所有需要交换GVRP信息的设备的GVRP Timers（Join，Leave，Leaveall）必须保持一致。 • 要通告出去的VLAN下必须有UP的接口。

  39. VLAN管理-GVRP-数据包 • GVRP加入包 以0180.C200.0021为目的MAC地址 Event：加入 Value：VLAN-ID

  40. VLAN管理-GVRP-数据包 • GVRP离开包 以0180.C200.0021为目的MAC地址 Event：离开 Value：VLAN-ID

  41. VLAN管理-GVRP-数据包 • GVRP全部离开包 以0180.C200.0021为目的MAC地址 Event：全部离开

  42. VTP协议 ＶＴＰ(VLAN Trunk Protocal)是一种消息协议，使用第２层帧，在一组交换机之间交互VLAN信息。VTP管理交换机之间的VLAN添加，删除，修改，以达到VLAN配置信息的一致性。共享VLAN范围局限在1－1005之间。 VTP域概念： 一组交换机之间的VLAN信息能够动态交互，前提是这些交换机必须同属于一个域。不同VTP域之间不能共享VTP信息。

  43. VTP模式 • 参与VTP域的交换机有三种工作模式： • 服务器模式：VTP服务器拥有整个VTP域的控制权。所有的VLAN信息可以向域内的其他交换机进行通告，同时也可接收其他的VTP信息，以保持同步。在VTP服务器上可以创建，修改，删除VLAN信息。 • 客户机模式：VTP客户机不允许管理员在交换机上对VLAN进行创建，修改，删除的操作，只是动态的学习来自于VTP服务器的信息。 • 透明模式：VTP透明模式不参与VTP域，但是可以传递域内的VTP信息。管理员可以修改交换机上的VLAN参数，但是交换机上的VLAN参数只在本地有效，不进行通告。

  44. VTP工作特点 • 一个VTP域内至少必须有一台VTP服务器。 • 任何交换机可以配置成VTP服务器。域内可以同时存在多台VTP服务器同时工作，之间没有主从关系。VTP服务器之间的VLAN信息互相通告与学习。 • VTP客户端将强制学习每一个VTP服务器的VLAN信息。

  45. VTP配置 Switch(config)# vtp domain domain-name Switch(config)# vtp mode {server | client | transparent} Switch(config)# vtp password password Switch(config)# vtp version {1 | 2}

  46. VLAN间路由 172.10.0.0 172.20.0.0 VLAN20 VLAN10 VLAN30 172.30.0.0

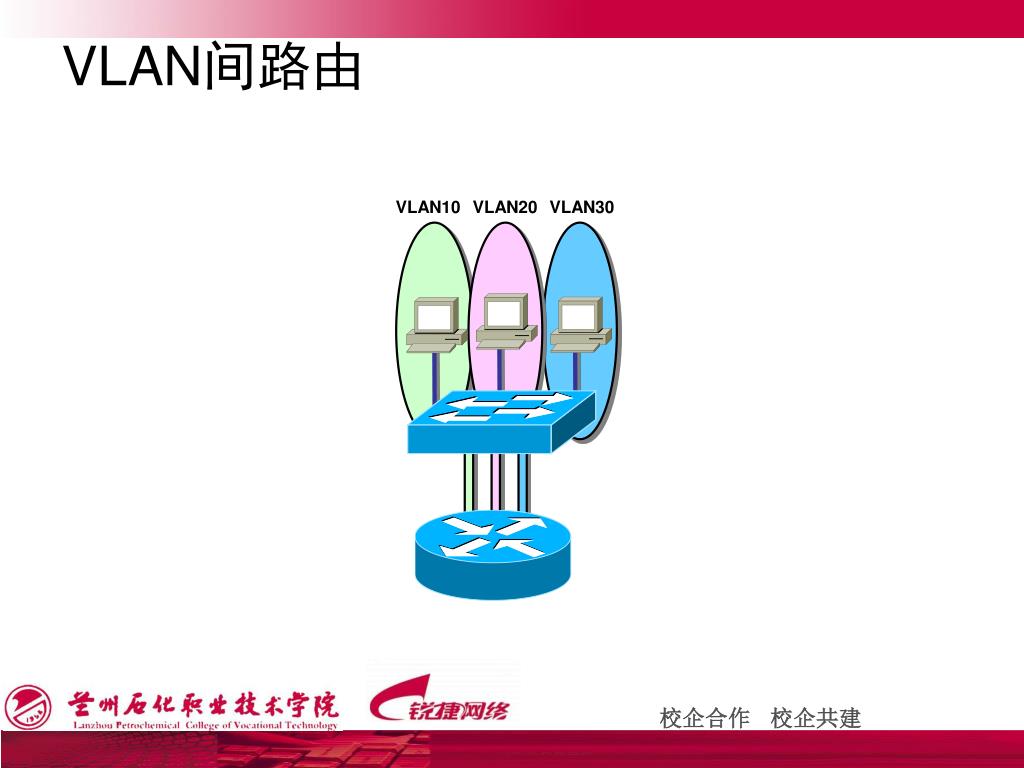

  47. VLAN间路由 VLAN10 VLAN20 VLAN30

  48. VLAN间路由 VLAN10 VLAN20 VLAN30 Interface FA 0/1 Subinterface 0/1.1 Subinterface 0/1.2 Subinterface 0/1.3

  49. VLAN间路由 VLAN41 Network 172.16.41.3 VLAN41 Network 172.16.41.4 VLAN42 Network 172.16.42.5 VLAN41 Network 172.16.41.3 VLAN41 Network 172.16.41.4 VLAN42 Network 172.16.42.5

  50. Sniffer使用指南(45’)
