  1. KC-6D型智能大气采样器 一、基本原理 二、仪器结构 三、操作规范 四、维护保养

  2. 崂山电子产品培训手册 ★KC-6D型智能大气采样器 ★TP-2000型激光测距仪 基本原理 仪器结构 操作规范 维护保养 青岛崂山电子仪器总厂有限公司

  3. KC-6D型智能大气采样器 一、基本原理 1.1 基本介绍 KC-6D型智能双路大气采样器适应于大气中SO2和NOX等有害气体的采样。采样器可以同时进行两路气体的恒流大气采样，每路配一个溶液吸收瓶。仪器小型轻便，方便实用，可以满足环保、卫生、劳动、科研、安监、军事、教育等部门的采样需要。

  4. KC-6D型智能大气采样器 一、基本原理 1.2 执行标准 HJ/T 375-2007《环境空气采样器技术要求及检测方法》 JJG 956-2000《大气采样器》

  5. KC-6D型智能大气采样器 一、基本原理 1.3 仪器原理 被采样气体经过吸收瓶、干燥筒后，流过流量计。微处理器对取自流量计的压力信号进行处理，得出瞬时流量并累加采样体积；根据采集到的计前温度及计前压力，换算成标况体积。当采样流量与设定流量不同时，自动调节采样泵的抽气动力，使采样流量恒定在设定数值上。

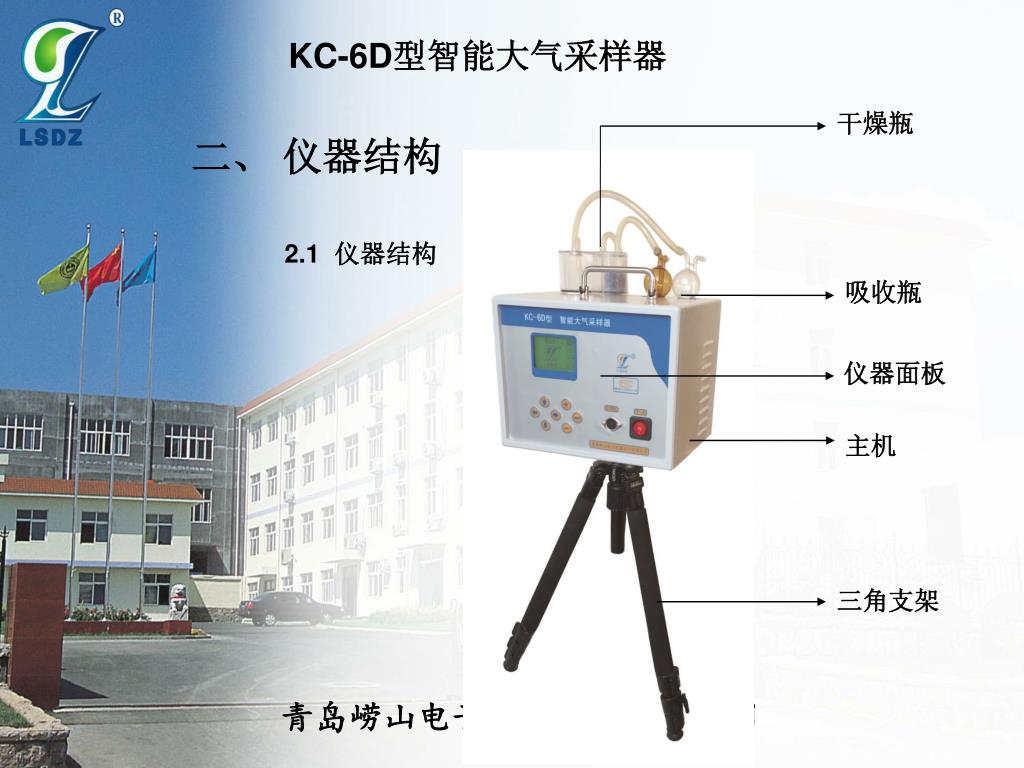

  6. KC-6D型智能大气采样器 干燥瓶 二、 仪器结构 2.1 仪器结构 吸收瓶 仪器面板 主机 三角支架

  7. KC-6D型智能大气采样器 二、 仪器结构 2.2 仪器面板 A路 进气口 A路 出气口 电源插座 显示屏 B路 电源开关 串行口 键盘 正面板 背面板

  8. KC-6D型智能大气采样器 二、 仪器结构 2.3 气路连接

  9. KC-6D型智能大气采样器 三、 操作规范 3.1 操作步骤 第一步 采样前准备 （1） 按照规定安装干燥瓶和吸收瓶。 （2）用气路连接管连接气路，具体连接请参阅2.3 注：不要将气路连接管折弯过大，防止气路堵死；一定不要接错气路，否则会引起倒吸，损坏主机。 （3） 确认电源为AC220V后，接通电源线，打开电源开关，查看仪器自检时有无错误提示。若有，需检修好，方可使用。

  10. KC-6D型智能大气采样器 三、 操作规范 3.1 操作步骤 第二步 开机 开机后，照明灯点亮，仪器进入初始状态，进行自检。

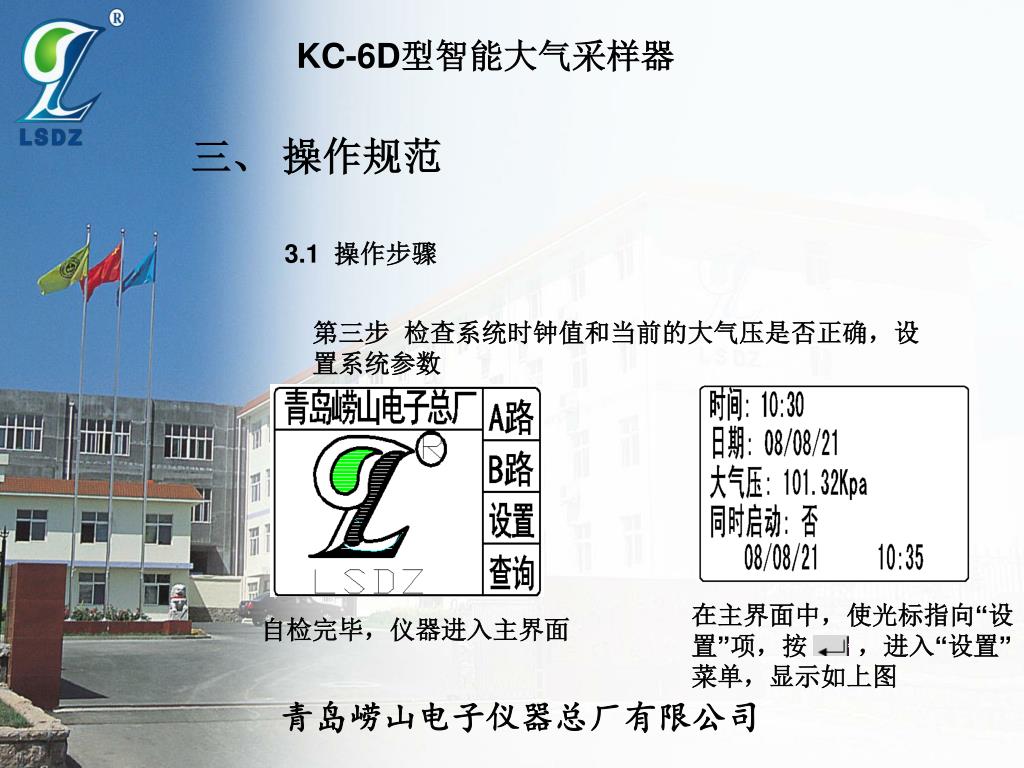

  11. KC-6D型智能大气采样器 三、 操作规范 3.1 操作步骤 第三步 检查系统时钟值和当前的大气压是否正确，设置系统参数 在主界面中，使光标指向“设置”项，按，进入“设置”菜单，显示如上图 自检完毕，仪器进入主界面

  12. KC-6D型智能大气采样器 三、 操作规范 3.1 操作步骤 第四步 设置采样参数 进入此界面后可以按“↑”、“↓”、“←”、“→”键移动光标指向不同的参数，按“+”、“-”键可以修改光标指向的参数数值。若要两路同时采样，则进入此界面后A、B路的采样参数都要设置好。

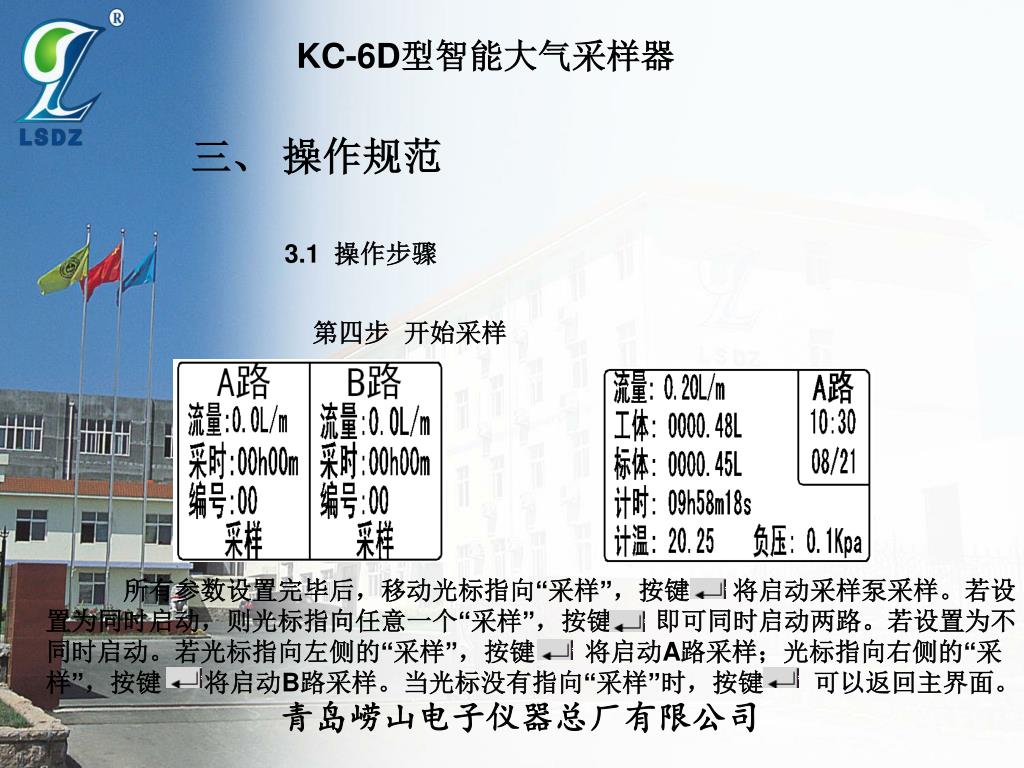

  13. KC-6D型智能大气采样器 三、 操作规范 3.1 操作步骤 第四步 开始采样 　　　所有参数设置完毕后，移动光标指向“采样”，按键将启动采样泵采样。若设置为同时启动，则光标指向任意一个“采样”，按键即可同时启动两路。若设置为不同时启动。若光标指向左侧的“采样”，按键将启动A路采样；光标指向右侧的“采样”，按键将启动B路采样。当光标没有指向“采样”时，按键可以返回主界面。

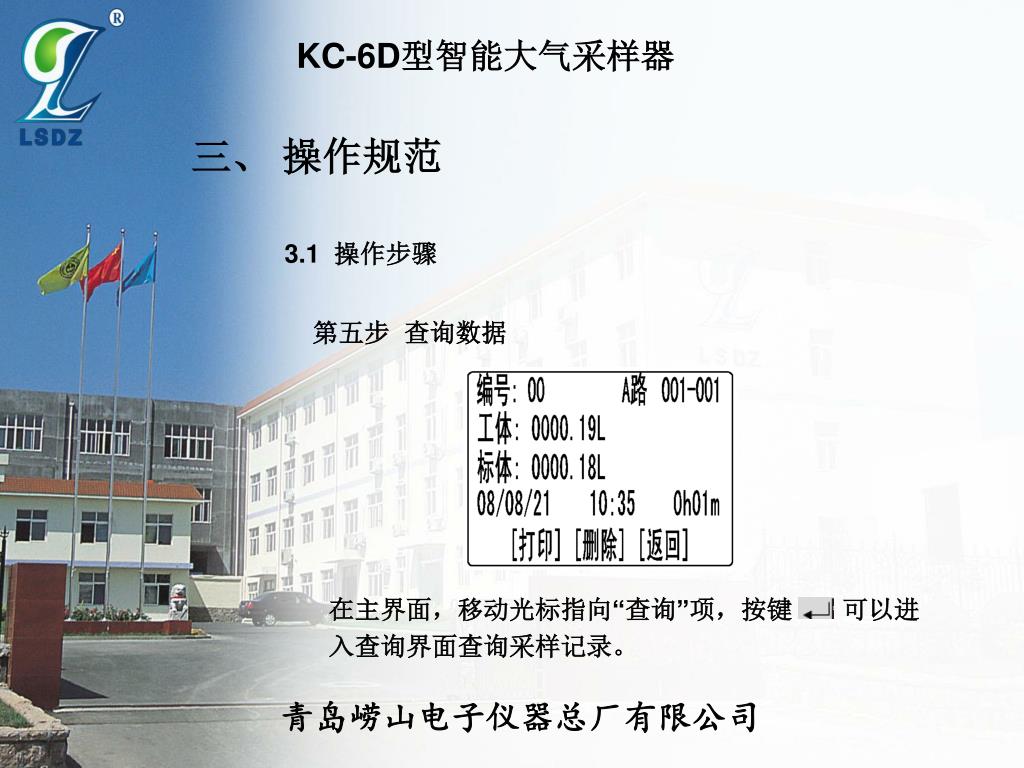

  14. KC-6D型智能大气采样器 三、 操作规范 3.1 操作步骤 第五步 查询数据 在主界面，移动光标指向“查询”项，按键可以进入查询界面查询采样记录。

  15. KC-6D型智能大气采样器 四、 维护保养 4.1 日常维护 1、仪器禁止不接吸收瓶和干燥瓶开机运行，否则灰尘、杂物会被吸入传感器及采样泵，这样影响仪器的使用寿命，甚至损害仪器。 2、仪器在运输、使用过程中应避免阳光直射及强烈的震动碰撞和灰尘、雨、雪的侵袭。 3、在现场采样时，请确认工作电源为220V交流电，如果误接其它工业电会对仪器造成 4、直接损害，甚至造成人身伤害。交流电源应有接地线，以免仪器在运行过程中积累静电，对仪器和人员造成伤害。 5、电源可靠接通后再打开仪器上的电源开关。 吸收瓶不能接反，否则试液会被吸入主机，损害仪器。 6、采样时，仪器后面的进气口和出气口请不要接错，否则试液会被吹出吸收瓶。

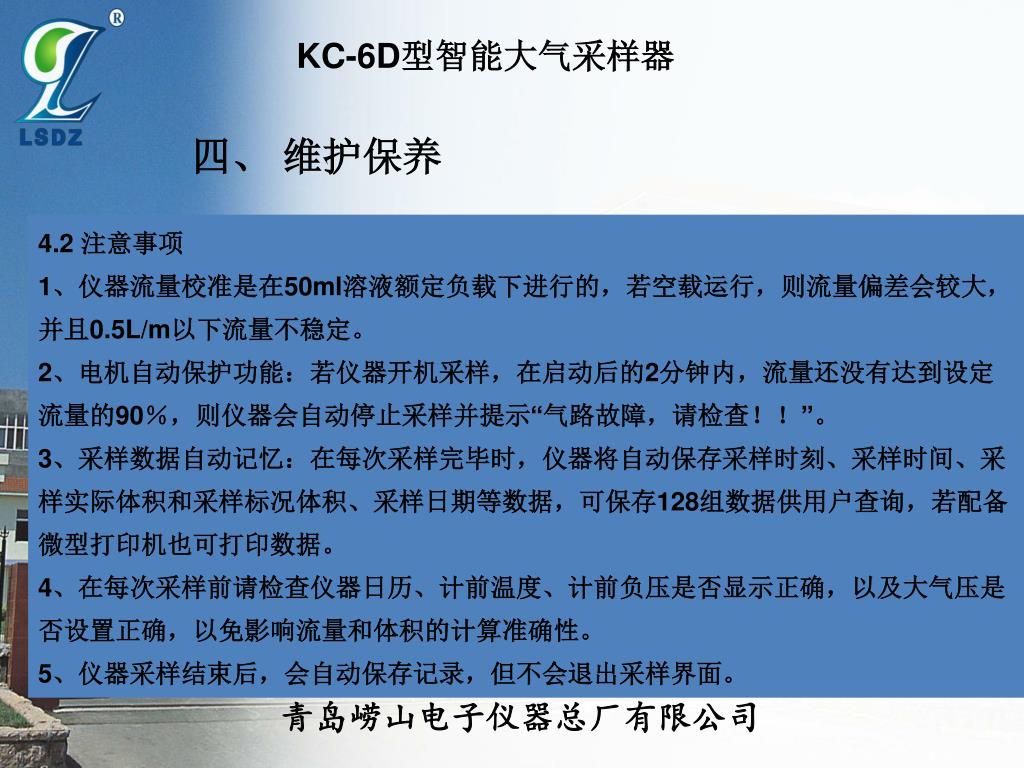

  16. KC-6D型智能大气采样器 四、 维护保养 4.2 注意事项 1、仪器流量校准是在50ml溶液额定负载下进行的，若空载运行，则流量偏差会较大， 并且0.5L/m以下流量不稳定。 2、电机自动保护功能：若仪器开机采样，在启动后的2分钟内，流量还没有达到设定 流量的90％，则仪器会自动停止采样并提示“气路故障，请检查！！”。 3、采样数据自动记忆：在每次采样完毕时，仪器将自动保存采样时刻、采样时间、采 样实际体积和采样标况体积、采样日期等数据，可保存128组数据供用户查询，若配备微型打印机也可打印数据。 4、在每次采样前请检查仪器日历、计前温度、计前负压是否显示正确，以及大气压是 否设置正确，以免影响流量和体积的计算准确性。 5、仪器采样结束后，会自动保存记录，但不会退出采样界面。
