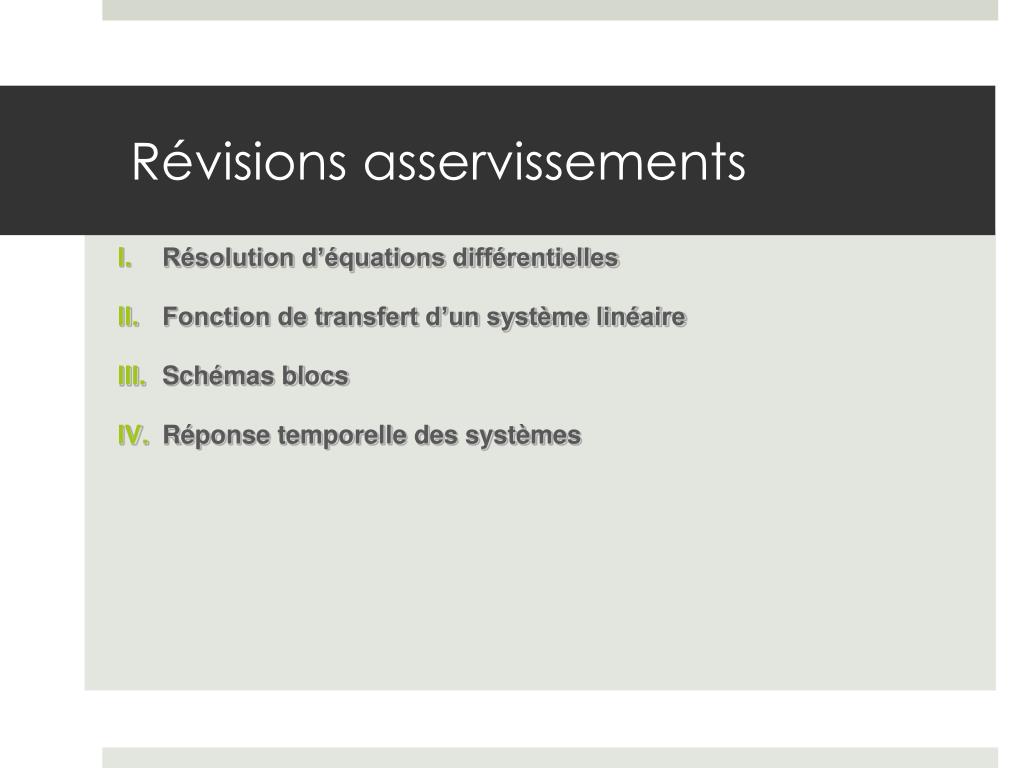

  1. Révisionsasservissements Résolution d’équations différentielles Fonction de transfert d’un système linéaire Schémas blocs Réponse temporelle des systèmes

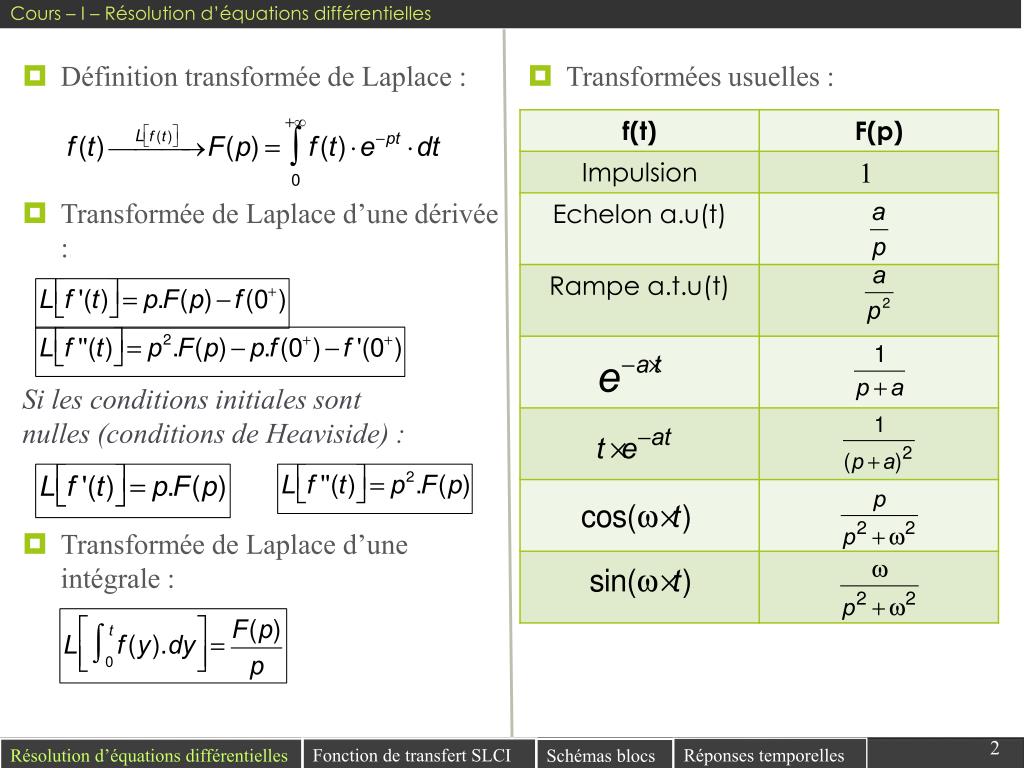

  2. Cours – I – Résolution d’équations différentielles • Définition transformée de Laplace : • Transformées usuelles : 1 • Transformée de Laplace d’une dérivée : Si les conditions initiales sont nulles (conditions de Heaviside) : • Transformée de Laplace d’une intégrale : 2 Fonction de transfert SLCI Réponses temporelles Résolution d’équations différentielles Schémas blocs

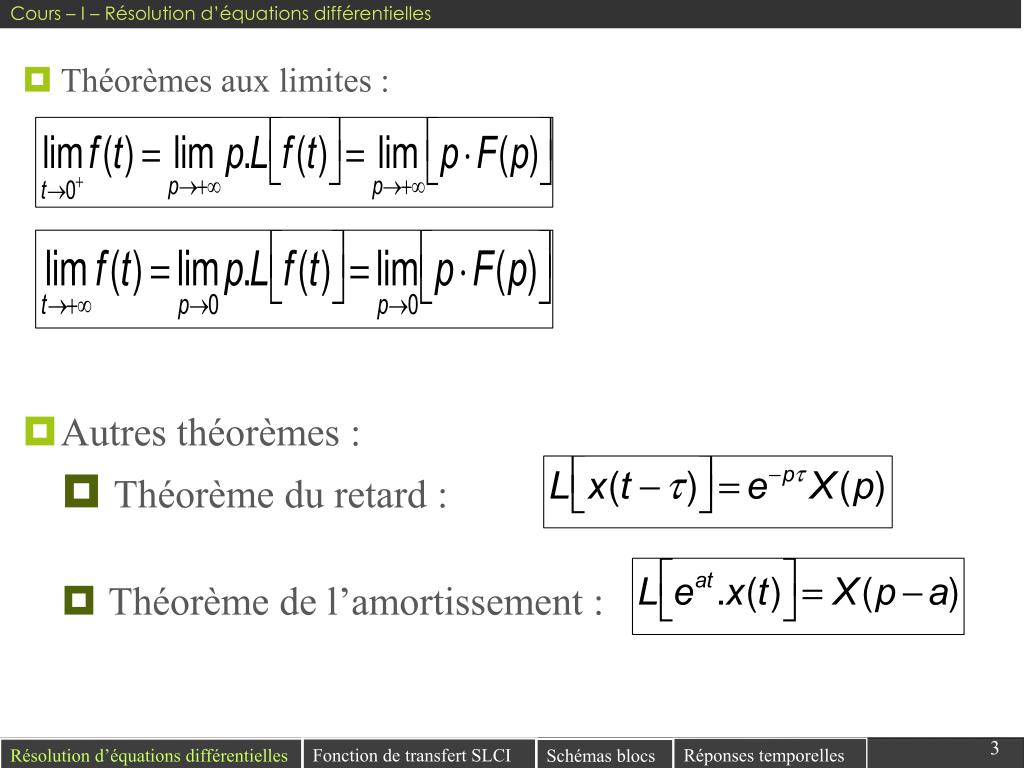

  3. Cours – I – Résolution d’équations différentielles • Théorèmes aux limites : • Autres théorèmes : • Théorème du retard : • Théorème de l’amortissement : 3 Fonction de transfert SLCI Réponses temporelles Résolution d’équations différentielles Schémas blocs

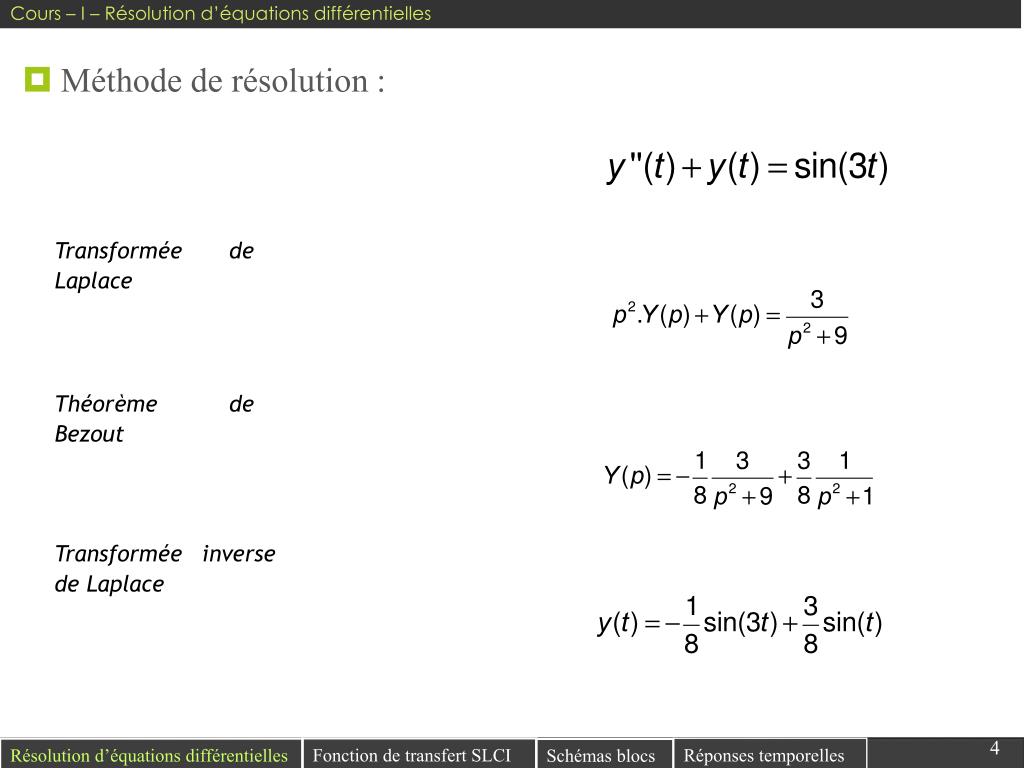

  4. Cours – I – Résolution d’équations différentielles • Méthode de résolution : Transformée de Laplace Théorème de Bezout Transformée inverse de Laplace 4 Fonction de transfert SLCI Réponses temporelles Résolution d’équations différentielles Schémas blocs

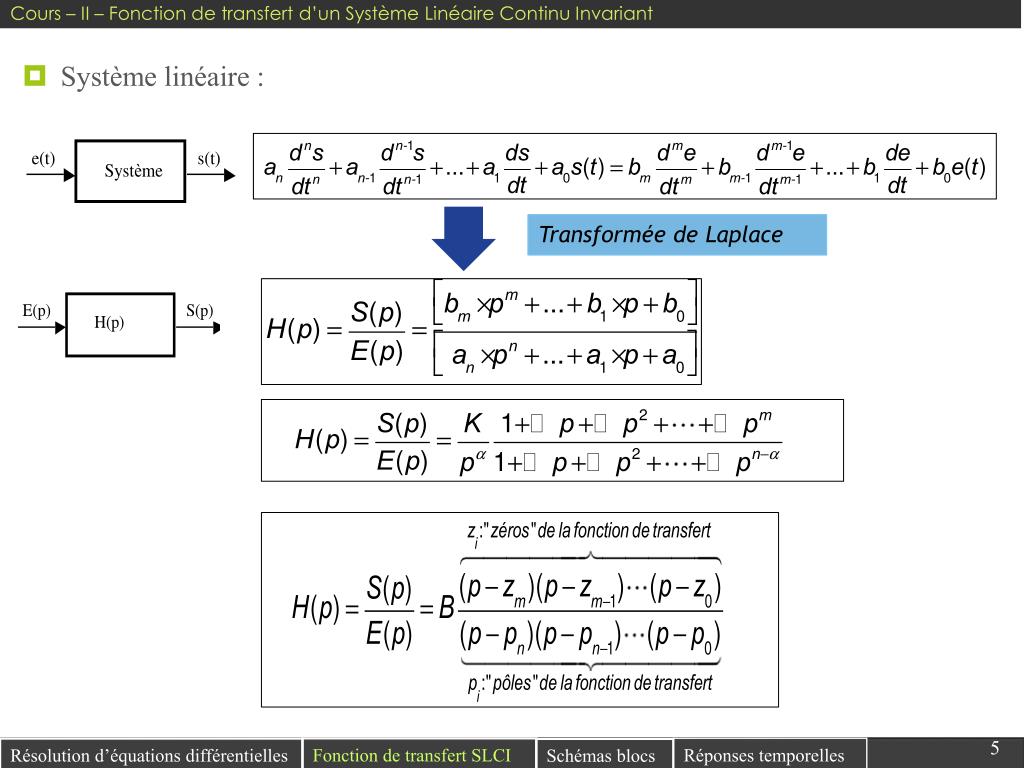

  5. Cours – II – Fonction de transfert d’un Système Linéaire Continu Invariant • Système linéaire : Transformée de Laplace 5 Fonction de transfert SLCI Réponses temporelles Résolution d’équations différentielles Schémas blocs

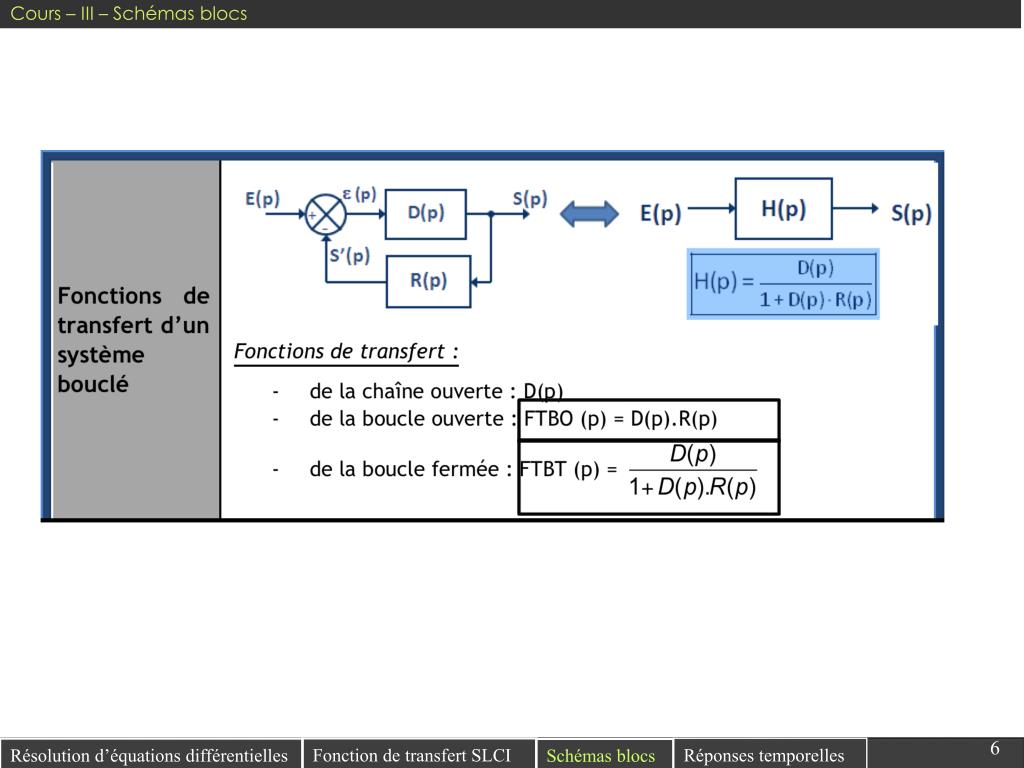

  6. Cours – III – Schémas blocs 6 Fonction de transfert SLCI Réponses temporelles Résolution d’équations différentielles Schémas blocs

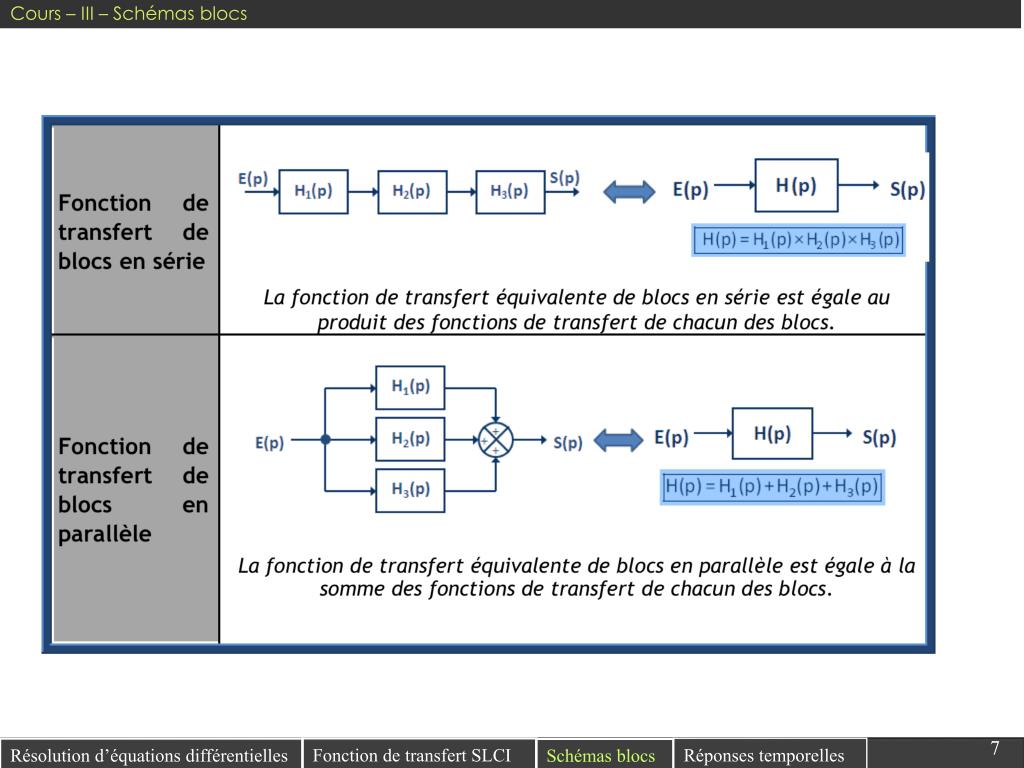

  7. Cours – III – Schémas blocs 7 Fonction de transfert SLCI Réponses temporelles Résolution d’équations différentielles Schémas blocs

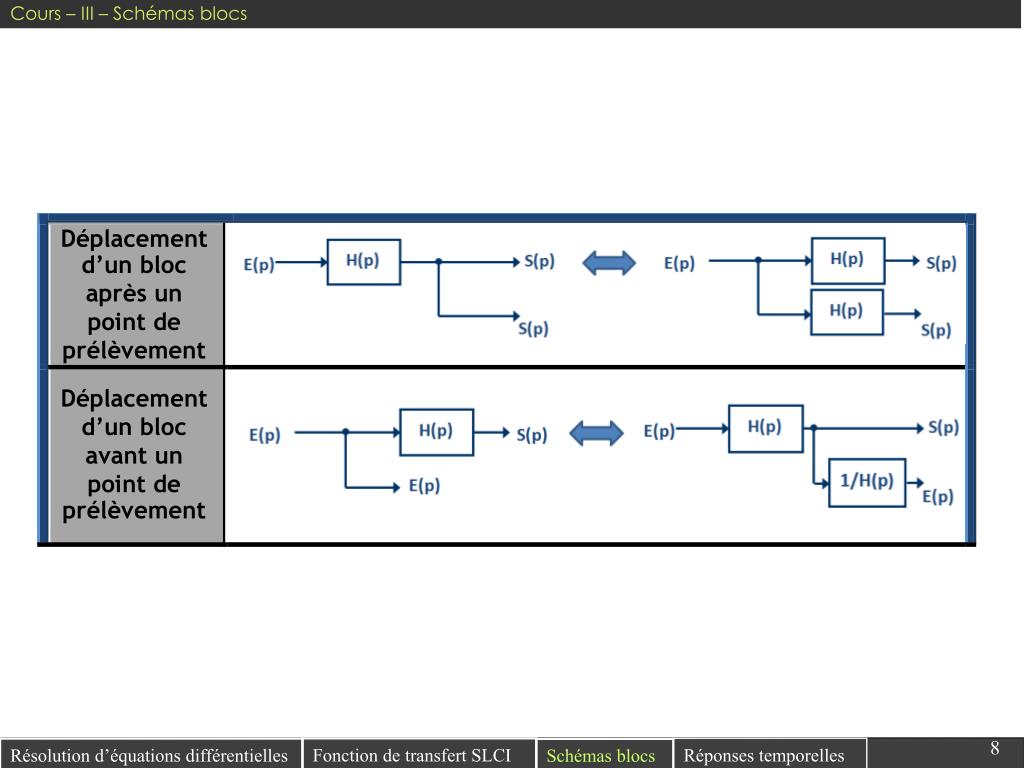

  8. Cours – III – Schémas blocs 8 Fonction de transfert SLCI Réponses temporelles Résolution d’équations différentielles Schémas blocs

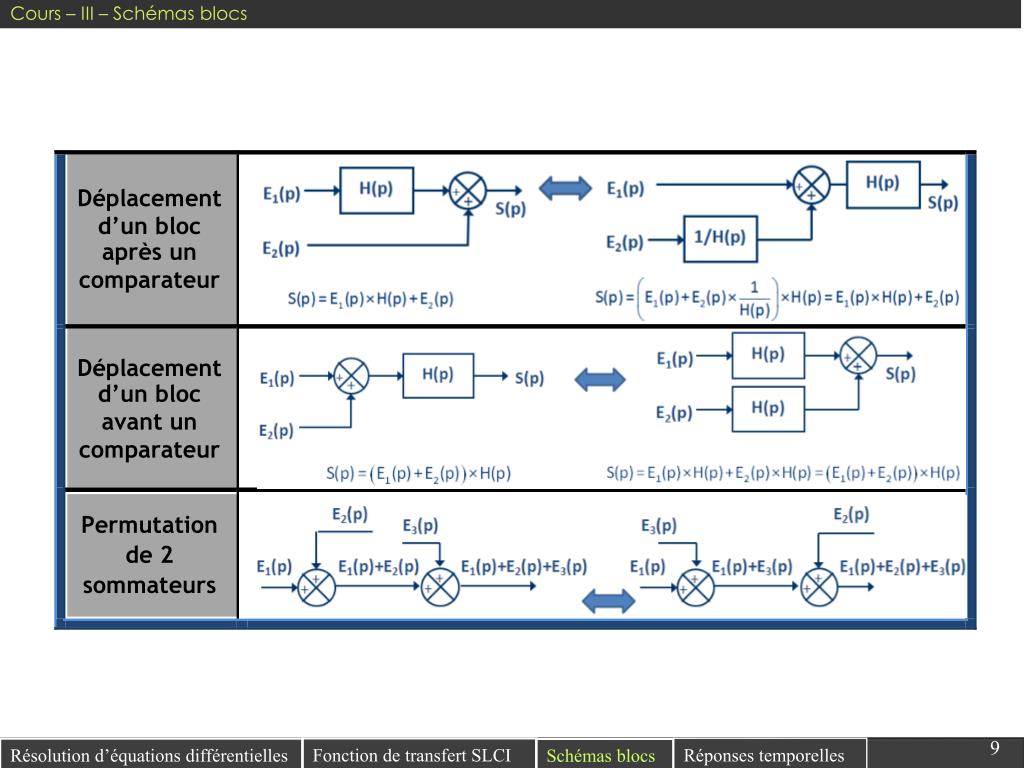

  9. Cours – III – Schémas blocs 9 Fonction de transfert SLCI Réponses temporelles Résolution d’équations différentielles Schémas blocs

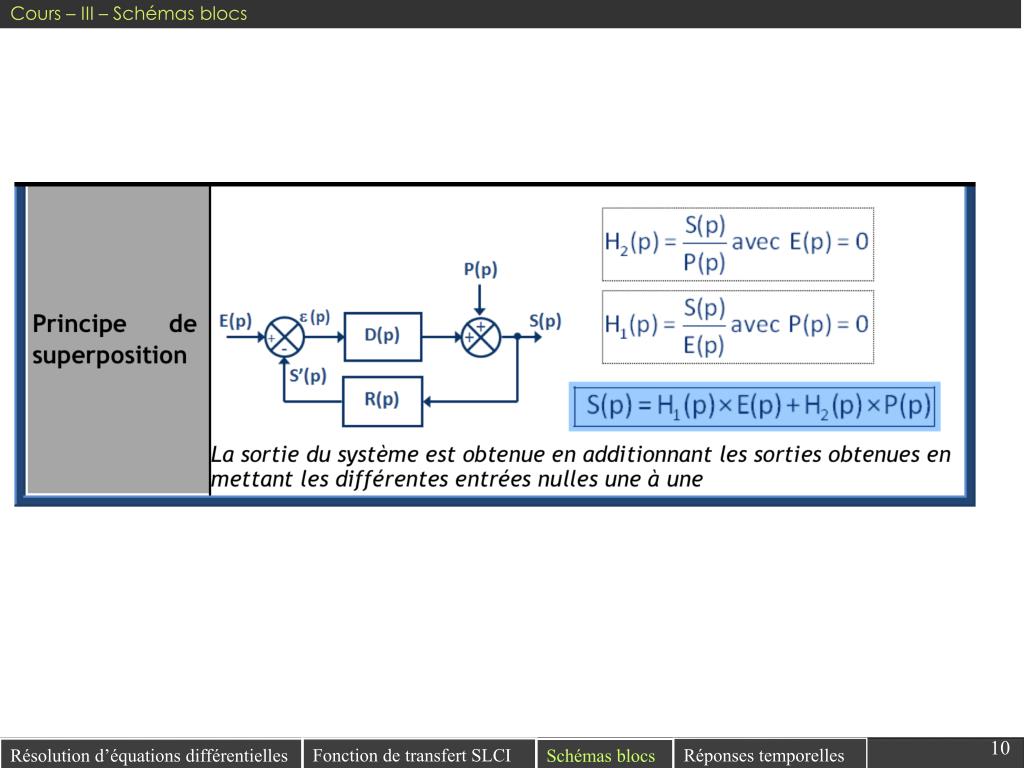

  10. Cours – III – Schémas blocs 10 Fonction de transfert SLCI Réponses temporelles Résolution d’équations différentielles Schémas blocs

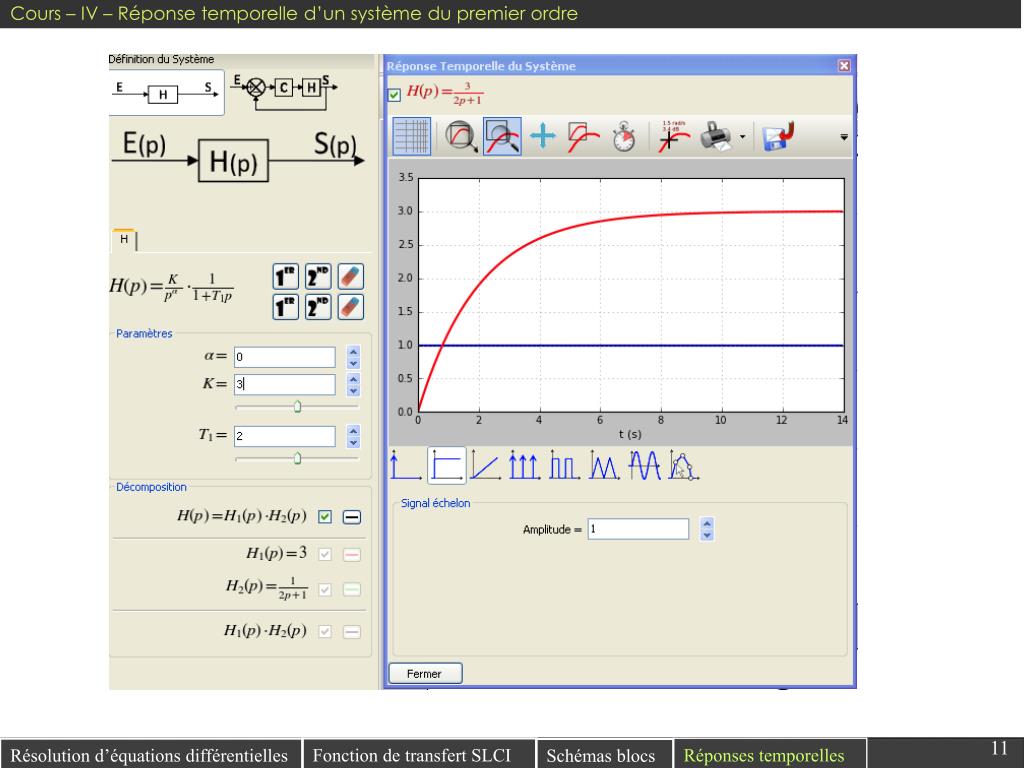

  11. Cours – IV – Réponse temporelle d’un système du premier ordre 11 Fonction de transfert SLCI Réponses temporelles Résolution d’équations différentielles Schémas blocs

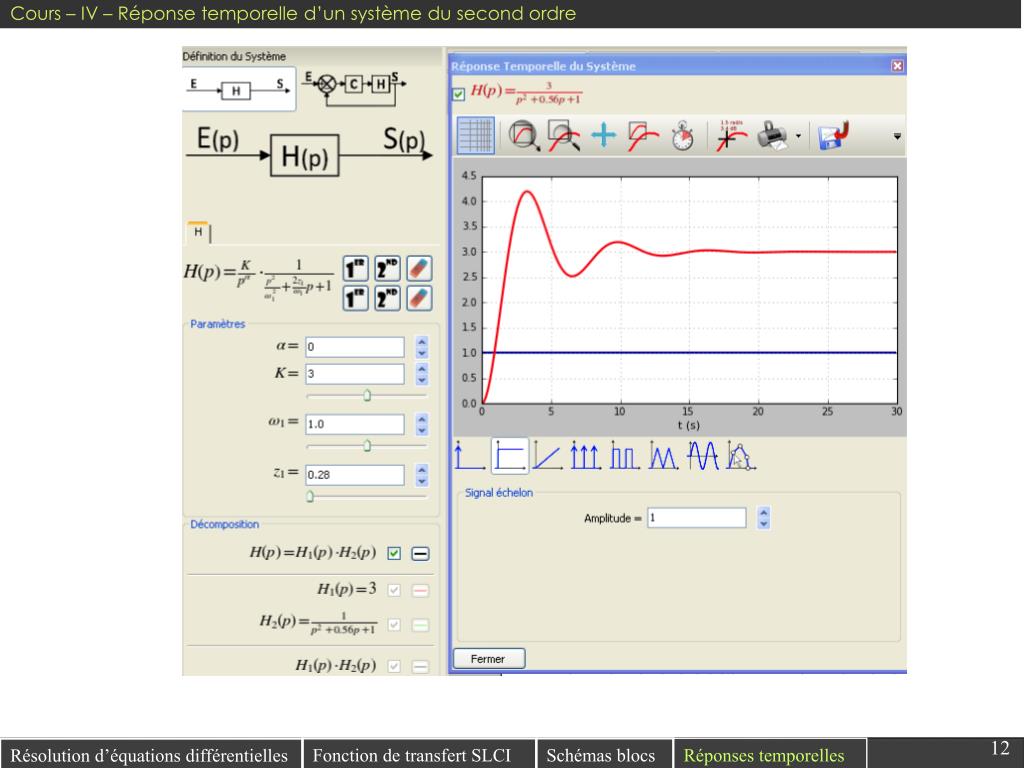

  12. Cours – IV – Réponse temporelle d’un système du second ordre 12 Fonction de transfert SLCI Schémas blocs Réponses temporelles Résolution d’équations différentielles
