1. Elementos Básicos de Operações Aula 07: VÁLVULAS

2. VÁLVULAS

3. Introdução • Dispositivos destinados a estabelecer, controlar e interromper o fluxo em uma tubulação.

4. Tipos

5. Tipos

6. Operação de um Válvula

7. Operação de um Válvula

8. A válvula gaveta é usada inicialmente para serviço on-off. A válvula é fechada por uma face plana, uma cunha vertical que desliza para baixo através da válvula para bloquear A válvula globo realiza seu controle por um obturador que encosta numa sede localizada no centro da válvula. Subindo o obturador a válvula abre, permitindo a passagem do fluxo. A válvula globo é a mais comum utilizada para serviços de controle precisos. Gaveta Globo Tipos de Válvulas

9. A válvula macho é usada inicialmente para serviços on-off e alguns serviços de controle . Ela controla o fluxo por obturador em forma de cone-cilindrico com uma janela no centro que alinha com a caminho do fluxo da válvula permitindo a vazão. Uma virada de quarto de volta bloqueia a passagem do fluxo. A válvula esfera é similar no conceito da válvula macho mas usa uma esfera rotativa com uma furação transpassante no centro dela que permite uma passagem sem perda de carga na posição aberta e fecha o fluxo quando é girada em 90 graus para bloquear a passagem do fluido . É usada para controle modulante e on-off. Tipos de Válvulas

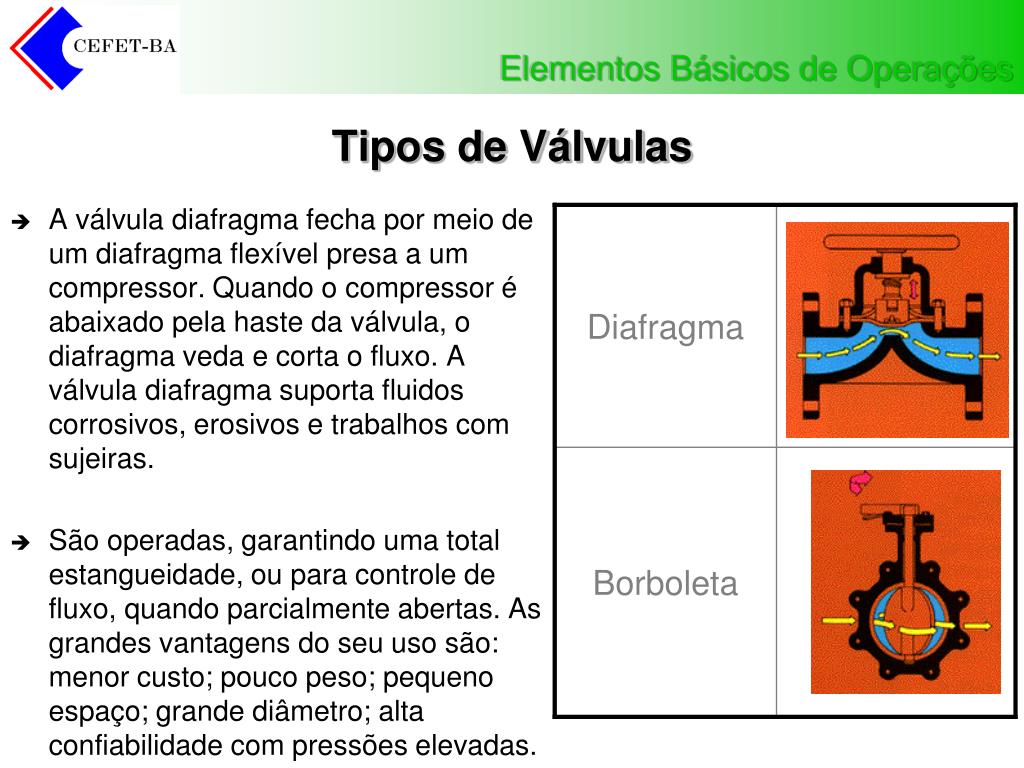

10. A válvula diafragma fecha por meio de um diafragma flexível presa a um compressor. Quando o compressor é abaixado pela haste da válvula, o diafragma veda e corta o fluxo. A válvula diafragma suporta fluidos corrosivos, erosivos e trabalhos com sujeiras. São operadas, garantindo uma total estangueidade, ou para controle de fluxo, quando parcialmente abertas. As grandes vantagens do seu uso são: menor custo; pouco peso; pequeno espaço; grande diâmetro; alta confiabilidade com pressões elevadas. Diafragma Borboleta Tipos de Válvulas

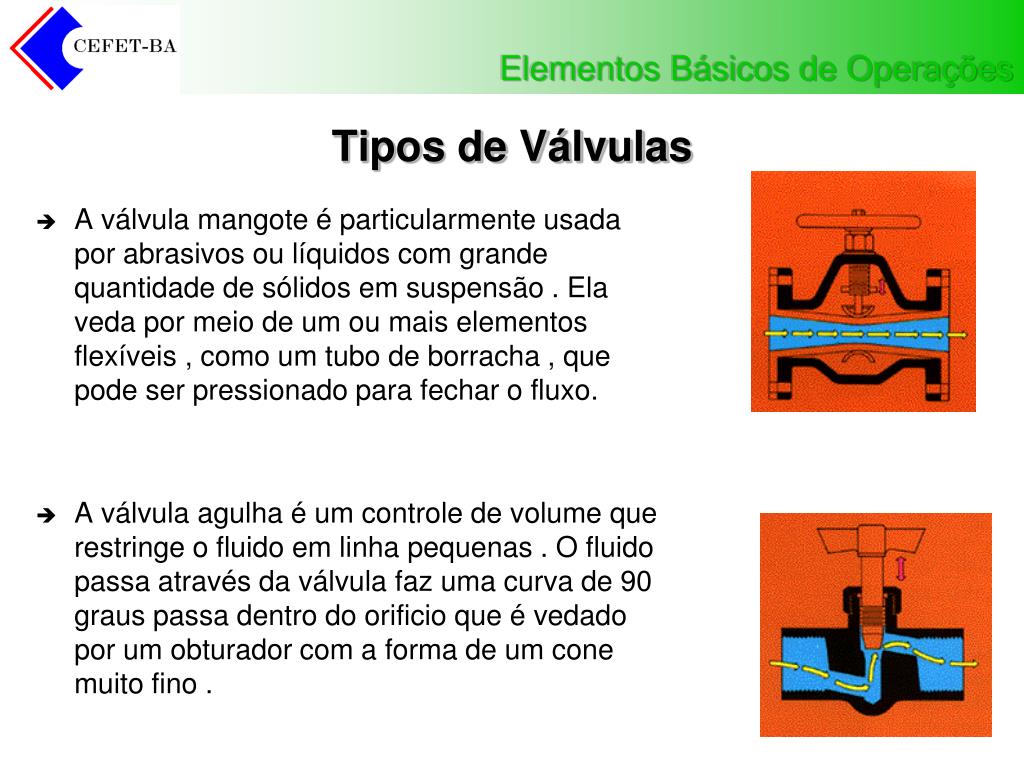

11. A válvula mangote é particularmente usada por abrasivos ou líquidos com grande quantidade de sólidos em suspensão . Ela veda por meio de um ou mais elementos flexíveis , como um tubo de borracha , que pode ser pressionado para fechar o fluxo. A válvula agulha é um controle de volume que restringe o fluido em linha pequenas . O fluido passa através da válvula faz uma curva de 90 graus passa dentro do orificio que é vedado por um obturador com a forma de um cone muito fino . Tipos de Válvulas
