  1. Features / Ciri / Deskripsi Obyek Informatics Engineering Dept. Trunojoyo University

  2. Teknik Segmentasi Citra(Sumber: Anil K. Jain, Michigan State University) • Segmentasi citra: membagi suatu citra menjadi wilayah-wilayah yang homogen Image Segmentation General Purpose Knowledge Guided (bottom-up approach) (top-down approach) Histogram Clustering Rules of Features

  3. Teknik Segmentasi Citra • Segmentasi citra: membagi suatu citra menjadi wilayah-wilayah yang homogen Teknik Segmentasi Citra Dividing Image Space Clustering Feature Space Region Region Split Tiap pixel diberi index Growing Splitting and warna yang menunjukkan\ Merge keanggotaannya dalam suatu cluster

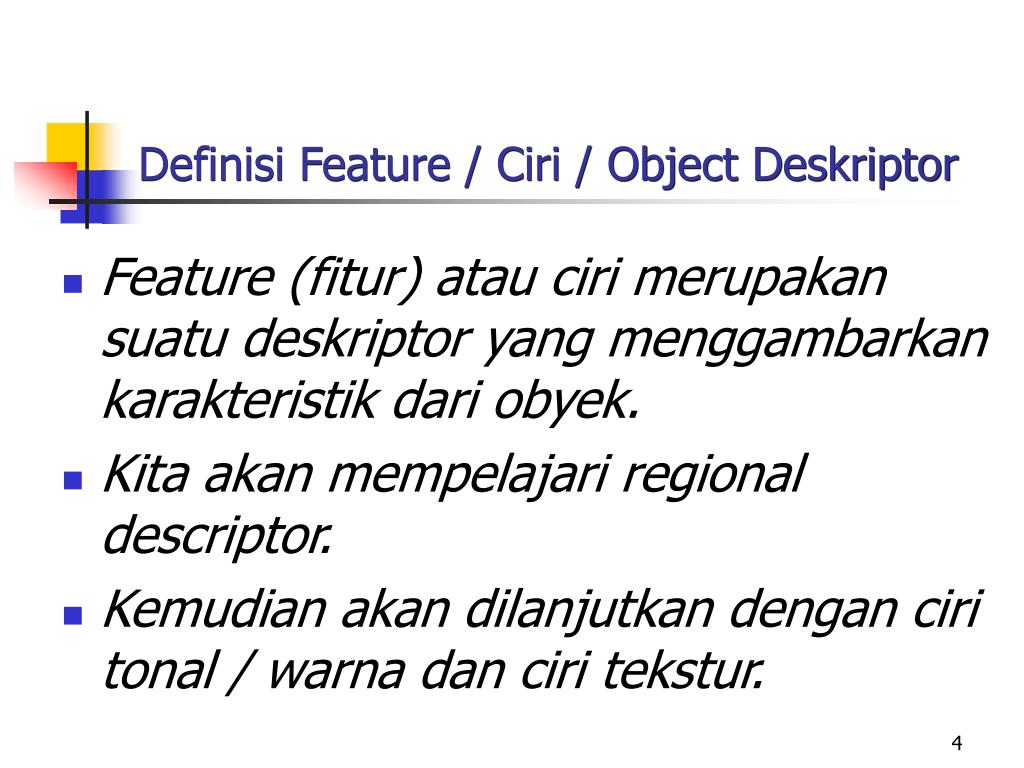

  4. Definisi Feature / Ciri / Object Deskriptor • Feature (fitur) atau ciri merupakan suatu deskriptor yang menggambarkan karakteristik dari obyek. • Kita akan mempelajari regional descriptor. • Kemudian akan dilanjutkan dengan ciri tonal / warna dan ciri tekstur.

  5. Beberapa Regional Descriptors • Area of a region: dinyatakan dengan jumlah piksel yang ada pada wilayah tersebut. • Perimeter of a region: dinyatakan dengan panjang (jumlah piksel yang ada pada) garis batas wilayah tersebut. • Region compactness descriptor: dinyatakan dengan perimeter2 / area. • Region spread: dinyatakan dengan eigen values. • Region spread descriptor: dinyatakan dengan ratio antara largest eigen value / smallest eigen value

  6. Penggunaan region compactness dan region spread descriptors(Sumber: Jain, 1990) Region compactness Region spread Obyek: Jenis Mur, Sekrup dan Pin Diagram Dua Ciri Pembeda Obyek

  7. Topology: definition and properties • Topology is a study of properties of a figure that are unaffected by any deformation, as long as there is no tearing and joining of the figure (Gonzales & Woods, 1992) • Topology properties: • Euler number E: E = C – H • C = number of connected components • H = number of holes

  8. Region with connected component and holes • H = 1 • C = 1 • E = 0 • H = 2 • C = 1 • E = -1

  9. Ciri tonal / warna • Ciri tonal atau warna dikenal sebagai ciri primer (primary features), merupakan tingkat keabuan citra hasil perekaman obyek • Ciri tonal bersifat 1-dimensi sedangkan ciri warna bersifat n-dimensi. Contoh ciri warna: • Piksel yang direpresentasi dengan format RGB (Red Green Blue) – setiap piksel dinyatakan dengan besaran Red, besaran Green dan besaran Blue • Citra multispektral – setiap piksel direpresentasi dengan respon pada kanal (panjang gelombang) 1, kanal 2, … dan seterusnya (biasanya panjang gelombang visible dan infra red)

  10. Ciri tonal : citra inderaja pankromatik • Ciri tonal merupakan ciri primer (primary features), sensor SPOT pankromatik (gray levels), jumlah band 1, resolusi brightness 256 dan resolusi spasial 10 m2.

  11. Ciri warna : citra inderaja multispektral • Ciri warna merupakan ciri primer (primary features), sensor Landsat TM, jumlah band 7, resolusi brightness 256 dan resolusi spasial 30 m2.

  12. Texture Features (Sumber: Gonzales & Woods, 1992) • Texture descriptors may be used to describe a region. No formal definition of texture exists. Intuitively, the descriptors provide measures of properties such as smoothness, coarseness, and regularity.

  13. Quality Of Textures (Sumber: MSU, 1990)

  14. Natural Textures (Sumber: Album BRODATZ)

  15. Hypothetical Textures (Sumber: Suyanto, 1990)

  16. Citra Tekstur Synthetic Aperture Radar

  17. Texture Features Computation • Texture measures depending on the statistical distribution of its neighbourhood intensities. • Contoh komputasi ciri tekstur: • Pendekatan statistik: Lokal (mean, maximum and minimum), ciri moment, GLCM (Gray Level Co-occurrence Matrix) • Pendekatan spektral: spektrum Fourier • Suatu area dinyatakan bertekstur bila varian lokalnya relatif tinggi

  18. Pendekatan Statistik - Moments (1) • Bila z adalah discrete pixel intensity (i = 1,2, … L) dan p(zi) adalah histogramnya, maka nth moment of zabout mean adalah: dengan m adalah mean dari z (average intensity):

  19. Pendekatan Statistik - Moments (2) • Selain menjelaskan bentuk tekstur melalui bentuk histogramnya: • 2nd moment merupakan ukuran kontras (relative smoothness) • 3rd moment menjelaskan skewness dari histogram • 4th moment menjelaskan flatness dari histogram • Kelemahan pengukuran tekstur berdasarkan histogram (distribusi intensitas) adalah: tidak membawa informasi tentang letak piksel-piksel yang mempunyai intensitas sama atau hampir sama.

  20. Pendekatan Statistik – GLCM (3)

  21. Pendekatan Statistik - GLCM (4)

  22. Pendekatan Spektral – Spektrum Fourier (1)(Sumber: D. Brzakovic, University of Tennessee) • Location of peaks menunjukkan fundamental spatial period of texture pattern Citra Tekstur Plot of S( )

  23. Pendekatan Spektral – Spektrum Fourier (2) (Sumber: D. Brzakovic, University of Tennessee) • Transformasi Fourier: dalam koordinat polar (r, ), koefisien Fourier adalah bilangan kompleks r = magnitude = • Features yang diekstraksi dari spektrum Fourier adalah: Jumlah peaks

  24. Primary and Secondary Features • Primary features: citra satelit yang memuat data permukaan bumi merupakan feature image dan merupakan primary feature; begitu juga citra medis dlsb.nya • Bila identifikasi obyek-obyek yang ada pada citra tidak dapat dikenali berdasarkan primary features maka kita melakukan ekstraksi ciri (feature extraction) dari citra yang ada. Ciri obyek yang diperoleh merupakan secondary features, seperti ciri bentuk, ciri tekstur sebagai hasil transformasi tekstur dlsb.nya. • Secondary features diperoleh dari transformasi primary features.
