  1. Índice Aprovechamiento geotérmico de aguas de mina “El Proyecto HUNOSA”

  2. 1 2 3 4 EL PROBLEMA DEL AGUA DE MINA AGUA DE MINA COMO RECURSO GEOTÉRMICO SERVICIOS GEOTÉRMICOS CAMPUS DE MIERES SERVICIOS GEOTÉRMICOS HOSPITAL ÁLVAREZ BUYLLA Índice

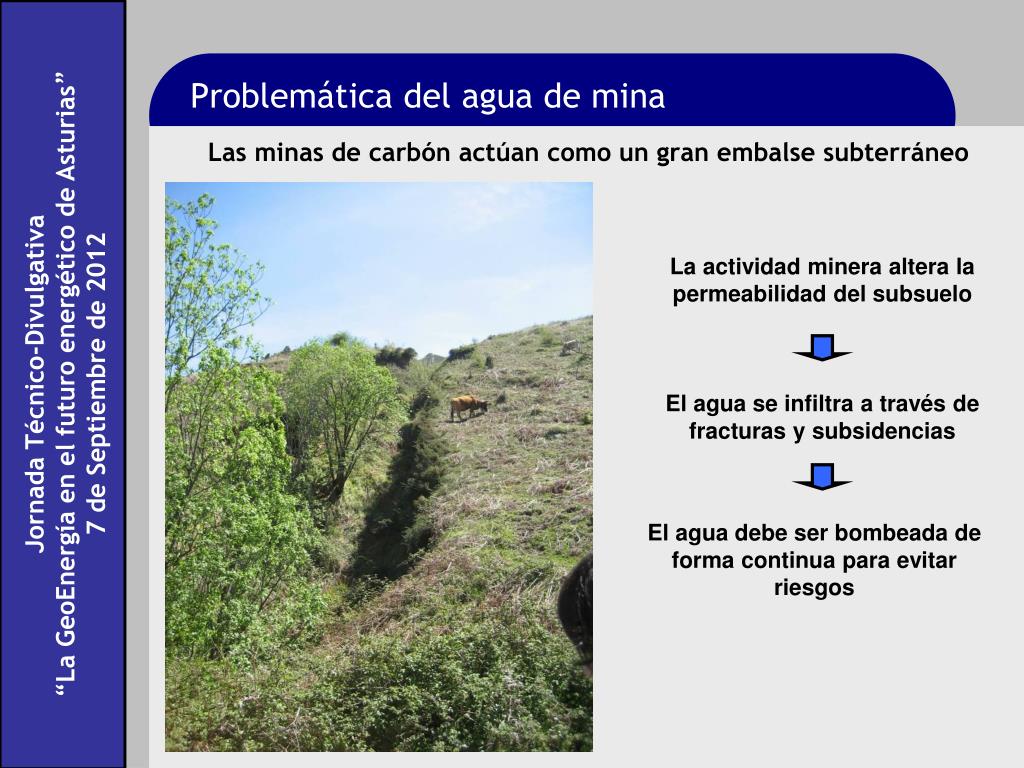

  3. Problemática del agua de mina Las minas de carbón actúan como un gran embalse subterráneo La actividad minera altera la permeabilidad del subsuelo El agua se infiltra a través de fracturas y subsidencias El agua debe ser bombeada de forma continua para evitar riesgos

  4. Agua de mina como recurso geotérmico Bomba de calor Calor de las aguas de mina Climatización

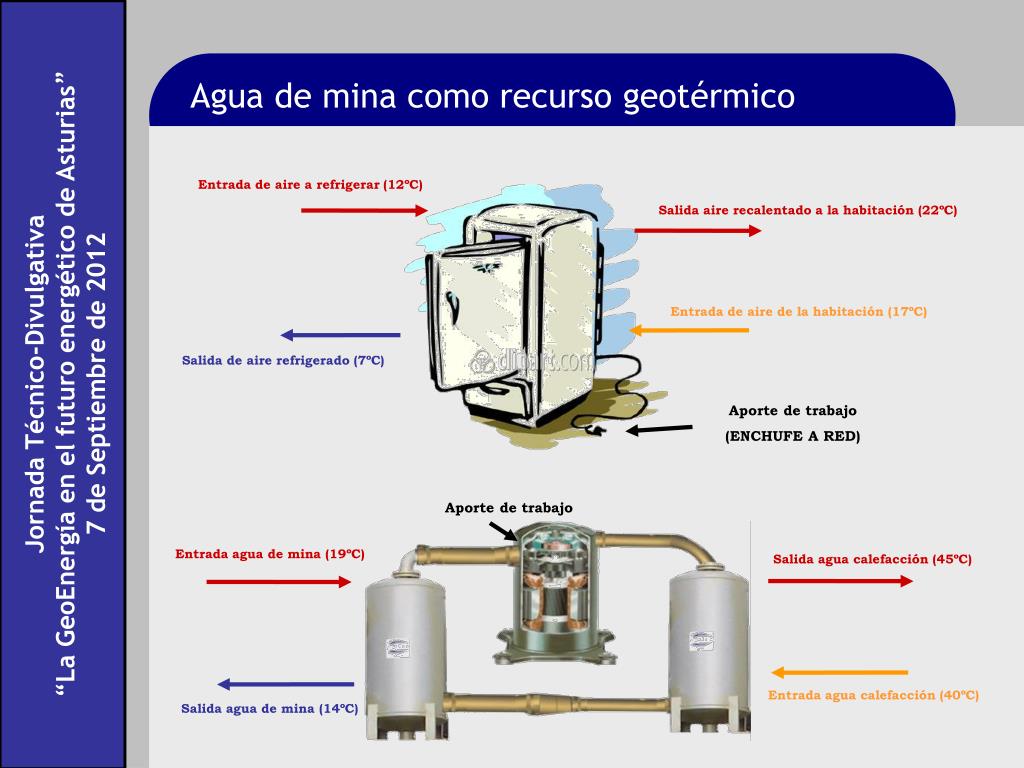

  5. Agua de mina como recurso geotérmico Entrada de aire a refrigerar (12ºC) Salida aire recalentado a la habitación (22ºC) Entrada de aire de la habitación (17ºC) Salida de aire refrigerado (7ºC) Aporte de trabajo (ENCHUFE A RED) Aporte de trabajo Entrada agua de mina (19ºC) Salida agua calefacción (45ºC) Entrada agua calefacción (40ºC) Salida agua de mina (14ºC)

  6. Agua de mina como recurso geotérmico Evaluación del potencial térmico: • Caudal de agua disponible • Capacidad de regulación • Temperatura de las aguas • Calidad del agua • Bicarbonatadas/ Cálcicas • Sin contenido importante en metales • Conductividad media 960 µS/cm • pH próximo a 7.4 Volumen total disponible: 80,3 Mm3 Caudal total disponible: 36,8 Mm3

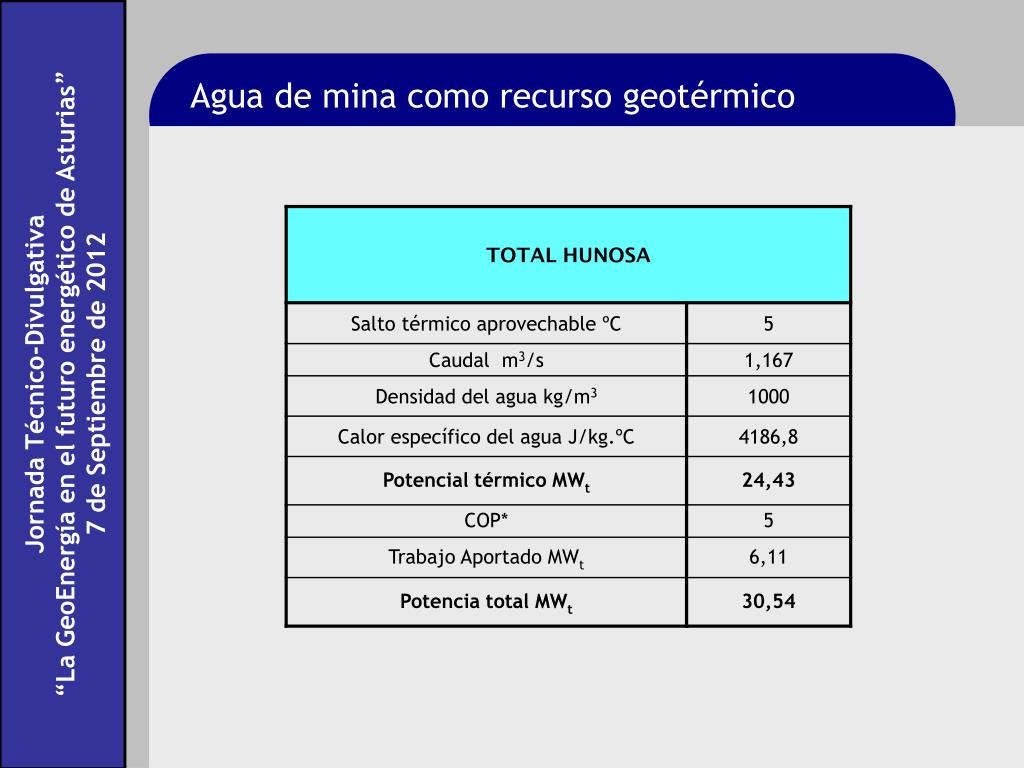

  7. Agua de mina como recurso geotérmico

  8. Servicios geotérmicos Campus de Mieres 250 m

  9. (+220,00) (+180,00) (+20,00) Servicios geotérmicos Campus de Mieres • Tapón de hormigón • Tubería Rylbrun • Tubería flexible autoportante • Caucho. Refuerzo poliéster • Equipos de bombeo

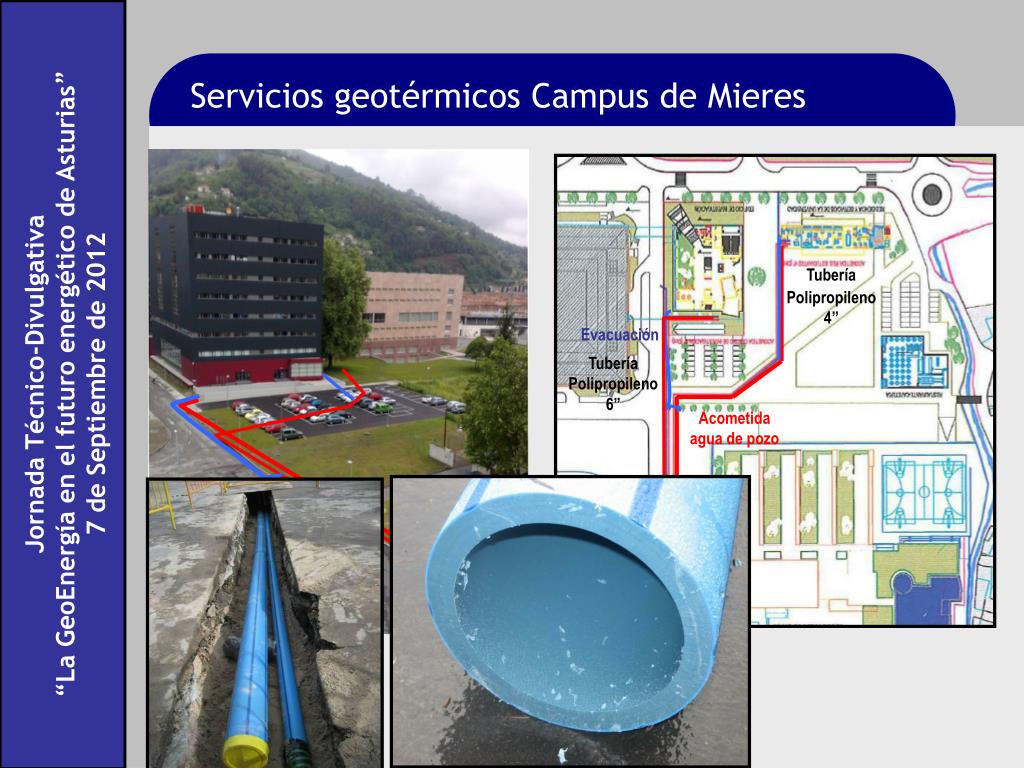

  10. Servicios geotérmicos Campus de Mieres Tubería Polipropileno 4” Evacuación Tubería Polipropileno 6” Acometida agua de pozo

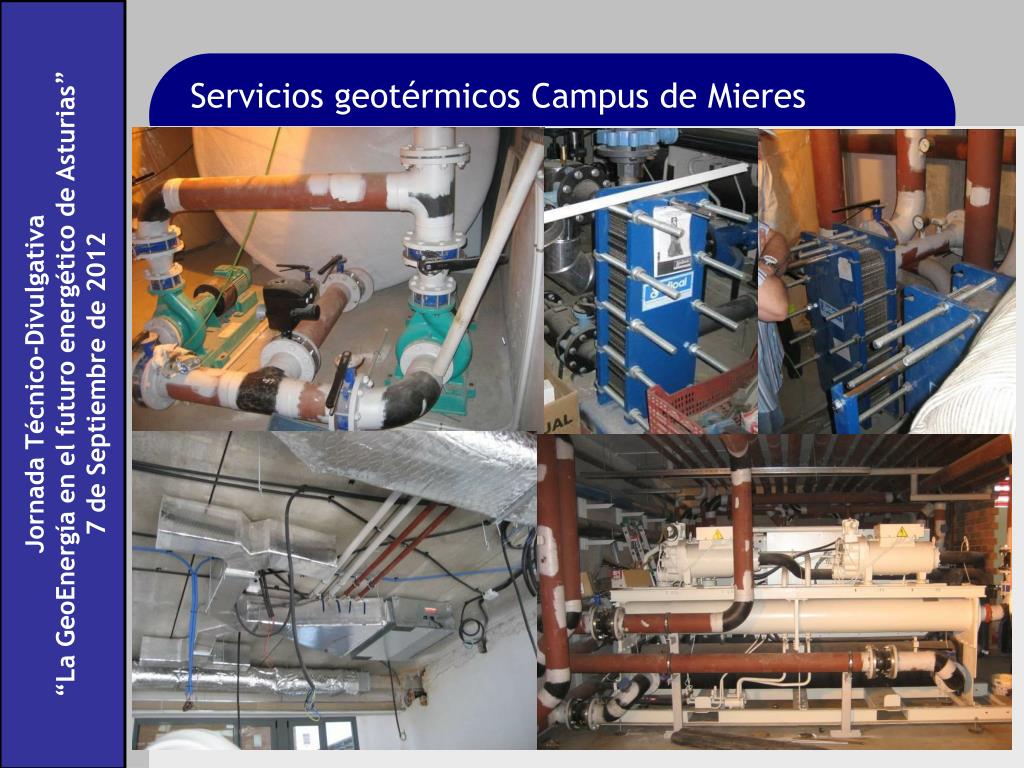

  11. Servicios geotérmicos Campus de Mieres

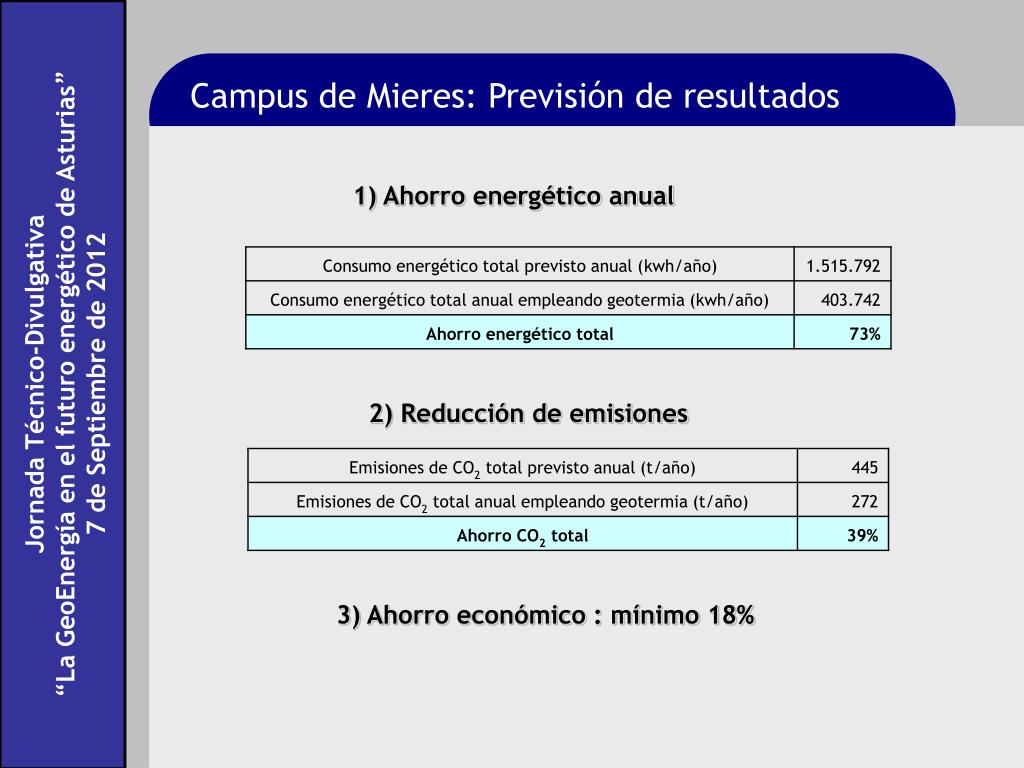

  12. Campus de Mieres: Previsión de resultados 1) Ahorro energético anual 2) Reducción de emisiones 3) Ahorro económico : mínimo 18%

  13. Servicios geotérmicos Hospital Álvarez Buylla Tubería Polietileno 100 Q= 520 m3/h Øext: 400 mm Øint: 352 mm PN 10 bar Pérdida de Tª max: 0,15 ºC

  14. Servicios geotérmicos Hospital Álvarez Buylla Invierno Agua de mina: 23ºC  13,9ºC Agua intercambio: 12ºC  19ºC Verano Agua de mina: 25ºC  32,8ºC Agua intercambio: 34ºC  28,2ºC 3.500 Kw Agua de mina: 400 m3/h Agua de circuito cerrado : 520 m3/h 2+1 37 Kw 260 m3/h 33 mca

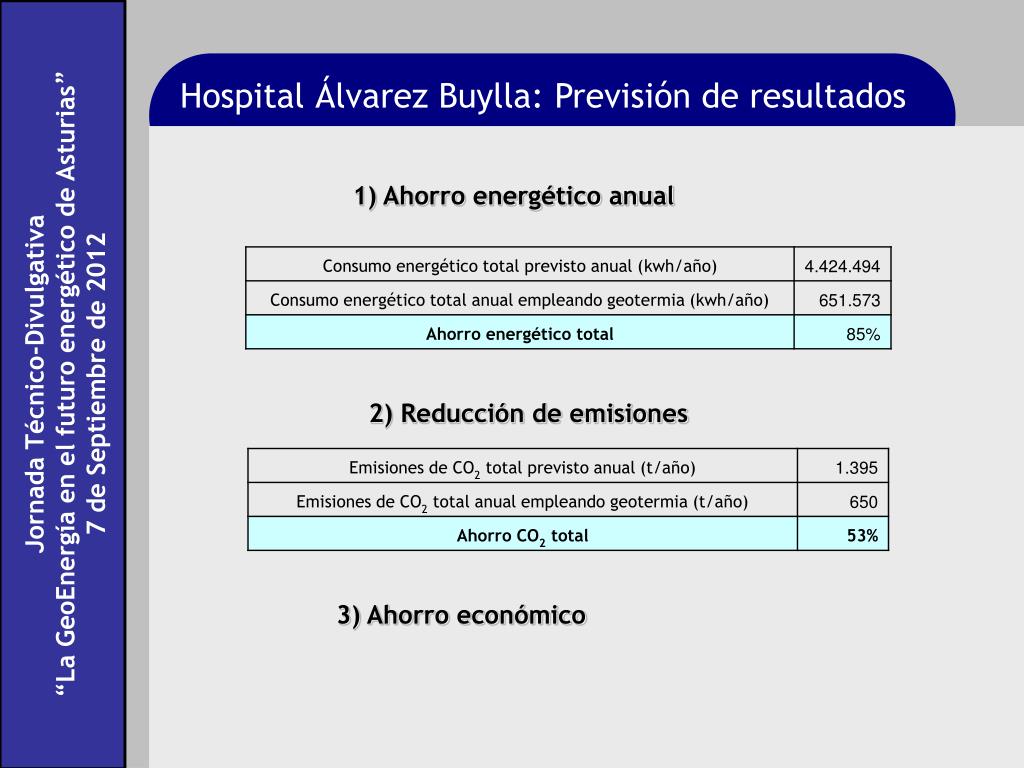

  15. Hospital Álvarez Buylla: Previsión de resultados 1) Ahorro energético anual 2) Reducción de emisiones 3) Ahorro económico

  16. Índice GRACIAS POR SU ATENCIÓN “El Proyecto HUNOSA”
