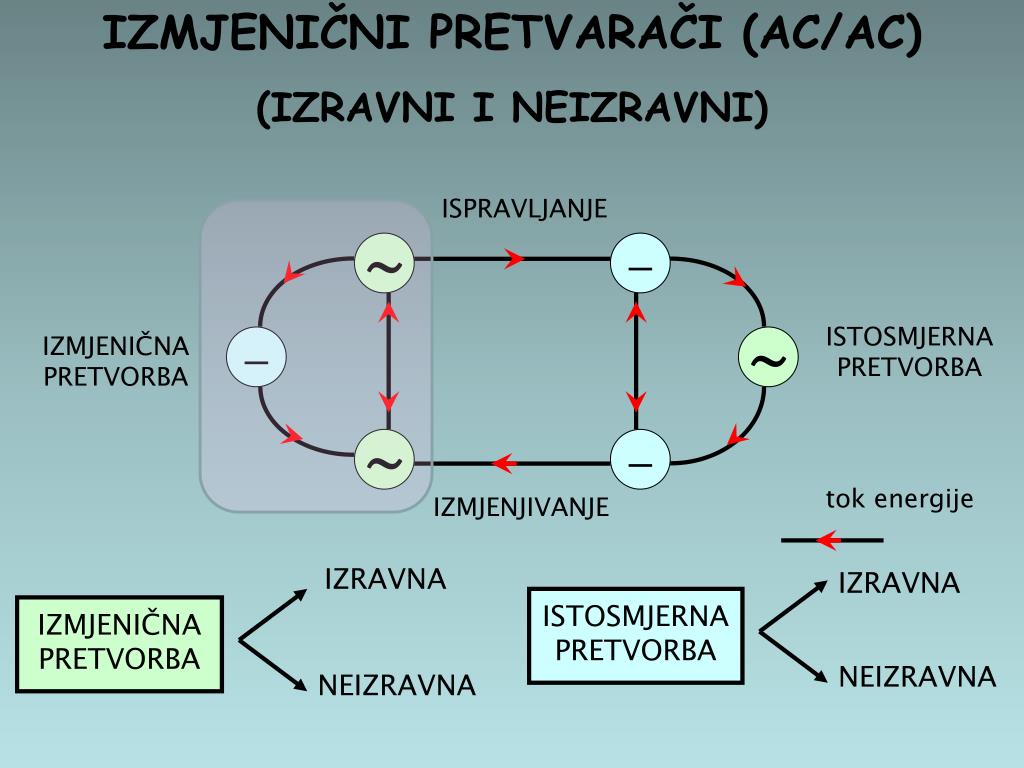

  1. IZMJENIČNI PRETVARAČI (AC/AC) (IZRAVNI I NEIZRAVNI) ISPRAVLJANJE ∼ – ISTOSMJERNA PRETVORBA – ∼ IZMJENIČNA PRETVORBA ∼ – tok energije IZMJENJIVANJE IZRAVNA IZRAVNA ISTOSMJERNA PRETVORBA IZMJENIČNA PRETVORBA NEIZRAVNA NEIZRAVNA

  2. IZMJENIČNI PRETVARAČI (AC/AC) (IZRAVNI I NEIZRAVNI) • Najjednostavnija izravna izmjenična pretvorba – regulator napona, primjerice kod rasvjete, univerzalnih motora. • Sljedeća primjena za upuštanje asinkronih motora, naponsko upravljanje asinkronim motorima, jednostavnu promjenu smjera vrtnje. • Neizravna izmjenična pretvorba ima 2 stupnja pretvorbe i istosmjerni međukrug. Samo ćemo je ukratko spomenuti. To je najčešće struktura pretvorbe kod suvremenih pretvarača za izmjenične strojeve. • Dodatna literatura TEMA-2

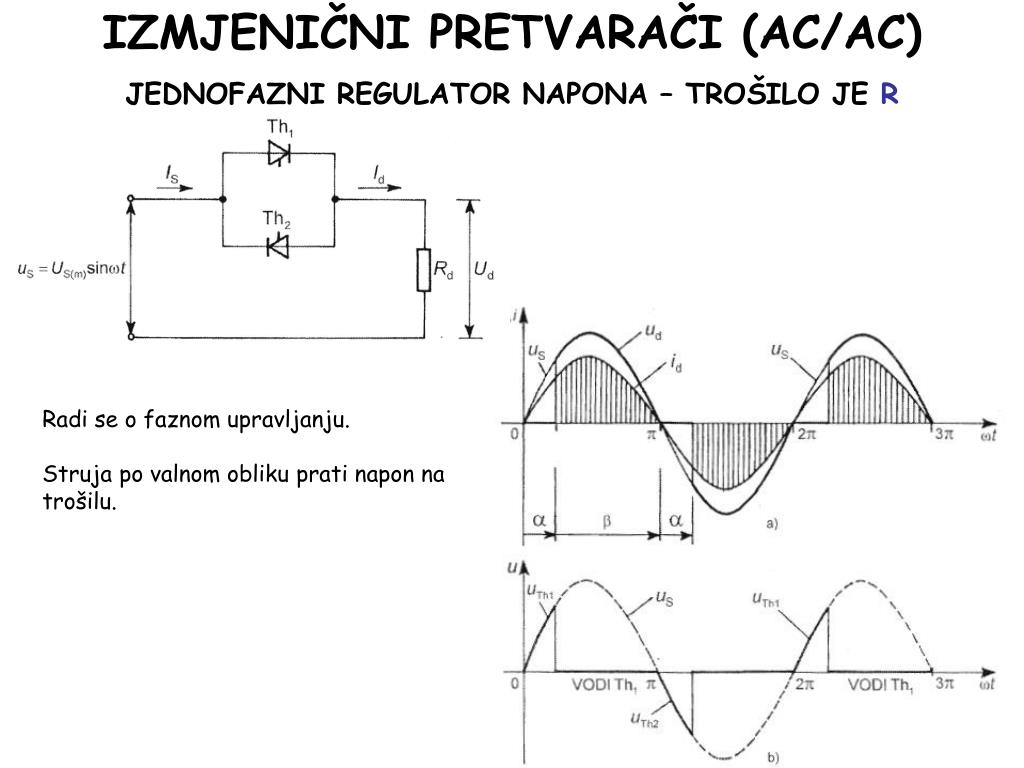

  3. IZMJENIČNI PRETVARAČI (AC/AC) JEDNOFAZNI REGULATOR NAPONA – TROŠILO JE R Radi se o faznom upravljanju. Struja po valnom obliku prati napon na trošilu.

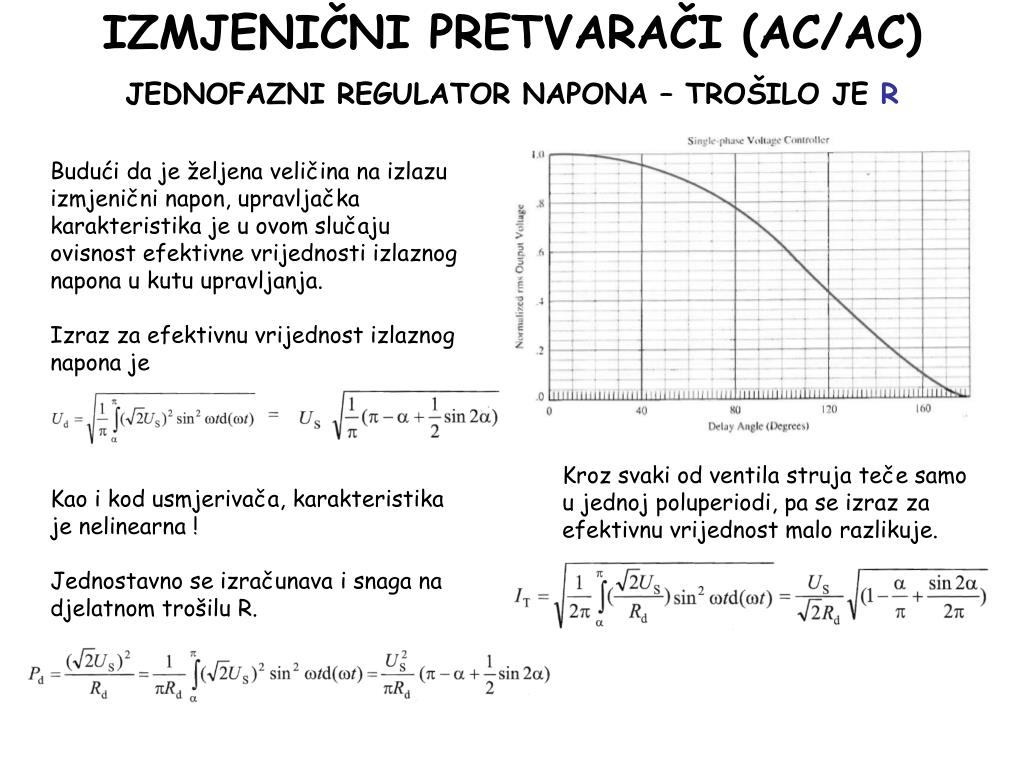

  4. IZMJENIČNI PRETVARAČI (AC/AC) JEDNOFAZNI REGULATOR NAPONA – TROŠILO JE R Budući da je željena veličina na izlazu izmjenični napon, upravljačka karakteristika je u ovom slučaju ovisnost efektivne vrijednosti izlaznog napona u kutu upravljanja. Izraz za efektivnu vrijednost izlaznog napona je Kao i kod usmjerivača, karakteristika je nelinearna ! Jednostavno se izračunava i snaga na djelatnom trošilu R. Kroz svaki od ventila struja teče samo u jednoj poluperiodi, pa se izraz za efektivnu vrijednost malo razlikuje.

  5. IZMJENIČNI PRETVARAČI (AC/AC) JEDNOFAZNI REGULATOR NAPONA – TROŠILO JE R Napon i struja trošila bogati su višim harmonicima, što se vidi iz slike. Posljedica je onečišćenje napojne mreže. FAKTOR SNAGE Zanimljivo je izračunati faktor snage (omjer djelatne i prividne snage). Iako je trošilo djelatno, faktor snage manji je od 1 !

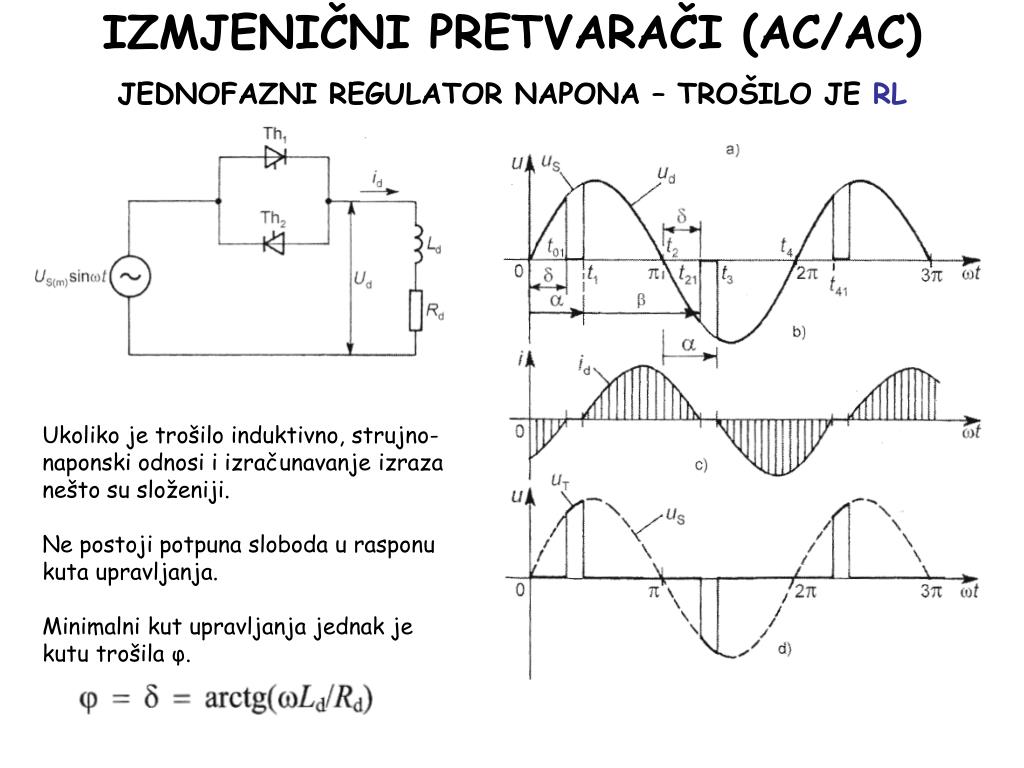

  6. IZMJENIČNI PRETVARAČI (AC/AC) JEDNOFAZNI REGULATOR NAPONA – TROŠILO JE RL Ukoliko je trošilo induktivno, strujno-naponski odnosi i izračunavanje izraza nešto su složeniji. Ne postoji potpuna sloboda u rasponu kuta upravljanja. Minimalni kut upravljanja jednak je kutu trošila φ.

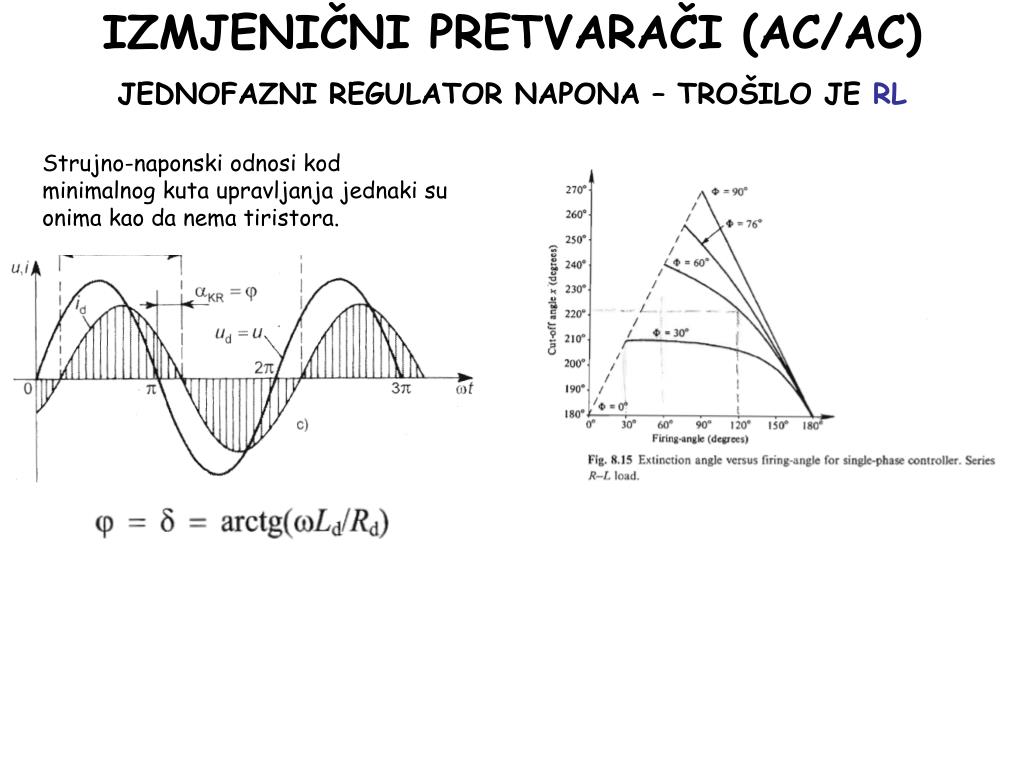

  7. IZMJENIČNI PRETVARAČI (AC/AC) JEDNOFAZNI REGULATOR NAPONA – TROŠILO JE RL Strujno-naponski odnosi kod minimalnog kuta upravljanja jednaki su onima kao da nema tiristora.

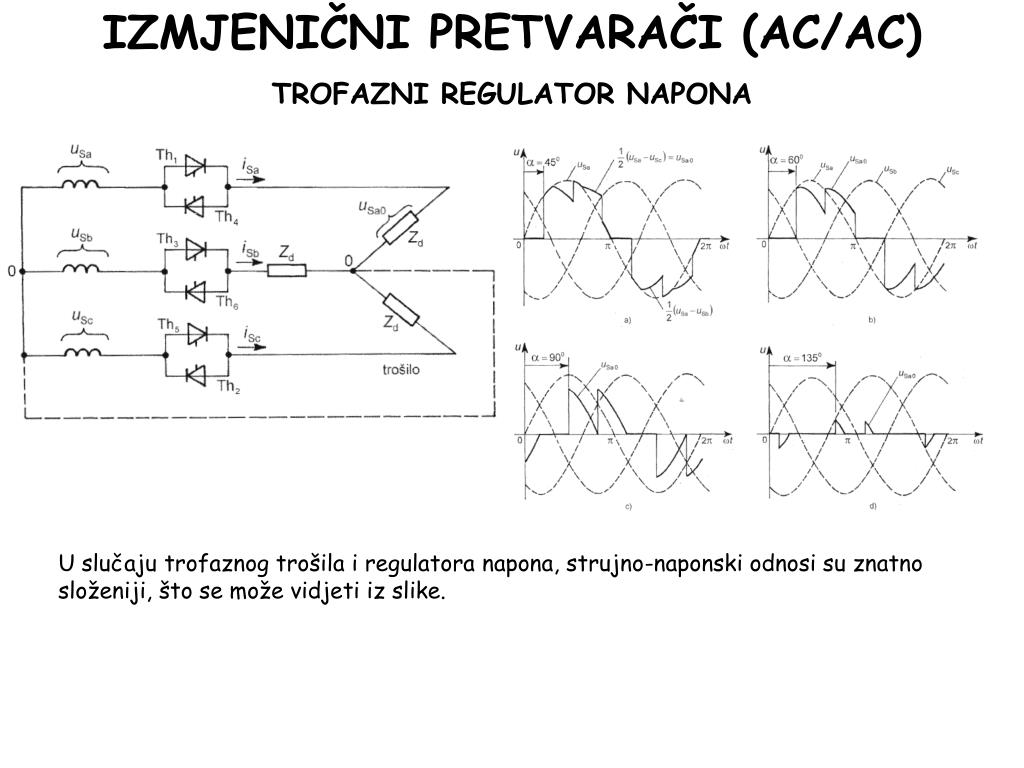

  8. IZMJENIČNI PRETVARAČI (AC/AC) TROFAZNI REGULATOR NAPONA U slučaju trofaznog trošila i regulatora napona, strujno-naponski odnosi su znatno složeniji, što se može vidjeti iz slike.

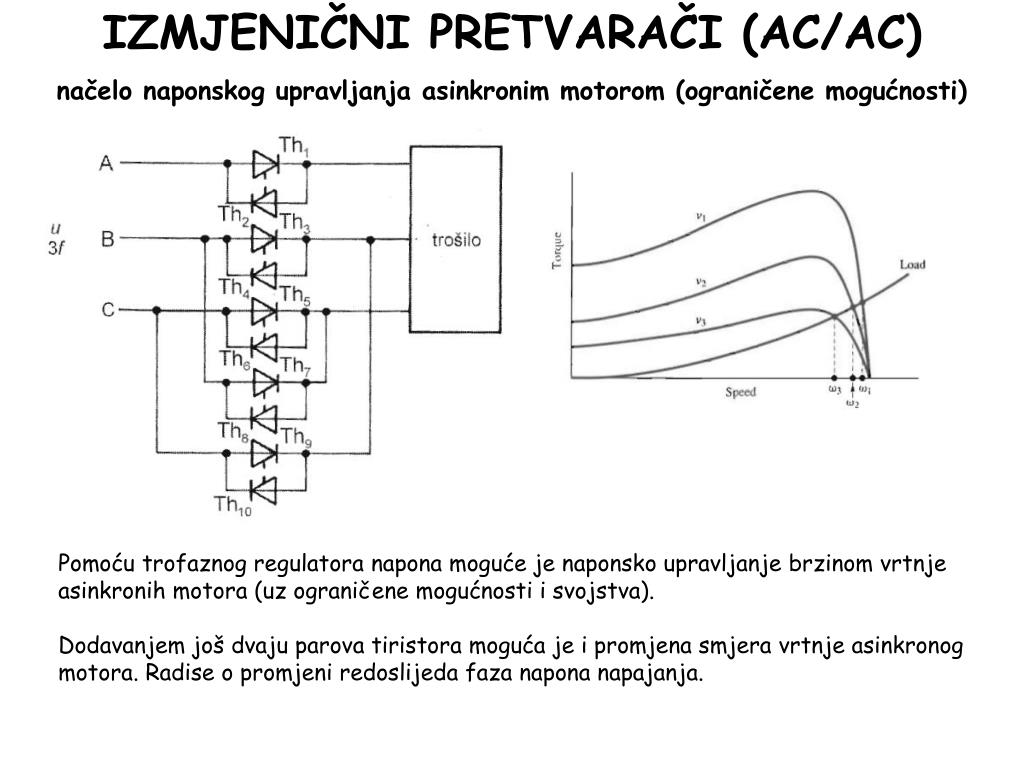

  9. IZMJENIČNI PRETVARAČI (AC/AC) načelo naponskog upravljanja asinkronim motorom (ograničene mogućnosti) Pomoću trofaznog regulatora napona moguće je naponsko upravljanje brzinom vrtnje asinkronih motora (uz ograničene mogućnosti i svojstva). Dodavanjem još dvaju parova tiristora moguća je i promjena smjera vrtnje asinkronog motora. Radise o promjeni redoslijeda faza napona napajanja.

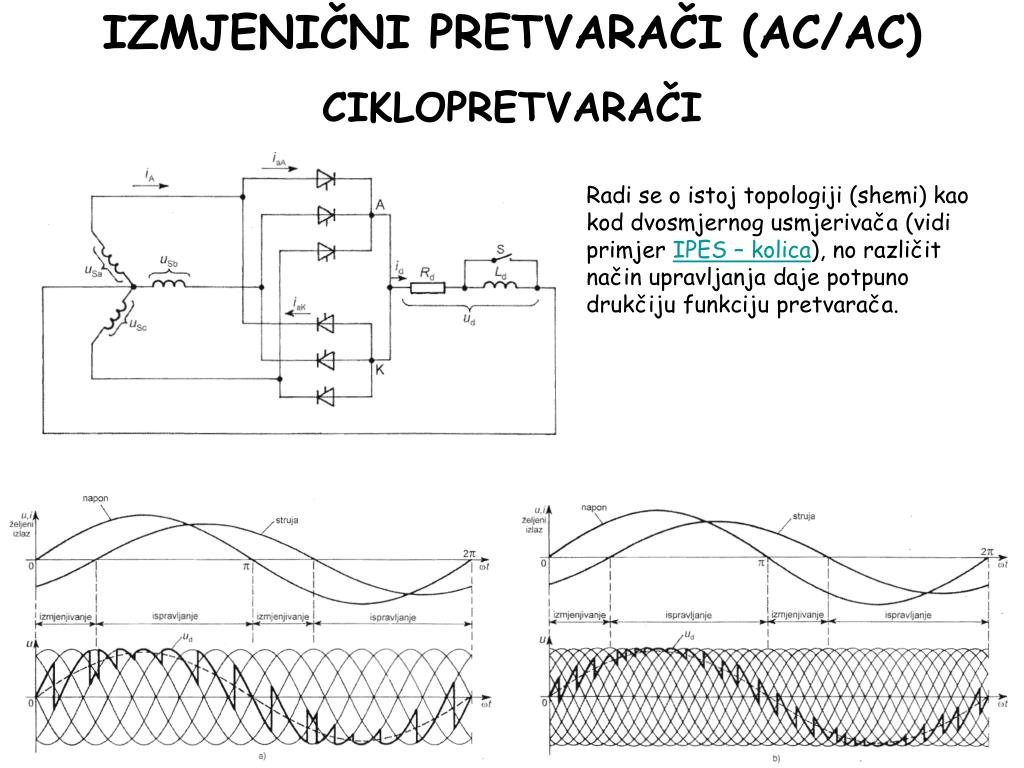

  10. IZMJENIČNI PRETVARAČI (AC/AC) CIKLOPRETVARAČI Radi se o istoj topologiji (shemi) kao kod dvosmjernog usmjerivača (vidi primjer IPES – kolica), no različit način upravljanja daje potpuno drukčiju funkciju pretvarača.

  11. Najsuvremenije rješenje izravne izmjenične pretvorbe – MATRIČNI PRETVARAČ (vidi IPES+_on-line)

  12. NEIZRAVNI IZMJENIČNI PRETVARAČI To su danas najčešće korišteni pretvarači za izmjenične elektromotorne pogone. U ulaznom dijelu nalazi se ispravljač (najčešće diodni), a iza istosmjernog međukruga nalazi se izmjenjivač. UG+ T1 T3 T5 L1 RLade U L2 V UDC CDC L3 Bremschopper W T6 T2 T4 UG- Auswertung Steuerkarte BR1 BR2 Ograničenje struje punjenja Mjerenje izlazne struje Priključak motora RBrems Kapacitet međukruga Prenaponska zaštita Izmjenjivač Kočni krug Mreažni priključak Ispravljač

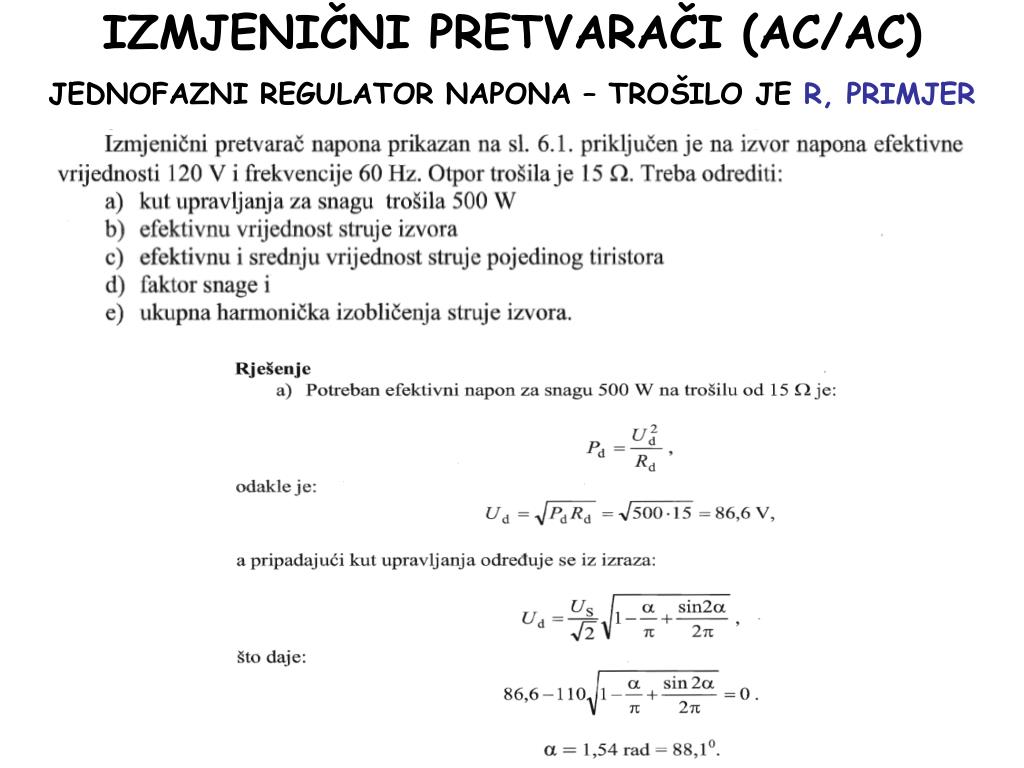

  13. IZMJENIČNI PRETVARAČI (AC/AC) JEDNOFAZNI REGULATOR NAPONA – TROŠILO JE R, PRIMJER

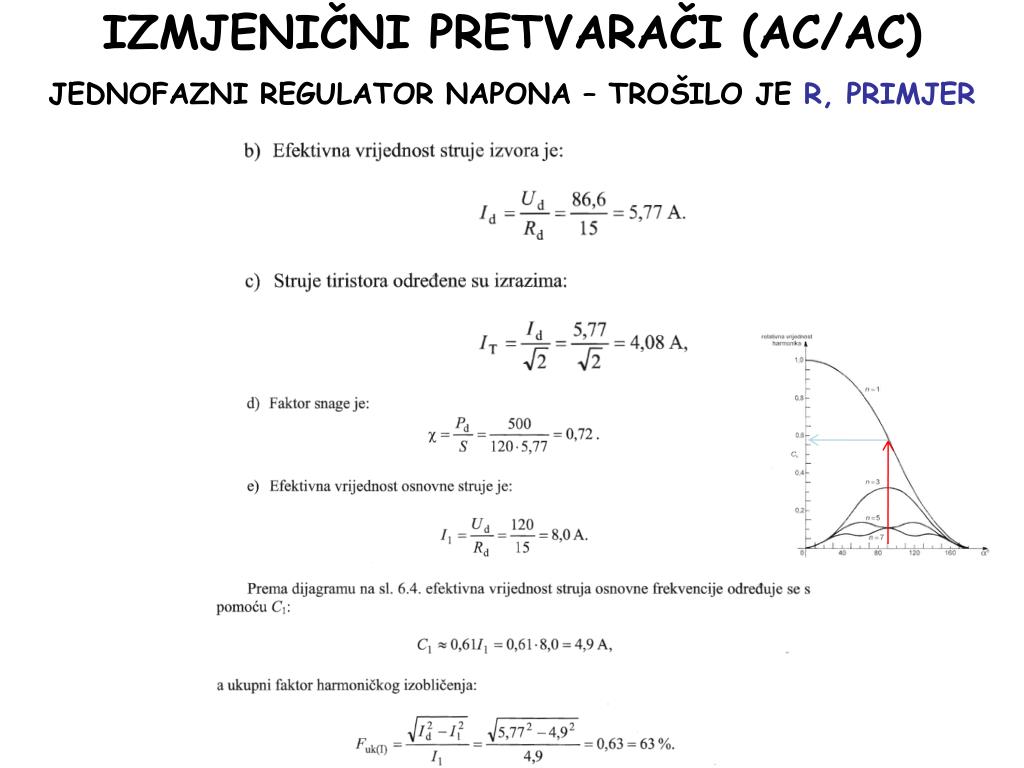

  14. IZMJENIČNI PRETVARAČI (AC/AC) JEDNOFAZNI REGULATOR NAPONA – TROŠILO JE R, PRIMJER
