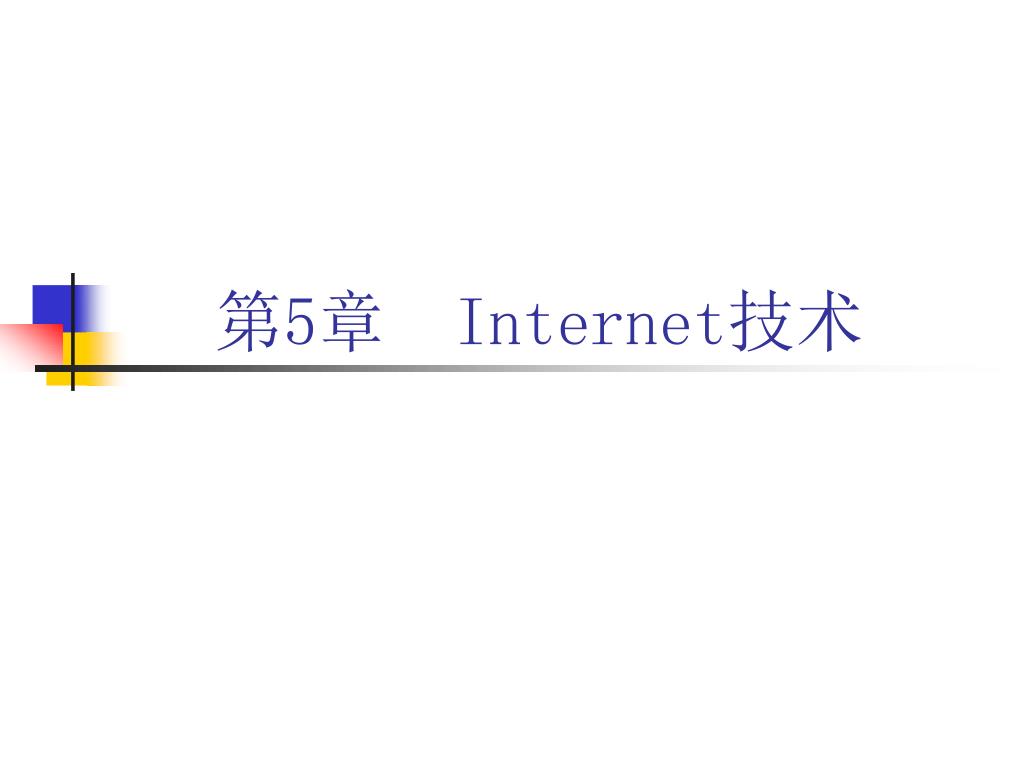

  1. 第5章 Internet技术

  2. 5.1 Internet概述 • 5.2 Internet的基本工作原理 • 5.3 TCP/IP • 5.4 Internet地址及规划 • 5.5 Internet域名系统 • 5.6 Internet的接入 • 5.7 Internet基本服务 • 5.8 下一代网络协议IPv6

  3. 5.1 Internet概述

  4. 5.1.1 Internet的起源与发展 • 1．Internet的起源 • 2．Internet的实用化 • 3．Internet的商业化 • 4．Internet的公众化

  5. 5.1.2 Internet在中国 • 第一阶段：1987年～1993年，主要为理论研究与电子邮件服务。 • 第二阶段：1994年至今，建立国内的计算机网络并实现了与Internet的全功能连接。

  6. 5.1.3 Internet的特点 • 1．全球信息浏览 • 2．检索、交互信息方便快捷 • 3．灵活多样的接入方式 • 4．收费低廉

  7. 5.1.4 Internet的基本组成 • 1．物理网络 • 2．通信协议 • 3．网络工具

  8. 5.1.5 Internet的未来发展方向

  9. 5.2 Internet的基本工作原理

  10. 5.2.1 Internet中的信息传递 计算机之间的信息交换有两种方式：电路交换方式和分组交换方式。

  11. 5.2.2 Internet内部连接和信息传递 示意图

  12. 图5-1 Internet内部连接和信息传递示意图

  13. 5.3 TCP/IP

  14. 5.3.1 TCP/IP的分层结构

  15. 图5-2 TCP/IP与OSI之间的对应关系

  16. 5.3.2 TCP/IP协议集 • 1．因特网协议集

  17. 图5-3 TCP/IP协议集

  18. 2．TCP/IP协议集的分层实施

  19. 图5-4 TCP/IP协议集的分层实施

  20. 3．基于因特网的信息流示意图

  21. 图5-5 基于因特网的信息流示意图

  22. 5.3.3 IP • IP是一个无连接的协议，它无需为发送数据报建立虚电路。

  23. 图5-6 IP传输机制

  24. 1．IP提供的服务 • （1）不可靠的投递服务 • （2）无连接的投递服务 • （3）尽力的投递服务

  25. 2．IPV4协议 如图所示

  26. 图5-7 IP数据报格式

  27. 3．IP数据报的封装 如图5-8所示

  28. 图5-8 IP数据报封装示意图

  29. 4．IP数据报的寿命 • 5．IP路由（如图所示） • （1） 本网投递。（收发方的IP地址具有相同的IP网络标识Netid） • （2） 跨网投递（收发方的IP地址具有不同的IP网络标识Netid） • （3）提高IP路由处理效率的方法

  30. 图5-9 IP路由示意图

  31. 5.3.4 TCP • TCP叫做面向连接的、可靠的运输协议，它给IP服务添加了面向连结和可靠性。

  32. 主 要 特 性 含 义 面向数据流的投递服务 应用程序之间传输的数据可视为无结构的字节流（或位流），流投递服务保证收发的字节顺序完全一致 面向连接的投递服务 数据传输之前，TCP模块之间需建立类似虚电路的连接，其后的TCP报文在此连接基础上传输 可靠传输服务 TCP是可靠的传输协议，它使用确认机制来检查数据是否安全和完整的到达。接收方根据收到的报文中的校验和，判断传输的正确性。如果正确，进行应答，否则丢弃报文。发送方如果在规定的时间内未能获得应答报文，自动进行重传 缓冲传输 TCP模块提供强制性传输（立即传输）和缓冲传输两种手段。缓冲传输允许将应用程序的数据流积累到一定的体积，形成报文，再进行传输 • 1．TCP的特性 表5－1 TCP协议的特性及含义

  33. 主 要 特 性 含 义 全双工传输 TCP模块之间可以进行全双工的数据流交换，即数据可在同一时间进行双向流动。当分组从A发往B时，它也可以携带对B发来的分组的确认。这就叫捎带 流量控制 TCP模块提供滑动窗口机制，支持收发TCP模块之间的端到端流量控制

  34. 2．TCP端口、连接与端点

  35. 图5-10 TCP端口作用示意图

  36. 3．TCP/UDP应用程序端口号分配 • TCP/IP约定：0～1023为保留端口号，标准应用服务使用；1024以上是自由端口号，用户应用服务使用。

  37. 4．TCP数据的封装 TCP封装和拆装示意如图

  38. 图5-11 TCP封装和拆装示意图

  39. 5.3.5 UDP • UDP，即用户数据报协议（User Datagram Protocol）。作为运输层协议，UDP使用端口号来完成进程到进程之间的通信，UDP在运输层提供非常有限的流控制机制，在收到分组时没有流控制也没有确认。

  40. UDP提供的是无连接的、不可靠的运输服务。 • 在多媒体应用中，常用TCP支持数据传输，UDP支持音频/视频传输。

  41. 5.4 Internet地址及规划

  42. IP地址的一般格式为： 类别 + Netid + Hostid。

  43. 5.4.1 Internet IP地址的分类 • 1．A类地址 • 网络标识占1个字节，第1位为“0”，允许有126个A类网络，每个网络大约允许有1670万台主机。

  44. 2．B类地址 • 网络标识占2个字节，第1，2位为“10”，允许有16383个网络，每个网络大约允许有65533台主机。

  45. 3．C类地址 • 网络标识占3个字节，第1，2，3位为“110”，允许有2,097,151个网络，每个网络大约允许有254台主机。

  46. 4．D类地址 • 前4位为“1110”，用于多址投递系统（组播）。

  47. 5．E类地址 • 前4位为“1111”，保留未用。

  48. 5.4.2 特殊IP地址及专用IP地址 • 1．特殊IP地址 • ① Hostid为全‘0’的IP地址，不分配给任何主机，仅用于表示某个网络的网络地址。

  49. ② Hostid为全'1'的IP地址，不分配给任何主机，用作广播地址，对应分组传递给该网络中的所有结点。

  50. ③ 32位为全'1'的IP地址（255.255.255.255），称为有限广播地址，通常由无盘工作站启动时使用，希望从网络IP地址服务器处获得一个IP地址。
