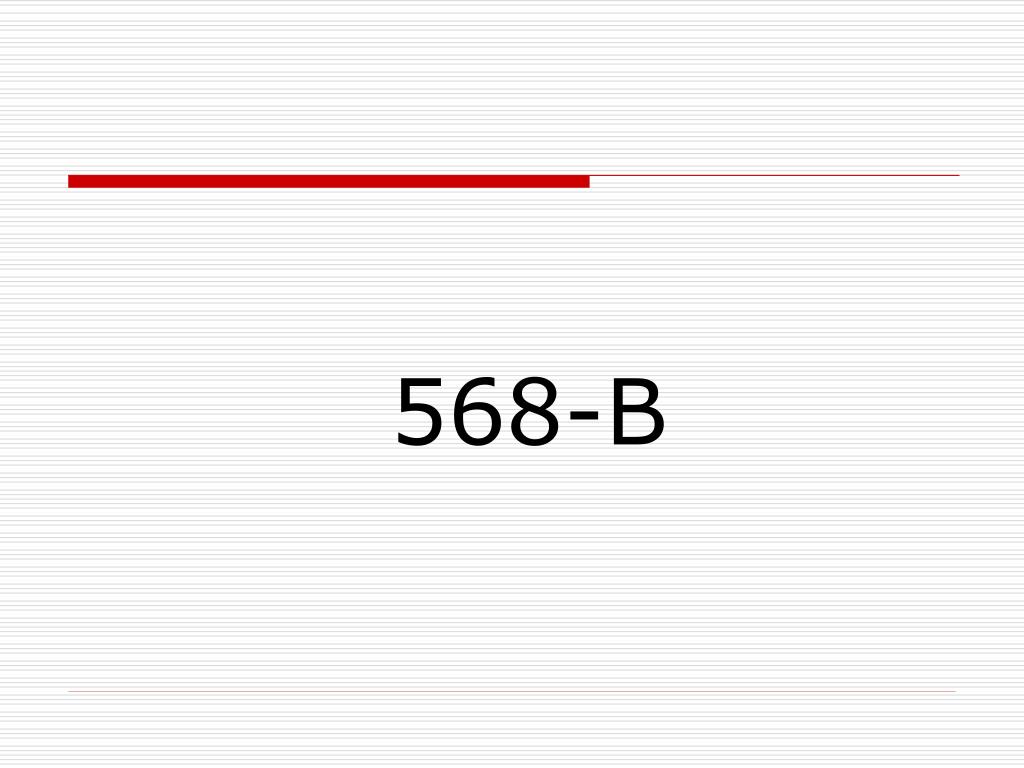

  1. 568-B

  2. TIA/EIA – 568 – B Estándar de Cableado para Telecomunicaciones en Edificios Comerciales

  3. ESQUEMA GENERAL • TIA/EIA-B.1 -Requrimientos Generales • TIA/EIA-B.2 -Componentes de Cableado, par trenzado balanceado • TIA/EIA-B.3 -Componentes de cabledo, Fibra óptica

  4. TIA/EIA – 568 – B.1 PROPÓSITO • Especifica un sistema de cableado genérico • Respalda un ambiente de productos y vendedores múltiples • Independiente de las aplicaciones • Establecer requisitos de desempeño

  5. TIA/EIA – 568 – B.1 ALCANCE • Especifica: - Requisitos de componentes - Distancias de cableado - Configuraciones de conectores - Topología

  6. TIA/EIA – 568 – B.1 ALCANCE • Se aplica a: - Edificios comerciales - Ambiente de oficinas

  7. ¿QUÉ ES CABLEADO ESTRUCTURADO? • Define la topología • Identifica los medios • Especifica las distancias • Especifica las interfases de conexión • Especifica los requisitos de desempeño

  8. ¿PORQUÉ CABLEADO ESTRUCTURADO? • Flexibilidad • Dará soporte a diversos ambientes • Incrementa el desempeño • Cambios, modificaciones yadiciones rápidas

  9. TIA/EIA – 568-B.1 ELEMENTOS DEL SISTEMA DE CABLEADO ESTRUCTURADO • Cableado Horizontal • Cableado Vertical (principal) • Área de Trabajo • Closet de telecomunicaciones • Cuarto de Equipo • Entradas de servicio • Administración

  10. CABLEADO HORIZONTAL

  11. TIA/EIA – 568 – B.1 CABLEADO HORIZONTAL WA WA TC 90 m Max WA WA

  12. TIA/EIA – 568 – B.1 CABLEADO HORIZONTAL • Se define desde el área de trabajo hasta el closet de telecomunicaciones -Incluye: - Cable - Salida/Conector en el área de trabajo - Terminaciones mecánicas - Patch Cords o jumpers en el cuarto de telecomunicaciones - Puede incluir punto de consolidación(PC) o salidas de múltiples usuarios(muto)

  13. TIA/EIA – 568 – B.1 CABLEADO HORIZONTAL • Debe ser topología estrella • Cada salida debe ser conectada a un closet de telecomunicaciones • El cableado debe finalizar en closet de telecomunicaciones del mismo piso del área a que se está dando servicio

  14. TIA/EIA – 568 – B.1 CABLEADO HORIZONTAL • Componentes eléctricosespecíficos de la aplicación: - No deben ser instalados como parte del cableado horizontal - Si es necesario, deben estar expuestos (fuera de las placas de red)

  15. TEA/EIA – 568 – B.1 CABLEADO HORIZONTAL • Se permite un punto de transición o punto de consolidación en el cableado horizontal: - Es un punto de interconexión dentro del cableado horizontal - Sirve haste 12 áreas de trabajo - Debe estar localizado al menos a 15 metros del CT

  16. TIA/EIA – 568 – B.1 CABLEADO HORIZONTAL • Distancias Horizontales - Máximo 90 metros. - Se permiten 10 metros adicionales para cables de conexión TC WA 90 m 3 m 6 m

  17. TIA/EIA – 568 – B.1 CABLEADO HORIZONTAL • Cables reconocidos - Cuatro pares, trenzado, 100 Ohms (UTP, ScTP)TIA/EIA 568- B.2 • Dos pares, trenzados 150 Ohms (STP) TIA/EIA 568- B.2, en este momento esta reconocido pero no se recomienda para instalaciones nuevas ya que se espera sea removido en la proxima revisión • Cables de fibra óptica de 62.5/125 um o 50/125 um , dos fibras o mas

  18. TIA/EIA – 568 – B.1 CABLEADO HORIZONTAL • Un mínimo de dos salidas por cada área de trabajo : - Uno debe ser UTP de 100 Ohms de cuatro pares (Cat. 5e mínimo. Se recomienda Cat 6)

  19. TIA/EIA – 568 – B.1 CABLEADO HORIZONTAL • La segunda salida debe ser uno de los siguientes : - Cable UTP de 100 Ohms de cuatro pares (Cat. 5e, 6, se recomienda) - Cable de fibra óptica de 62.5/125 um o 50/125 micras de dos hilos

  20. TIA/EIA – 568 – B.1 CABLEADO VERTICAL

  21. TIA/ EIA – 568 – B.1 CABLEADO VERTICAL • Interconexión entre closets de telecomunicaciones, cuarto de equipo y entrada de servicios • También incluye cableado entre-edificios

  22. TIA/EIA – 568 – B.1 CABLEADO VERTICAL X CE X CE 1 er Nivel 1 er Nivel X CI 2 do Nivel (si es necesario) CT X CT X CT X CT X AT AT AT AT AT AT

  23. TIA/EIA – 568 – B.1 CABLEADO VERTICAL • Cables reconocidos - Cable multi-par UTP de 100 Ohms - Cable de fibra óptica 50/125 micras - Cable de fibra óptica de 62.5/125 micras - Cable de fibra óptica mono-modo

  24. TIA/EIA – 568 – A CABLEADO VERTICAL • Distancias máximas : - UTP; 800 metros (para transmisión de voz) - Fibra óptica de 62.5/125 um o 50/125 um; 2000 metros - Fibra óptica de mono-modo; 3000 metros

  25. TIA/EIA – 568 – B.1 AREA DE TRABAJO • Se extiende desde la placa de pared hasta el equipo del usuario • Diseñado para cambios, modificaciones y adiciones fáciles

  26. Faceplate

  27. Faceplate

  28. TIA/EIA 568- B.1 Practicas adicionales de cableado para oficinas abiertas

  29. TIA/EIA 568-B.1 • Cuando se instala una corrida de una distancia considerable, y después se hacen cambios en los muebles modulares, se tiene que desechar todo el cable des-instalado $

  30. TIA/EIA 568-B.1 • Se buscó un modo para que se manejara un sistema centralizado y que pudiera ofrecer cambios fáciles para remodelaciones y cambios en oficinas abiertas.....

  31. TIA/EIA 568-B.1 • Especifica prácticas opcionales para entornos de oficinas abiertas • Provee de cambios en el cableado cuando los muebles modulares en oficinas son reorganizados

  32. TIA/EIA568-B.1 • Únicamente se puede utilizar este esquema en sistemas de muebles modulares. ¡ No se permite en oficinas de paredes falsas o de ladrillo !

  33. TIA/EIA568-B.1 • Existen dos configuraciones - Ensamble de salidas de Telecomunicaciones Multi-Usuario (MUTO = Multi- User Telecommunications Outlet Assembly) - Punto de consolidación (PC)

  34. TIA/EIA 568-B.1 MUTO Cables Horizontales terminan en un lugar común • Los cordones de estación son ruteados directamente del MUTO al área de trabajo • Es la Solución preferida para aplicaciones donde se anticipan movimientos frecuentes

  35. TIA/EIA 568-B.1 MUTO • Cada MUTO debe dar servicio a un máximo de 12 áreas de trabajo • Debe ser fácilmente accesible y no estar localizado en un piso o techo falso • Debe quedar instalado permanentemente

  36. TIA/EIA 568-B.1 MUTO Cable de área de trabajo (w) MUTO Cable horizontal (H) B CT A

  37. TIA/EIA 568-B.1 Distancias Horizontales (Cobre) Longitud de cable Longitud Max para Cable Longitu Max para Cables Horizontales de Área de trabajo de Áreas de trabajo, Patch Cords y Cable de Equipos H W C m (ft) m (ft) m (ft) 90(295) 3(10) 10(33) 85(279) 7(23) 14(46) 80(262) 11(36) 18(59) 75(246) 15(49) 22(72) 70(230) 20(66) 27(89) La longitud máxima se determina por : C = (102-H) / 1.2 W = C – 7 20 m

  38. TIA/EIA 568-B.1Distancias Horizontales (Cobre) • Aun cuando la distancia al MUTO sea menor a 70 mts, la longitud máxima del cordón de esta estación no deberá rebasar 22 mts. Para 24 AWG o 17 mts. Para 26 AWG • La distancia máxima nunca rebasará los 100 mts.

  39. TIA/EIA 568-B.1 Distancias Horizontales (Fibra) • Cualquier combinación de longitud en cables horizontales, cable de área de trabajo, cordones de parcheo y cables de equipo son aceptados • La distancia máxima nunca rebasará los 100 mts.

  40. TIA/EIA 568-B.1 PUNTO DE CONSOLIDACION • Es un punto de interconexión en el cableado horizontal • Es un sistema preferido cuando se anticipa una cantidad limitada de cambios • No es un empalme - Plug / Jack - Conector tipo 110

  41. TIA/EIA 568-B.1 PUNTO DE CONSOLIDACION • NUNCA se usará un Punto de Consolidación como “Crossconnection” • No se permite mas que un solo punto de Consolidación entre cada corrida de cable • Se recomienda colocar el CP a 15 mts del CT

  42. TIA/EIA 568-B.1 PUNTO DE CONSOLIDACION • Cada PC debe dar servicio a un máximo de 12 áreas de trabajo • Debe ser completamente accesible • Debe quedar instalado permanentemente • La distancia de enlace está limitada a 90 mts (+10 mts. de cordones)

  43. TIA/EIA 568-B.1 PUNTO DE CONSOLIDACION Cable de área de trabajo (w) PC Placa de pared Cable horizontal (H) CT

  44. TIA/EIA – 568 –B.1 CLOSETS DE TELECOMUNICACIONES • Área exclusiva dentro de un edificio para el equipo de telecomunicaciones • Su función principal es la terminación del cableado horizontal y vertical

  45. TIA/EIA 568-B.1 CLOSET DE TELECOMUNICACIONES • Todas las conexiones entre los cables horizontales y verticales deben ser cross-connects • Las conexiones de los cables de equipo al cableado horizontal o vertical pueden ser interconexiones o conexiones cruzadas • Deben ser diseñados de acuerdo con los TIA/EIA-569

  46. TIA/EIA – 568 – B.1 CLOSET DE TELECOMUNICACIONES Equipo Común Cables de Parcheo Terminaciones Cableado Horizontal Área de Trabajo

  47. TIA/EIA – 568 – B.1 CLOSET DE TELECOMUNICACIONES • Precauciones en el del manejo cable - Evitar tensiones en el cable - Los cables no deben enrutarse en grupos muy apretados - Utiliza rutas de cable y accesorios apropiados

  48. TIA/EIA – 568 – B.1 CUARTOS DE EQUIPO • Es distinto de un cuarto de telecomunicaciones debido a la complejidad del equipo que contiene • Hub primario para la distribución vertical • Debe proveerse un ambiente controlado • Debe ser diseñado de acuerdo TIA/EIA-569-A

  49. TIA/EIA – 568 – B.1 ENTRADA DE SERVICIOS • Consiste en cables, accesorios de conexión y dispositivos de protección, y además equipo necesario para conectar el edificio a servicios externos • Puede contener el punto de demarcación • Protección eléctrica establecida por códigos eléctricos aplicables • Deben ser diseñados de acuerdo a el TIA/EIA-569-A

  50. TIA/EIA – 568 – B.2 MEDIOS DE TRANSMISION • UTP de 100 Ohms • STP de 150 Ohms • Fibra Óptica
