  1. PDP란 무엇인가?

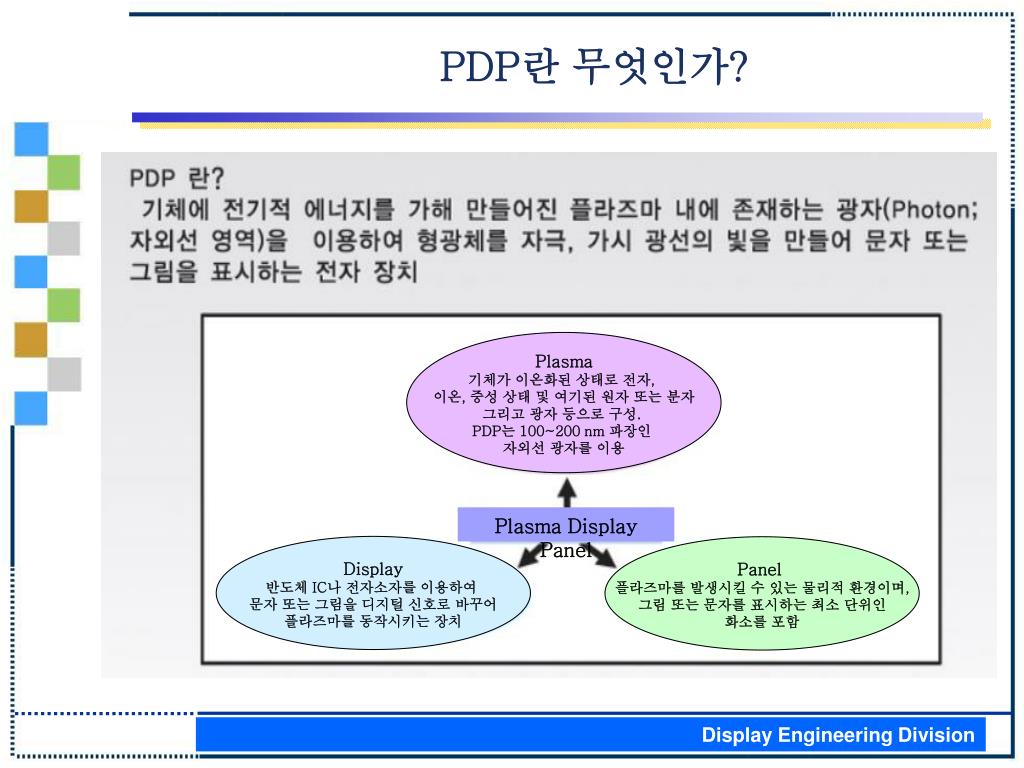

  2. Plasma 기체가 이온화된 상태로 전자, 이온, 중성 상태 및 여기된 원자 또는 분자 그리고 광자 등으로 구성. PDP는 100~200 nm 파장인 자외선 광자를 이용 Plasma Display Panel Display 반도체 IC나 전자소자를 이용하여 문자 또는 그림을 디지털 신호로 바꾸어 플라즈마를 동작시키는 장치 Panel 플라즈마를 발생시킬 수 있는 물리적 환경이며, 그림 또는 문자를 표시하는 최소 단위인 화소를 포함 PDP란 무엇인가?

  3. Plasma란 • 플라즈마(plasma): 그리스어로 ‘plassein(성형하다)’에서 유래 • 1928년 GE사의 I. Langmuir가 처음으로 plasma 명칭 사용 • 전기적인 방전으로 발생하는 양이온과 전자들의 집단 • 기체가 전자와 원자핵이 분리되어 이온화된 상태 • 제 4의 물질 상태 • 1879년 Crooks가 제4의 물질상태 존재 예견 열에너지 변화에 따른 물질의 상태 변화

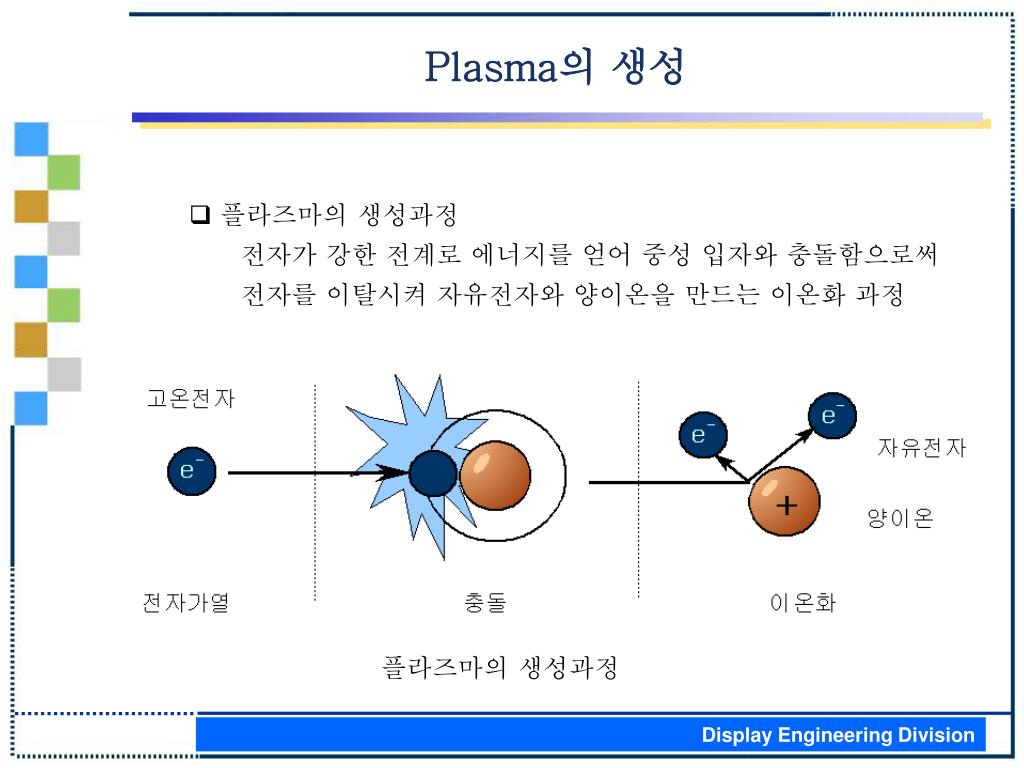

  4. Plasma의 생성 • 플라즈마의 생성과정 전자가 강한 전계로 에너지를 얻어 중성 입자와 충돌함으로써 전자를 이탈시켜 자유전자와 양이온을 만드는 이온화 과정 플라즈마의 생성과정

  5. + 전계 - Plasma의 생성과 방전 • 절연 파괴(breakdown) • 절연체인 기체가 플라즈마 생성으로 인하여 도체화되어 절연체라기보다는 도체로서 역할 • 이온화도(degree of ionization): 총입자 밀도에 따른 하전입자 밀도의 비율

  6. Plasma의 생성 와! Sputter에 의한 Plasma 생성

  7. DC 방전의 I-V 특성 • 플라즈마: 암방전, 글로우 방전, 아크 방전 빛 생성

  8. Plasma의 물성 • Plasma : 이온화된 기체 • 열적으로 고온, 화학적으로 매우 활성, 전기적으로 도체 • 전기적 특성: 이온과 전자 • 전기전도도: T3/2에 비례(구리 정도의 전도도) • 자기적 특성: 전자와 이온은 자계방향에 직각으로 원운동. 이러한 성질을 이용하여 플라즈마를 제한하여 집중 • 물리적 특성: 전자와 이온의 질량 차이로 운동 속도가 다름 • 화학적 특성: 플라즈마 내의 전자가 열운동하여 원자나 분자를 여기시킴으로 고체 표면에서 화학반응 • 열적 특성: 활발한 열운동 에너지로 축적된 고온 플라즈마를 열원 으로 사용가능

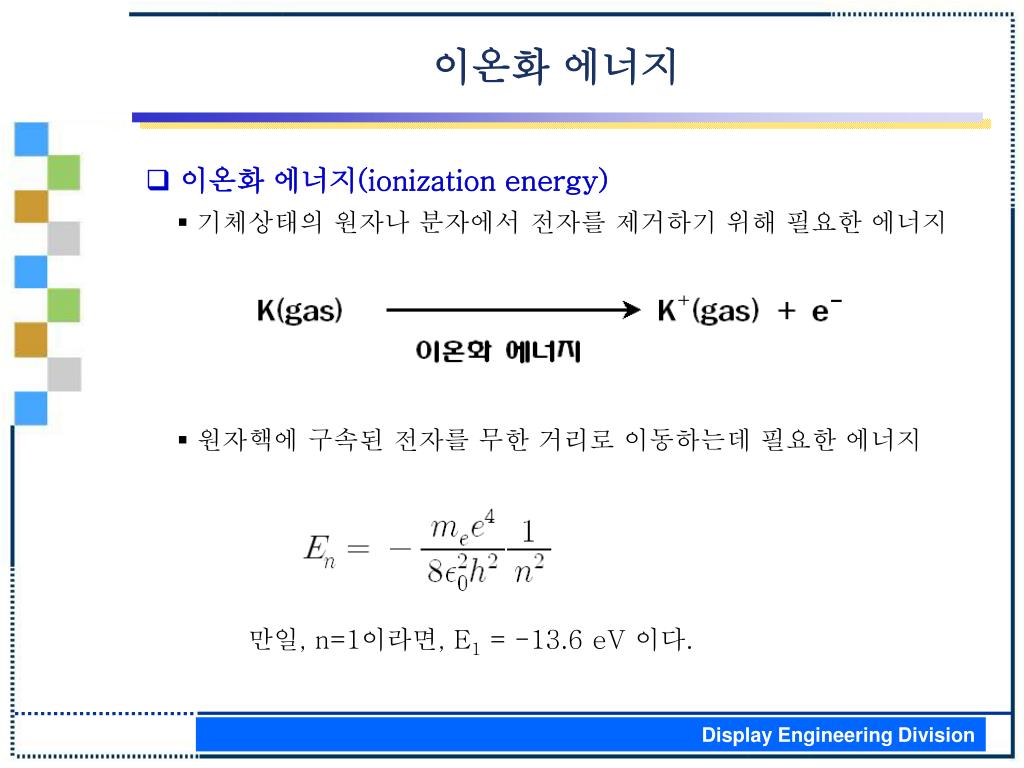

  9. 이온화 에너지 • 이온화 에너지(ionization energy) • 기체상태의 원자나 분자에서 전자를 제거하기 위해 필요한 에너지 • 원자핵에 구속된 전자를 무한 거리로 이동하는데 필요한 에너지 만일, n=1이라면, E1 = -13.6 eV 이다.

  10. 이온화 에너지

  11. 플라즈마의 종류 • Plasma 생성에 필요한 에너지: 열, 전기 빛 등 • 직류 방전 플라즈마: dc전압 인가로 플라즈마 생성 • 비교적 낮은 온도에서 생성. 전기용접 혹은 가공 등 • 교류방전 플라즈마: 상용 주파수의 교류 전압 인가 • 저온 플라즈마로 형광등이나 네온사인 등의 조명, 전기용접 등 • 고주파 방전 플라즈마: 수 MHz의 고주파 인가 • 화학반응용 플라즈마 형성, 식각이나 열원 등에 적용 • 펄스방전 플라즈마: 순간적으로 빠른 펄스전압 인가 • 고온 플라즈마 형성. 전기 차단기니 개폐기 등에 응용 • 레이저나 입자빔 플라즈마: 대출력 레이저 빔이나 대출력의 전자나 이온빔을 인가 • 기타

  12. 플라즈마의 응용

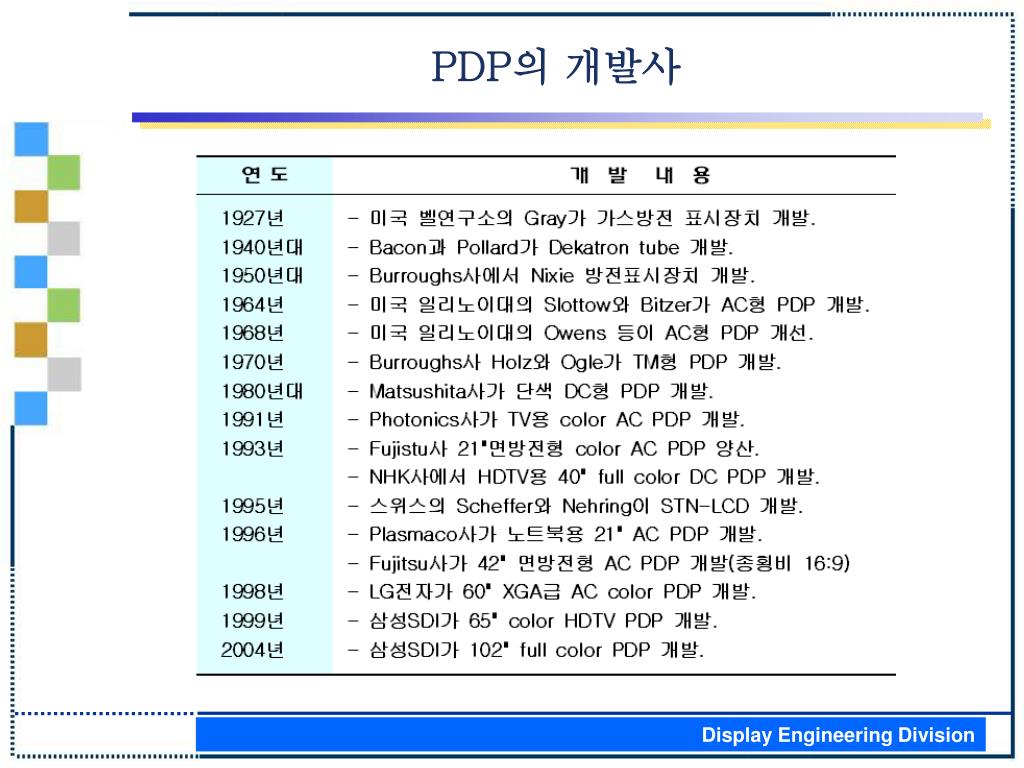

  13. PDP의 개발사

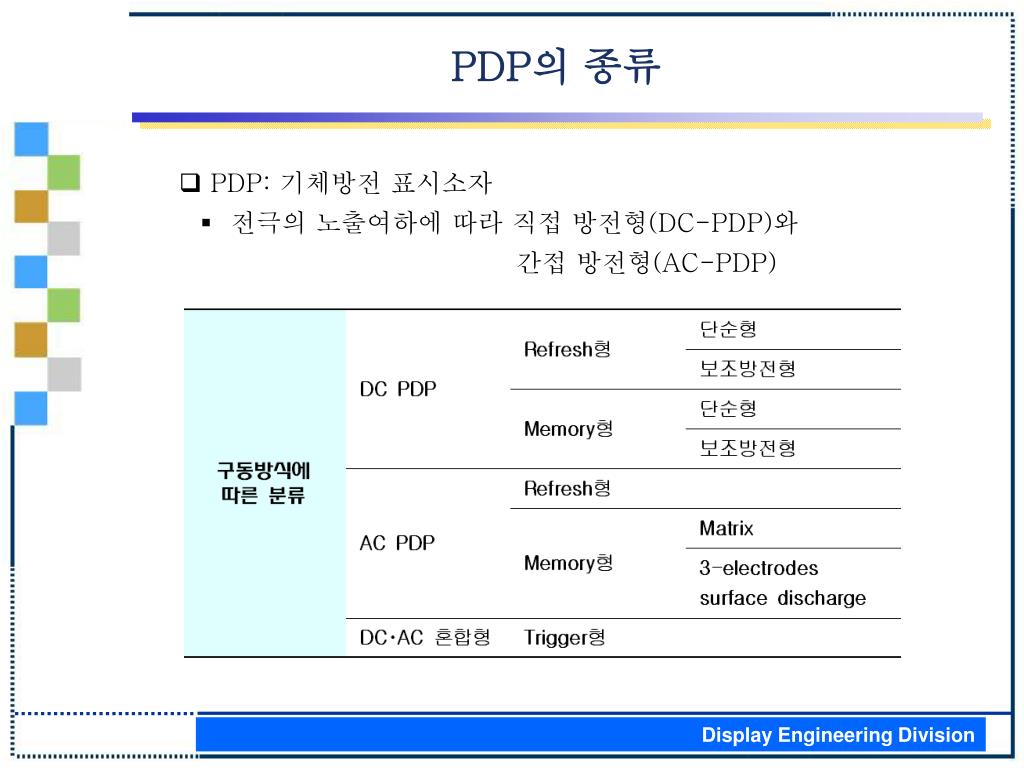

  14. PDP의 종류 • PDP: 기체방전 표시소자 • 전극의 노출여하에 따라 직접 방전형(DC-PDP)와 간접 방전형(AC-PDP)

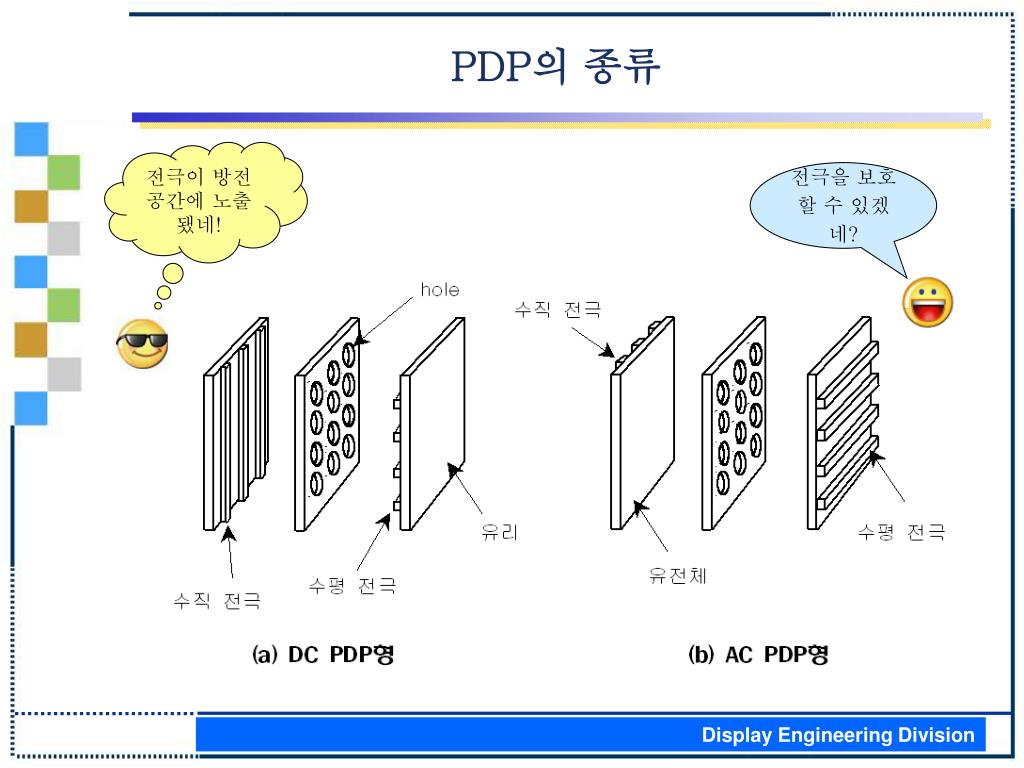

  15. PDP의 종류 전극이 방전공간에 노출됐네! 전극을 보호할 수 있겠네?

  16. PDP의 구조와 동작 • DC PDP • 간단한 구조 • Cell 사이에 방전 차단을 위해 격벽 설치 • 전극 노출로 전류제한 저항 사용 • AC PDP • 유전체로 상하 전극 보호 • 이온 충격으로부터 방지할 수 있는 구조이므로 DC형 보다 수명이 길다.

  17. PDP의 구조와 동작 • 면방전형 AC PDP • 이온 충격에 의한 형광체의 열화를 방지

  18. PDP의 동작원리

  19. PDP의 구조

  20. Gas Discharge mechanism by gas mixture (He or Ne + Xe 3~10 %) Phosphor(R,G,B) : Fluorescence Visible Light Excitation by UV light Visible Light Sustain electrode Scan electrode Display Electrode (Transparent) Dielectric Layer Front Glass Plate MgO Layer Xe- Ne discharge Barrier Lib (Separator) Address electrode Phosphor Scan voltage ; 170V Sustain voltage : 175V Address voltage: 60V Rear Glass Plate Address electrode PDP의 원리

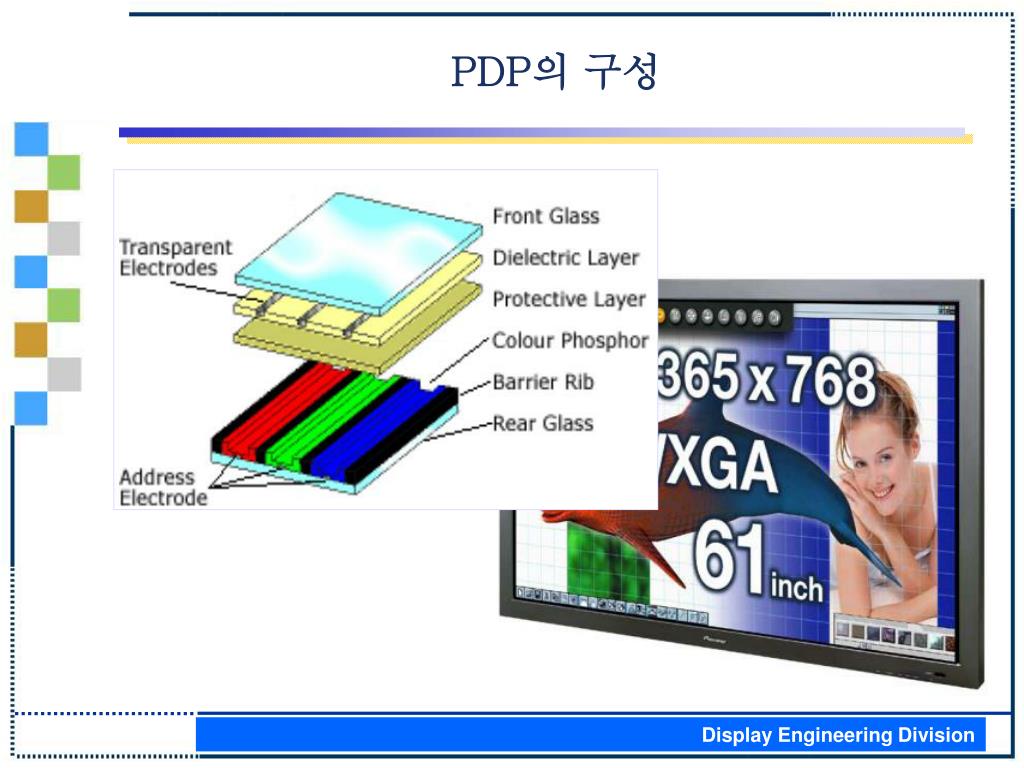

  21. PDP의 구성

  22. PDP의 제조공정(전공정)

  23. PDP의 제조공정(후공정)

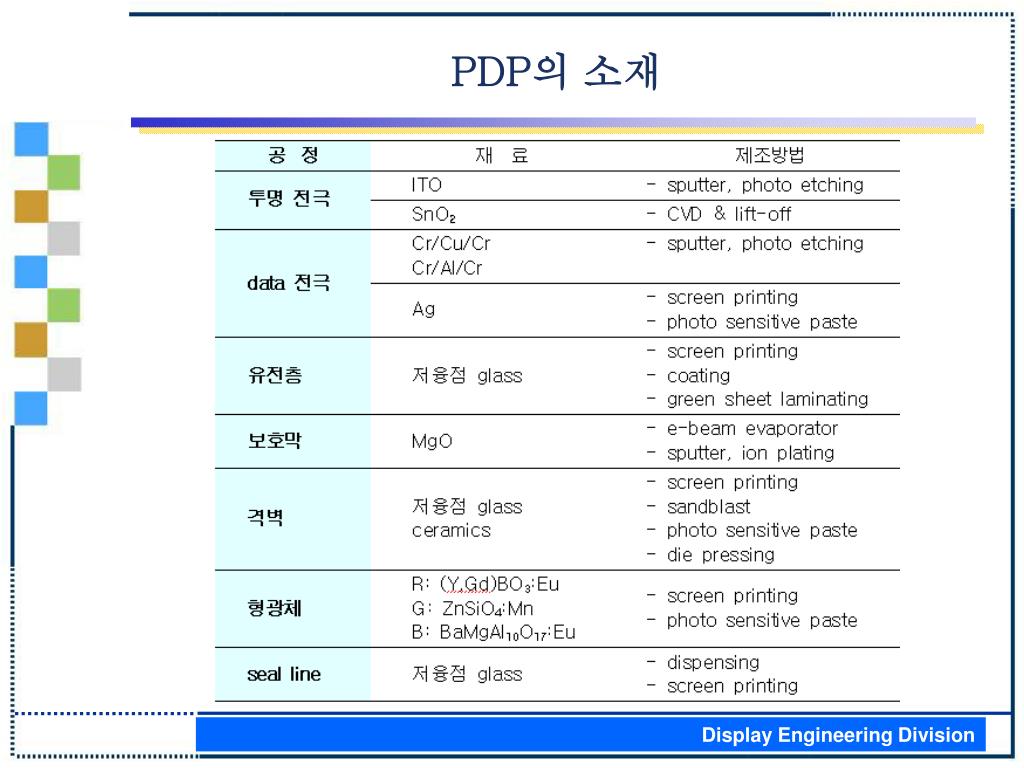

  24. PDP의 소재

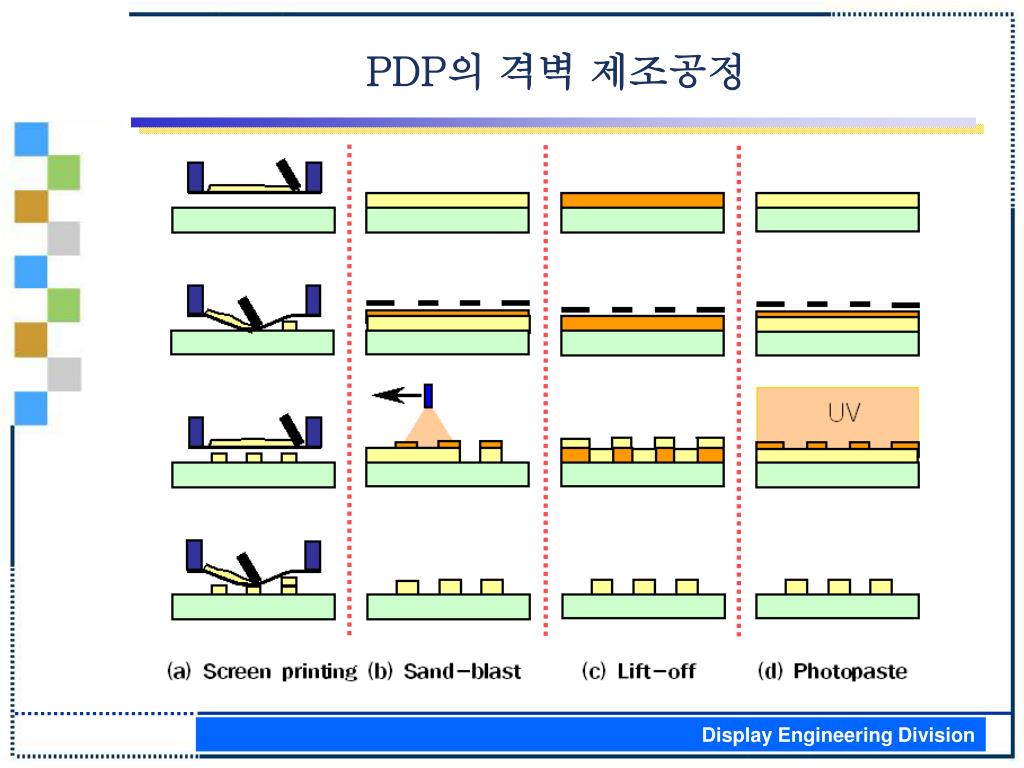

  25. PDP의 격벽 제조공정

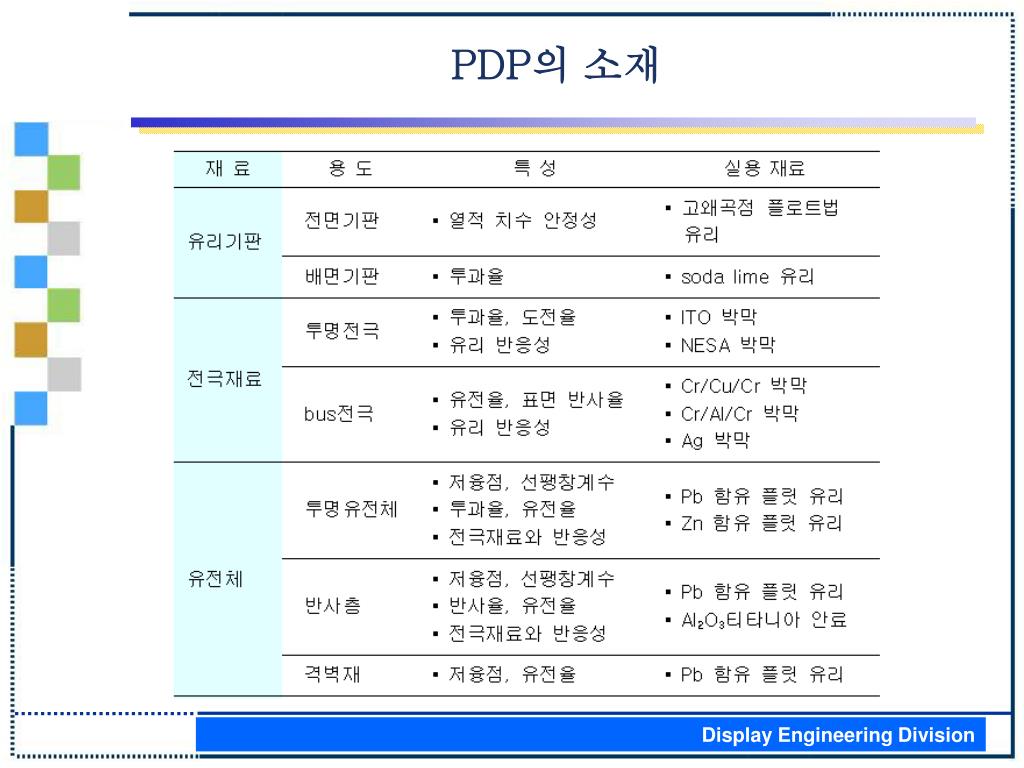

  26. PDP의 소재

  27. PDP의 소재

  28. PDP의 특징 • PDP: 대형화, 경량화, 평면화 및 박형화 장점 • 비선형성 • 선택된 cell만 방전함으로 비선형적 • 메모리 기능 • 이전의 조건에 의해 다음 상태가 결정되는 메모리 기능 • 장 수명 • ACPDP에서는 보호막, DCPDP에서는 전류제어용 저항 사용 • 고휘도 및 고발광 효율 • 광시야각: 160도 이상 • full color 구현 • 낮은 제조비용 • 내열 특성, 경량 및 박형화 등

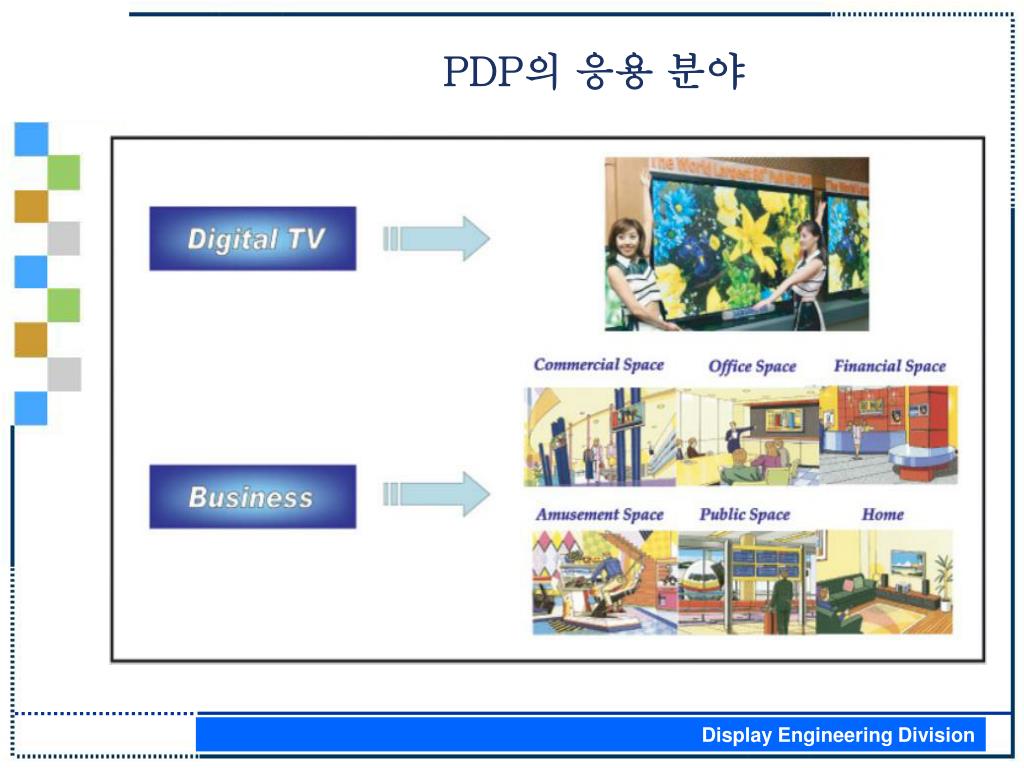

  29. PDP의 응용 분야
