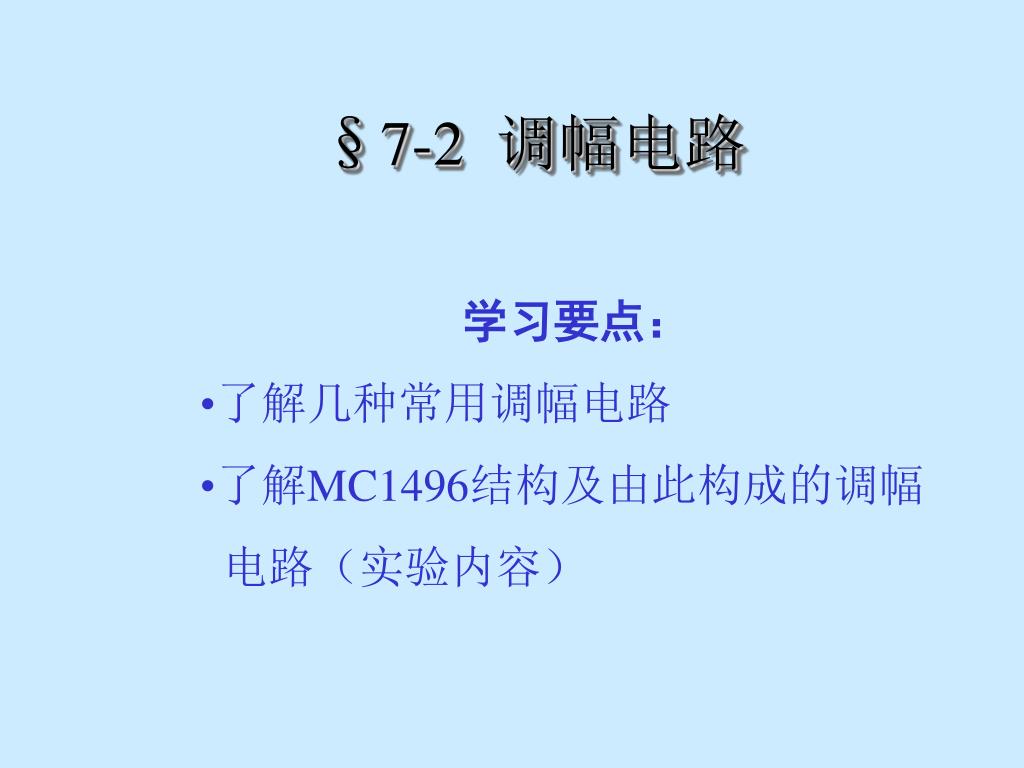

  1. §7-2 调幅电路 • 学习要点： • 了解几种常用调幅电路 • 了解MC1496结构及由此构成的调幅 • 电路（实验内容）

  2. 调幅电路 7-2-1 模拟乘法器调幅电路 7-2-2 实用模拟乘法器调幅电路 7-2-3 高电平调幅电路 7-2-4 低电平调幅电路 退出

  3. 调幅电路分类——1）按产生调幅波不同分： 普通调幅波电路、 双、单边带调幅电路； 2）按输出功率高低分：高电平调幅电路（多 用于普通调幅）和低电平调幅电路（双边 带调幅及单边带调幅）； 3）按使用元器件分：集成模拟乘法器调幅电 路（可以实现各种调幅波）和分立元件调 幅电路。 7-2-1 模拟乘法器调幅电路 1．模拟乘法器普通调幅

  4. 电路构成—— （1）加法器：集成运放A构成，实现直流电压U0与调制信 号 相加，运放输出电压： uo’(t)＝－[U0＋ ]＝－(U0＋UΩmcosΩt) （2）乘法器：（当 < 时）工作在线性动态范围内， 设载波：uC(t)＝UcmcosωCt，

  5. 则输出电压为： uo(t)＝KM uo’(t) uC(t)＝－KM(U0＋UΩmcosΩt) UcmcosωCt ＝－KMU0Ucm (1＋macosΩt) cosωCt ＝－Umo(1＋macosΩt) cosωCt 式中：KM——相乘增益系数，单位为V－1； Umo＝KMU0Ucm ——调幅波振幅； ——调幅度。 2．模拟乘法器双边带调幅电路 ——由载波信号 与调制信号 直接相乘建立数学模 型 乘法器 的输出电压为：

  6. 3．模拟乘法器单边带调幅电路 ——从双边带调幅中只取出一个边带成为单边带调幅信号 其数学模型如下图(a) （乘法器产生双边带调幅波+带通滤波器→单边带） 图（b）为加滤波器实现选取单边带。

  7. 注意：要求滤波器具有很好的矩形特性，才能使信号无失真注意：要求滤波器具有很好的矩形特性，才能使信号无失真 地通过。 一般采用多次滤波产生单边带信号，如下图。

  8. 7-2-2 实用模拟乘法器调幅电路 国产模拟乘法器芯片BG314产生双边带调幅波和普通调幅波电路如下图所示：

  9. 载波调零端8、12——1）当载波调零电路8、12脚调在平衡点载波调零端8、12——1）当载波调零电路8、12脚调在平衡点 时，输出端14脚可得到双边带调幅 波信号； 2）当载波调零电路偏离平衡点时，输 出端就可得到调幅系数为的任意值 的普通调幅波信号。 用国外芯片MC1596G产生调幅电路，如下图所示。 用集成模拟乘法器MC1496构成调幅电路—— 实验内容（电路见实验讲义） MC1496内部结构见本教案最后页。

  10. 使用集成芯片模拟乘法器来实现调幅电路的特点——使用集成芯片模拟乘法器来实现调幅电路的特点—— 优点：具有结构简单、增益高、信号质量好、不使用变压 器、体积小等优点，因而得到广泛的应用。 缺点：需要提供大功率调制的信号。 7-2-3 高电平调幅电路 普通调幅制发射机中多采用高电平调幅电路。 优点：采用高频丙类谐振功率放大器，它置于大功率发射机 的最后一级，其作用是（1）进行功率放大；（2）实 现调幅。 分类：（1）基极调幅电路； （2）集电调幅电路； （3）双重调幅电路

  11. 1．基极调幅电路

  12. 2．集电极调幅电路

  13. 7-2-4 低电平调幅电路 优点：与高电平调幅电路相比，具有输出功率小，调制线性 好的特点。一般置于发射机的前级，多用于抑制载波 双边带调幅和单边带调幅的发射机中。 分类：（1）二极管平衡调制器； （2）环行调制器； （3）模拟乘法器调制器。

  14. 1．二极管平衡调制器

  15. 2．环行调制器——由两组平衡调制构成见下图 2．环行调制器——由两组平衡调制构成见下图

  16. 补充：MC1486集成模拟乘法器（实验用）

  17. 课后小结——见黑板 复习与提问：1.何谓调幅?调幅分几类? 2.对普通调幅的ma有何要求? 3.AM、DSB、SSB 的波形和频谱图？ 思考题： 1．调幅产生电路一般分为几种？ 2．高电平调幅与低电平调幅有和区别？ 3．画出用模拟乘法器产生各种调幅波的框图。 作业题： P184 7-7 预习：检波电路
