第五章 集成锁相环. 河北科技大学 信息科学与工程学院 数字化测量技术省级精品课. 第一节 锁相环简介. 众所周知，如果广播电台发射的信号频率不稳定，或者超外差式收音机的本级振荡频率不稳定，在收听节目时就很容易发生“跑台”、“串台”现象，严重影响收听效果。假设收音机具有自动跟踪电台的本领，能根据电台频率的变化随时调整本振频率，确保 465kHz 的差频不变，则上述问题可迎刃而解。而这正是锁相环的用途之一。目前，在现代通信设备、彩色电视机、高档收录机中，广泛采用了锁相技术。. 图 5-1-1 锁相环的基本构成. 第二节 集成锁相环的工作原理.

warner
Télécharger la présentation

第五章 集成锁相环

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第五章 集成锁相环 河北科技大学 信息科学与工程学院 数字化测量技术省级精品课

  2. 第一节 锁相环简介 众所周知，如果广播电台发射的信号频率不稳定，或者超外差式收音机的本级振荡频率不稳定，在收听节目时就很容易发生“跑台”、“串台”现象，严重影响收听效果。假设收音机具有自动跟踪电台的本领，能根据电台频率的变化随时调整本振频率，确保465kHz的差频不变，则上述问题可迎刃而解。而这正是锁相环的用途之一。目前，在现代通信设备、彩色电视机、高档收录机中，广泛采用了锁相技术。

  3. 图5-1-1 锁相环的基本构成

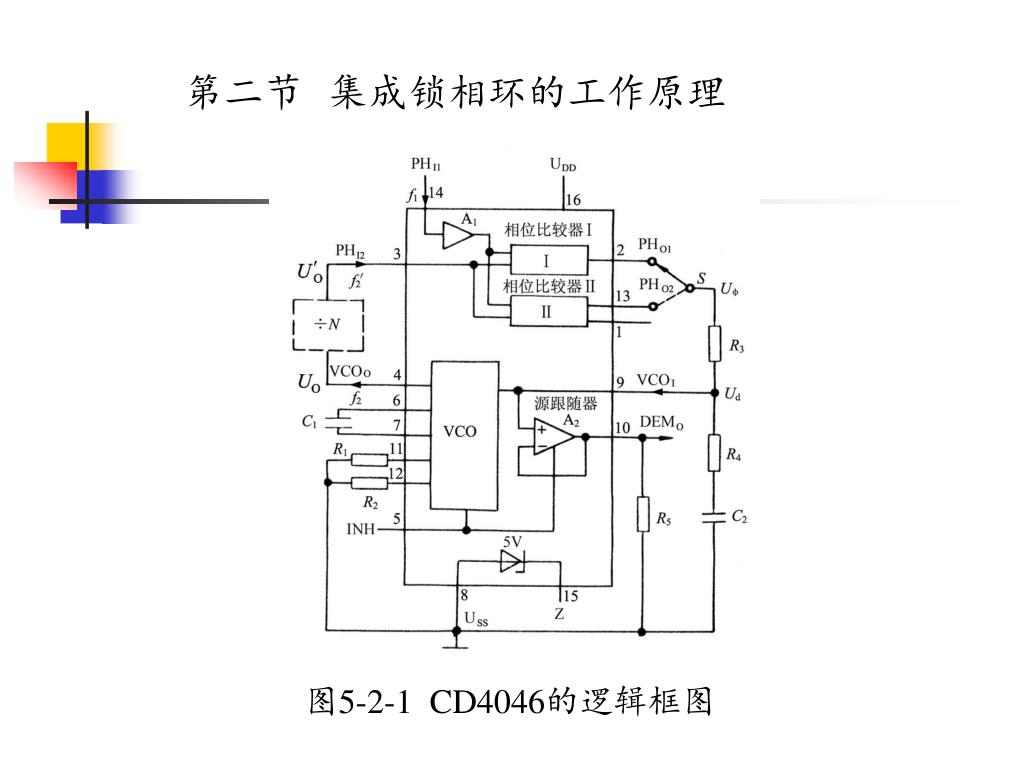

  4. 第二节 集成锁相环的工作原理 图5-2-1 CD4046的逻辑框图

  5. 一、相位比较器 相位比较器Ⅰ采用异或门结构。

  6. 相位比较器Ⅱ是一个由信号上升沿控制 的数字存储网络。

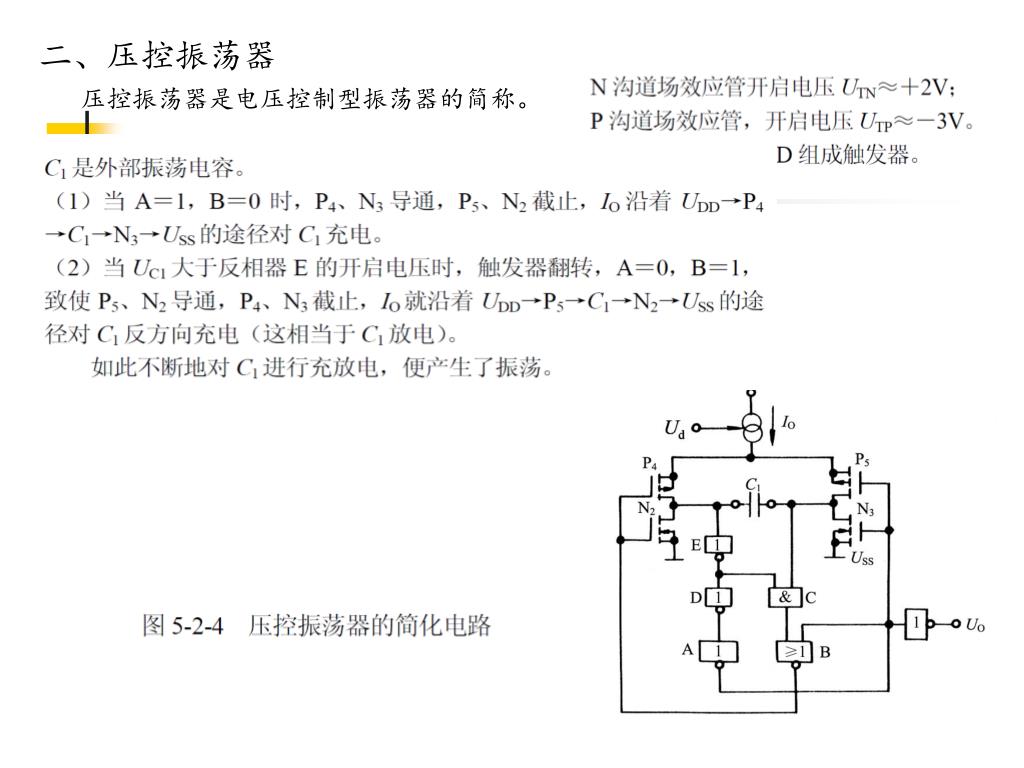

  7. 二、压控振荡器 压控振荡器是电压控制型振荡器的简称。
