  1. Procesor

  2. Co je procesor ? CPU je stroj, který může vykonat počítačový program. Základní pojmy: • Instrukce • Program • Proces • Stav procesu

  3. Procesor jako součástka

  4. Fyzické části procesoru • Wafer (o průměru 200 mm a 300 mm) • Ukázka tranzistorů procesoru

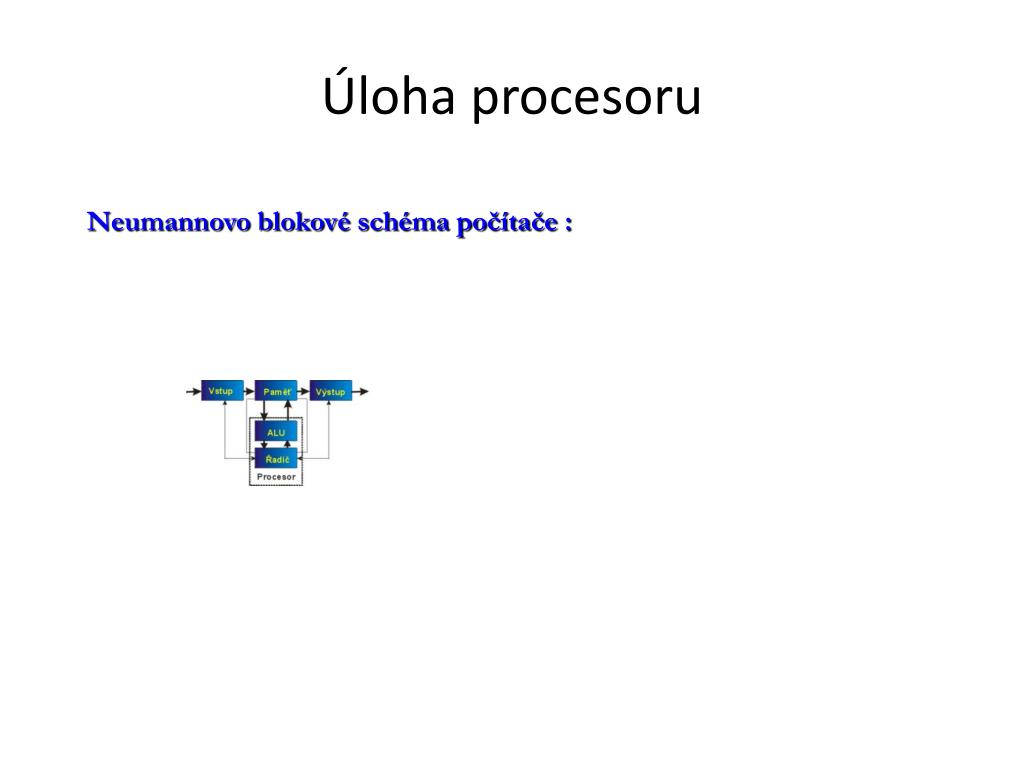

  5. Úloha procesoru Neumannovo blokové schéma počítače:

  6. Logika procesoru • Strojový jazyk • Instrukční pole • Instrukční sady • Základní architektury procesorů • Doplňkové instrukční sady

  7. Strojový kód (jazyk) Příklad instrukce assembleru: mov al, 61h Která se přeloží na strojový kód: 10110000 01100001

  8. Instrukce procesoru Instrukční pole se skládá: příklad instrukce mov al, 61h • Operační kód (operační znak) sčítání, odečítání, skok, přesun atp - mov • Operandy To, s čím se bude pracovat - al, 61h • Šířka instrukčního pole Velikost instrukce v bitech

  9. Instrukční sada je množina instrukcí, kterou je procesor vybaven Ukázka: Instruční sada procesoru Motorola 680 rozdělena do následujících kategorií • Načítání a podržení (Move.B, Move.W, Move.L) • Aritmetické (Add, Sub, Mul, Div) • Bitové operátory (pravé nebo levé, logické nebo aritmetické) • Rotace bitů (ROR, ROL, ROXL, ROXR) • Logické operace (And, Or, Not, EOr) • Typová konverze • Podmíněné a nepodmíněné skoky (Bra, BCS, BEq, BNE, BHI, BLO, BMI, BPL, etc.) • Funkce vyvolání a navracení (BSR, RTS) • Management zásobníků (push, pop) • Práce s přerušením • Zpracování výjimek Kompatibilita strojového kódu

  10. Základní architektura procesorů Základní dělení : • architektury RISC a CISC Complex Instruction Set Computer (CISC) Reduced Instruction Set Computer (RISC)

  11. RISC • redukovaná sada instrukcí obsahuje hlavně jednoduché instrukce, • délka provádění jedné instrukce je vždy jeden cyklus (tj. délka v bitech všech instrukcí je stejná), • mikroinstrukce jsou hardwarově implementovány na procesoru, čímž je velmi výrazně zvýšena rychlost jejich provádění, • registry jsou pouze víceúčelové (nezáleží, který z nich instrukce využije, což zjednodušuje návrh překladačů), • využívají řetězení instrukcí (pipelining).

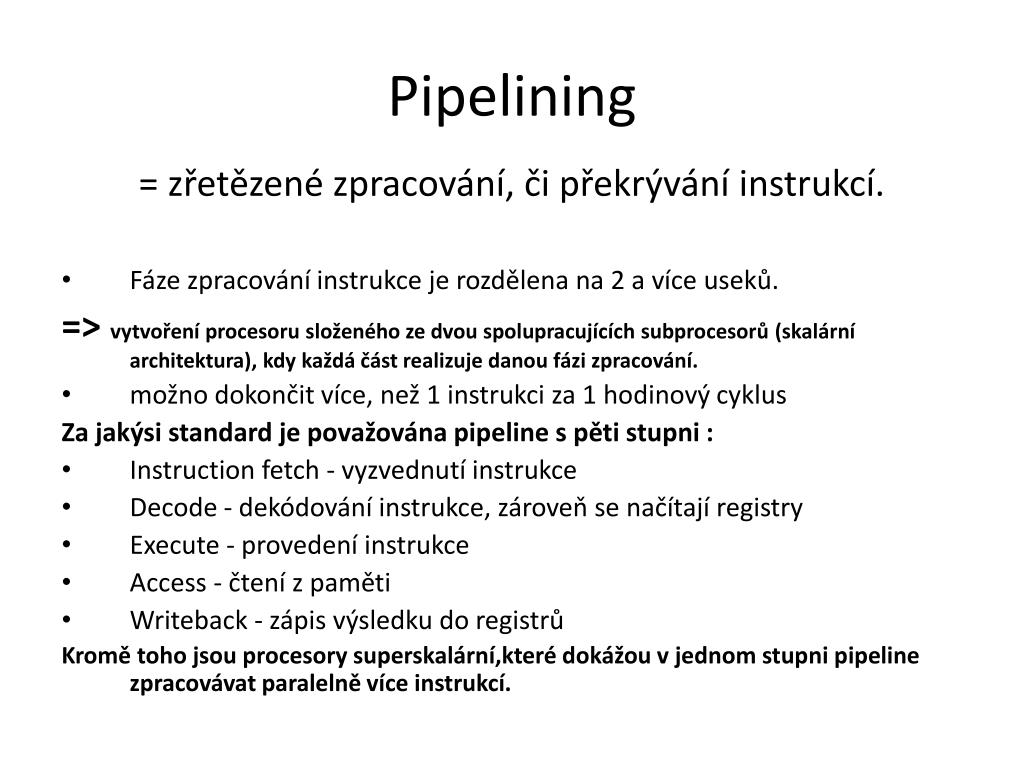

  12. Pipelining = zřetězené zpracování, či překrývání instrukcí. • Fáze zpracování instrukce je rozdělena na 2 a více useků. => vytvoření procesoru složeného ze dvou spolupracujících subprocesorů (skalární architektura), kdy každá část realizuje danou fázi zpracování. • možno dokončit více, než 1 instrukci za 1 hodinový cyklus Za jakýsi standard je považována pipeline s pěti stupni : • Instruction fetch - vyzvednutí instrukce • Decode - dekódování instrukce, zároveň se načítají registry • Execute - provedení instrukce • Access - čtení z paměti • Writeback - zápis výsledku do registrů Kromě toho jsou procesory superskalární,které dokážou v jednom stupni pipeline zpracovávat paralelně více instrukcí.

  13. CISC • velká sadou procesorových instrukcí (řádově stovky) • malým počtem registrů (jejich počet obvykle nepřesahuje 30) • instrukce trvají různý počet taktů

  14. CISC / RISC Příklad vykonání stejné operace :

  15. „Nové“ architektury Další architektury • post-RISC • EPIC Explicitly Parallel Instruction Computing

  16. Instrukční sady a technologie • MMX (MultiMedia eXtensions) • 3DNow! • SSE,SSE2,SSE3 • AMD64 • EMT64 …

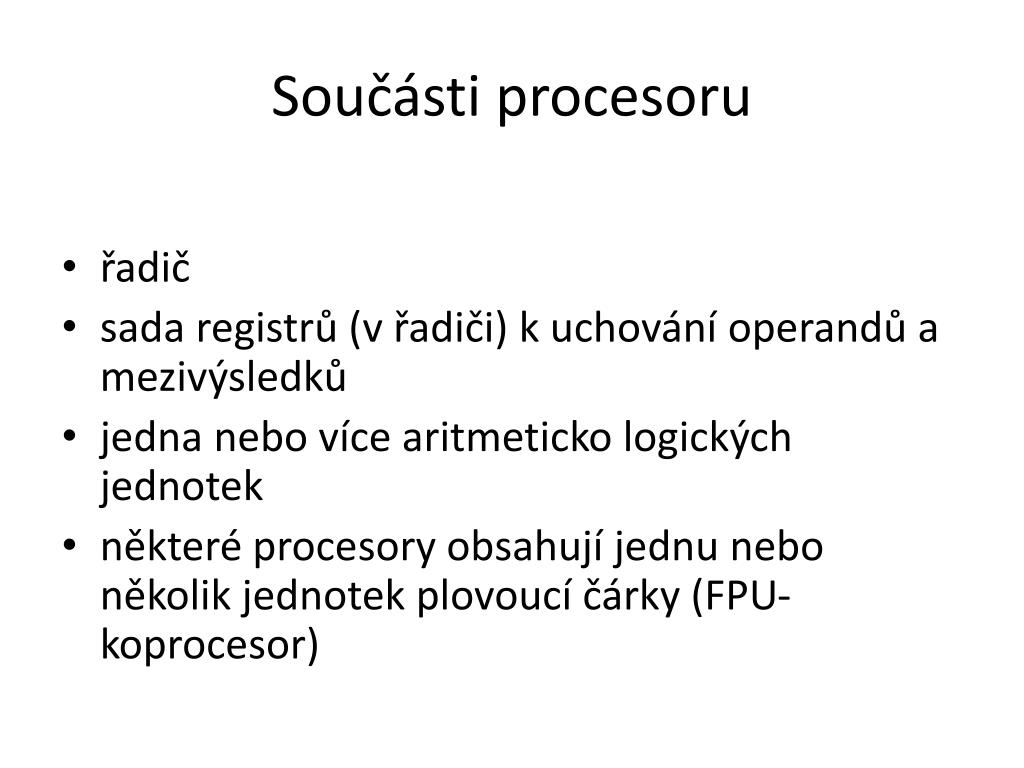

  17. Součásti procesoru • řadič • sada registrů (v řadiči) k uchování operandů a mezivýsledků • jedna nebo více aritmeticko logických jednotek • některé procesory obsahují jednu nebo několik jednotek plovoucí čárky (FPU-koprocesor)

  18. Dělení procesorů • Podle uplatnění • Dělení podle délky operandu v bitech • Dělení podle počtu jader • Podle patic

  19. Podle uplatnění • MCU (Micro Controller Unit) • CPU (Central Processor Unit) • DSP (Digital Signal Processor)

  20. Dělení podle délky operandu v bitech Architektury procesorů: • x86(16bitovou, registrovou, s CISCovou instrukční sadou) • IA-32(Intel Architecture, 32-bit) • IA-64(Intel Architecture, 64-bit) • AMD64 (dříve x86-64) je 64bitová architektura procesoru od firmy AMD

  21. Ukázka registrů x86 • aritmetické • AX - akumulátor (řada instrukcí ho má jako implicitní operand) • BX - bázový registr (tj. určený pro adresaci) • CX - čítač (tj. určený pro počítání cyklů) • DX - rozšíření akumulátoru • SI - source index - index pro zdroj (tj. pro čtení) • DI - destination index - index pro cíl (tj. pro zápis) • BP - base pointer - určen jako ukazatel na záznam aktivní procedury na zásobníku (tím, že se implicitně spojoval s SS) • SP - stack pointer - ukazatel vrcholu zásobníku • segmentové • CS - segment kódu • DS - datový segment • ES - extra segment • SS - zásobníkový (stack) segment • registr IP (instrukční pointer neboli čítač instrukcí), vždy odkazovaný implicitně • registr FLAGS (příznaky)

  22. Patice Procesoru Dělení podle patic • Socket 462 (Socket A, AMD Athlon, Duron, výběhový) • Socket 478 (Intel Pentium III, Pentium 4 (Northwood), Celeron Pentium 4, výběhový) • Socket 479 (Intel, původně pro mobily, výběhový) • Socket 604 (Intel pro servery, výběhový) • Socket 754 (AMD, výběhový) • Socket 771 (Intel pro servery) • Socket 775 (Intel) • Socket 939 (AMD, výběhový) • Socket 940 (AMD pro servery, výběhový) • Socket AM2 (AMD) • Socket F (AMD pro servery)

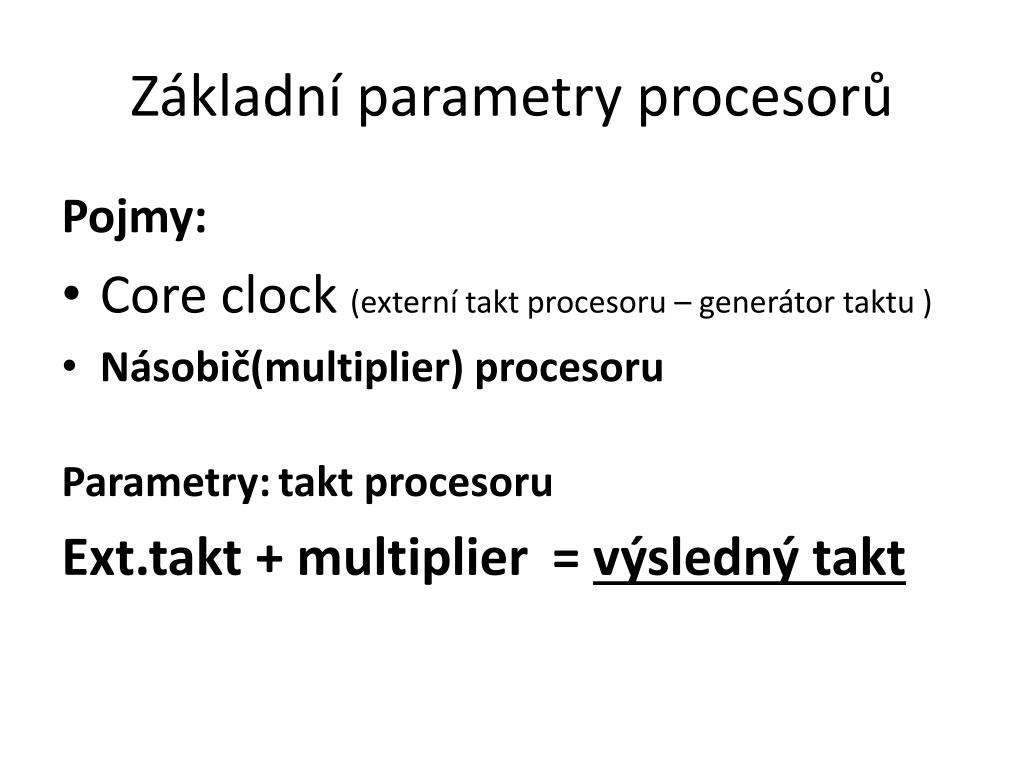

  23. Základní parametry procesorů Pojmy: • Core clock (externí takt procesoru – generátor taktu ) • Násobič(multiplier) procesoru Parametry:takt procesoru Ext.takt + multiplier = výsledný takt

  24. Základní parametry procesorů Velikost hardwarové paměti cache : Level : Cache L1 (zásobování procesoru daty, které přichází po sběrnici) Cache L2 (zrychlení komunikace mezi procesorem a pamětí ) Cache L3 (využívána prosnížení latence samotných )

  25. Další uváděné parametry • frekvence sběrnice FSB nebo HT FSB(externí takt) x násobič HT = frekvence HT • napětí a TDP procesoru TDP (Thermal Design Power)označuje maximální možný příkon (spotřebu), kterého mohou čipy dosáhnout při maximálním vytížení.

  26. Identifikace procesoru Zjištění informací a různých nastavení procesoru lze provést dvěma způsoby. 1) softwarově pomocí CPUID instrukce například programy CPU-Z nebo Everest. 2) "mechanicky" - resp. pohledem na samotný procesor a jeho identifikační znaky.

  27. CPU-Z

  28. Štítek procesoru - AMD Socket AM2 Pro socket A

  29. Oficiálních materiály AMD

  30. Štítek procesoru - INTEL identifikace procesorů společnosti Intel není za pomoci P/N, ale za pomoci kódu sSpec Number

  31. Sběrnice procesoru Dělení: • Datová • Adresová • Řídící

  32. Významné architektury procesorůshrnutí Architektury mikropočítačů a osobních počítačů • Intel: x86 • AMD: x86-64 • Motorola: 6800, 6809 a 68000 • MOS Technology 6502 • Zilog Z80 • IBM a později AIM alliance: PowerPC Architektury mikročipů • PowerPC 440 firmy IBM • 8051 • Atmel AVR • PIC firmy Microchip • ARM

  33. Významné architektury procesorůshrnutí Architektury procesorů pracovních stanic a serverů • SPARC firmy Sun Microsystems • POWER firmy IBM • Architektura MIPS od MIPS Computer Systems Inc. a její instrukční sada je nosnou částí knihy Davida A. Pattersona a Johna L. Hennessyho Computer Organization and Design ISBN 1-55860-428-6 1998 (2. vydání) • PA-RISC od HP • Alpha od DEC • Advanced RISC Machines (původně Acorn) architektury ARM a StrongARM/XScale • Procesor LEON2 Malé/střední/velké architektury procesorů • System/360 od IBM • PDP-11 od DEC a jeho následníci, architektura VAX • SuperH od SuperH • UNIVAC série 1100/2200 (momentálně používaná v počítačích ClearPath IX od Unisysu) • AP-101 – počítač raketoplánu Nadcházející architektury procesorů • Cell od IBM (Sony/IBM/Toshiba)

  34. Historicky významné procesory • EDSAC – první praktický počítač s uloženým programem • Navigační počítač Apollo použitý při letech na měsíc • MIPS R4000 – první 64-bitový mikroprocesor • Intel 4004 – první mikroprocesor

  35. Zdroje http://cs.wikipedia.org/wiki/CPU http://en.wikipedia.org/wiki/Central_processing_unit http://www.svethardware.cz/art_doc-67186A42FE81D194C12571DF0040BFB6.html Scripta Teorie počítačů
